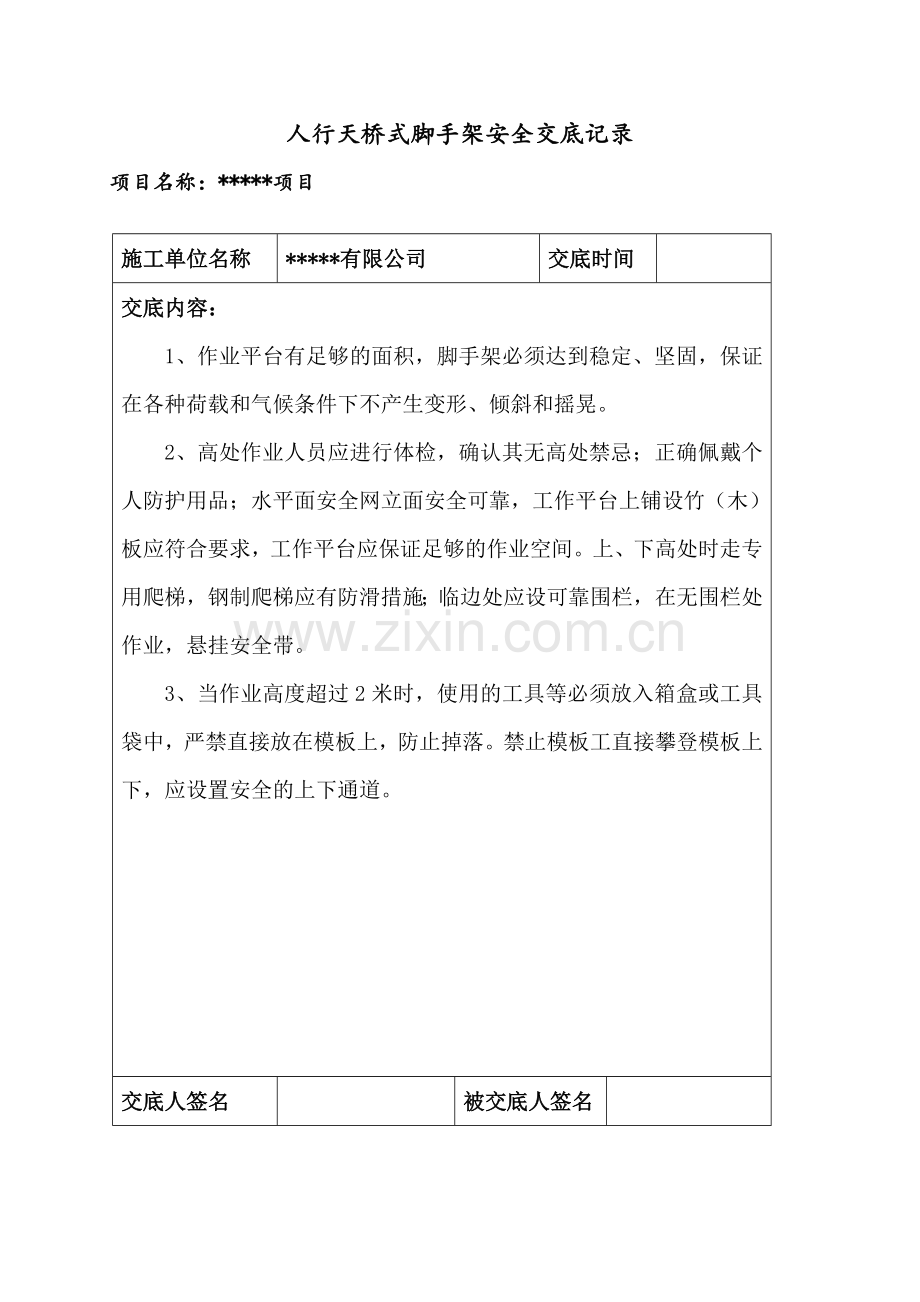

人行天桥式脚手架安全交底记录
项目名称：*****项目
施工单位名称
*****有限公司
交底时间

交底内容：
1、作业平台有足够的面积，脚手架必须达到稳定、坚固，保证在各种荷载和气候条件下不产生变形、倾斜和摇晃。
2、高处作业人员应进行体检，确认其无高处禁忌；正确佩戴个人防护用品；水平面安全网立面安全可靠，工作平台上铺设竹（木）板应符合要求，工作平台应保证足够的作业空间。上、下高处时走专用爬梯，钢制爬梯应有防滑措施；临边处应设可靠围栏，在无围栏处作业，悬挂安全带。
3、当作业高度超过2米时，使用的工具等必须放入箱盒或工具袋中，严禁直接放在模板上，防止掉落。禁止模板工直接攀登模板上下，应设置安全的上下通道。

交底人签名

被交底人签名

目 录
一、 工程概况…………………………………………………………1
二、 方案设计…………………………………………………………1
三、 脚手架材料要求…………………………………………………2
四、 脚手架的构造与搭设要求………………………………………4
五、 安全措施…………………………………………………………6
六、 天桥式扣件钢管脚手架计算书…………………………………………8
天桥脚手架施工方案
－、工程概况
项目名称：
项目位置：
建设单位：
设计单位：
监理单位：
施工单位：
二、方案设计
1 、方案确定：
根据本工程的建筑高度、建筑特点、工期要求等，本着安全、经济、合理的原则，按照施工组织设计的部署和计划，搭长5m，宽1m，高9m，在1号－2号楼、3号－4号楼、5号－6号楼之间，根据其建筑特点及结构形式采用天桥式脚手架。Ci8tKJy。QS3PpqU。
2、 编制依据：
JGJ59－2011 建筑施工安全检查标准；
JGJ80—1991 建筑施工高处作业安全技术规范；
JGJ162-2008 建筑施工模板安全技术规范；
JGJ130-2011 建筑施工扣件式钢管脚手架安全技术规范；
相应的现行建筑施工规范及国家有关文件法规。
3、搭设前的准备工作
1. 搭设前,单位工程负责人应按脚手架搭设方案的要求,对架子工进行安全技术交底。
2. 熟悉图纸和施工现场看,掌握建筑平面和立面的构造特点,环境条件,按照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)中构造要求,确定脚手架步距和具体搭设步骤。27rrPB9。JJnv9zO。
3. 材料准备。对进场的钢管、扣件、脚手架、安全网等进行检查验收。
4. 搭设场地准备。根据脚手架搭设高度、搭设场地土质情况与现行国家标准做好脚手架地基与基础的施工要求,坚实平整,不积水,砼硬化。经验收合格后,按方案的要求放线定位。SBC0mM6。DmMtUiO。
5. 架子工应持有效的特种作业人员操作证上岗作业。必须戴好安全帽、佩安全带,严禁穿塑料底鞋,皮鞋等硬底易滑的鞋子登高作业。操作工具及小零件要放在工具袋内,扎紧衣袖口，领口以及裤腿口，以防钩挂发生危险。G9XMhWQ。XqZwU0Z。
三、脚手架材料要求
1、钢管的材质及规格要求
采用符合GB700《普通碳素结构钢技术条件》技术要求的Q235钢，外表平直光滑，无裂缝、分层、变形扭曲、打洞截口以及锈蚀程度小于0.5mm的钢管，必须具有生产厂家的产品检验合格证或租赁单位的质量保证证明。各杆件均采用外径Φ48mm，壁厚3.0mm的焊接钢管，用于立杆、大横杆和斜杆的钢管长度以4～6m为宜，用于小横杆的钢管长度以0.8～1.0m为宜。bNmIoMj。t90oJWQ。
2、扣件的材质及规格要求
扣件是专门用来对钢管脚手架杆件进行连接的，它有回转、直角（十字）和对接（一字）三种形式，扣件应采用可锻铸铁制成，其技术要求应符合GB15831《钢管脚手架扣件》的规定，严禁使用变形、裂纹、滑丝、砂眼等疵病的扣件，所使用的扣件还应具有生产厂家的产品检验合格证或租赁单位的质量保证证明。在使用时，直角扣件和回转扣件不允许沿轴心方向承受拉力；直角扣件不允许沿十字轴方向承受扭力；对接扣件不宜承受拉力，当用于竖向节点时只允许承受压力。扣件螺栓的紧固力矩应控制在40~50N.M之间，使用直角和回转扣件紧固时，钢管端部应伸出扣件盖板边缘不小于100mm。扣件夹紧钢管时，开口处最小距离不小于5mm。回转扣件的两旋转面间隙要小于1mm。PKRhxuu。4MQbAD9。
3、脚手板：脚手板采用松木，厚5cm，宽20cm，长度不小于3.5m的硬木板。在作业层下部架设一道水平兜网，随作业层上升，同时作业不超过两层。首层满铺一层脚手板，以上每隔六层也要满铺一层脚手板，并设置安全网及防护栏杆。Tws6SDt。ZllZ9zW。
脚手板设置在3根横向水平杆上，并在两端用铁丝固定。
脚手板应平铺、满铺、铺稳，接缝中设两根小横杆，各杆距接缝的距离均不大于15cm。靠墙一侧的脚手板离墙的距离不应大于15cm。拐角处两个方向的脚手板应重叠放置，避免出现头和空挡现象。gMr4gHS。BdrW3v7。
4、安全密网
架体外侧必须用密目式安全网封闭，安全密网密目在2000目以上，网体与操作层不应有大于10 mm的缝隙，网间不应有大于25mm的缝隙。nPz8IiN。bGJNhPu。
四、脚手架的构造与搭设要求
1、基本要求
用扣件式钢管搭设的脚手架是施工临时结构，它要承受施工过程中各种垂直和水平荷载，因此脚手架必须有足够的承载能力、刚度和稳定性，在施工过程中，在各种荷载作用下不发生失稳、倒塌。并不超过结构的容许强度、变形、倾斜、摇晃或扭曲现象，以确保安全。GxICP1R。8MR8lhG。
2、纵向水平杆的构造要求
纵向水平杆采用对接扣件连接，符合下列规定：纵向水平杆的对接扣件应交错布置，两根相邻纵向水平杆的接头或不同跨两个相邻接头在水平方向错开的距离不应小于500㎜，各接头中心至最近主节点的距离不宜大于纵距的1/3。flicAc4。gOeGHFE。
3、横向水平杆的构造要求
主节点处必须设置一根横向水平杆，用直角扣件连接且严禁拆除。主节点处两个直角扣件的中心距离不应大于150㎜，在双排脚手架中，靠墙一端的外伸长度不应大于0.4L，且不应大于500㎜。gL4CG9T。W7tFaTq。
作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2。
4、立杆的构造要求
每项立杆下端必须设置固定的垫板。
脚手架必须设置纵横向扫地杆。纵向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
脚手架底层步距亦为1.8m。
立杆必须用连墙杆与建筑物可靠连接。
立杆除顶层顶部可采用搭接外，其余各层少接头必须采用对接扣件连接，并应符合下列规定：
1）立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距 离不宜小于500㎜，各接头中心至主节点的距离不宜大于步距的1/3。PcGD51j。4oPT5dm。
2）搭设长度不应小于1m，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100㎜。0bTPXsG。aKQZUeG。
3）受荷情况：采用φ48×3.0钢管和扣件槽钢等构成的天桥脚手架，斜杆、立杆、大横杆和小横杆是主要受力杆件。剪力撑和连墙杆是保证脚手架整体刚度和稳定性的杆件，并具有加强脚手架抵抗垂直和水平力作用的能力。其中连墙杆还承受风荷载。扣件是脚手架组成整体的连接件和传力件。PVPdTKS。oOLykrm。
4）脚手架的构造搭设要求：脚手架立杆采用对接扣件连接，相邻两立杆接头应错开不小于50cm，且不在同一步距内。纵向水平杆接长用对接扣件连接。上下相邻两根纵向水平杆接头错开不小于50cm，同一步内外两根纵向水平杆接头也应错开，并不在同一跨内。n2AR2XN。TsTYLnn。
5）小横杆伸出外立杆连接点外15—20cm，离外墙面10cm。斜杆与脚手架底部成45度至60度夹角。斜杆用旋转扣件与立杆和横向水平杆扣牢。mHmtPcl。Dfj6NIr。
6）天桥过道设1.2m高栏杆和密目网封闭（可用两道水平钢管紧贴外立杆内侧用扣件扣牢）。并同架底捆牢。
7）天桥通道下各设置两根斜杆，起到拱形支撑加强承载能力。为保证天桥通道的安全性及承载能力，除斜拉式加强，在1.2m高栏杆中间位置设置竖向短杆，并与天桥过道底按要求连接紧密使其成为统一整体提高过道承载力。IMhSoN5。Dezdgyu。
8）扣件同杆件连接时紧固力在45—55MN范围内，不得低于45MN或高于60MN。
五、安全措施
1、搭设脚手架必须由经安全教育持岗位证的架子工承担，凡患有高血压、心脏病者不得上脚手架操作。
2、搭设脚手架时，工人必须戴好安全帽，佩好安全带、工具及零配件要放在工具袋内，穿防滑鞋工作，袖口、裤口要扎紧。1LnJBsh。qYldqdl。
3、在靠近架空输电线路搭设脚手架时，应按供电局规定确保一定的安全距离，必要时切断电源或迁移电线。
4、施工现场带电线路如无可靠的安全措施，一律不准通过脚手架，非电工不准擅自拉接电线的电器装置。
5、严禁在有脚手架上堆放钢模板、木材等施工多余的材料等，以确保脚手架畅通及防止超载。
6、吊运脚手架、脚手管等必须用专用保险吊钩，严禁起吊，要堆放平稳，并严格控制脚手架上的施工荷载。
天桥式扣件钢管脚手架计算书
钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。
搭设参数为立杆纵距L=1.8M，横距b=1.05M,步距高H=1.5M,内立杆离墙b1=0.3M,铺设脚手板,施工荷载QK=300Kg/M2,并二层同时施工,脚手架与主体结构连接点竖向间距H1=3.6M,水平距离L1=4.5M,桥架高度H=9，桥长La=5。t6K0b3y。BQVz7zt。
1、荷载传递路线
竖向荷载：脚手板→横向水平杆→纵向水平杆及斜撑→纵向水平杆及与立杆连接的扣件→立杆→地面。
水平荷载：立杆→横杆→扣件→框架柱。
2、横向水平杆强度计算
施工均布活荷载标准值：施工阶段按每层294kN/m2。
木脚手板均布荷载标准值：0.35kN/㎡
满铺脚手板层横向水平杆间距：1.5m。
a） 抗弯强度验算
横向水平杆上的线荷载标准值：。
横向水平杆上的线荷载设计值：。
考虑活荷载在横向水平杆上的最不利布置，验算弯曲正应力、挠度不计悬挑荷载，但计算支座最大支反力要计入悬挑荷载。KyFic3x。LevqmqQ。
最大弯矩：。

满足要求。
b） 变形验算
按JGJ130-2001中5.1.8要求，挠度不应超过或10mm。此处指不应超过5.3mm。

满足要求。
3、纵向水平杆强度计算
a1取0.25m，双排架纵向水平杆按三跨（每跨中部）均有集中活荷载分布计算。
a） 抗弯强度验算
由横向水平杆传给纵向水平杆的集中力设计值：

满足要求。
b） 挠度验算
由横向水平杆传给纵向水平杆的集中力标准值：

按JGJ130-2001中5.1.8要求，挠度不应超过。

满足要求。
4、连接扣件抗滑承载力计算
直角扣件、旋转扣件抗滑承载力设计值按JGJ130-2001中表5.1.7取。
纵向水平杆通过扣件传给立杆竖向力设计值：

满足要求。
5、立杆稳定性计算
施工均布活荷载标准值按施工阶段一层操作层考虑：。
脚手板自重标准值按满铺三层考虑：。
操作层脚手板挡板自重标准值：。
密目安全网自重标准值：。
a） 验算长细比
查JGJ130-2001中表5.3.3（立杆横距0.8m，连墙件二跨三步布置），长度系数取1.5。
取k=1.155。
k=1.155时，，满足要求。根据此长细比查JGJ130-2001附录C表C得稳定系数：。
b） 计算风荷载设计值对立杆段产生的弯矩
立杆稳定验算部位取脚手架立杆底部。
立杆底部风压高度变化系数：。
风荷载体型系数：。
立杆底部作用于脚手架上的水平风荷载标准值：

风荷载设计值对立杆段产生的弯矩：

c） 计算组合风荷载时立杆段的轴向力设计值
脚手架结构自重标准值产生的轴向力：
本工程采用的钢管长度规格与JGJ130-2001中附录A表A-1计算依据出入较大（如本工程横向水平杆长1.5m，而规范按2.2m计算等），现按实际计算脚手架外排架的单位自重。xeHGWoY。sUXKAPf。
钢管重量（q）：38.4N/m，纵向水平杆、立杆每根取6m长，每6m长钢管上计算一个对接扣件。
直角扣件（q1）：按每个主节点处三个，每个自重13.2N。
对接扣件（q2）：按每6m长钢管一个，每个自重18.4N。
旋转扣件（q3）：按剪刀撑每个扣接点一个，每个自重14.6N。
横向水平杆：每个主节点一根，取1.2m长。
单位轮廓面积上外排架主框架的重量：

剪刀撑在全长设置，计算时按有剪刀撑计算。设两个10m杆交叉组成一个计算单元，共用长杆4根，每根10m斜杆用2根6m长杆搭接。每个搭接处用3个旋转扣件，搭接长度为1m。两个10m杆交叉组成的一个计算单元中，合计共4处搭接。剪刀撑斜杆与立杆交叉处均有旋转扣件。剪刀撑斜杆与地面夹角为45°。剪刀撑钢管和扣件重量按下式计算：qpLGnFO。ksGKZPJ。

脚手架外排架每米立杆承受的结构自重为：

构配件（脚手板、栏杆、挡脚手板、安全网）自重标准值产生的轴向力：

施工荷载标准值产生的轴向力：

组合风荷载时立杆段的轴向力设计值：

d） 计算不组合风荷载时立杆段的轴向力设计值

e） 立杆稳定性验算
组合风荷载时：

满足要求。
不组合风荷载时：

满足要求。
6、连墙件验算
a） 扣件连接抗滑承载力验算
连墙件均匀布置，受风荷载作用最大的连墙件应在脚手架的最高部位，按高度20m处考虑，风压高度变化系数：。vLyGTFL。k6fCuN0。

连墙件水平方向设置间距为4.5m，高度方向每二步设置，即3.6m间距，每根连墙件覆盖面积为：

连墙件的轴向力设计值：

连墙杆与外架的连接应采用双扣件，即连墙杆采用直角扣件与脚手架的内、外排立杆均应连接。连墙杆与墙体的连接应采用不少于两只直角扣件扣牢。asarCch。nSKQpIz。
b） 连墙杆稳定性计算
杆件两端均采用直角扣件连于脚手架及附加在建筑物上的短钢管上，因此连墙杆的计算长度可取脚手架距墙距离，即，长细比，根据此长细比查JGJ130-2001附录C表C得稳定系数：。fRiPfwV。ZXxZ7aM。

满足要求。
7、结构验算
荷载采用全部荷载进行验算F=30.88KN。由于拉结点位于框架柱中、，故只对柱进行受剪验算。柱截面为500×500。配筋为：角筋4Φ25，b边一侧中部筋3Φ25h边一侧中部筋2Φ22。Djn1sam。rhQztJT。
砼等级C25，fc=12.5N/m2。
抗剪验算：V=0.07fcbh0=0.07×12.5×200×350=61250=61.25kN>44.39kN5h0UAkT。NjzLQl9。
满足要求。
