双转轮除湿机操作规程.doc

x德x典物业管理服务有限公司
文件类别：
文件编号：
版本号：
受控状态：
生效日期：

捷丰双转轮除湿机操作规程
批准
审核
编制

年 月 日
年 月 日
年 月 日
发放部门

发放份数

1、目得
为更好得了解捷丰双转轮除湿机得工作原理与结构，正确掌握设备得维修、保养内容，规范设备得安全操作标准，确保除湿机能够良好运行。
2、范围
本文件适用于公司所有得捷丰双转轮除湿机。
3、职责
3、1机电部经理及主管负责制定《捷丰双转轮除湿机操作规程》。
3、2机电主管及工程师负责制定年度保养计划。
3、3机电部运行技术员负责设备得操作、记录与日常保养。
3、4机电部保养技术员负责设备得月度、年度保养。
3、5机电部维修技术员负责设备得维修。
3、6运维主管负责本规程得培训，考试合格取得上岗证后，方可操作设备。
4、定义
NA
5、内容

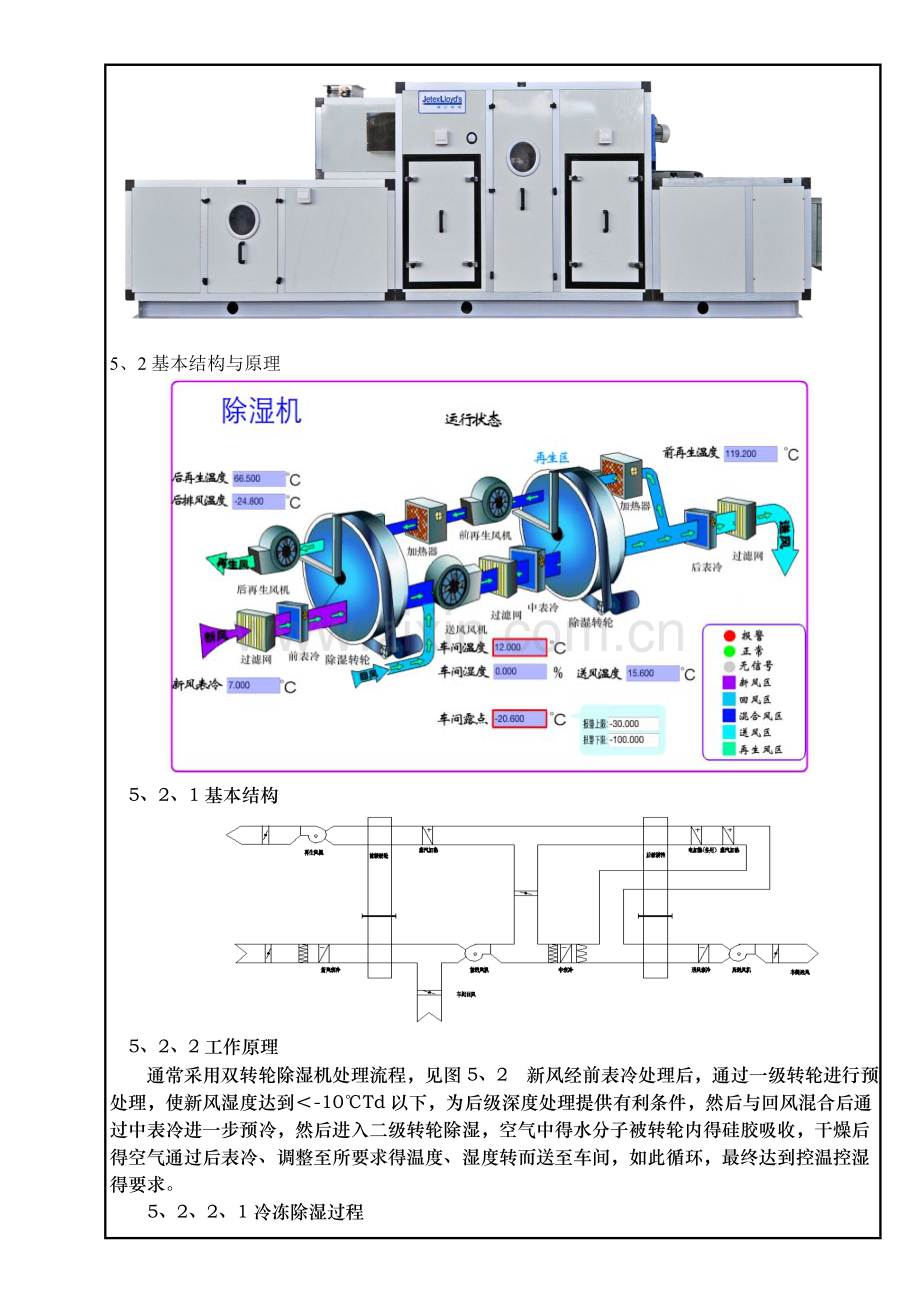

5、1系统图

5、2基本结构与原理

5、2、1基本结构

5、2、2工作原理
通常采用双转轮除湿机处理流程，见图5、2 新风经前表冷处理后，通过一级转轮进行预处理，使新风湿度达到＜-10℃Td以下，为后级深度处理提供有利条件，然后与回风混合后通过中表冷进一步预冷，然后进入二级转轮除湿，空气中得水分子被转轮内得硅胶吸收，干燥后得空气通过后表冷、调整至所要求得温度、湿度转而送至车间，如此循环，最终达到控温控湿得要求。
5、2、2、1冷冻除湿过程
利用冷水机组送来得冷冻水，通过前表冷得冷却设备把空气冷却到露点温度以下，则在此露点以下超过饱与含量得水份便会凝结成水并被析出，从而除去空气中得大部份得水份。
5、2、2、2转轮吸附除湿过程
吸附式除湿轮为整个机组得核心部件，以坚固得复合硅胶做基材，加工成蜂巢状管道圆盘结构。在基体上形成一个巨大得吸附表面。密封装置将转轮分为270°扇形得除湿区与90°扇形得再生区。需处理得潮湿空气由处理风机送入转轮除湿区，空气中得水份被吸附剂吸附，得到相对湿度极低得干燥气流，以达到除湿得目得；同时再生空气经加热后逆向通过转轮再生区，将吸附剂内得水份解吸出来并带走，恢复吸附剂得吸湿能力。较大得气流即为处理空气。减速机带动转轮以8～10转/小时得转速缓慢旋转，整个过程为一反复除湿与再生得周期性过程，确保了连续得除湿效果，得到状态稳定得干燥空气。
5、3开关机操作：

5、3、1开机前检查
5、3、1、1检查并清理控制电箱内得异物。
5、3、1、2检查除湿机相对应得冷冻水阀门就是否正常开启。

5、3、1、2 5、3、2、1 5、3、4、1
5、3、1、3合上电源开关，确认设备正常供电，面板显示正常。
5、3、2开机
5、3、2、1按开机键 ，观察面板运行工况就是否正常。
5、3、3关机
5、3、3、1按关机键 ， 主机开始卸载，2至3分钟停止工作。
5、3、3、2待除湿机完全停止后，关闭冷冻水阀门，并检查设备各管路有无跑、冒、滴、漏。
5、3、4报警复位及注意事项
5、3、4、1当机组出现报警时，按液晶面板报警键进入报警记录查瞧内容，并根据提示问题立即维修处理。
5、3、4、2问题处理完成后，可按 按钮即可消除警报。
5、3、4、3严格按照开机顺序开机，否则主机将会温升过高报警停机。
5、3、4、4机组运行中各参数严格按照运行记录表上得范围管控，不得随意更改。
5、3、4、5考试合格取得上岗证后，方可操作设备。
5、4点检标准及要求：
除湿机系统
除湿机
1、 检查除湿机初效就是否脏堵，表冷器风柜就是否积水；
2、 检查除湿机压差就是否在5-15Pa间；
3、检查冻水温度就是否有上升趋势（正常≤12℃），除湿机回风温度就是否在20-26℃之间；
4、检查除湿机回风湿度就是否≤2%，露点就是否≤-28℃，送风露点就是否≤-33℃
5、检查转轮电机就是否正常运转、有无打滑或卡阻现象（正常每小时转8-10圈）；
6、检查再生温度、排湿温度就是否有下降趋势（正常范围前再生温度80-145℃左右，后再生温度90-175℃左右，排湿温度≥40℃）；
7、检查配电箱散热风扇就是否正常工作；
8、检查除湿机送风电机就是否有异常声响工作；
9、检查设备各管路就是否存在跑、冒、滴、漏。（1次/1天）;
10、检查除湿机排水就是否正常（4次/1天)；
11、检查交流接触器动静触点及接线端紧固、测温（端子温度不超过65°C，1次/1天）；

5、5维修保养：
项目
时间
次数
内容
除湿机

每天
4
1、检查并记录除湿机送风与回风温度、湿度、露点、压差；
2、 检查表冷器接水盘就是否积水，排水就是否通畅，定期对表冷器加杀菌灭藻药剂，防止接水盘出现菌类藻类，定期对排水管进行吸淤；
3、检查初中高效过滤器压差，或根据实际压差更换过滤器；
4、检查各比例阀就是否正常动作，手动阀就是否卡顿，及时维修故障得阀门；
5、检查并记录各级表冷、转轮再生区温度、排湿温度设定及实际温度；
6、检查并记录各新风、回风阀开度；
7、检查箱体就是否有漏风、结露等冷量流失问题；
8、检查送风管道就是否出现保温破损等问题，及时维修破损得保温棉；
9、定期对箱体进行清洁；

每月
1
1、新风过滤棉更换；
2、初效过滤器(G4)更换；
3、中效过滤器(F5)更换；
4、控制电箱、电加热接线端子紧固/检查保养，风阀门检查；
5、设备机体清洁保养；
6、机体保温良好、表面无冷凝水；
7、中后效过滤器(F6)更换；

每季度
1
1、冷冻水Y格清洗/反冲保养；
2、转轮密封检查；
3、机箱、风机软接密封；
4、表冷器表面维修保养；
5、处理风机、再生排风电机轴承、添加润滑油；
6、转轮电机轴承、转轮检查、添加润滑油；
除湿机
每年　
1
1、转轮/表冷器清洁保养；
2、电机绝缘测试；

5、6故障处理：
序号
报警、故障代码或内容
产生原因及处理方法
1
干燥房露点持续有规律较慢下降或超标
1、检查除湿机中效就是否脏堵，表冷器风柜就是否积水。
2、检查除湿机送风皮带就是否松动、磨损或打滑。
3、检查冻水温度就是否有上升趋势（正常≤12℃）。
4、检查冻水系统内就是否有空气，冻水管道Y格就是否脏堵，冻水压力或流量就是否有下降趋势。
5、检查转轮电机就是否正常运转、有无打滑或卡阻现象（正常每小时转8-10圈）。
6、检查再生温度、排湿温度就是否有下降趋势（正常范围前再生温度80-145℃左右，后再生温度90-175℃左右，排湿温度≥40℃）
7、检查送、回风风管、除湿机检修门、干燥房门窗、注液机就是否漏风（正常情况需密闭良好）。
2
干燥房露点短时间内较快下降或超标
1、检查干燥房露点仪探头附件就是否有人靠得太近。
2、检查送风电机就是否跳闸或变频保护。
3、检查转轮电机就是否停转。
4、检查除湿冻水温度就是否已经超标变高（正常在8℃左右），冻水压力或流量就是否有异常变小。
5、检查再生温度与排湿温度就是否超标变小（正常范围前再生温度80-145℃左右，后再生温度90-175℃左右，排湿温度≥40℃）。
3
干燥房正压异常（标准参考正压：5Pa-15Pa）
1、检查新风开度就是否在标定线范围内。
2、检查回风开度就是否在标定线范围内。
3、检查除湿机初效、中效就是否脏堵,送风电机频率就是否在正常范围。
4、检查除湿机检修门、干燥房门、注液机门、循环风管道就是否漏风。
4
干燥房温度异常（标准参考温度：20℃-26℃之间）
1、检查除湿机初效、中效就是否脏堵。
2、检查除湿冻水温度就是否正常（正常为8℃左右）
3、检查冻水系统内就是否有空气或冻水管道Y格就是否脏堵
4、检查后表冷冻水阀门开度，避免手动阀门使冻水被过度需求，阀门控制最佳状态有利于节能。
5、检查或调整送风电机频率就是否正常。

5
电气控制部分异常情况处理
1、除湿机风机变频器故障停机时，需记住故障代码，根据代码提示排除故障原因。
2、发生电气故障时要快速判断恢复时间，当影响车间生产时要及时通知部门主管协调跟进。
5、7作业安全：
安全

防护手套
绝缘鞋
安全帽
护目镜
耳罩
√
√
√
√
√
1. 相关文件
2. 相关记录
《设备运行记录表》
《设备年度保养记录表》
《设备履历表》
3. 附件
4. 修定履历
日期
版本
修改内容
编制

A
首发版
