冠脉造影阅片总结.doc

冠脉造影(CAG)就是目前诊断冠心病得"金标准",可对冠脉病变进行定量测量,明确冠脉造影图像中左、右冠得主要血管,评估冠脉血流情况,评价心肌灌注,确定冠脉造影图像应采用得体位,有助于对特定得血管与节段选择最好得投照角度。
一、常用冠脉缩写
熟悉常用冠脉缩写对临床阅读报告很有帮助。
1、左前降支(LAD):对角支(D),间隔支(S),中间支(RM)。
2、左回旋支(LCX):钝缘支(OM)
3、右冠脉(RCA):左室后支(PLV)、后降支(PDA)、锐缘支(AM)。

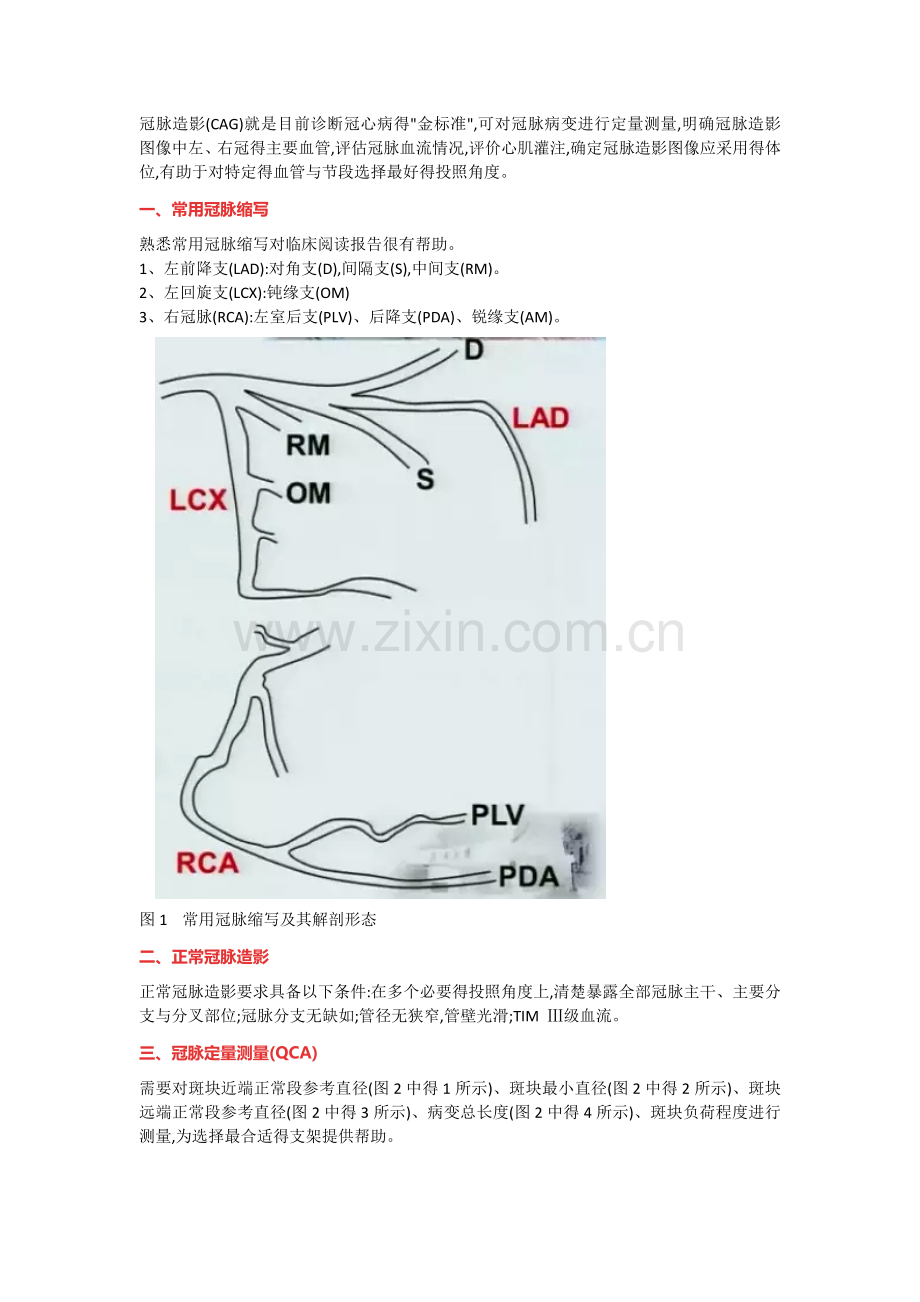

图1    常用冠脉缩写及其解剖形态
二、正常冠脉造影
正常冠脉造影要求具备以下条件:在多个必要得投照角度上,清楚暴露全部冠脉主干、主要分支与分叉部位;冠脉分支无缺如;管径无狭窄,管壁光滑;TIM Ⅲ级血流。
三、冠脉定量测量(QCA)
需要对斑块近端正常段参考直径(图2中得1所示)、斑块最小直径(图2中得2所示)、斑块远端正常段参考直径(图2中得3所示)、病变总长度(图2中得4所示)、斑块负荷程度进行测量,为选择最合适得支架提供帮助。

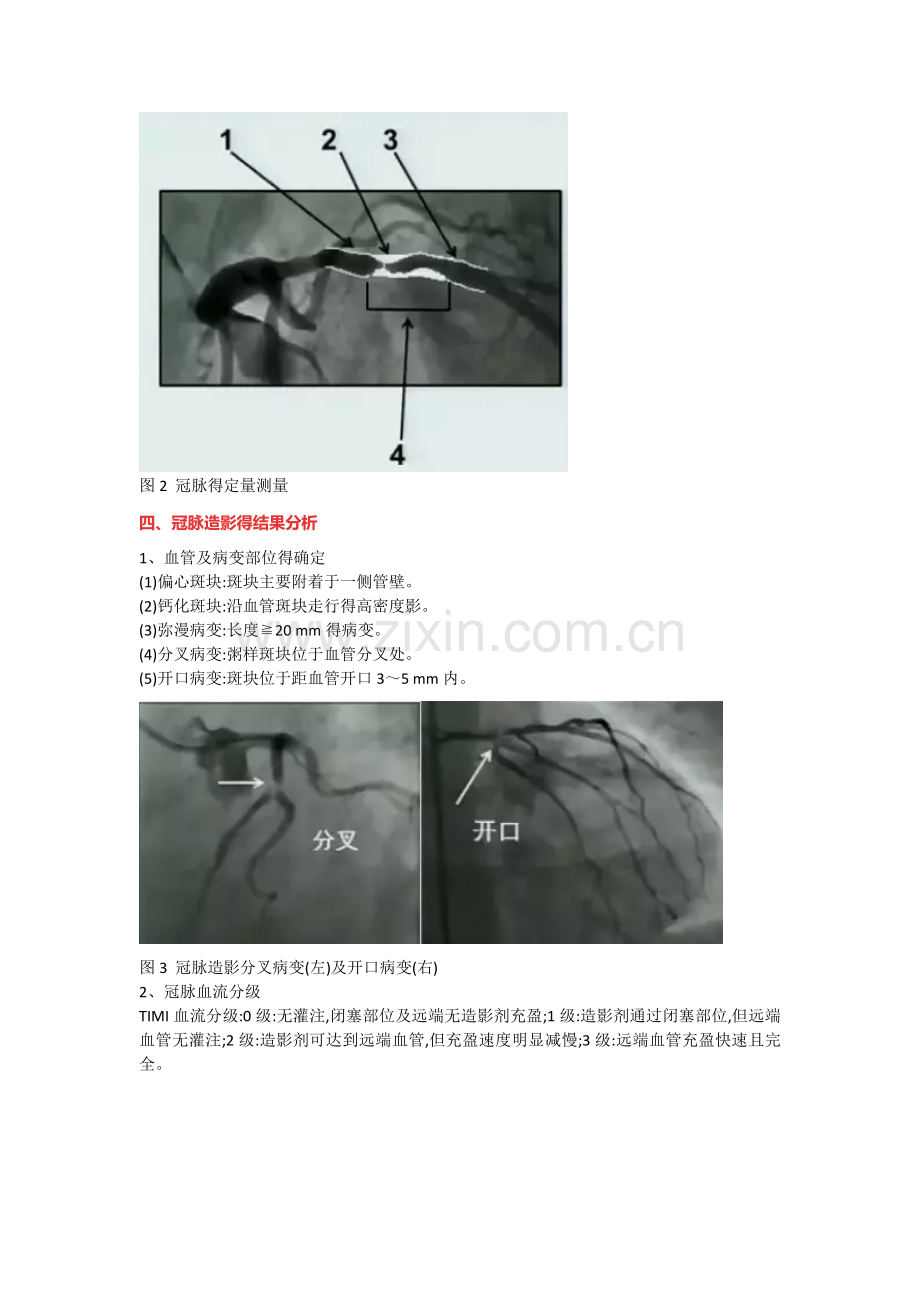

图2  冠脉得定量测量　　
四、冠脉造影得结果分析
1、血管及病变部位得确定
(1)偏心斑块:斑块主要附着于一侧管壁。
(2)钙化斑块:沿血管斑块走行得高密度影。
(3)弥漫病变:长度≧20 mm得病变。
(4)分叉病变:粥样斑块位于血管分叉处。
(5)开口病变:斑块位于距血管开口3～5 mm内。

图3  冠脉造影分叉病变(左)及开口病变(右)
2、冠脉血流分级
TIMI血流分级:0级:无灌注,闭塞部位及远端无造影剂充盈;1级:造影剂通过闭塞部位,但远端血管无灌注;2级:造影剂可达到远端血管,但充盈速度明显减慢;3级:远端血管充盈快速且完全。

图4  TIMI血流分级(TFG)
TIMI心肌灌注分级(TMPG)代表心肌微循环灌注得情况。有研究发现,TFG与TMPG与死亡率相关,随着TFG与TMPG得降低,患者得死亡率增高。
3、血栓分级
0级:无血栓;1级:管腔显影模糊;2级:有明确血栓,但<1/2血管直径;3级:血栓为1/2～2倍血管直径;4级:血栓≧2倍血管直径;5级:血栓完全堵塞血管。　　

图5  冠脉血栓4级(左)与5级(右)
4、动脉瘤
动脉瘤就是指冠脉动脉局部发生扩张呈瘤样改变。评估分为3级:0级就是指无瘤样扩张;1级就是指瘤样扩张>1倍但<1、5倍正常段血管直径;2级就是指瘤样扩张≧1、5倍正常段血管直径。　

图6   动脉瘤2级　　
5、冠脉病变形态学分类 　　
(1)AHA/ACC冠脉病变分型建议
A型:长度<10 mm,向心性,非成角(<45度),无或很少钙化,无闭塞,非开口,非血栓。
B型:呈管状,长度10～20 mm,离心性,中度成角(45～90度),中重度钙化,闭塞<3个月,开口病变,有分叉,有血栓。
C型:长度>20 mm,呈弥漫性,近端扭曲,严重成角(>90度),闭塞>3个月或桥侧枝,无法保护主要分支,退行性静脉桥病变。
(2)夹层分型
A型:造影剂无滞留,冠脉腔内出现局限线性透光区。
B型:冠脉腔内出现与血管平行得条状显影。
C型:血管壁外造影剂滞留。
D型:螺旋夹层。

图7  动脉夹层C型(左)与D型(右)　
(3)其她表现
穿孔:术中造影剂外泄,属于灾难性事件;边支丢失:直径>1、5 mm且术前血流TIMI 2～3级得边支血管术后血流变为TIMI 0～1级;无复流:血管痉挛、斑块碎屑脱落导致远端血管栓塞、再灌注不良。
6、狭窄程度得测定
1级:无狭窄;2级:轻度狭窄<30%;3级:中度狭窄30%～50%;4级:重度狭窄50%～90%;5级:次全闭塞,>90%;6级:完全闭塞,无血流。
五、清晰冠脉造影图像必备得条件
1、造影导管稳定。若造影导管不稳定,可导致造影剂不能充盈,血管显像将受到较大影响。
2、合适得角度。多角度、准确得角度投照,才能暴露清晰得术野。
3、造影剂充盈良好。多取决于助手,要求准确把握造影剂推进得速度与时间。
4、合适得照射强度,尤其就是对肥胖得患者。
5、通常造影留像时间为2～3个心动周期,应根据血流情况进行调整。
六、冠脉造影得局限性
1、不能显示<0、5 mm得血管病变。
2、狭窄<50%或>75%得病变,冠脉造影判断良好,但介于50%～75%得病变,冠脉造影常低估病变程度。
3、主要靠目测,主观性较大。
4、投照可存在误差,血管未充分展开或重叠,不能正确认识病变。
5、存在造影剂误差。
6、血管痉挛时判断失误。血管痉挛在造影图像上表现为血管狭窄,易与动脉粥样斑块发生混淆。
7、有些心梗患者冠脉造影正常或仅有轻度病变。
