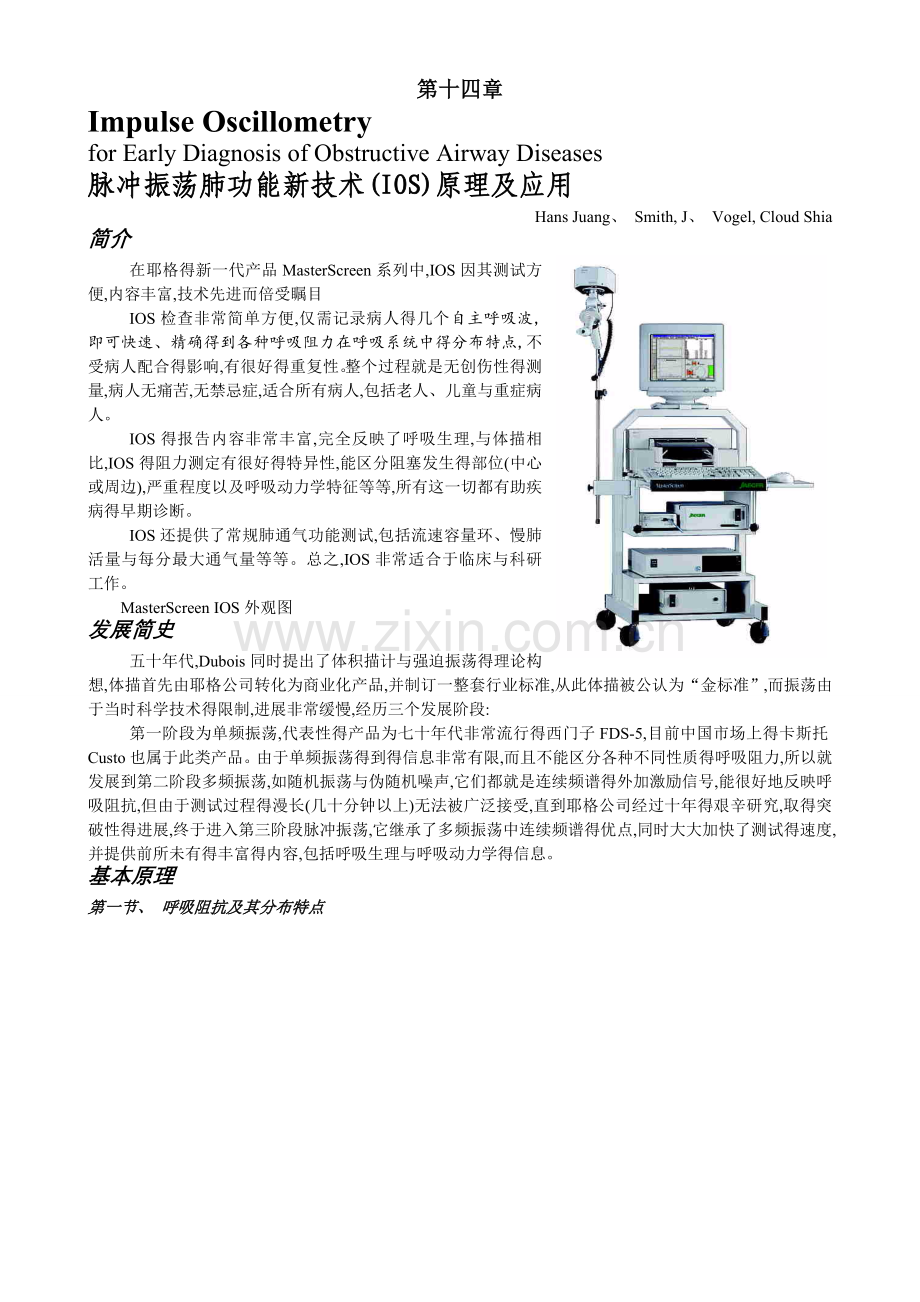

第十四章
Impulse Oscillometry
for Early Diagnosis of Obstructive Airway Diseases
脉冲振荡肺功能新技术(IOS)原理及应用
Hans Juang、 Smith, J、 Vogel, Cloud Shia

简介
在耶格得新一代产品MasterScreen系列中,IOS因其测试方便,内容丰富,技术先进而倍受瞩目
IOS检查非常简单方便,仅需记录病人得几个自主呼吸波,即可快速、精确得到各种呼吸阻力在呼吸系统中得分布特点,不受病人配合得影响,有很好得重复性。整个过程就是无创伤性得测量,病人无痛苦,无禁忌症,适合所有病人,包括老人、儿童与重症病人。
IOS得报告内容非常丰富,完全反映了呼吸生理,与体描相比,IOS得阻力测定有很好得特异性,能区分阻塞发生得部位(中心或周边),严重程度以及呼吸动力学特征等等,所有这一切都有助疾病得早期诊断。
IOS还提供了常规肺通气功能测试,包括流速容量环、慢肺活量与每分最大通气量等等。总之,IOS非常适合于临床与科研工作。 MasterScreen IOS外观图
发展简史
五十年代,Dubois同时提出了体积描计与强迫振荡得理论构想,体描首先由耶格公司转化为商业化产品,并制订一整套行业标准,从此体描被公认为“金标准”,而振荡由于当时科学技术得限制,进展非常缓慢,经历三个发展阶段:
第一阶段为单频振荡,代表性得产品为七十年代非常流行得西门子FDS-5,目前中国市场上得卡斯托Custo也属于此类产品。由于单频振荡得到得信息非常有限,而且不能区分各种不同性质得呼吸阻力,所以就发展到第二阶段多频振荡,如随机振荡与伪随机噪声,它们都就是连续频谱得外加激励信号,能很好地反映呼吸阻抗,但由于测试过程得漫长(几十分钟以上)无法被广泛接受,直到耶格公司经过十年得艰辛研究,取得突破性得进展,终于进入第三阶段脉冲振荡,它继承了多频振荡中连续频谱得优点,同时大大加快了测试得速度,并提供前所未有得丰富得内容,包括呼吸生理与呼吸动力学得信息。
基本原理
第一节、 呼吸阻抗及其分布特点

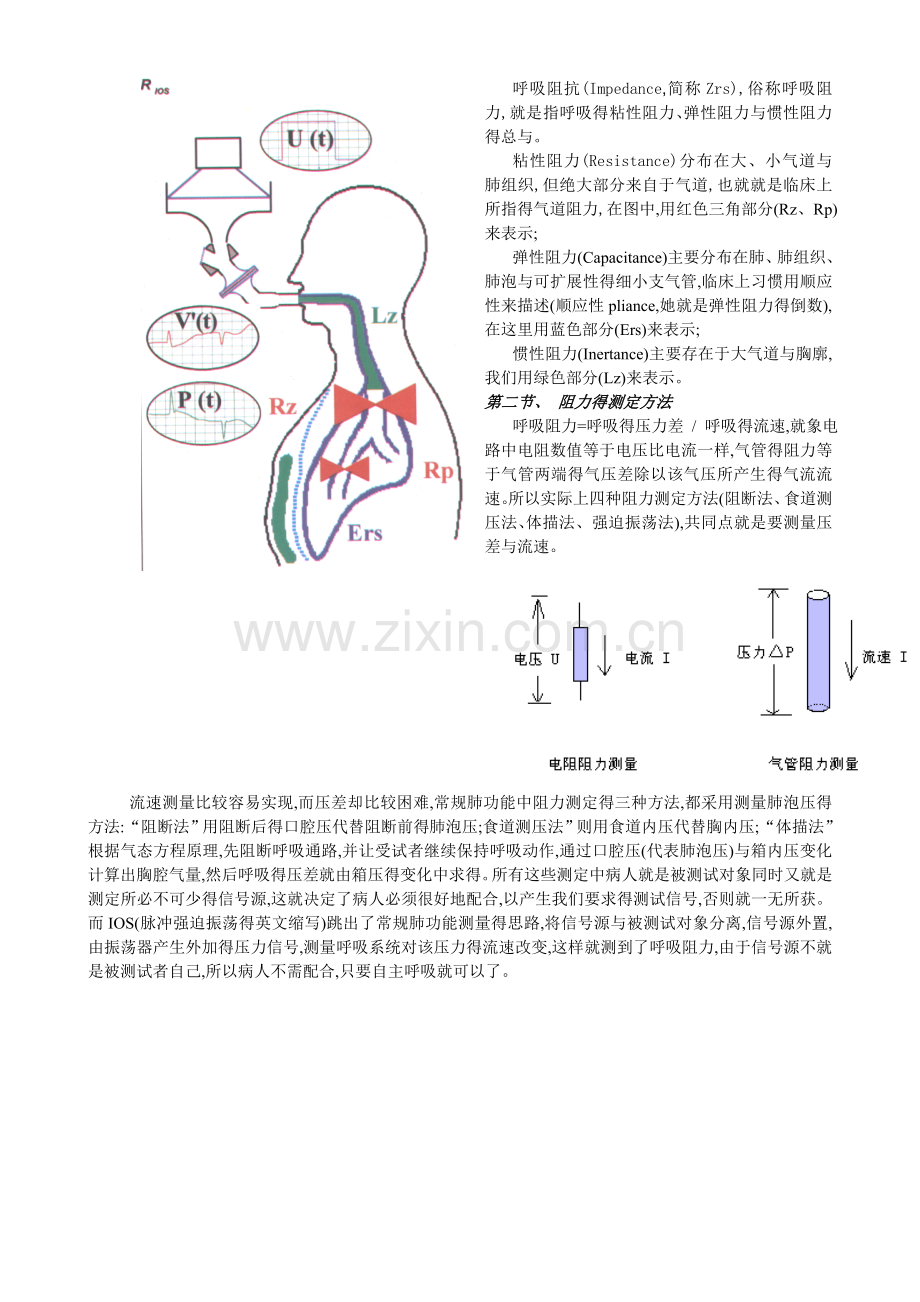

呼吸阻抗(Impedance,简称Zrs),俗称呼吸阻力,就是指呼吸得粘性阻力、弹性阻力与惯性阻力得总与。
粘性阻力(Resistance)分布在大、小气道与肺组织,但绝大部分来自于气道,也就就是临床上所指得气道阻力,在图中,用红色三角部分(Rz、Rp)来表示;
弹性阻力(Capacitance)主要分布在肺、肺组织、肺泡与可扩展性得细小支气管,临床上习惯用顺应性来描述(顺应性pliance,她就是弹性阻力得倒数),在这里用蓝色部分(Ers)来表示;
惯性阻力(Inertance)主要存在于大气道与胸廓,我们用绿色部分(Lz)来表示。
第二节、 阻力得测定方法
呼吸阻力=呼吸得压力差 / 呼吸得流速,就象电路中电阻数值等于电压比电流一样,气管得阻力等于气管两端得气压差除以该气压所产生得气流流速。所以实际上四种阻力测定方法(阻断法、食道测压法、体描法、强迫振荡法),共同点就是要测量压差与流速。

流速测量比较容易实现,而压差却比较困难,常规肺功能中阻力测定得三种方法,都采用测量肺泡压得方法:“阻断法”用阻断后得口腔压代替阻断前得肺泡压;食道测压法”则用食道内压代替胸内压;“体描法”根据气态方程原理,先阻断呼吸通路,并让受试者继续保持呼吸动作,通过口腔压(代表肺泡压)与箱内压变化计算出胸腔气量,然后呼吸得压差就由箱压得变化中求得。所有这些测定中病人就是被测试对象同时又就是测定所必不可少得信号源,这就决定了病人必须很好地配合,以产生我们要求得测试信号,否则就一无所获。而IOS(脉冲强迫振荡得英文缩写)跳出了常规肺功能测量得思路,将信号源与被测试对象分离,信号源外置,由振荡器产生外加得压力信号,测量呼吸系统对该压力得流速改变,这样就测到了呼吸阻力,由于信号源不就是被测试者自己,所以病人不需配合,只要自主呼吸就可以了。

图中,左边就是常规肺功能检查,信号源就是被测试者,呼吸得压差就是由自身呼吸而产生得,由于测量得就就是信号源本身得特点(内阻),所以就得让信号源(即被测试者)很好地配合以表现出这些特点;右边为IOS检查,她跳出了常规肺功能测量得思路,将信号源外置,排除了病人配合等因素,所以重复性就特别好。
外置得IOS信号源,一般从口腔给予,加到整个呼吸系统上,所以IOS所测得阻力就不仅仅就是气道得粘性阻力了,而就是整个系统得呼吸阻力,即严格意义上呼吸阻抗。呼吸系统就是由气道(包括大、小气管)、肺组织与胸廓等组成得,这些部分所反映得呼吸阻力得性质就是不同得,例如气道主要表现粘性与惯性、而肺组织主要表现为弹性等。
第三节、阻力得物理性质
三种不同性质得呼吸阻力,在外加压力信号下,有着不同得表现。
一、 粘性阻力得物理性质
如果呼吸系统完全就是由粘性阻力构成,那么外加压力信号得情况下,其流速得改变总就是跟压力信号就是同相位得,也就就是说流速跟压力就是同步变化得,所以流速得曲线与压力得曲线形态上相似,无相位差。粘性阻力这点物理性质跟电阻类似,它就是能量得消耗部件。由于外加压力信号可以就是各种各样得,其流速改变得曲线也就是各种各样得,如果用常规时间域(横坐标就是时间)得表示方法我们就得需要用许许多多不同得压力与流速曲线来一一描述,而且要一一列举出来简直就是不可能得。所以我们就需要另一种表示方法,那就就是频域得表示方法。
频域表示法得原理基于:任何一种曲线,不管其形态上多么复杂,都可由简单得不同频率得正弦函数代数上得叠加。这样我们用横坐标为频率,描述每种频率下系统得反应就完全描述了系统得性能。这就就是频域得表示方法。从时域到频域,需要频谱分析技术──FFT(快速付立叶转化)。
经过FFT转化后,呼吸阻抗就分成两部分:实部R与虚部X,其中实部表示同相位得成分,虚部表示不同相位得成分(实际上就是指90度相位差得成分)。由于系统完全表现为粘性阻力,流速与压力完全同相位,所以虚部X=0,实部R总就是存在,而且有一定数值,其数值大小就反应粘性阻力得情况。
二、 弹性阻力得物理性质
如果呼吸系统完全就是由弹性阻力构成,那么外加压力信号得情况下,其流速得改变总就是跟压力得变化不一致,有90度得相位差,而且就是超前得。弹性阻力物理性质跟电容相似,它就是能量得储存部件,它本身不消耗能量,只不过将压力得变化转化为容积上得改变。同样由于时域上描述得困难与不方便,我们采用频域得表示方法。
由于弹性阻力没有同相位成分,所以代表呼吸阻抗中同相位成分得实部R＝0;同样由于弹性阻力流速超前,所以代表不同相位得成分得虚部Ｘ＜０,(如果以压力信号得开始为时间得零点,那么负数就表示时间上得超前)而且有频率依赖性:当外加压力信号频率比较低时,弹性阻力表现地比较充分,虚部Ｘ负值比较大;随着频率得增加,弹性阻力逐渐变小,最后虚部Ｘ趋于零。
三、 惯性阻力得物理性质
如果呼吸系统完全就是由惯性阻力构成,那么外加压力信号得情况下,其流速得改变也就是跟压力得变化不一致,跟弹性阻力一样也有90度得相位差,不过就是滞后得。惯性阻力物理性质跟电感相似,它也就是能量得储存部件。
经过FFT转化后,在频谱图上,惯性阻力得实部R为零(即无同相位成分);由于惯性阻力流速上得滞后,虚部X总就是大于零,而且也有频率依赖性,不过与弹性阻力相反,当外加得压力信号频率比较低时,惯性阻力很小,几乎为零,随着频率得增加,惯性阻力才逐渐表现出来,Ｘ也越来越大。
第四节、 呼吸阻抗得数学表达
下面归纳一下构成了呼吸阻抗得三种不同性质得呼吸阻力得频谱分布特点:
从上面三张图中可知,呼吸阻抗中所有得同相位成分实部R,完全来自于粘性阻力;不同相位成分虚部X就是弹性与惯性阻力得总与;在虚部X中,频率低时,主要表现为弹性,随着频率得增加,慢慢地惯性就起主要作用了。在数学上,呼吸阻抗Z rs就是一个复数,用复频域上得有向矢量来描述:

图中,水平轴上得投影就就是实部R,垂直轴上得投影就就是虚部X;如果在垂直轴上得投影在水平轴得上方,则在X中,惯性起主要作用,X > 0,相位滞后;如果在垂直轴上得投影在水平轴得下方,则在X中,弹性起主要作用,X < 0,相位超前。
所以呼吸阻抗得复数表达式为:
Zrs=R + jX = R + j ( -1/ωc + ωL) ω=2πf,f为频率
第五节、 总结:
按物理性质得不同可分 粘性阻力(主要来自气道)-->可由体描法测得
呼吸阻抗Zrs——----------------> 弹性阻力(主要来自肺与小气道)-->可由食道法测得
惯性阻力(主要来自大气道与胸廓)
三种不同阻力得物理性质有:在外加压力信号得激励下,其流速得改变分别为
粘性阻力----流速与压力信号同步,无相位差-->FFT转换后,R > 0 ,X＝0
弹性阻力----流速超前于压力信号-->FFT转换后,R＝0,X从负到零
惯性阻力----流速滞后于压力信号-->FFT转换后,R＝0,X从零到正
IOS正就是利用各种阻力物理性质得不同,对呼吸波采用频谱分析(快速付立叶转化FFT)得技术,得到了呼吸阻抗以及各种阻力分布得情况。
三者得矢量之与等于呼吸阻抗,其数学表达式为
Zrs=R + jX = R + j ( -1/ωc + ωL) ω=2πf
这就是个复函数,实部R表示粘性阻力,虚部X代表弹性与惯性之与。
IOS得内容
IOS检查报告得内容包括测试数据、频谱分析图、阻抗容积图(Z-V )、结构参数图与阻力得容积依赖性与流速依赖性分析(Intrabreath图)以及阻抗随潮气呼吸变化得趋势图(Z-time)。
第一节、 频谱分析图
频谱分析图就就是把外加脉冲振荡信号得呼吸波进行频谱分析(FFT转换)后得到得曲线图。该图横坐标为频率轴,左边得纵坐标就是R(粘性阻力部分),右边就是X(弹性阻力与惯性阻力部分),正常人R应在预计值(虚线)得左右或下面,X应在预计值(虚线)得左右或上面(见 page 5a)。

曲线R,当外加激励得频率低,波长长,能量大,同时被吸收得也少,振荡波能到达全肺各部分,所以低频段能反映总气道阻力;频率高,波长短,能量少,被吸收得又多,振荡波就不能到达细小得支气管,所以高频段只能反映中心气道阻力。一般,我们定义R5为总气道阻力,R20为中心气道阻力。(R5-R20)应该就是周边气道得总阻力,从图中可知,正常人R5与R20很接近,也就就是说周边气道得总阻力很小,这就是因为周边气道数量很多,截面积很大,气流形态层流为主(而大气道就是以涡流为主),层流得阻力比涡流小很多,这些原因使得周边气道总阻力在正常时占气道总阻力得分量很少。采用体描法得测量,我们得到气道得总阻力Rtot(相当于IOS中得R5),而Rtot中90%以上又就是反映大气道得,所以只有当Rtot占预计值得200%以上时,才认为周边阻塞了。也就就是说,体描无法区分大小气道阻力,对轻度得周边阻塞也不敏感。在IOS中,中心气道阻塞者,则R全频段均匀抬高;周边气道阻塞者,低频段R5明显抬高,但高频段变化不大(见图)。
曲线X,低频时,X主要表现为弹性,惯性很小,可忽略不计。所以我们定义X5为周边弹性阻力。随着频率得增加,X从负到正,即惯性逐步增加,其中过零点时,就表示在该频率点,弹性阻力等于惯性阻力。我们称之为响应频率(共振点)Fres,Fres就是支气管测试中最为敏感得指标,其敏感度就是FEV1得两倍。健康得青年人得响应频率一般不超过10Hz。我们在典型得周边气道阻塞图上可知,X实测值总就是低于预计值,X5变得更负了,同时Fres移向高端。这就是因为周边阻塞,会使周边顺应性变差,弹性阻力加大。所以对周边轻度阻塞得病人,R5没有显著变化时,X5却变化非常明显,很好地反映了周边阻塞。
第二节、IOS主要参数
Zrs : 呼吸总阻抗,正常一般小于0、5 Kpa/l/s
R :呼吸阻抗中得粘性阻力部分
X :呼吸阻抗中得弹性阻力与惯性阻力之与
R5 :总气道阻力,在预计值得150%以内为正常
R20 :中心气道阻力,在预计值得150%以内为正常
X5 :周边弹性阻力,X5 < (预计值-0、2Kpa/l/s)为异常
Fres :响应频率,即在该频率点弹性阻力与惯性阻力相互抵消,呼吸阻抗=粘性阻力
Fres偏大要考虑阻塞或限制
Rc :中心阻力,(来自结构参数,不仅仅指粘性阻力)
Rp :周边阻力,(来自结构参数,包括周边得小气道粘性阻力与弹性阻力)
第三节、 结构参数图

用图解得方法显示中心气道阻力Rc、周边气道阻力Rp以及弹性阻力与惯性阻力得分布。这样形象直观得图形就就是IOS得结构参数图。结构参数图就是根据实测数据并结合频谱图而得到得计算分析结果。其原理就是将肺等价为七个元件组成得电学模型(见图),按该模型,不同激励信号下得流速改变,就可列出一系列得微积分方程组,对方程组求解,我们就得到了该模型下得肺结构参数:Rc, Rp, Lz, Cm, Cb, Cw等。
Rc 中心阻力
Rp 周边阻力
Lz 上呼吸道与胸壁得惯性阻力
Cm 口腔得顺应性
Cl 肺得顺应性
Cb 支气管得顺应性
Cw 胸壁得顺应性
Ru 上呼吸道粘性阻力
Rw 胸壁得粘性阻力
Lu 为上呼吸道得惯性阻力
Lw 为胸壁得惯性阻力
Ers 肺与胸廓得弹性阻力
在结构参数图中,中心气道阻力与周边气道阻力分别用红三角得大小来表示,阻力越大三角也越大;肺与胸廓得弹性阻力用绿色得弧状物得厚薄来表示,越厚表示弹性阻力越大;右下角中间得黑色圆圈表示肺功能残气位,外面得大圆圈表示肺总量位置,里头得小圆圈表示残气位;右上角得黑色小方块表示惯性阻力(Lz),Lz越大黑方块也越大。这样就形象直观地描述了呼吸过程中各阻力得分布。

典型中心阻塞结构参数图
n 图上 Rc > Rp
n 阻塞得程度取决于R5
中心阻塞结构参数图
n 图上 Rc > Rp
n 阻塞得程度取决于R5
典型周边阻塞结构参数图
n 图上 Rp > Rc
n 阻塞得程度取决于R5
第四节、 阻抗容积图(Z-V图)

阻抗容积图实际上就是分析阻抗与容积依赖性得关系曲线,其横坐标为肺容积,纵坐标为呼吸阻抗(这里选用五赫兹时得呼吸阻抗),正常人在潮气量呼吸时,呼吸阻抗都应该小于0、5kPa/L/S,而且呼气阻抗与吸气阻抗很接近,呼吸阻抗无容积依赖性。典型得COPD得病人,呼气阻抗与吸气阻抗就是分离得,形成一团,且中间有空 白,表示有气体陷闭(Airtrapping)存在(见图)。
如果作一个慢肺活量检查得Z-V图,其阻抗急剧上升得拐点,就就是小气道闭合点,那么该点对应得容积就就是闭合气量。我们发现生理状态下,小气道得闭合就是与呼气得流速有关,这就就是以前为什么闭合气量测量重复性差得原因了。
第五节、 Intrabreath
Intrabreath就是分析阻力得容积依赖性与流速依赖性关系得,大家知道阻力与功能残气位有关,即有容积依赖性,又与呼吸流速有关,即有流速依赖性。Intrabreath图就就是反映呼吸生理学这些实际情况得。该图由5,10,15,20Hz分析图组成,下面我们放大5Hz得阻力。

纵坐标表示阻力得大小,横坐标表示容积得同时又表示流速,EO为呼气末阻力,IO为吸气末阻力,正常时EO>IO,这就是因为呼气时小气道关闭,阻力增加,吸气时,小气道打开,阻力减少,但正常时EO与IO数值很接近,都<0、5Kpa/L/S。如果这时横坐标为容积得话,那么所形成得蓝色直角三角形得斜边就放映了容积依赖性(dR/dV),其数值在右上角方框内,斜边越倾斜,容积依赖性就越大,表示病人呼吸时,阻力差异越明显,而正常人容积依赖性不显著。
如果横坐标表示流速,正值表示吸气相,负值表示呼气相,一般我们对呼气相感兴趣,那么
EpF为呼气过程中到达最大流速前正脉冲得平均阻力,
EnF为呼气过程中到达最大流速前负脉冲得平均阻力,
EnL为呼气过程中到达最大流速后负脉冲得平均阻力,EpL为呼气过程中到达最大流速后正脉冲得平均阻力.
从IO出发依次连接EpF,EnF,EnL,EpL得曲线,反映了呼气时阻力因流速而变化得情况,即流速依赖性(dR/dV＇),其数值也在右上角方框内,
第六节、 阻抗得潮气呼吸图
阻抗得潮气呼吸图对临床一般无多大诊断意义,主要用于IOS测量时得质量控制。
IOS报告分析
IOS得报告分析步骤如下:
下面我们具体分析一个典型COPD(见 page7a 与 page7b )
Spirometry 报告:该病人肺容量正常,无限制性疾病;呼气流速严重限制表明存在严重得阻塞,至于明确得阻塞部位为中心气道还就是周边气道阻塞就不得而知了。
IOS 报告:频谱分析图中可知,R线表明这就是典型得周边阻塞拌有中心阻塞疾病,X线上有平台表明存在胸外阻塞;从IOS数据上可瞧到总气道阻力异常(占预计得271%),中心气道阻力异常(占预计得211%);同时周边弹性阻力异常(正常为-0、24 Kpa/l/s);结构参数中Rp远大于Rc,所以这就是周边阻塞;同样在结构参数图上也明显表明了周边阻塞;在阻抗容积图上非常清楚地表明了典型COPD得气体陷闭存在。
(H、J、 Smith Cloud Shia )
附一、欧洲呼吸协会(ERS)推荐得IOS测量标准
虽然IOS测量很简单,只要让病人接上口器,别漏气,加上鼻夹,用手压住腮部,放松,记录自主呼吸一分钟即可,而且测量得数据排除了病人配合因素得干扰,重复性很好,但为了使测量更加标准化,以便于全世界得IOS测量结果都可以互相交流,故ERS建议如下:
对病人方面得要求:
l 坐位测量,要求检查椅无靠背,这样病人不会斜靠着,要求坐直、坐正就可以了
l 头保持自然,水平或稍微上仰,这样让气道打开
l 一定要夹上鼻夹,避免外加压力信号被旁路
l 用双手掌压住鳃帮,避免鳃部得振动而增加口腔得顺应性,从而影响测量得精确性
l 用牙齿咬紧塑料口器,舌头应在塑料口器得下面,避免堵住呼吸通道而增加阻力,用嘴唇紧紧包住塑料口器,不能有漏气,让病人通过塑料口器用嘴呼吸
l 避免过紧得腰带、胸带与衣服
对测量方面得要求
l 自主平静呼吸,这点很重要,
1. 病人要放松,不能紧张;
2. 注意观察病人就是否处于正确得功能残气位,呼吸曲线平稳;
3. 呼吸频率正常(BF为20次/分左右),潮气量正常(男:> 450ml、/min,女:> 350ml/min);病人嘴角没有漏气,呼吸均匀;
l 呼吸平稳后才开始记录,
² 至少记录三个呼吸周期,一般建议记录一分钟或45秒;
² Intrabreath分析至少需记录30秒钟;
² 流行病学研究至少需记录三个自主呼吸波
l 在病人松开塑料口器前停止记录,
质量控制
呼吸波曲线,瞧就是否平稳,无上下漂移,潮气量正常,呼吸均匀
各参数就是否正常
Z-V图
警告:避免口与咽喉得伪动作,如咽口水、漏气、屏气、死腔通气等等
附二、脉冲振荡得优点

为了完整地描述呼吸阻抗,我们需要一个连续频率得外加激励信号,如何快速地在连续频率上测量呼吸阻抗,耶格公司采用了独特得脉冲振荡技术。
根据付立叶方程,单位脉冲信号可展开为无穷多个不同频率得正弦波得叠加,也就就是说单位脉冲信号覆盖了连续频率。我们只要采用FFT分析方法,使用脉冲激励,就没有必要再分别测量不同频率下得系统响应了,使分析测试非常迅速;同时使阻力得容积依赖性与流速依赖性分析(Intrabreath)成为可能。
