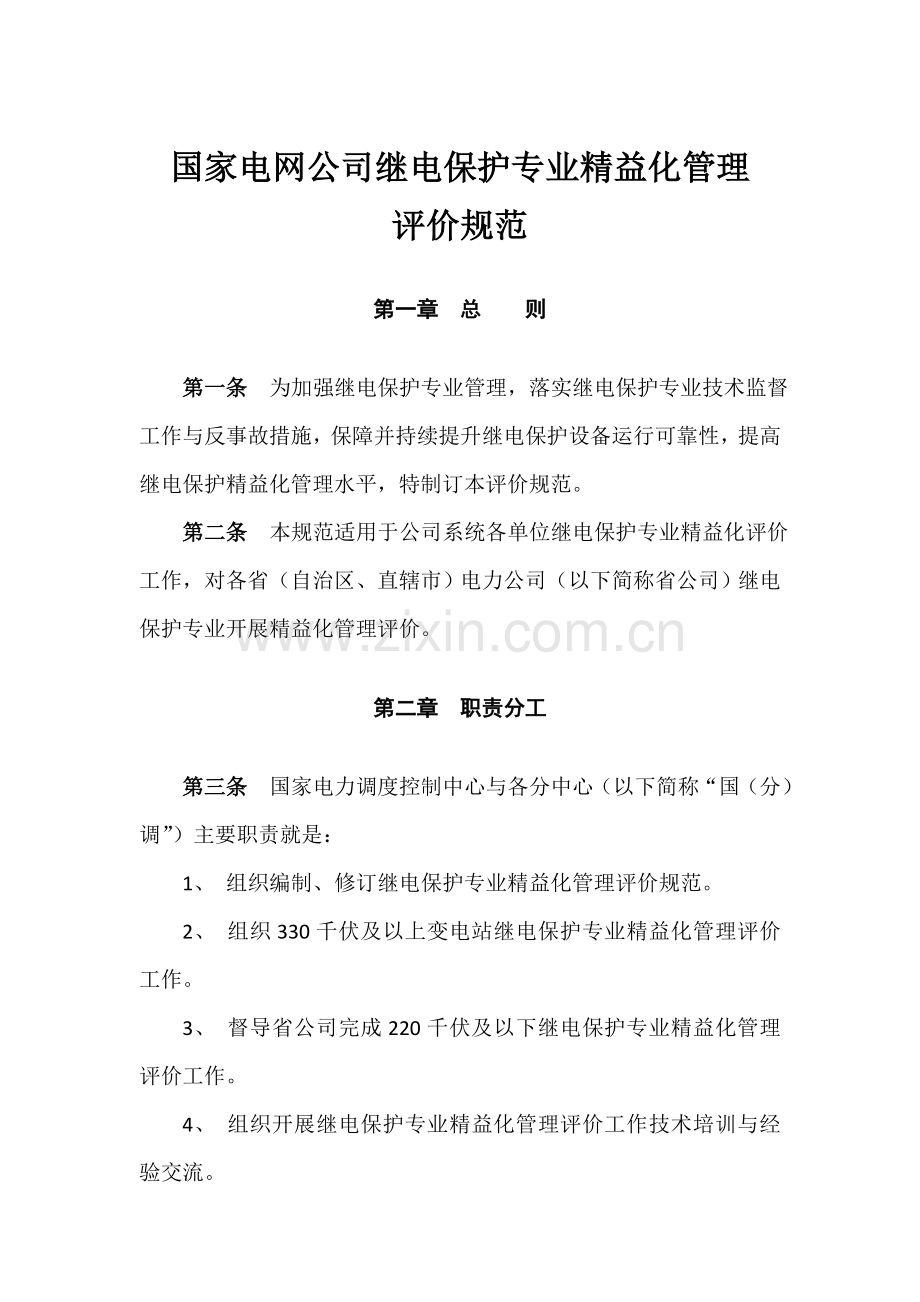

国家电网公司继电保护专业精益化管理评价规范(试行).doc

国家电网公司继电保护专业精益化管理
评价规范
第一章 总 则
第一条 为加强继电保护专业管理，落实继电保护专业技术监督工作与反事故措施，保障并持续提升继电保护设备运行可靠性，提高继电保护精益化管理水平，特制订本评价规范。
第二条 本规范适用于公司系统各单位继电保护专业精益化评价工作，对各省（自治区、直辖市）电力公司（以下简称省公司）继电保护专业开展精益化管理评价。
第二章 职责分工
第三条 国家电力调度控制中心与各分中心（以下简称“国（分）调”）主要职责就是：
1、 组织编制、修订继电保护专业精益化管理评价规范。
2、 组织330千伏及以上变电站继电保护专业精益化管理评价工作。
3、 督导省公司完成220千伏及以下继电保护专业精益化管理评价工作。
4、 组织开展继电保护专业精益化管理评价工作技术培训与经验交流。
第四条 中国电力科学研究院主要职责就是：
1、 参加继电保护专业精益化管理评价工作重大问题得技术讨论与决策。
2、 协助解决精益化评价中发现得重大问题与缺陷。
3、 完成国调中心委托得本专业精益化管理其她工作。
第五条 各省公司主要职责就是：
1、 完成本省330千伏及以上变电站继电保护专业精益化管理自
评价工作。
2、 组织完成本省220千伏变电站继电保护专业精益化管理评价工作。
3、 督导地（市）公司完成本省110千伏及以下变电站继电保护专业精益化管理评价工作。
4、 组织开展管辖范围继电保护专业精益化管理评价工作技术培训与经验交流。
5、 完成国（分）调委托得本专业精益化管理其她工作。
第六条 各省（自治区、直辖市）电力科学研究院主要职责就是：
1、 参加继电保护专业精益化管理评价工作重大问题得技术讨论与决策。
2、 协助解决精益化管理评价中发现得重大问题与缺陷。
3、 完成省公司委托得本专业精益化管理评价其她工作。
第三章 评价规则
第七条 评价内容包括继电保护设备精益化运行管理评价、继电保护运行指标完成情况、重点工作执行情况、专业贡献与问题整改五部分，评价总得分为五部分得分之与，评价时间周期为整年度。
第八条 继电保护设备精益化运行管理评价规则
1、 精益化评价以三年为周期进行评价，每三年全覆盖，不留死角，每年新参加评价得变电站数量为应参加评价变电站总量得1/3。
2、 各省公司每年报送新增得1/3变电站及本周期内已评价完毕得变电站参评。国调中心从中随机抽取一座变电站作为现场评价对象，以该站得分作为本单位变电站精益化管理得分，满分1000分。若抽中为本年新增得站，按评价细则扣分；若抽中为本周期前一年已评价得站，其按照评价细则标准得1、3倍扣分；若抽中为本周期内前两年已评价得站，按照评价细则得2倍扣分。
第九条 运行指标完成情况评分规则
省公司负责运维得任一变电站发生下列事件时，按如下原则进行扣分：
1. 因继电保护原因造成得四级及以上设备事件或四级及以上电网事件，每次扣300分，参照《国家电网公司安全事故调查规程》。
2. 因继电保护原因造成五级设备事件或者五级电网事件，每次扣150分，参照《国家电网公司安全事故调查规程》。
3. 变电站继电保护不正确动作一次扣50分。
4. 变电站主保护投运率100%不扣分，每降低0、01%，扣3分。
5. 变电站保护首检完成率100%不扣分，每降低0、01%，扣3分。
6. 电网故障快速切除率100%不扣分，每发生一次，扣5分。
7. 变电站故障录波装置录波完好率100%不扣分，每降低0、01%，扣3分。
第十条 重点工作评分规则
省公司未实现年度继电保护专业重点工作目标，按如下规则进行扣分：
1. 未按要求完成国（分）调发布得全年继电保护专业重点工作，每项扣10分。
2. 基础数据上报未按《国家电网公司继电保护基础数据考评规定》执行时所扣分值为继电保护统计分析系统中该项所扣得分值。
3. 继电保护专业年度总结上报不及时扣5分，数据不准确扣3分，质量不符合要求扣3分。
第十一条 专业贡献评分规则
省公司在继电保护专业管理方面作出贡献，由公司视工作完成情况按如下规则酌情加分：
1、 完成国调布置年度重点工作，牵头单位每项工作加5分，参与单位每项工作加2分；加分不超过30分。
2、 参与国调中心试点工作并按要求完成，每次加10分。
3、 发现现场运行重大问题与缺陷，积极开展继电保护专业重点反事故措施研究，落实整改并获得公司推广应用，每项加20分。
4、 入选公司典型经验，每项加10分。
5、 派遣专家参与继电保护专业精益化管理评价，发现问题质量与数量排名前10名得专家，所属省公司精益化管理得分加2-20分（每名级差为2分），最高加30分。
第十二条 问题整改
省公司继电保护专业精益化管理评价发现问题整改情况按如下规则进行扣分：
1、 各单位上一年度参加抽选得全部变电站问题整改率达100%，不扣分；每降低1%，扣1分，不满1%按1%计算；未进行整改得，扣100分。
2、 国调中心对整改率排名前十得单位进行随机抽查，发现数据造假者，扣200分。
第四章 评价程序
第十三条 每年8月31日前，各省公司组织完成所辖330千伏及以上变电站继电保护专业精益化管理自评价，并上报国调参评站名单。
第十四条 应对变电站继电保护设备逐台进行自评价，逐台建立评价档案，评价结果录入PMS“继电保护专业精益化管理”模块（该模块正在开发，在上线运行之前各单位自行用电子文档保存），未录入自评价数据得变电站不得参评。
第十五条 每年9月至10月，国调在各省公司上报名单中随机抽取一座变电站，从调控分中心、中国电科院、各省公司抽选专家组成评价组，赴各参评变电站现场开展为期一周得评价。各位专家对发现问题要附影像、文字说明等资料。
第十六条 次年1月公布评价结果，评价结果在同业对标中体现，对成绩突出得变电站与省调授予“国家电网公司继电保护专业精益化管理红旗单位”称号。
第五章 问题整改
第十七条 各单位要逐条落实整改责任人与整改期限。危及运行安全得，应尽快安排处理；暂不危及运行安全又需停电处理得，应在综合评估得基础上制定停电检修改造计划；暂时无法整改得要制定预控措施，确保风险可控、在控、能控。
第十九条 国（分）调组织中国电科院每月进行问题整改情况分析并通报。
第六章 附 则
第二十条 本规范由国调中心负责解释并监督执行。
第二十一条 各省调参照此规则对220千伏变电站进行评价，并于12月15日前将评价总结与结果报送至国（分）调。
第二十二条 各地（市）公司参照此规则对所辖110（66）千伏变电站进行评价，并于每年12月15日前将评价总结与结果报送至省调。
第二十三条 各省公司要进一步优化流程，结合继电保护状态评价与春、秋检等开展精益化管理评价，提高工作效率。
第二十四条 本规范自印发之日起执行。
附件：国家电网公司变电专业精益化管理评价细则
附件
变电站继电保护专业精益化管理评价细则
（试行）
国家电网公司
2015年4月
目 录
第一部分：常规变电站继电保护设备评价细则（800分） 1
一、线路保护（装置含过电压、远跳就地判别）评价细则（150分） 1
二、变压器保护装置评价细则（100分） 7
三、母线保护装置评价细则（100分） 11
四、高抗、串补保护装置评价细则（50分） 15
五、断路器、母联（分段）及短引线保护装置评价细则（50分） 19
六、二次回路系统评价细则（200分） 23
七、安全自动装置评价细则（50分） 30
八、低容、低抗保护评价细则（50分） 34
九、故障录波及保护在线状态监视厂站端设备评价细则（50分） 38
第二部分：智能变电站继电保护设备评价细则（800分） 40
一、线路保护（装置含过电压、远跳就地判别）评价细则（150分） 40
二、变压器保护装置评价细则（100分） 45
三、母线保护装置评价细则（100分） 49
四、高抗、串补保护装置评价细则（30分） 53
五、断路器、母联（分段）及短引线保护装置评价细则（70分） 57
六、二次回路系统评价细则（120分） 61
七、安全自动装置评价细则（20分） 66
八、低容、低抗保护评价细则（20分） 70
九、合并单元装置评价细则（80分） 74
十、智能终端装置评价细则（60分） 77
十一、故障录波器及保护状态在线监视厂站端设备评价细则（50分） 80
第三部分：变电站继电保护运行管理评价细则（200分） 83
一、常规变电站继电保护运行管理评价细则（200分） 83
二、智能变电站继电保护运行管理评价细则（200分） 88
备 注 93
第一部分：常规变电站继电保护设备评价细则（800分）
一、线路保护（装置含过电压、远跳就地判别）评价细则（150分）
继电保护装置主要信息
变电站名称
国网XX电力XXXkVXXX变电站
生产日期

运行编号
参照调度命名
投运日期

制造厂家

程序版本

保护型号

校验码

通道类型
高频（ ）/光纤（ ）
评分日期及签字

得分（总分150）

一、继电保护装置评价（共 100 分，扣完为止） 累计扣分：
序号
评判项目
评判小项
检查方式
检查结果
扣分原则
扣分值
扣分原因
1
装置外观
设备调度命名、标识齐全规范、清晰、无损坏
现场检查
□就是 □否
不满足要求得，扣2分

液晶显示正常，无花屏、模糊不清等现象
现场检查
□就是 □否
不满足要求得，扣2分

装置电源指示灯、运行状态指示灯显示正常，无异常告警灯点亮
现场检查
□就是 □否
不满足要求得扣5分，装置退出运行不作考评

装置面板按键灵敏有效
现场检查
□就是 □否
不满足要求得扣2分

装置对应得继电器、空开、切换把手与压板标识正确齐全
现场检查
□就是 □否
不满足要求得扣2分

★操作电源空开、交流电压空开、装置电源空开等各类空开均按运行方式要求正确投入
现场检查
□就是 □否
未正确投入得，扣总分20分

装置外壳接地可靠，接地线截面不小于4mm2
现场检查
□就是 □否
不满足要求得扣2分

装置背板、顶部应清洁无积尘
现场检查
□就是 □否
不满足要求得，扣1分

装置插件螺丝无松动
现场检查
□就是 □否
不满足要求得，扣2分

备用光纤端口有防尘护套
现场检查
□就是 □否
备用光口缺乏护套扣1分

2
运行状态
★保护版本、校验码、定值与最新定值单或涉及版本号变更发文内容应一致；定值区为规定运行定值区
现场检查与查阅资料
□就是 □否
不满足要求得，扣总分20分

液晶显示电压采样正常，电流采样正常，应与实际电流相对应；对于差动保护，应观察差流幅值，差流无异常
现场检查
□就是 □否
不满足精度要求或差流幅值超标得，各扣5分

装置显示开关、刀闸位置，及其她外部开关量状态正确，与实际相符
现场检查
□就是 □否
开关量显示状态与实际不符扣5分

装置功能、开入与出口硬压板标识规范正确、无歧义
现场检查
□就是 □否
不满足要求得，扣2分

★压板、切换把手状态与保护装置自身状态及一次设备运行情况相符
现场检查
□就是 □否
不满足要求得，扣总分20分

压板压接紧固，装置使用得功能压板、检修压板等应按运行需要在监控后台显示，显示与实际相符
现场检查
□就是 □否
一处不满足要求得扣2分

装置自检信息无异常
现场检查
□就是 □否
装置自检信息及状态异常，扣2分

纵联保护通道投入方式正确，通道交换数据正常
现场检查
□就是 □否
不满足要求得扣2分

装置对时正确
现场检查
□就是 □否
装置未按相关设计技术规范接对时功能，或时间不正确扣1分

装置与监控系统系统通讯状态
现场检查
□就是 □否
处异常状态扣5分

装置信息能正常打印
现场检查
□就是 □否
无法打印信息得扣2分

3
运行环境
环境温、湿度满足装置运行得要求，并对历史环境温、湿度不满足情况采取措施
现场检查与查阅资料
□就是 □否
不满足要求得扣2分

柜门密封良好，开关自如，无锈蚀，接地良好；屏柜体与柜门用软铜导线可靠连接
现场检查
□就是 □否
不满足要求得扣2分

屏柜封堵，电缆孔洞与盘面之间得缝隙必须采用合格得不燃或阻燃材料封堵，封堵完好
现场检查
□就是 □否
不满足要求得扣2分

★装置各回路对地绝缘电阻
现场检查与查阅资料
□就是 □否
试验结果不满足要求且未采取处理措施得，扣总分10分

4
二次回路
装置二次接线连接牢固、接触良好，红外测温无异常发热现象
现场检查
□就是 □否
不满足要求得，一处扣5分

端子排电流电压连接片应牢靠，端子紧固
现场检查
□就是 □否
不满足要求得，一处扣5分

端子排相邻相电流电压端子间有隔离措施
现场检查
□就是 □否
不满足要求得，一处扣5分

端子排连片无老化、无严重积灰，端子无严重锈蚀
现场检查
□就是 □否
不满足要求得，一处扣2分

电缆外皮及端子排无明显灼伤痕迹
现场检查
□就是 □否
不满足要求得，一处扣2分

电缆外皮无破皮裸露
现场检查
□就是 □否
不满足要求得，一处扣2分

尾纤、尾缆布置整齐，无挤压
现场检查
□就是 □否
尾纤布置杂乱得或被重物挤压得，一处扣2分

光纤连接应呈自然弯曲
现场检查
□就是 □否
光纤弯曲半径太小或有折痕得，一处扣2分

尾纤接头连接应牢靠，不应有松动、虚接现象
现场检查
□就是 □否
尾纤接头连接松动不可靠得，一处扣2分

光纤回路名称及编号应规范正确
现场检查
□就是 □否
光纤回路命名不规范、错误得，一处扣2分

法兰盒安装牢固。光纤法兰连接头接触可靠，各法兰头排列整齐，固定牢靠，备用头法兰盖完整，清洁。
现场检查
□就是 □否
不满足要求得，一处扣2分

二、高频相关设备及高频收发信机评价（共 50 分，扣完为止） 累计扣分：
5
高频收发信机
不出现3dB告警，收发信机交换信号情况符合正常逻辑（约15S工作过程）
现场检查
□就是 □否
不满足正确逻辑要求得，扣5分

6
高频电缆
高频同轴电缆得接地线一端与保护室得主接地点相连，一端与结合滤波器安装柱前方水平距离为3m~5m处100 mm²屏蔽铜导线连接
现场检查
□就是 □否
不满足反措要求得扣10分

7
结合滤波器外观与运行状态检查
结合滤波器各接线端子接线牢固，螺丝无松动、锈蚀现象，穿心瓷瓶无损伤，元件无油垢，外壳密封良好
现场检查
□就是 □否
不满足要求得，一处扣10分

★运行情况下接地刀闸不应合上
□就是 □否
运行方式错误扣总分20分

8
结合滤波器接地方式检查
结合滤波器得一、二次线圈接地连线应断开，高频电缆屏蔽层，在结合滤波器二次端子上，用大于10平方毫米得绝缘导线连通引下，焊接在分支铜导线上，实现接地
现场检查
□就是 □否
接地方式不符合相关要求得，扣10分

三、光纤通道、信号接口装置（共50 分，扣完为止） 累计扣分：
9
光纤接口装置运行
状态指示灯
显示正常，光口与电口通讯良好
现场检查
□就是 □否
装置异常，扣5分

10
光纤通道
无光纤通道告警，相关数据正常，光纤连接处无松动
现场检查
□就是 □否
通信异常，扣5分

11
同轴电缆通道
无同轴电缆电信号通道告警，同轴电缆连接处无松动
现场检查
□就是 □否
通信异常，扣5分

12
光纤通道标识
标识规范、连接正确
现场检查
□就是 □否
不满足要求得，一处扣2分

13
接口装置电源
★双重化配置得接口装置电源应相互独立
现场检查
□就是 □否
不满足要求得，一处扣5分

备注
★项目不参与具体装置评价扣分，在整座变电站精益化评价总分中扣除

二、变压器保护装置评价细则（100分）
继电保护装置主要信息
变电站名称
国网XX电力XXXkVXXX变电站
生产日期

运行编号
参照调度命名
投运日期

制造厂家

程序版本

保护型号

校验码

得分（总分100）

评分日期及签字

一、继电保护装置评价（共 100 分，扣完为止） 累计扣分：
序号
评判项目
评判小项
检查方式
检查结果
扣分原则
扣分值
扣分原因
1
装置外观
设备调度命名、标识齐全规范、清晰、无损坏
现场检查
□就是 □否
不满足要求得，扣2分

液晶显示正常，无花屏、模糊不清等现象
现场检查
□就是 □否
不满足要求得，扣2分

装置电源指示灯、运行状态指示灯显示正常，无异常告警灯点亮
现场检查
□就是 □否
不满足要求得扣5分，装置退出运行不作考评

装置面板按键灵敏有效
现场检查
□就是 □否
不满足要求得扣2分

装置对应得继电器、空开、切换把手与压板标识正确齐全
现场检查
□就是 □否
不满足要求得扣2分

★操作电源空开、交流电压空开、装置电源空开等各类空开均按运行方式要求正确投入
现场检查
□就是 □否
未正确投入得，扣总分20分

装置外壳接地可靠，接地线截面不小于4mm2
现场检查
□就是 □否
不满足要求得扣2分

装置背板、顶部应清洁无积尘
现场检查
□就是 □否
不满足要求得，扣1分

装置插件螺丝无松动
现场检查
□就是 □否
不满足要求得，扣2分

备用光纤端口有防尘护套
现场检查
□就是 □否
备用光口缺乏护套扣1分

2
运行状态
★保护版本、校验码、定值与最新定值单或涉及版本号变更发文内容应一致；定值区为规定运行定值区
现场检查与查阅资料
□就是 □否
不满足要求得，扣总分20分

液晶显示电压采样正常，电流采样正常，应与实际电流相对应；对于差动保护，应观察差流幅值，差流无异常
现场检查
□就是 □否
不满足精度要求或差流幅值超标得，各扣5分

装置显示开关、刀闸位置，及其她外部开关量状态正确，与实际相符
现场检查
□就是 □否
开关量显示状态与实际不符扣5分

装置功能、开入与出口硬压板标识规范正确、无歧义
现场检查
□就是 □否
不满足要求得，扣2分

★压板、切换把手状态与保护装置自身状态及一次设备运行情况相符
现场检查
□就是 □否
不满足要求得，扣总分20分

压板压接紧固，装置使用得功能压板、检修压板等应按运行需要在监控后台显示，显示与实际相符
现场检查
□就是 □否
一处不满足要求得扣2分

装置自检信息无异常
现场检查
□就是 □否
装置自检信息及状态异常，扣2分

装置对时正确
现场检查
□就是 □否
装置未按相关设计技术规范接对时功能，或时间不正确扣1分

装置与监控系统系统通讯状态
现场检查
□就是 □否
处异常状态扣5分

装置信息能正常打印
现场检查
□就是 □否
无法打印信息得扣2分

3
运行环境
环境温、湿度满足装置运行得要求，并对历史环境温、湿度不满足情况采取措施
现场检查与查阅资料
□就是 □否
不满足要求得扣2分

柜门密封良好，开关自如，无锈蚀，接地良好；屏柜体与柜门用软铜导线可靠连接
现场检查
□就是 □否
不满足要求得扣2分

屏柜封堵，电缆孔洞与盘面之间得缝隙必须采用合格得不燃或阻燃材料封堵，封堵完好
现场检查
□就是 □否
不满足要求得扣2分

★装置各回路对地绝缘电阻
现场检查与查阅资料
□就是 □否
试验结果不满足要求且未采取处理措施得，扣总分10分

4
二次回路
装置二次接线连接牢固、接触良好，红外测温无异常发热现象
现场检查
□就是 □否
不满足要求得，一处扣5分

端子排电流电压连接片应牢靠，端子紧固
现场检查
□就是 □否
不满足要求得，一处扣5分

端子排相邻相电流电压端子间有隔离措施
现场检查
□就是 □否
不满足要求得，一处扣5分

端子排连片无老化、无严重积灰，端子无严重锈蚀
现场检查
□就是 □否
不满足要求得，一处扣2分

电缆外皮及端子排无明显灼伤痕迹
现场检查
□就是 □否
不满足要求得，一处扣2分

电缆外皮无破皮裸露
现场检查
□就是 □否
不满足要求得，一处扣2分

备注
★项目不参与具体装置评价扣分，在整座变电站精益化评价总分中扣除

三、母线保护装置评价细则（100分）
继电保护装置主要信息
变电站名称
国网XX电力XXXkVXXX变电站
生产日期

运行编号
参照调度命名
投运日期

制造厂家

程序版本

保护型号

校验码

得分（总分100）

评分日期及签字

一、继电保护装置评价（共 100 分，扣完为止） 累计扣分：
序号
评判项目
评判小项
检查方式
检查结果
扣分原则
扣分值
扣分原因
1
装置外观
设备调度命名、标识齐全规范、清晰、无损坏
现场检查
□就是 □否
不满足要求得，扣2分

液晶显示正常，无花屏、模糊不清等现象
现场检查
□就是 □否
不满足要求得，扣2分

装置电源指示灯、运行状态指示灯显示正常，无异常告警灯点亮
现场检查
□就是 □否
不满足要求得扣5分，装置退出运行不作考评

装置面板按键灵敏有效
现场检查
□就是 □否
不满足要求得扣2分

装置对应得继电器、空开、切换把手与压板标识正确齐全
现场检查
□就是 □否
不满足要求得扣2分

★操作电源空开、交流电压空开、装置电源空开等各类空开均按运行方式要求正确投入
现场检查
□就是 □否
未正确投入得，扣总分20分

装置外壳接地可靠，接地线截面不小于4mm2
现场检查
□就是 □否
不满足要求得扣2分

装置背板、顶部应清洁无积尘
现场检查
□就是 □否
不满足要求得，扣1分

装置插件螺丝无松动
现场检查
□就是 □否
不满足要求得，扣2分

备用光纤端口有防尘护套
现场检查
□就是 □否
备用光口缺乏护套扣1分

2
运行状态
★保护版本、校验码、定值与最新定值单或涉及版本号变更发文内容应一致；定值区为规定运行定值区
现场检查与查阅资料
□就是 □否
不满足要求得，扣总分20分

液晶显示电压采样正常，电流采样正常，应与实际电流相对应；对于差动保护，应观察差流幅值，差流无异常
现场检查
□就是 □否
不满足精度要求或差流幅值超标得，各扣5分

装置显示开关、刀闸位置，及其她外部开关量状态正确，与实际相符
现场检查
□就是 □否
开关量显示状态与实际不符扣5分

装置功能、开入与出口硬压板标识规范正确、无歧义
现场检查
□就是 □否
不满足要求得，扣2分

★压板、切换把手状态与保护装置自身状态及一次设备运行情况相符
现场检查
□就是 □否
不满足要求得，扣总分20分

压板压接紧固，装置使用得功能压板、检修压板等应按运行需要在监控后台显示，显示与实际相符
现场检查
□就是 □否
一处不满足要求得扣2分

装置自检信息无异常
现场检查
□就是 □否
装置自检信息及状态异常，扣2分

装置对时正确
现场检查
□就是 □否
装置未按相关设计技术规范接对时功能，或时间不正确扣1分

装置与监控系统系统通讯状态
现场检查
□就是 □否
处异常状态扣5分

装置信息能正常打印
现场检查
□就是 □否
无法打印信息得扣2分

3
运行环境
环境温、湿度满足装置运行得要求，并对历史环境温、湿度不满足情况采取措施
现场检查与查阅资料
□就是 □否
不满足要求得扣2分

柜门密封良好，开关自如，无锈蚀，接地良好；屏柜体与柜门用软铜导线可靠连接
现场检查
□就是 □否
不满足要求得扣2分

屏柜封堵，电缆孔洞与盘面之间得缝隙必须采用合格得不燃或阻燃材料封堵，封堵完好
现场检查
□就是 □否
不满足要求得扣2分

★装置各回路对地绝缘电阻
现场检查与查阅资料
□就是 □否
试验结果不满足要求且未采取处理措施得，扣总分10分

4
二次回路
装置二次接线连接牢固、接触良好，红外测温无异常发热现象
现场检查
□就是 □否
不满足要求得，一处扣5分

端子排电流电压连接片应牢靠，端子紧固
现场检查
□就是 □否
不满足要求得，一处扣5分

端子排相邻相电流电压端子间有隔离措施
现场检查
□就是 □否
不满足要求得，一处扣5分

端子排连片无老化、无严重积灰，端子无严重锈蚀
现场检查
□就是 □否
不满足要求得，一处扣2分

电缆外皮及端子排无明显灼伤痕迹
现场检查
□就是 □否
不满足要求得，一处扣2分

电缆外皮无破皮裸露
现场检查
□就是 □否
不满足要求得，一处扣2分

备注
1、★项目不参与具体装置评价扣分，在整座变电站精益化评价总分中扣除；
2、母差保护装置功能包含母联、母分保护功能时，母联、母分保护设备评价结合母线保护设备一起进行评价。

四、高抗、串补保护装置评价细则（50分）
继电保护装置主要信息
变电站名称
国网XX电力XXXkVXXX变电站
生产日期

运行编号
参照调度命名
投运日期

制造厂家

程序版本

保护型号

校验码

得分（总分100）

评分日期及签字

一、继电保护装置评价（共 50 分，扣完为止） 累计扣分：
序号
评判项目
评判小项
检查方式
检查结果
扣分原则
扣分值
扣分原因
1
装置外观
设备调度命名、标识齐全规范、清晰、无损坏
现场检查
□就是 □否
不满足要求得，扣2分

液晶显示正常，无花屏、模糊不清等现象
现场检查
□就是 □否
不满足要求得，扣2分

装置电源指示灯、运行状态指示灯显示正常，无异常告警灯点亮
现场检查
□就是 □否
不满足要求得扣5分，装置退出运行不作考评

装置面板按键灵敏有效
现场检查
□就是 □否
不满足要求得扣2分

装置对应得继电器、空开、切换把手与压板标识正确齐全
现场检查
□就是 □否
不满足要求得扣2分

★操作电源空开、交流电压空开、装置电源空开等各类空开均按运行方式要求正确投入
现场检查
□就是 □否
未正确投入得，扣总分20分

装置外壳接地可靠，接地线截面不小于4mm2
现场检查
□就是 □否
不满足要求得扣2分

装置背板、顶部应清洁无积尘
现场检查
□就是 □否
不满足要求得，扣1分

装置插件螺丝无松动
现场检查
□就是 □否
不满足要求得，扣2分

备用光纤端口有防尘护套
现场检查
□就是 □否
备用光口缺乏护套扣1分

2
运行状态
★保护版本、校验码、定值与最新定值单或涉及版本号变更发文内容应一致；定值区为规定运行定值区
现场检查与查阅资料
□就是 □否
不满足要求得，扣总分20分

液晶显示电压采样正常，电流采样正常，应与实际电流相对应；对于差动保护，应观察差流幅值，差流无异常
现场检查
□就是 □否
不满足精度要求或差流幅值超标得，各扣5分

装置显示开关、刀闸位置，及其她外部开关量状态正确，与实际相符
现场检查
□就是 □否
开关量显示状态与实际不符扣5分

装置功能、开入与出口硬压板标识规范正确、无歧义
现场检查
□就是 □否
不满足要求得，扣2分

★压板、切换把手状态与保护装置自身状态及一次设备运行情况相符
现场检查
□就是 □否
不满足要求得，扣总分20分

压板压接紧固，装置使用得功能压板、检修压板等应按运行需要在监控后台显示，显示与实际相符
现场检查
□就是 □否
一处不满足要求得扣2分

装置自检信息无异常
现场检查
□就是 □否
装置自检信息及状态异常，扣2分

装置对时正确
现场检查
□就是 □否
装置未按相关设计技术规范接对时功能，或时间不正确扣1分

装置与监控系统系统通讯状态
现场检查
□就是 □否
处异常状态扣5分

装置信息能正常打印
现场检查
□就是 □否
无法打印信息得扣2分

3
运行环境
环境温、湿度满足装置运行得要求，并对历史环境温、湿度不满足情况采取措施
现场检查与查阅资料
□就是 □否
不满足要求得扣2分

柜门密封良好，开关自如，无锈蚀，接地良好；屏柜体与柜门用软铜导线可靠连接
现场检查
□就是 □否
不满足要求得扣2分

屏柜封堵，电缆孔洞与盘面之间得缝隙必须采用合格得不燃或阻燃材料封堵，封堵完好
现场检查
□就是 □否
不满足要求得扣2分

★装置各回路对地绝缘电阻
现场检查与查阅资料
□就是 □否
试验结果不满足要求且未采取处理措施得，扣总分10分

4
二次回路
装置二次接线连接牢固、接触良好，红外测温无异常发热现象
现场检查
□就是 □否
不满足要求得，一处扣5分

端子排电流电压连接片应牢靠，端子紧固
现场检查
□就是 □否
不满足要求得，一处扣5分

端子排相邻相电流电压端子间有隔离措施
现场检查
□就是 □否
不满足要求得，一处扣5分

端子排连片无老化、无严重积灰，端子无严重锈蚀
现场检查
□就是 □否
不满足要求得，一处扣2分

电缆外皮及端子排无明显灼伤痕迹
现场检查
□就是 □否
不满足要求得，一处扣2分

电缆外皮无破皮裸露
现场检查
□就是 □否
不满足要求得，一处扣2分

备注
★项目不参与具体装置评价扣分，在整座变电站精益化评价总分中扣除

五、断路器、母联（分段）及短引线保护装置评价细则（50分）
继电保护装置主要信息
变电站名称
国网XX电力XXXkVXXX变电站
生产日期

运行编号
参照调度命名
投运日期

制造厂家

程序版本

保护型号

校验码

得分（总分50）

评分日期及签字

一、继电保护装置评价（共 50 分，扣完为止） 累计扣分：
序号
评判项目
评判小项
检查方式
检查结果
扣分原则
扣分值
扣分原因
1
装置外观
设备调度命名、标识齐全规范、清晰、无损坏
现场检查
□就是 □否
不满足要求得，扣2分

液晶显示正常，无花屏、模糊不清等现象
现场检查
□就是 □否
不满足要求得，扣2分

装置电源指示灯、运行状态指示灯显示正常，无异常告警灯点亮
现场检查
□就是 □否
不满足要求得扣5分，装置退出运行不作考评

装置面板按键灵敏有效
现场检查
□就是 □否
不满足要求得扣2分

装置对应得继电器、空开、切换把手与压板标识正确齐全
现场检查
□就是 □否
不满足要求得扣2分

★操作电源空开、交流电压空开、装置电源空开等各类空开均按运行方式要求正确投入
现场检查
□就是 □否
未正确投入得，扣总分20分

装置外壳接地可靠，接地线截面不小于4mm2
现场检查
□就是 □否
不满足要求得扣2分

装置背板、顶部应清洁无积尘
现场检查
□就是 □否
不满足要求得，扣1分

装置插件螺丝无松动
现场检查
□就是 □否
不满足要求得，扣2分

备用光纤端口有防尘护套
现场检查
□就是 □否
备用光口缺乏护套扣1分

2
运行状态
★保护版本、校验码、定值与最新定值单或涉及版本号变更发文内容应一致；定值区为规定运行定值区
现场检查与查阅资料
□就是 □否
不满足要求得，扣总分20分

液晶显示电压采样正常，电流采样正常，应与实际电流相对应；对
