高压电气试验报告.doc

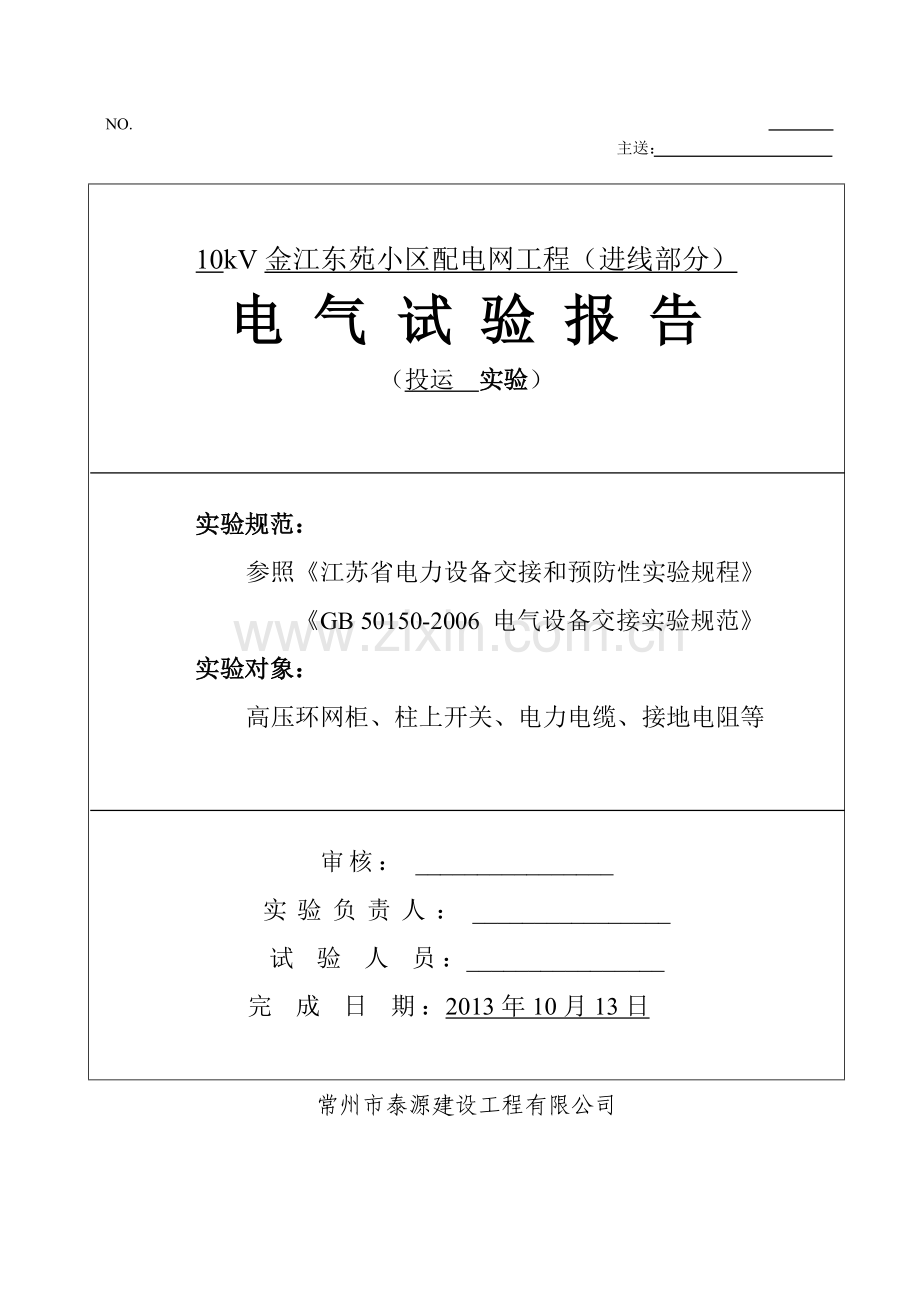

NO.
主送：

10kV金江东苑小区配电网工程（进线部分）
电 气 试 验 报 告
（投运 实验）

实验规范：
参照《江苏省电力设备交接和预防性实验规程》
《GB 50150-2006 电气设备交接实验规范》
实验对象：
高压环网柜、柱上开关、电力电缆、接地电阻等

审核： ________________
实验负责人： ________________
试 验 人 员：________________
完 成 日 期：2013年10月13日

常州市泰源建设工程有限公司

高压电气试验报告

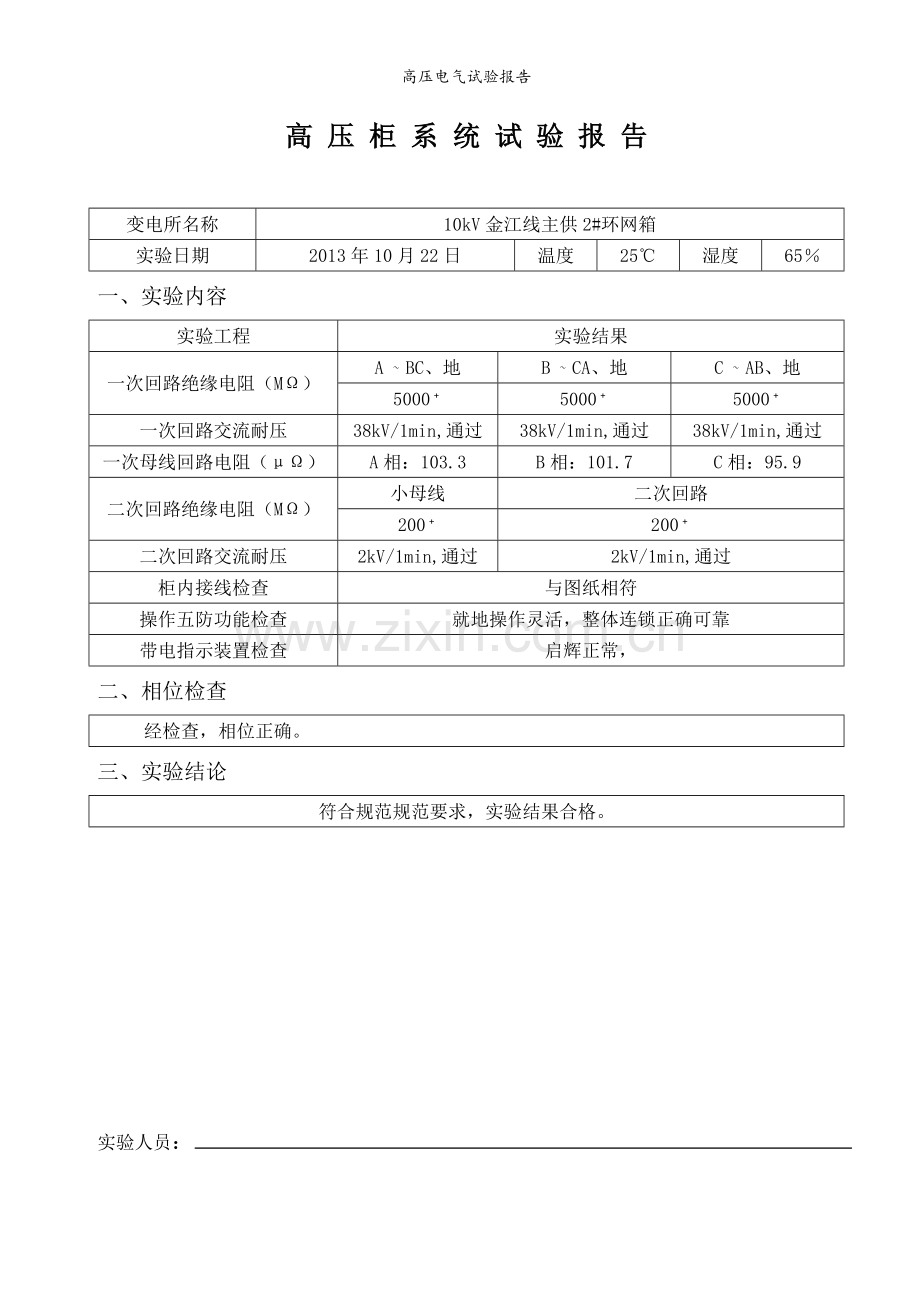

高 压 柜 系 统 试 验 报 告

变电所名称
10kV金江线主供2#环网箱
实验日期
2013年10月22日
温度
25℃
湿度
65％
实验工程
实验结果
一次回路绝缘电阻（MΩ）
A ~ BC、地
B ~ CA、地
C ~ AB、地
5000﹢
5000﹢
5000﹢
一次回路交流耐压
38kV/1min,通过
38kV/1min,通过
38kV/1min,通过
一次母线回路电阻（μΩ）
A相：103.3
B相：101.7
C相：95.9
二次回路绝缘电阻（MΩ）
小母线
二次回路
200﹢
200﹢
二次回路交流耐压
2kV/1min,通过
2kV/1min,通过
柜内接线检查
与图纸相符
操作五防功能检查
就地操作灵活，整体连锁正确可靠
带电指示装置检查
启辉正常，
一、实验内容
二、相位检查
经检查，相位正确。
三、实验结论
符合规范规范要求，实验结果合格。

实验人员：
电 压 互 感 器 试 验 报 告

变电所名称
10kV东苑线1#环网柜
实验日期
2013年10月13日
实验性质
投运
安装位置
1#PT柜
温度
25℃
型号
JDZ11-10B
湿度
65％
额定电压比
10/0.1/0.22kV
准确级
0.5/6P
制造厂家
大连第一互感器责任有限公司
额定输出
15/1000VA
一、 实验内容
安装相别
AB相
BC相
编号
630290210
630290220
出厂日期
2013年10月
2013年10月
极性检查
减极性
减极性
直流电阻
一次绕组（kΩ）
3.442
4.121
二次绕组（mΩ）
639.5
641.4
绝缘电阻（MΩ）
一次对二次及地
3000﹢
3000﹢
二次间及地
1000﹢
1000﹢
交流耐压
一次对二次及地
30kV/1min,无击穿、闪络、发热及放电现象
二次间及地
30kV/1min,无击穿、闪络、发热及放电现象
二、 实验结论
符合规范规范要求，实验结果合格。

实验人员：
真 空 开 关 试 验 报 告

变电所名称
金江东苑小区配电网工程
实验日期
2013年10月13日
实验性质
投运
安装位置
江苑线52#杆
温度
25℃
型号
ZW32-12/630-20
湿度
65％
额定电流
630A
制造编号

制造厂家
/
出厂日期
2013年
一、 主回路测试
相别
A
B
C
绝缘电阻
（MΩ）
断口
5000﹢
5000﹢
5000﹢
拉杆及相间
5000﹢
5000﹢
5000﹢
主回路电阻（μΩ）
40.1
41.3
41.7
交流耐压
42kV/1min
断口
无击穿、闪络、放电现象
相对相间及地
无击穿、闪络、放电现象
二、 辅助回路测试
测试回路
合 闸
分 闸
储能
时间测量（ms）
46.5
47.0
46.7
25.1
24.8
25.0
/
最大不同期（ms）
0.5
0.3
/
弹跳时间（ms）
1.1
1.1
0.5
无
/
动作电压测试
（分别进行3次测试）
85％Ue可靠合闸
110％Ue可靠合闸
65％Ue可靠分闸
110％Ue可靠分闸
30％Ue可靠不分闸

正常
100％Ue合-分-合，动作正常
正常
控制回路绝缘电阻（MΩ）
1000﹢
1000﹢
1000﹢
控制回路交流耐压2kV/1min
正常
正常
正常
三、 实验结论
符合规范规范要求，实验结果合格。

实验人员：
氧 化 锌 避 雷 器 试 验 报 告

变电所名称
金江东苑小区配电网工程
实验日期
2013年10月13日
实验性质
投运
安装位置
江苑线52#杆
温度
25℃
型号
HY5WZ-17/45
湿度
65％
额定电压
17.0kV
持续运行电压
13.6 kV
制造厂家
/
出厂日期
2013年
一、 实验内容
安装位置
A
B
C
编号
9638
9637
9636
绝缘电阻（MΩ）
2500﹢
2500﹢
2500﹢
U1mA(kV)
26.9
26.8
26.8
0.75U1mA下的电流（μA）
3
3
3
二、 实验结论
符合规范规范要求，实验结果合格。

实验人员：
接 地 电 阻测 试 报 告

变电所名称
10kV东苑线2#环网柜
实验日期
2013年10月15日
实验性质
投运
温度
25℃
湿度
63％
一、 接地电阻测试
测试位置
测量结果（Ω）
环网柜（北）
0.98
环网柜（南）
1.0
二、 实验结论
合格

实验人员：
高 压 分 接 箱 实验 报 告

安装位置
10kV金江线主供1#分支箱
实验日期
2013年10月15日
实验性质
投运
型号
MYS-6
温度
25℃
额定电压
10kV
湿度
65％
额定电流
630A
设备编号
SG130210012
制造厂家
南京基业电气设备有限公司
出厂日期
2013年2月
一、 主回路电阻测试
相别
L1
L2
L3
测试结果（μΩ）
30
31
28
二、 绝缘电阻及交流耐压实验
实验工程
测试结果
耐压前
耐压后
绝缘电阻
（MΩ）
主回路对地
5000﹢
5000﹢
相间
5000﹢
5000﹢
交流耐压
42kV/1min
主回路对地
无击穿、闪络、放电现象
相间
无击穿、闪络、放电现象
三、 实验结论
符合规范规范要求，实验结果合格。

实验人员：
电力电缆 实验 报 告

变电所名称
10kV东苑线2#环网箱
实验日期
2013年10月15日
温 度
25℃
型 号
ZC-YJV22-8.7/15kV
湿 度
65％
规 格
3×400mm2
长 度
60m
安装位置
10kV东苑线2#环网柜1130间隔-10kV江苑线52#杆
一、 绝缘电阻测试
测试部位
测量结果（MΩ）
耐压前
耐压后
A相对BC相及地
5000﹢
5000﹢
B相对AB相及地
5000﹢
5000﹢
C相对AC相及地
5000﹢
5000﹢
外护套绝缘电阻
500
内衬层绝缘电阻
250
二、 交流耐压实验
加压部位
电压（kV）
时间（min）
实验结果
A相~BC相及地
17.25
5
通过
B相~AC相及地
17.37
5
通过
C相~AB相及地
17.39
5
通过
三、 核相实验
经检查，电缆两端相位一致。
四、 实验结论
符合规范规范要求，实验结果合格。

实验人员：
