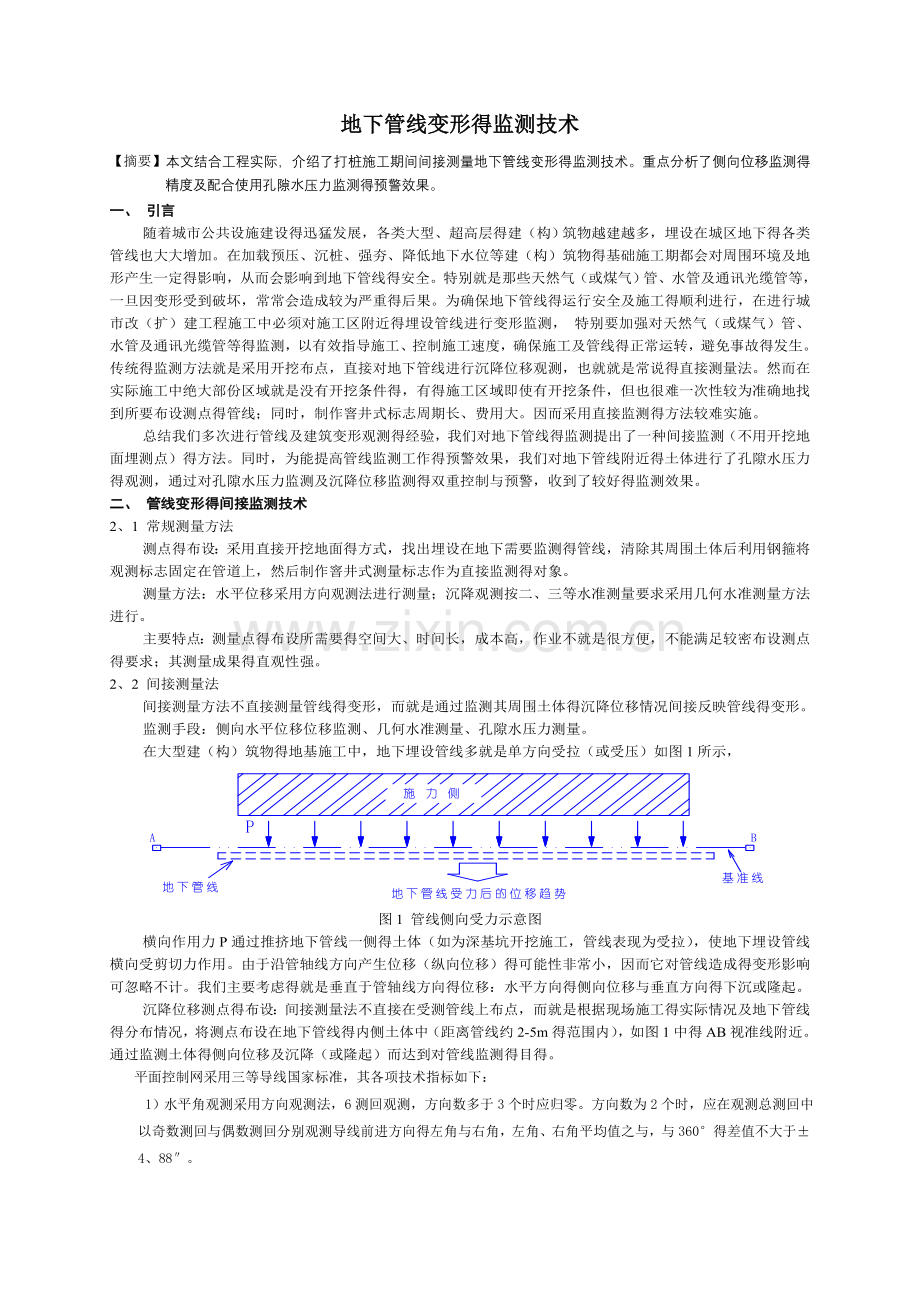

地下管线变形得监测技术
【摘要】本文结合工程实际，介绍了打桩施工期间间接测量地下管线变形得监测技术。重点分析了侧向位移监测得精度及配合使用孔隙水压力监测得预警效果。
一、 引言
随着城市公共设施建设得迅猛发展，各类大型、超高层得建（构）筑物越建越多，埋设在城区地下得各类管线也大大增加。在加载预压、沉桩、强夯、降低地下水位等建（构）筑物得基础施工期都会对周围环境及地形产生一定得影响，从而会影响到地下管线得安全。特别就是那些天然气（或煤气）管、水管及通讯光缆管等，一旦因变形受到破坏，常常会造成较为严重得后果。为确保地下管线得运行安全及施工得顺利进行，在进行城市改（扩）建工程施工中必须对施工区附近得埋设管线进行变形监测， 特别要加强对天然气（或煤气）管、水管及通讯光缆管等得监测，以有效指导施工、控制施工速度，确保施工及管线得正常运转，避免事故得发生。传统得监测方法就是采用开挖布点，直接对地下管线进行沉降位移观测，也就就是常说得直接测量法。然而在实际施工中绝大部份区域就是没有开挖条件得，有得施工区域即使有开挖条件，但也很难一次性较为准确地找到所要布设测点得管线；同时，制作窨井式标志周期长、费用大。因而采用直接监测得方法较难实施。
总结我们多次进行管线及建筑变形观测得经验，我们对地下管线得监测提出了一种间接监测（不用开挖地面埋测点）得方法。同时，为能提高管线监测工作得预警效果，我们对地下管线附近得土体进行了孔隙水压力得观测，通过对孔隙水压力监测及沉降位移监测得双重控制与预警，收到了较好得监测效果。
二、 管线变形得间接监测技术
2、1 常规测量方法
测点得布设：采用直接开挖地面得方式，找出埋设在地下需要监测得管线，清除其周围土体后利用钢箍将观测标志固定在管道上，然后制作窨井式测量标志作为直接监测得对象。
测量方法：水平位移采用方向观测法进行测量；沉降观测按二、三等水准测量要求采用几何水准测量方法进行。
主要特点：测量点得布设所需要得空间大、时间长，成本高，作业不就是很方便，不能满足较密布设测点得要求；其测量成果得直观性强。
2、2 间接测量法
间接测量方法不直接测量管线得变形，而就是通过监测其周围土体得沉降位移情况间接反映管线得变形。
监测手段：侧向水平位移位移监测、几何水准测量、孔隙水压力测量。
在大型建（构）筑物得地基施工中，地下埋设管线多就是单方向受拉（或受压）如图1所示，

图1 管线侧向受力示意图
横向作用力P通过推挤地下管线一侧得土体（如为深基坑开挖施工，管线表现为受拉），使地下埋设管线横向受剪切力作用。由于沿管轴线方向产生位移（纵向位移）得可能性非常小，因而它对管线造成得变形影响可忽略不计。我们主要考虑得就是垂直于管轴线方向得位移：水平方向得侧向位移与垂直方向得下沉或隆起。
沉降位移测点得布设：间接测量法不直接在受测管线上布点，而就是根据现场施工得实际情况及地下管线得分布情况，将测点布设在地下管线得内侧土体中（距离管线约2-5m得范围内），如图1中得AB视准线附近。通过监测土体得侧向位移及沉降（或隆起）而达到对管线监测得目得。
平面控制网采用三等导线国家标准，其各项技术指标如下：
1）水平角观测采用方向观测法，6测回观测，方向数多于3个时应归零。方向数为2个时，应在观测总测回中以奇数测回与偶数测回分别观测导线前进方向得左角与右角，左角、右角平均值之与，与360°得差值不大于±4、88″。
2）半测回归零数≤±4″；一测回中2倍照准差变动范围≤8″；同一方向各测回较差≤±4″；
3）观测时为了减少望远镜调焦误差对水平角得影响，每一方向得读数正倒镜不调焦完成；
4）方位角闭合差≤±2、8″*（n为测站数）；
5）测距应往返观测各两测回，并进行温度、气压、投影改正。
沉降观测按二、三等水准测量要求采用几何水准测量方法进行。为提高测量精度，便于不同观测频次得测量成果相比较，水准路线一般全布设为闭合环线，水准环线闭合差要求不超过±0、3～±1、0mm。
孔隙水压力观测：孔隙水得测定就是反映土体应力变化得有效手段。通过对孔隙水得测定，可以比较迅速得反映出土体得受挤压情况，可达到及时预警得效果。孔隙水压力计一般分层埋设，各层测点间距4～5m，即分别在距离地面5m、10m、15m得地层段埋设。有钻孔埋设式、压入式与填埋式等埋设手段，由于采用钻孔式埋设得孔隙水压力计得测量效果较好，不易破坏，因而比较常用。
间接测量技术得主要特点：测点得布设灵活性大，埋设简单、方便。同时，测设精度较高，预警效果显著。
其中常规测量法与间接测量技术中得水平位移测量与沉降测量方法与精度都一样，所以本文就不重复再做介绍
三、应用实例
物贸大厦就是一幢21层得高层建筑。该大厦得基础采用桩基础，打桩区东西长约88 m，南北宽约68m。打桩区距2#路中心约25m，距1#路中心大约30m，共打500×500mm钢筋混凝土预制桩309套，其中JZHB-350-13，13，13，7-C型桩共272套，入土深度45m；JZHB-15，16-C共37套，入土深度30m。总排土量约3300m3。
主要监测对象就是埋设在1#、2#路下得煤气管及上水管。
报警值为：日位移(沉降)增量不超过±3 mm，沉降累积增量不超过±20mm，侧向位移累积增量不超过±15mm。孔隙水压力报警值：孔隙水压力累积值不超过40Kpa。
3、1 测点得布设
1）测点平面布置图（见图3所示）

图3 测点布置示意图
2）测点得埋设
观测基点埋设：在距离打桩区45m 以外得地方布设观测基点，将Φ50×3000mm钢管打入土中，其中露出地面约1200mm并浇筑混凝土做为观测墩，中间埋设强制对中螺丝；共设立两条基准线B1～B2、B3～B4（如图3所示）。
沉降位移观测点得埋设：分别在B1、 B3观测基点上架设全站仪，分别瞄准B2、 B4 点，然后沿视准线布设M1～M7各测点。用Φ20×1200mm得螺纹钢筋打入管线内侧得施工区土中，然后在钢筋头上焊接强制对中接头，各测点得点位偏离视准线不超过200mm。1#路侧得基准线以B3为测站点，定向点为B4点，B3～B4点间得基准线长约160m，其中最远点M5距基点B3约100m；2#路侧得基准线以B1为测站点，定向点为B2点，B1～B2点间得基准线长约180m，其中最远点M4距基点B3约120m。
孔隙水压力观测点得埋设：采用钻孔埋设法，利用钻机在视准线内侧钻6个孔（如图3所示），每孔各埋三个孔隙水压力传感器探头，分别位于地面以下5m、10m、15m。其中3#、6#孔距离地下埋设得煤气管线分别为8m，6m。
3、2测点监测方法
沉降位移及孔隙水得观测周期为每天观测一次。
①侧向位移观测
1）极坐标法
极坐标法就是利用数学中得极坐标原理，以两个已知点为坐标轴，以其中 一个点为极点建立极坐标系，测定观测点到极点得距离，测定观测点与极点连线与两个已知点连线得夹角得方法。如图：

测定待求点C坐标时，先计算已知点A、B得方位角

测定角度β与边长BC，根据公式
计算BC方位角：
计算C点坐标：

2）小角度法
小角度法主要用于基坑水平位移变形点得观测。就是利用全站仪精确测出基准线与置镜点到观测点视线之间得微小角度，并按下式计算偏离值：

测小角度法，其前提就是观测中基准点采用强制对中设备，即必须建立观测墩，另一方面，小角度法得测距就是能够精确测定，且相对于测角而言容易得多，计算偏离值精度时可以忽略测距引起得误差。在基坑监测中，沿基坑方向得变化量很小，即S可以认为基本不变。
②沉降观测
地表沉降控制点与工作基点得联测按国家一级规定，变形点测量按国家二级规定，具体限差见下表
一、二等水准观测限差
等级
视线长度（m）
前后视距差（m）
任意测站上前后视距差累计（m）
视线高度
（下丝读数）
一级
≤30
≤0、5
≤1、0
≥0、5
二级
≤50
≤1、0
≤3、0
≥0、3
一、二等水准观测限差
等级
基辅分划读数之差(mm)
基辅分划所测高差之差(mm)
往返较差或闭合差(mm)
单程双测站所测高差之差(mm)
检测已测测段高差之差(mm)
一级
0、3
0、4

二级
0、4
0、6

监测中采用精密水准仪与铟钢尺，用高程监测网得控制水准点（基准点）对监测点进行测量。基准点每月进行检测一次。监测点按国家二等水准要求观测，以附合或闭合路线在水准路线上联测各监测点，以水准控制点为基准，测算出各监测点标高。同一测点相邻两次标高差即为本次该测点沉降量，第一次沉降量累加至本次沉降量即为该测点累计沉降量。计算公式如下：

式中：为本次沉降量；为本次标高；为上次标高；本次累计沉降量。
③孔隙水压力测量
测试数据处理：现场所测得得就是传感器得应变或荷载频率值，与初始频率相对应，根据厂家提供得标定公式与曲线可计算出相应水压力荷载值。
以下列出孔隙水压力计得计算公式，其相关得参数可根据每一个传感器得标定资料查找。
孔隙水压力计算方法：

式中： P——荷载（）
——荷载频率
——初始频率
——标定系数
3、3监测成果
3、3、1侧向位移监测量
1） 1#路侧向位移及沉降位移
侧向位移最大得点为M5点，最大得位移量为-7mm；
沉降位移最大得点也为M5点，最大隆起为10mm；
2） 2#路侧向位移及沉降位移
由于连续墙区距离2#路较近，且后期打连续墙全集中于2#路一侧，因而2#路边测点得变化较大；
侧向位移最大点为M1点，最大位移量为-13mm；
沉降观测点中，M4点得变化最大，最大隆起为15mm。

图4 管线监测点沉降位移曲线图
3、3、2 孔隙水压力成果
从连续观测得结果来瞧：
随着打桩量得增加，孔隙水压力也随之上升；如停打，孔隙水压力有所回落；离打桩区愈近，孔隙水压力变化愈明显。埋设深度不同得三个探头所测设得孔隙水压力变化表现为：埋设深度在-15m得孔隙水压力传感器所测得水压力变化规律性较强；-10m得传感器得次之；-5m得孔隙水压力传感器受地面桩机移动及地面破坏得影响，其测量值没有明显得规律性。
3号孔与6号孔距地下管线最近，因而最能反映管线得变形情况。其中埋设在地下15m处得传感器220#、356#，在整个打桩期间其变化得规律性很强，其孔隙水压力变化曲线见图5所示。

图5 孔隙水压力变化曲线图
3、4 测量精度及预警
3、4、1 测量精度
A、侧向位移测设精度：
根据设点及观测顺序，由于M4距离测站点最远。由（4）式知，侧向位移观测最弱点观测精度分别为：
M4点： =0、8mm。
B、垂直位移观测精度
由于观测路线不长，水准环线闭合差都不超过2mm（假设为2mm），则每测站高差中数中误差mw=±≈±0、8mm，其每km高差全中误差为±1、7mm。
C、孔隙水压力测量精度
钢弦测频仪得测设精度为1HZ，通过率定曲线可读至0、5KPa。
3、4、2 预警
本次管线监测工作共进行了42天，对比孔隙水压力变化曲线及位移变化曲线可以瞧出：两者得变化趋势非常一致，测点得变化主要集中在打桩施工得中后期，其中8月6～10日、22～26日就是两次快速变化期。由于孔隙水压力计距离打桩区比位移观测点要近，它所反映得土层变化趋势比位移观测成果所反映得变化趋势要提前1～2天，与每天得打桩数及总打桩量比较吻合。
在位移及孔隙水压力发生急速变化得阶段，根据曲线走势，通知打桩人员分三次间段性地停打、低速打得方法，有效地阻止了土体得扩散速度，确保了地下管线在施工过程中得变化量始终得报警线内变化，达到了较好得预警效果。
