液位计调试指导

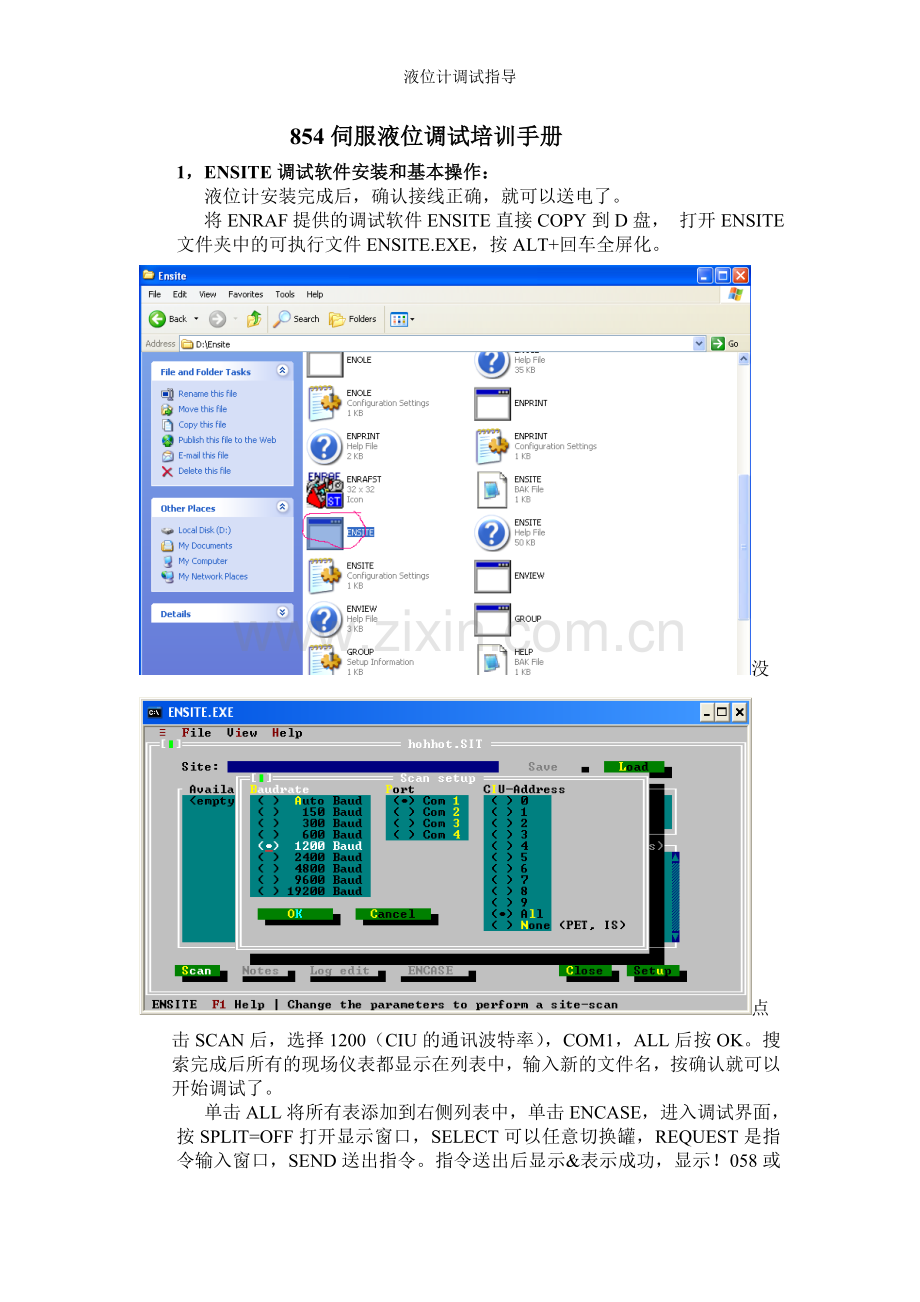

854伺服液位调试培训手册
1，ENSITE调试软件安装和基本操作：
液位计安装完成后，确认接线正确，就可以送电了。
将ENRAF提供的调试软件ENSITE直接COPY到D盘， 打开ENSITE文件夹中的可执行文件ENSITE.EXE，按ALT+回车全屏化。
没
点击SCAN后，选择1200（CIU的通讯波特率），COM1，ALL后按OK。搜索完成后所有的现场仪表都显示在列表中，输入新的文件名，按确认就可以开始调试了。
单击ALL将所有表添加到右侧列表中，单击ENCASE，进入调试界面，
按SPLIT=OFF打开显示窗口，SELECT可以任意切换罐，REQUEST是指令输入窗口，SEND送出指令。指令送出后显示&表示成功，显示！058或者！053表示失败。

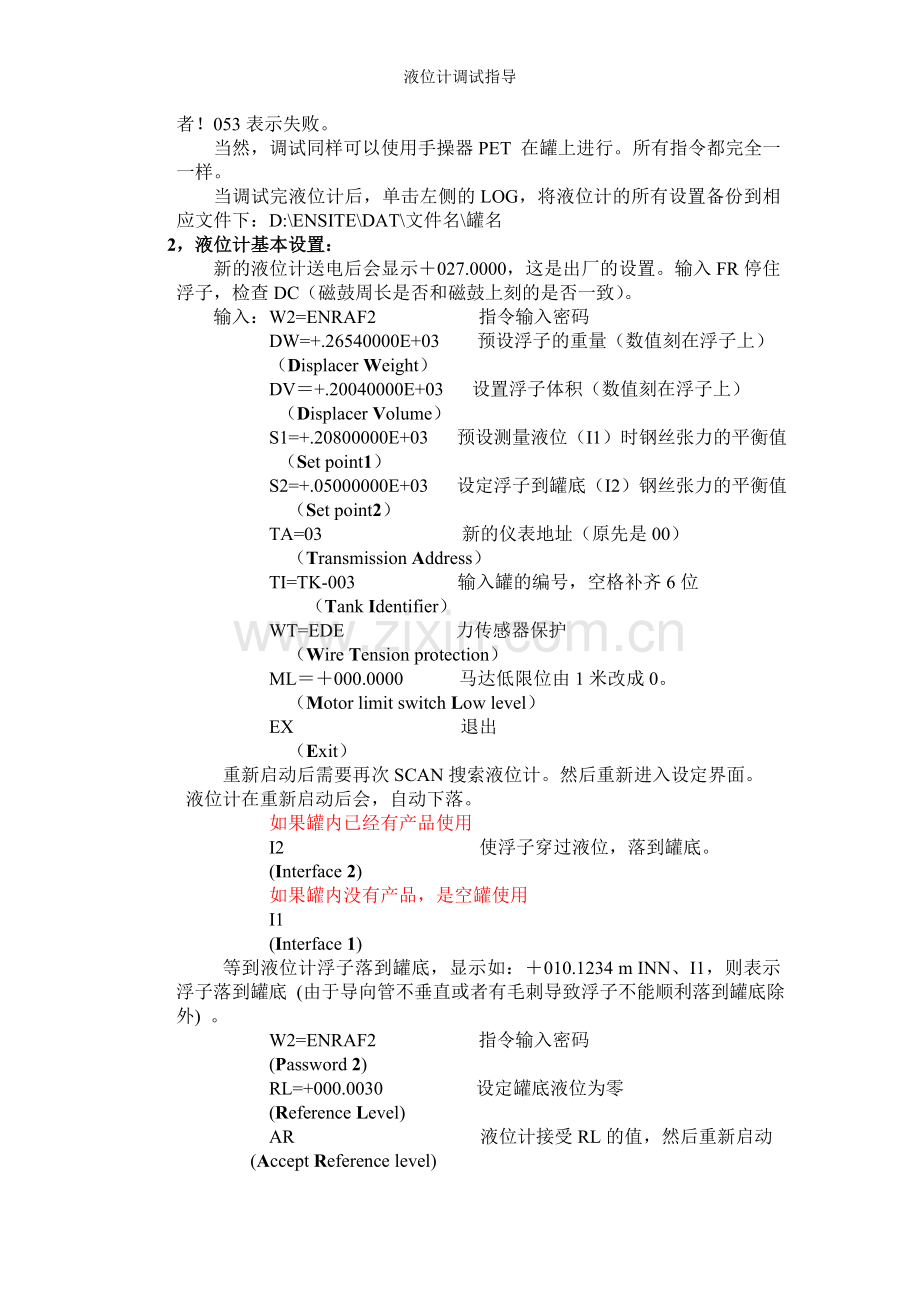

当然，调试同样可以使用手操器PET 在罐上进行。所有指令都完全一一样。
当调试完液位计后，单击左侧的LOG，将液位计的所有设置备份到相应文件下：D:\ENSITE\DAT\文件名\罐名
2，液位计基本设置：
新的液位计送电后会显示＋027.0000，这是出厂的设置。输入FR停住浮子，检查DC（磁鼓周长是否和磁鼓上刻的是否一致）。
输入：W2=ENRAF2 指令输入密码
DW=+.26540000E+03 预设浮子的重量（数值刻在浮子上）
（Displacer Weight）
DV＝+.20040000E+03 设置浮子体积（数值刻在浮子上）
（Displacer Volume）
S1=+.20800000E+03 预设测量液位（I1）时钢丝张力的平衡值
（Set point1）
S2=+.05000000E+03 设定浮子到罐底（I2）钢丝张力的平衡值
（Set point2）
TA=03 新的仪表地址（原先是00）
（Transmission Address）
TI=TK-003 输入罐的编号，空格补齐6位
（Tank Identifier）
WT=EDE 力传感器保护
（Wire Tension protection）
ML＝＋000.0000 马达低限位由1米改成0。
（Motor limit switch Low level）
EX 退出
（Exit）
重新启动后需要再次SCAN搜索液位计。然后重新进入设定界面。
液位计在重新启动后会，自动下落。
如果罐内已经有产品使用
I2 使浮子穿过液位，落到罐底。
(Interface 2)
如果罐内没有产品，是空罐使用
I1
(Interface 1)
等到液位计浮子落到罐底，显示如：＋010.1234 m INN、I1，则表示浮子落到罐底 (由于导向管不垂直或者有毛刺导致浮子不能顺利落到罐底除外) 。
W2=ENRAF2 指令输入密码
(Password 2)
RL=+000.0030 设定罐底液位为零
(Reference Level)
AR 液位计接受RL的值，然后重新启动
(Accept Reference level)
I1 (如罐内有液位，使用I2)
应该会显示＋000.0030 m INN、I1 （不一定是3mm，可能会有2mm的偏差）。
也可以根据实际检尺标定液位
确认液位显示格式为+001.5000 m INN 时输入以下指令：
（以上m带）
W2=ENRAF2
RL=+008.0000 输入从现场检到的液位
AR 液位计重新启动，接受标定值
CA (CAlibrate) 升起浮子到达液位计标定接头的卡死位置，这个过程需要很长的时间，等到浮子不再上升，这时浮子高度应该高于整个球罐的直径。（由于导向管安装不垂直，球阀安装法兰焊接不平整，标定接头安装错位，球阀没有全开等情况除外）。记下这个高度。

UN 取消CA的命令
(UNlock)
I1 落下浮子1米的距离，要求浮子进入球阀以下。
FR 停住浮子
(FReeze)
BT 液位计做平衡测试，需要5分钟。等到出现FR后。
(Balance Test)
BU 最大不平衡重量。
(Maximum Balance weight)
BV 最小不平衡重量，BU-BV<3克。
(Minimum Balance weight)
BW 记下这个数值。
(Average measured weight)
W2=ENRAF2
TT =+123.3456 输入CA的高度。
(Tank Top level)
HH=+123.3456 输入高高报警液位
(High High alarm level)
HA=+123.3456 输入高报警液位
(High Alarm level)
LA =+123.3456 输入低报警液位
(Low Alarm level)
LL =+123.3456 输入低低报警液位
(Low Low alarm level)
MH=+123.3456 输入MH=TT－0.2米的值
(Motor limit switch High level)
MZ =+123.3456 输入MH=TT－0.2米的值
(Locktest motor limit switch level)
DW =＋.12345678E+03 输入BW的值
(Displacer Weight)
S1 ＝＋.12345678E+03 S1=DW-15克
EX
这样就调试好了液位计。
液位计的显示格式如下：

如果tt位置显示FL，查温度板错误代码EM，将返回值发给相关调试人员；如果ss位置显示FL，查伺服板错误代码ES，将返回值发给相关调试人员，以便查找出错原因，确定解决办法。
标定液位计步骤：
W2=ENRAF2
RL=+000.5010 假设检尺数据为501mm
AR
修正水位步骤：
首先确定S3值，在用I2指令将浮子完全放入油品中，FR指令停止。BT做平衡测试，读出BW值减8g输入S3中。
W2=ENRAF2
L3=+000.0050 假设仪表测水位-检尺水位=5mm
(Level offset for interface 3)
EX
修正水位时L3=原来L3 值+（仪表测水位-检尺水位）
所以计算新的L3 时应该先查询原来L3 的值
3，温度设置：
A， 单点温度：
接入单点温度计三限制PT100，a、c、b接入液位计1、2、3端子，设置：
W2=ENRAF2
MN=03 （三线制PT100）
MO=+000.2000 （假设PT100的安装位置离罐参考零点0.2m）
EX
B， 两点温度：
W2=ENRAF2
MT=SPL
J0=+000.3000 液相PT100安装位置
J1=+007.0000 汽相PT100安装位置
EX
C， 三点温度：
D， 平均温度计
W2=ENRAF2
MN=09 or 16
MK=+009.0000
MO=+000.2000
EX
MK、MO时请根据平均温度计铭牌上的参数和如下图的产品规格设置：

任何时候当温度不能正常显示，请查询EM
4，伺服密度设置：

首先输入SV指令，查看伺服液位计软件版本是否包含SPUD2.2，如果包含的是SPUB2.2，则不具有测量伺服密度功能。设置：
DI=K （密度单位设置，默认值为K-Kg/m3）
DW=BW值 （对浮子进行平衡测试BT，确保BU-BV<3g，将BW值输入DW）
DV=+.20520000E+03 （浮子的体积刻在浮子上，单位：cm3）
DB=+000.3000 （最高密度测量点D9的中点，距液面0.3m）
DZ=+000.3000 （最低密度测量点的中点，距罐零点0.3m）
SD=D or U （密度测量方向，D从上至下，U从下至上）
指令D0 – D9，每个密度测量点的中点
指令R0 – R9，对应点测量的伺服密度
SC 查询十个测量点密度的平均值，只有当所有密度点测量完成时才能查询
伺服密度的内部计算公式：

其中：
R = measured servo density n (n: 0 .. 9)
A1 = density scale factor
A2 = density offset factor [kg/m3]
RF = ambient air density [kg/m3], default value +.12250000E+01
Wire tension = tension in the measuring wire, measured by the force transducer
伺服密度正常情况下是不需要修正的，如果伺服液位计测量的伺服密度和检尺数据相差太大，需要和相关ENRAF 调试工程师联系，帮助分析原因，确定修正方案。
从伺服密度的计算公式可以看出，可以通过调整A1（比例系数）和A2（偏移量）修正伺服密度。
A2new= A2+（R-Rsc）
其中：
R = 计量员检尺的平均密度
Rsc = 伺服液位计测得的平均密度
5，HIMS密度设置：
HIMS密度的测量原理：
通过罐底的压力变送器P1测量P1以上液柱的静压h、罐内的气相压力（通过P3测量）参见下图。

在P1以上的液位高度为h，通过液位计测量的液位减去LP的值。LP是P1压力变送器相对于罐参考零点的高度。
产品的视密度可以按以下公式计算：

其中： P7 = （P1 – P3）+ corr
P1 = 压力变送器P1的压力 [Pa]
P3 = 压力变送器P3的压力 [Pa]
Corr 各种修正系数
LP = 压力变送器P1到罐零位的距离 [m]
LG = 本地的重力加速度 [m/s2]
Level 液位计测量的液位 [m]
各种修正系数:
A,空气密度修正
HIMS所用的压力变送器一般为差压变送器，负压室通大气。要得到真空中的密度，还必须进行补偿。差压变送器P1和P3在大气侧的压力为：

其中 LP = P1到罐零位的距离
LM = P3到罐零位的距离
RF = 大气的密度（kg/m3）
LG = 本地的重力加速度（m/s2）
一般缺省的值为1.225 kg/m3，如果需要得到空气中的密度，可输入RF=0。
B, 气相密度修正
产品液位以上的气相将影响P1压力的测量，所以必须经过修正：

其中 LM = P3到罐零位的距离
Level = 测量到的产品的液位
RG = 气相的密度（kg/m3）
LG = 本地的重力加速度（m/s2）
C, P7的计算
综合以上各种因素，最终参与密度计算的压力的计算公式如下：

P7就是经过空气和气相修正的静压力，在HIMS系统中用于密度的计算。
入RF=0。
HIMS密度相关参数设置：
W2=ENRAF2 进入密码保护2
PI= K 压力单位kPa
DI= K 密度单位kg/m3
LM= 格式按照LD的规定，P3到罐零位的距离。
LN= 格式按照LD的规定，为最低的HIMS密度测量的液位高度，
缺省为3.5m。当液位低于LN时，将沿用最后一个有效的密
度，因为低液位时会产生比较大的误差。
LP= 格式按照LD的规定，P1到罐零位的距离。
PA= 压力变送器的开关，例如：
1-3：表示有压力变送器P1和P3
1--：表示只有压力变送器P1
LG= 本地的重力加速度。
RF= 大气的密度，缺省为1.225 kg/m3。
RG= 罐内气相的密度。
HT= HIMS和HTG的选择开关。‘I‘表示HIMS测量。
DL= 密度的低限报警值。
DU= 密度的高限报警值。
HD= 密度报警的回差值。
M1= 压力变送器P1的量程下限。
M3= 压力变送器P3的量程下限。
H1= 压力变送器P1的量程上限。
H3= 压力变送器P3的量程上限。
PH= 压力报警的回差值。
O1= 压力变送器P1 的零点漂移
O2= 压力变送器P2 的零点漂移
EX 退出密码保护
最后用凑值法设定LP，更改LP值，直到QQ指令读出的HIMS密度和检尺密度完全一致。
注意：
1， 当液位重新标定后将影响到HIMS密度的测量，必须重新修正LP值！
2， P1、P2、P3对应压力变送器的通讯地址必须设为1、2、3！
6，模拟输出（4-20mA）
MPU_II的回路电压：12VDC<=U<=64VDC （在模拟输出端测量）
当回路电压超过36VDC必须在回路中串联电阻，如下图：

从图中我们可以计算出所需串联电阻的最小值为：

所需串联电阻的最大值为：

模拟输出在工厂中已经标定完成，调试过程只须确认A3、A4值和标注在MPU板上的A3、A4值完全一致。设定如下参数：
W2=ENRAF2 输入2级保护密码
AM=+000.0000 4mA输出时对应的液位
AN=+010.0000 20mA输出时对应的液位
AK=L 根据下表和客户要求设定AK值
EX 退出设置

调试过程中还可以通过指令：
AO 查询即时输出电流
AQ 查询模拟输出状态
EA 查询模拟输出错误
MPU_II 模拟输出相关参数如下：
