外墙幕墙施工.docx

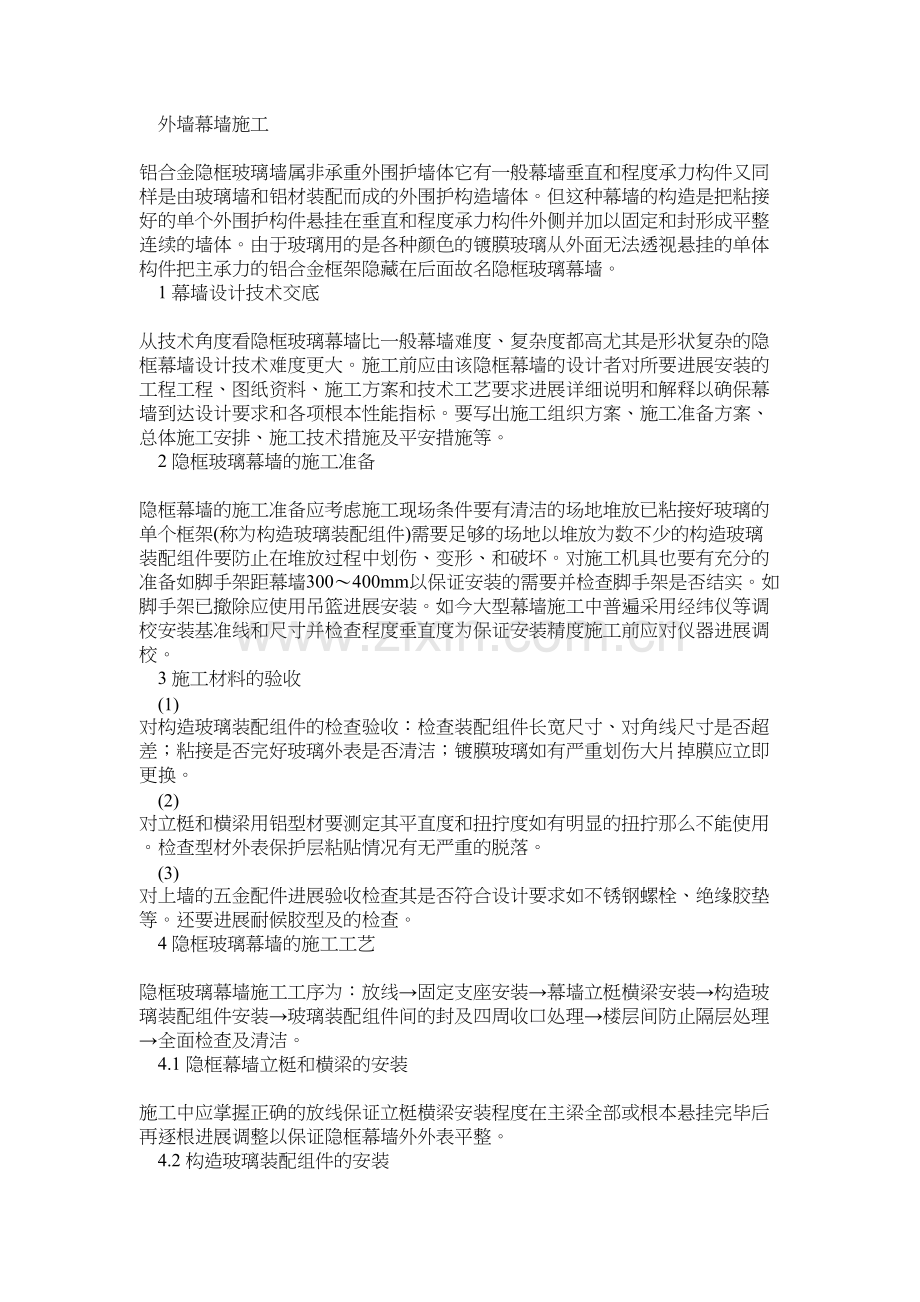

外墙幕墙施工 铝合金隐框玻璃墙属非承重外围护墙体它有一般幕墙垂直和程度承力构件又同样是由玻璃墙和铝材装配而成的外围护构造墙体。但这种幕墙的构造是把粘接好的单个外围护构件悬挂在垂直和程度承力构件外侧并加以固定和封形成平整连续的墙体。由于玻璃用的是各种颜色的镀膜玻璃从外面无法透视悬挂的单体构件把主承力的铝合金框架隐藏在后面故名隐框玻璃幕墙。 1 幕墙设计技术交底 从技术角度看隐框玻璃幕墙比一般幕墙难度、复杂度都高尤其是形状复杂的隐框幕墙设计技术难度更大。施工前应由该隐框幕墙的设计者对所要进展安装的工程工程、图纸资料、施工方案和技术工艺要求进展详细说明和解释以确保幕墙到达设计要求和各项根本性能指标。要写出施工组织方案、施工准备方案、总体施工安排、施工技术措施及平安措施等。 2 隐框玻璃幕墙的施工准备 隐框幕墙的施工准备应考虑施工现场条件要有清洁的场地堆放已粘接好玻璃的单个框架(称为构造玻璃装配组件)需要足够的场地以堆放为数不少的构造玻璃装配组件要防止在堆放过程中划伤、变形、和破坏。对施工机具也要有充分的准备如脚手架距幕墙300400mm以保证安装的需要并检查脚手架是否结实。如脚手架已撤除应使用吊篮进展安装。如今大型幕墙施工中普遍采用经纬仪等调校安装基准线和尺寸并检查程度垂直度为保证安装精度施工前应对仪器进展调校。 3 施工材料的验收 (1) 对构造玻璃装配组件的检查验收：检查装配组件长宽尺寸、对角线尺寸是否超差；粘接是否完好玻璃外表是否清洁；镀膜玻璃如有严重划伤大片掉膜应立即更换。 (2) 对立梃和横梁用铝型材要测定其平直度和扭拧度如有明显的扭拧那么不能使用。检查型材外表保护层粘贴情况有无严重的脱落。 (3) 对上墙的五金配件进展验收检查其是否符合设计要求如不锈钢螺栓、绝缘胶垫等。还要进展耐候胶型及的检查。 4 隐框玻璃幕墙的施工工艺 隐框玻璃幕墙施工工序为：放线固定支座安装幕墙立梃横梁安装构造玻璃装配组件安装玻璃装配组件间的封及四周收口处理楼层间防止隔层处理全面检查及清洁。 4.1 隐框幕墙立梃和横梁的安装 施工中应掌握正确的放线保证立梃横梁安装程度在主梁全部或根本悬挂完毕后再逐根进展调整以保证隐框幕墙外外表平整。 4.2 构造玻璃装配组件的安装 构造玻璃装配组件可由上至下安装也可由下至上安装一般可随土建施工进度大部均由上而下安装。从下而上安装应待构造装饰施工完毕否那么安装时易遭到土建施工的破坏。上墙分内装或外装假设按形式分也可分为内块式悬挂法和外压板式悬挂法。不管用何种形式悬挂固定前要逐块调整组件至互相平齐、间隙一致板面外表的平整采用刚性直尺或铝方通料来进展测定。对不平整的部位应调整固定块的位置或参加垫块。可采用木质材料或半硬材料制成的尺寸模块插入两板间的间隙以确保间隙一致。插入的模块在装配件固定后应取出以保证板间有足够的位移空间。 在玻璃装配组件安装过程中当幕墙整幅高度或宽度方向尺寸较大时特别要注意安装过程中的累积误差适时进展调整只有全体构造玻璃装配组件固定完毕后外表的平整度和垂直度才真正代表隐框幕墙的外形形象。 4.3 装配组件间的封 (1) 检查衬杆(泡沫杆)材料尺寸是否符合设计要求。 (2) 对封部位要进展外表清洁处理。先去除组件间外表灰尘用挥发性强的溶剂擦除被封外表的油污和脏物再用洁布清擦一遍以保证组件间外表干净及无溶剂存在。 (3) 封耐候胶应与玻璃、铝材粘接结实胶面平整光滑玻璃清洁无污物。封胶外表处理是隐框下班幕墙外观质量的主要衡量。 (4) 在放置定位衬杆时要注意放置深浅位置是否正确过深或过浅都会影响封效果。衬杆放置深度不够会影响注入耐候胶的厚度使胶过薄容易破裂形成气漏水漏同时衬杆容易在刮胶时被拉出或拉动。如衬杆放置位置过深不仅浪费耐候胶而且会有热胀冷缩变化中因胶太厚弹性明显下降而使胶层拉裂破坏封性能同样开成水漏气漏。注入耐候胶的厚度应为两板间胶缝宽度的一半这也是放置衬杆的适宜位置。 (5) 在压平及刮去多余间隙的封胶要设计相应的刮胶工具。为确保玻璃外表不被胶污染应预先沿注胶玻璃边缘贴上纸基保护胶带刮胶完毕后再将胶带撕去。 (6) 在阴雨天或室外温度低于5的气候下严禁室外进展耐候构造封胶的注入工作以保证幕墙的封性能。内容总结（1）外墙幕墙施工 铝合金隐框玻璃墙属非承重外围护墙体它有一般幕墙垂直和程度承力构件又同样是由玻璃墙和铝材装配而成的外围护构造墙体（2）1 幕墙设计技术交底 从技术角度看隐框玻璃幕墙比一般幕墙难度、复杂度都高尤其是形状复杂的隐框幕墙设计技术难度更大（3）如今大型幕墙施工中普遍采用经纬仪等调校安装基准线和尺寸并检查程度垂直度为保证安装精度施工前应对仪器进展调校
