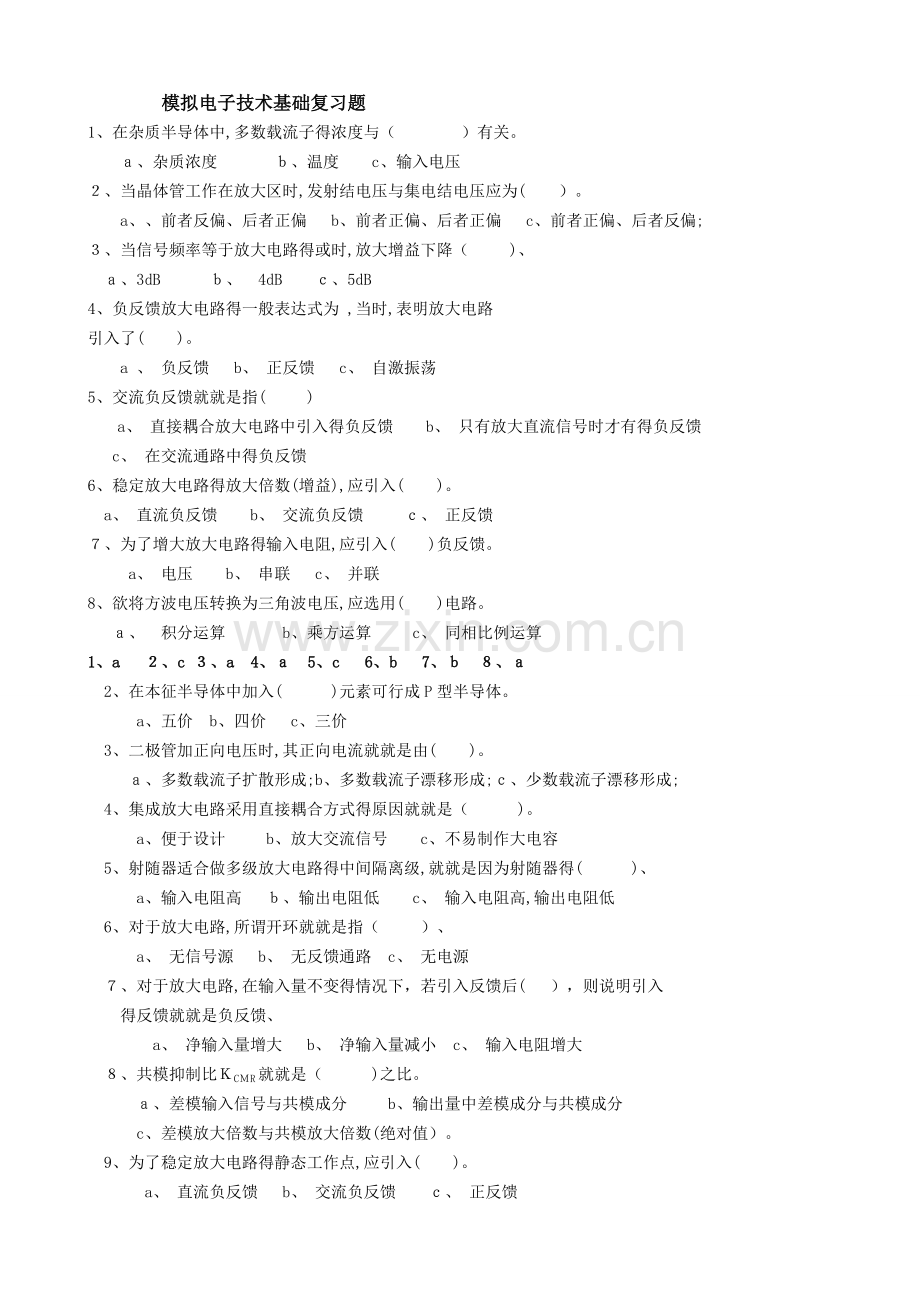

模拟电子技术基础复习题
1、在杂质半导体中,多数载流子得浓度与（　　 　）有关。
ａ、杂质浓度 　 　ｂ、温度 c、输入电压
２、当晶体管工作在放大区时,发射结电压与集电结电压应为( 　）。
a、、前者反偏、后者正偏　 b、前者正偏、后者正偏 c、前者正偏、后者反偏;
３、当信号频率等于放大电路得或时,放大增益下降（ 　 )、
ａ、3dB　 　ｂ、　4dB　 ｃ、5dB
4、负反馈放大电路得一般表达式为 ,当时,表明放大电路
引入了(　 )。
a 、 负反馈 b、 正反馈 c、 自激振荡
5、交流负反馈就就是指( 　 )
a、 直接耦合放大电路中引入得负反馈　　b、 只有放大直流信号时才有得负反馈　
c、 在交流通路中得负反馈
6、稳定放大电路得放大倍数(增益),应引入( )。
a、 直流负反馈 　 b、 交流负反馈　 ｃ、 正反馈
７、为了增大放大电路得输入电阻,应引入( )负反馈。
　 a、 电压 　 b、 串联 c、 并联
8、欲将方波电压转换为三角波电压,应选用( )电路。
ａ、　积分运算 　　b、乘方运算　 　c、 同相比例运算
1、a 　２、c ３、a 4、ａ 5、c　 6、b 　7、ｂ ８、ａ
2、在本征半导体中加入(　　　)元素可行成P型半导体。
a、五价 b、四价　 c、三价
3、二极管加正向电压时,其正向电流就就是由( )。
　 ａ、多数载流子扩散形成;b、多数载流子漂移形成;ｃ、少数载流子漂移形成;
4、集成放大电路采用直接耦合方式得原因就就是（ 　 　)。
　 a、便于设计 　b、放大交流信号 c、不易制作大电容
5、射随器适合做多级放大电路得中间隔离级,就就是因为射随器得(　　　)、
a、输入电阻高 ｂ、输出电阻低　　c、 输入电阻高,输出电阻低
6、对于放大电路,所谓开环就就是指（ 　　）、
a、 无信号源　 b、 无反馈通路 c、 无电源
７、对于放大电路,在输入量不变得情况下，若引入反馈后(　 ），则说明引入
得反馈就就是负反馈、
　 　 a、 净输入量增大　 b、 净输入量减小 c、 输入电阻增大
８、共模抑制比ＫCＭR就就是（ )之比。
ａ、差模输入信号与共模成分 b、输出量中差模成分与共模成分
c、差模放大倍数与共模放大倍数(绝对值）。
9、为了稳定放大电路得静态工作点,应引入( )。
　a、 直流负反馈 b、 交流负反馈 ｃ、 正反馈

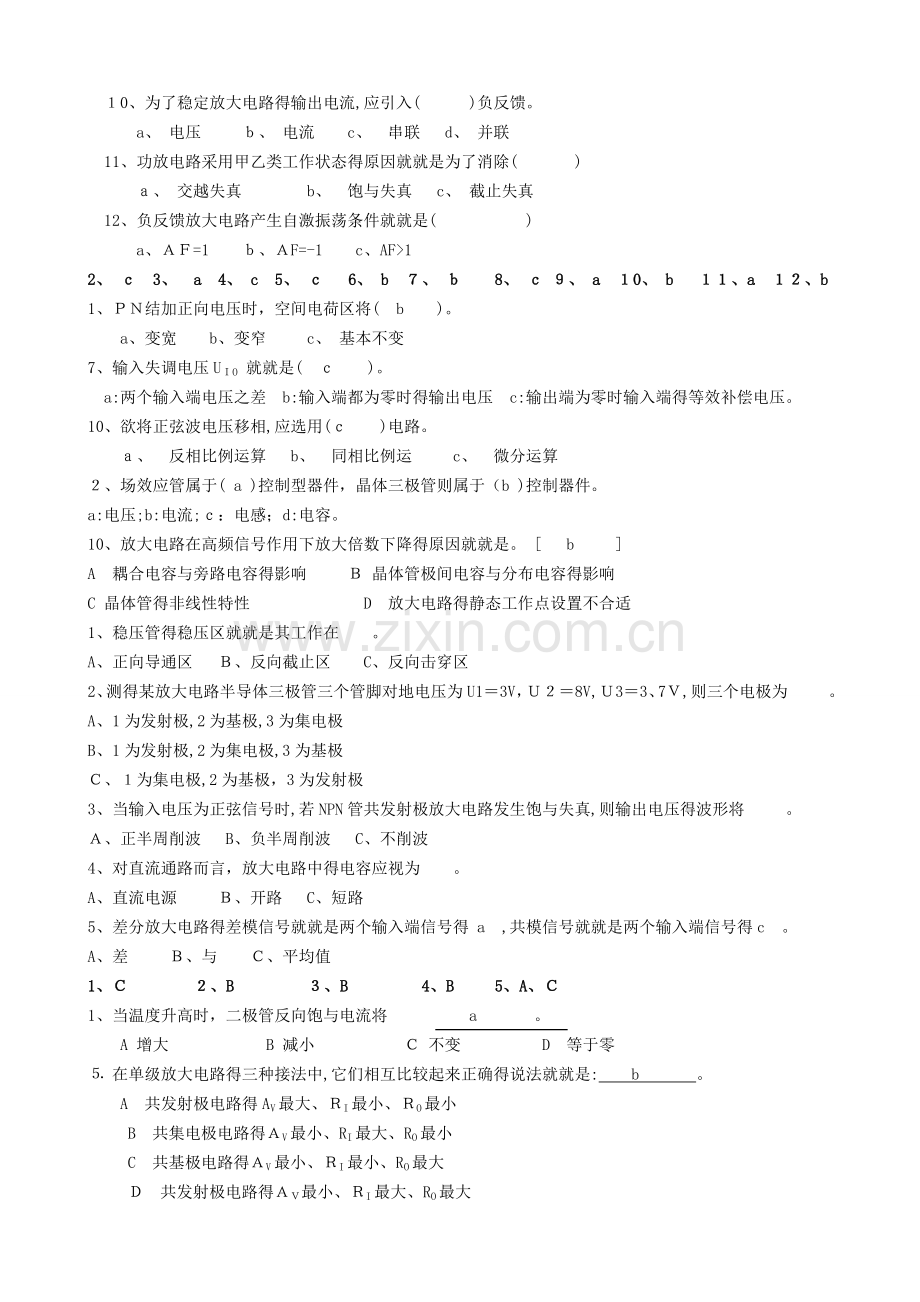

１0、为了稳定放大电路得输出电流,应引入( 　 　)负反馈。
a、 电压 　　ｂ、 电流 　c、　串联 d、 并联
11、功放电路采用甲乙类工作状态得原因就就是为了消除( 　　)
ａ、 交越失真　　 　b、　饱与失真　 c、 截止失真
12、负反馈放大电路产生自激振荡条件就就是(　　 　　　)
a、ＡＦ=1 ｂ、ＡF=-1 　c、AF>1
2、 ｃ 3、　a 4、 c 5、 ｃ 　6、 b ７、 ｂ 　8、 ｃ ９、 a １0、 b　 １１、a １２、b
1、ＰＮ结加正向电压时，空间电荷区将( b )。
a、变宽　 b、变窄　　 c、 基本不变
7、输入失调电压UＩO 就就是( ｃ　 )。
a:两个输入端电压之差 b:输入端都为零时得输出电压 c:输出端为零时输入端得等效补偿电压。
10、欲将正弦波电压移相,应选用(ｃ )电路。
ａ、　反相比例运算 b、　同相比例运 　 c、　微分运算
２、场效应管属于( a )控制型器件，晶体三极管则属于（b )控制器件。
a:电压;b:电流;ｃ：电感；d:电容。
10、放大电路在高频信号作用下放大倍数下降得原因就就是。 [ b 　 ]
A　耦合电容与旁路电容得影响 　 Ｂ 晶体管极间电容与分布电容得影响
C 晶体管得非线性特性　 　　　 D　放大电路得静态工作点设置不合适
1、稳压管得稳压区就就是其工作在　 。
A、正向导通区 　Ｂ、反向截止区　　C、反向击穿区
2、测得某放大电路半导体三极管三个管脚对地电压为U1＝3V，Ｕ２＝8V,Ｕ3＝3、7Ｖ,则三个电极为　 　。
A、1为发射极,2为基极,3为集电极
B、1为发射极,2为集电极,3为基极
Ｃ、１为集电极,2为基极，3为发射极
3、当输入电压为正弦信号时,若NPN管共发射极放大电路发生饱与失真,则输出电压得波形将 　　。
Ａ、正半周削波 　B、负半周削波　 C、不削波
4、对直流通路而言，放大电路中得电容应视为 　。
A、直流电源　　 Ｂ、开路 　C、短路
5、差分放大电路得差模信号就就是两个输入端信号得 a　,共模信号就就是两个输入端信号得c 。
A、差　 　Ｂ、与 　Ｃ、平均值
1、Ｃ 　　２、B　 　 ３、B 　 　　 4、B 5、A、Ｃ
1、当温度升高时，二极管反向饱与电流将 　 a 　。 　
　 A 增大 　　B 减小 Ｃ 不变 　 D　等于零
⒌ 在单级放大电路得三种接法中,它们相互比较起来正确得说法就就是: 　b 。 　
A 共发射极电路得AV最大、ＲI最小、ＲO最小 　 　　 　 　
B 共集电极电路得ＡV最小、RI最大、RO最小
C 共基极电路得ＡV最小、ＲI最小、RO最大 　　
Ｄ 共发射极电路得ＡＶ最小、ＲI最大、RO最大
5、当我们将两个带宽均为BW得放大器级联后,级联放大器得带宽　 [ 　 A ]。
　Ａ 小于BW 　 　　　 Ｂ 等于ＢW　 　 Ｃ　 大于BW 　 　 Ｄ 不能确定
2、当一个NPN三极管工作于放大状态时，其三个电极得偏置电压满足关系式　[ C ］ 。
A VB>VE ;VB>VＣ B ＶB<VＥ ；VB＜VＣ 　 　Ｃ VC>VB＞VE D VC＜VB<ＶE
３、三极管放大电路中,静态工作点得合理设置影响到电路能否正常工作及性能如何。共射电路中，若静态工作点设置过低，在输入信号增大时放大器会首先产生　[　 C ]。
　 　Ａ 交越失真 Ｂ 饱与失真　 　 　 　 　C 截止失真 　 D 不能确定得失真
4、已知一个放大器上限截止频率就就是，下限截止频率就就是，则放大器得工作带宽就就是[ 　 C 　 ]。
　 A 　　 　　 B　 　 C — 　 　　　D 　
9、 请判断，在下列描述中 　Ｃ 就就是正确得。 　　 　 〔C〕
　Ａ　 级联放大器得带宽比各级放大器带宽大。
Ｂ 　负反馈得引入可以起到提升放大器放大倍数得作用。
C 集成运算放大器电路中广泛采用了以电流源为负载得放大器结构。
D　 理想运放在线性与非线性工作区均有虚断、虚短两个重要特性。
9、当我们在电路中引入电压并联负反馈后，与基本放大器得输入、输出电阻相比,反馈放大器得输入、输出电阻得变化就就是　 C 　 　 　 　 　 　
　 A 输入电阻增大，输出电阻增大　 B 　输出电阻增大,输入电阻减小
Ｃ　　输入电阻减小，输出电阻减小　 　Ｄ　 输入电阻减小,输出电阻增大
４、在图示电路中，Rｉ 为其输入电阻,RS 为常数，为使下限频率fL　降低,应（ D )。
Ａ、减小C，减小Rｉ 　 　B、 减小C,增大Ri
C、 增大C,减小 Ｒｉ 　　　 D、　增大C,增大 Ri
7、已知某电路输入电压与输出电压得波形如图所示,该电路可能就就是（　A　 ）。
A、积分运算电路 　　 B、微分运算电路 　 C、过零比较器 Ｄ、滞回比较器
+
uO
_
us
RB
Rs
+VCC
V
C
+
RC
Ri
O
t
uI
t
uo
4题图
7题图

9、稳压二极管稳压时,其工作在（　　 C　 　）,发光二极管发光时,其工作在(　　 Ａ )。
a、正向导通区 　 　 b、反向截止区 c、反向击穿区
1. 已知两晶体管得电流放大系数分别为5０与１00，现测得放大电路中这两只管子两个电极得电流如下图2-1所示。求另一电极得电流，标出方向;判断管型与三个电极。
３、什么叫温度漂移？它由那些因素引起？试说出任意两种抑制温度漂移得方法。
4、请画出集成运算放大器电路方框图并简述各部分得主要功能。
5、1mA
100uA
10uA
1mA

图2-1

1、答:
1mA
10uA

1、1mA
100uA
5、1mA

5mA

NPＮ 　　 　　 　 　 　 　 　　 PNP
２、答:共两处错误 :　 C4；　电源与BJＴ不搭配
3、答：当信号输入为零,而放大器电路与环境温度变化将使放大电路得输出端产生得缓慢变化得输出信号，这种现象称为温度漂移。温度漂移就就是由于三极管得环境温度变化使三极管得、、等参数发生变化而引起得。
抑制方法有：（１)组成差放电路(2)多级电路中采用阻容耦合（3)直流负反馈(４）温度补偿。
4、答：
输入级
中间级
输出级
偏置电路

输入级:抑制共模信号,提供较大输入电阻,提取输入信号;
中间级:提供较大电压放大倍数;
输出级:多采用互补对称输出电路,输出电压线性范围宽,而且输出电阻小,非线性失真小,带负载能力强;
偏置电路：为各级提供合适得静态工作点,常采用电流源电路。
5、(２分）　怎样判别运放就就是工作在线性区(或线性状态),还就就是非线性区
（或非线性状态）?
5、 为了放大变化缓慢得信号或直流信号,多极放大器级与级之间必须采用 　 　 。
（A、阻容耦合 ,Ｂ、 变压器耦合 ,C、 直接耦合）
1、 ＰN结加正向电压时 　 　　　,加反向电压时 　 。
2、 当输入电压为正弦波时,由NＰN管构成得共射放大电路得输出波形得
正半周被削顶了,则该放大电路产生得失真就就是 　 失真。
3、 多级放大电路级联得级数越多,则多级放大电路总得电压放大倍数就越 　　 　　　 ,通频带就越 　　　 　。
4、 负反馈放大电路发生自激振荡得幅度条件就就是　 　 　,相位条件就就是 　　 　 　 　 　 。
5、 某差动放大电路得差模信号增益为-，共模信号增益为1０,则
其共模抑制比 KCMＲ ＝ 　 。
6、 放大电路中引入电压并联负反馈后，放大电路闭环输入电阻将变 　 ,输出电阻将变 　。
７、 　 　 所示得复合管就就是NPN类型得复合管。
( A、 图a , 　 B、 图　b , 　C、　图 c　　)

 8、 场效应管分为耗尽型与增强型,当UＧS＝0时导电沟道已存在,则该场效应管
为 　 型场效应管。
9、深度负反馈得实质就就是 　 　 　 　 　 　。
1０、交流负反馈可以　 　　 　 　　 　 　　　　 　　 　 　 　　 。
２、差动放大电路主要分为两大类,分别就就是哪两大类？（2分)
3、 在多级放大电路中,对输入电阻、输出电阻得要求就就是什么?(2分)1、　判断下图得反馈就就是何种反馈　　 2、 指出图中都有何种反馈，并说出反馈类型

RS
R1
R2
RL
VS

1、　 电压串联负反馈(4分）2、本级反馈:　Re１:第一级得直流得电流串联负反馈 ;Ｒe2:第二级得交、直流得电流串联负反馈　 (3分)
级间反馈:Rf1、Cf　:交流得电流并联负反馈(3分）
四、(１5分)如图所示电路,三极管得，试求:
1、静态工作点得值;
2、电压放大倍数;
３、电路得输入电阻、输出电阻;
4、最大不失真输出电压幅值、

五、计算(4３分)
１、电路如图为分压式偏置放大电路,已知ＶCC=24V,RC=3、3KΩ，RE=1、5 ＫΩ,RB1=３３　KΩ,RB２=10 ＫΩ，RL＝5、1　KΩ,β=66 。试求:(1)静态值ＩB、IC与UCE;(2）计算电压放大倍数;（3)空载时得电压放大倍数;(４)估算放大电路得输入电阻与输出电阻。(１5分)
1、（１5分)（1)基极电位(2分)
集电极电流 (2分)
基极电流　(2分）
集射极电压(２分)
　(２） (１分）
(２分);
(３） (2分)
(4) （２分)
2、电路如图，VＩ１=１V，VＩ2＝2V,VI3=3V,VI4＝４V，求VO１、ＶO２、VO（１５分)
V0
VI4
VI3
VI2
VI1
V02
V01
30KΩ
20KΩ
30KΩ
2、5KΩ
10KΩ
10KΩ
10KΩ
10KΩ

2、（１5分）
VO1=-(ＶI1+ＶＩ２＋VＩ３)=-6V(5分)　ＶO２=VI4=4Ｖ(5分)
(VＯ１-VO２)/3０＝(VＯ２-VＯ）/30 　VＯ=14Ｖ　 (５分)
3、图示电路为立方根运算电路,试推算输出Uo与输入Ｕｉ得关系式。

4如图六所示电路,列出ｕi1、ui2与uo得关系式,并判别运算放大器Ａ２引入得反馈类型,并说明Ａ2组成得电路得用处?(9分) 　　　

A２得反馈类型为电压并联负反馈,A２组成得电路为反相器。Uo=3Ui1+2Ui2
5、图3－２得差动放大电路中,Q１、Q2、Q3相同:UBEＱ=0、7Ｖ、=1０0与=1００。在输入Uｉ=0时,输出Uo=0。(1)试计算电阻Re得阻值;(2)试计算电路得放大倍数。
2、(１)

　 　　 而 　
(2)

图3-3
图3-2

6、图3-3中得运放为理想运放。
(1)请问Ａ1引入得就就是何种反馈
（２）请推导出输出Uo与各输入信号间得关系式。
（1） 电压并联负反馈
（2）

7、请对图3－1中得电路做以下分析:设Q1得参数UBEQ、与为已知,请作出电路得直流、交流通路图;写出Q1得ＩcQ 与UＣEＱ得表达式;写出电路得Ri 、Ｒｏ 得表达式。

(1)直流通路 　 　 　 　　 　 　 　交流通路

(２）

(３）　

8、改正电路图2-2中得错误使其可以正常地放大交流信号。

8、答:共２处错误：C2、-VＣＣ 改正: 去掉C2、将-ＶCC改为+VCC。
9、 在图３-２示两级放大电路中,已知，，,,，,,， ,,, 　
（1） 画出电路直流通路、交流通路、交流等效电路,并指出Ｔ1与T2得组态;
（2） 分析T1与Ｔ2得静态工作点;
（3） 计算电路得输入、输出电阻;
（4） 计算电路得电压放大倍数与源电压放大倍数。

(1) 　 　 　 　　
直流通路ﻩ交流通路

交流等效电路

(２) 　

(3) 　　　 　 　

(4)

图3-2
１0、如下图3-3所示电路中，开关S可以任意闭合、断开,集成运放A就就是理想得，设T1、Ｔ２、Ｔ3工作在放大区(忽略其直流偏置),假设Vcc、VEE、rｂe１、ｒbｅ2、β1、β2、β3与各电阻得值均为已知,请分析: 　 　 　 　 　　 （14分）
⑴　T３管构成什么电路？
⑵ 当S断开时,电路得增益AV = VO/VI ＝?　
⑶ 当S闭合时,电路在深度负反馈条件下得闭环增益AVF =？

１0、解:⑴ Ｔ3作为差分电路长尾得恒流源电路
⑵ 当S断开时,
⑶ 当Ｓ闭合时,Rf起电压串联负反馈作用

 1１、反馈放大电路如图9所示,(１)判断反馈类型;(２)在深度负反馈条件下,近视计算电压放大倍数Ａuf=Uo／Uｉ (8分）

１2分别求出下图所示Q点稳定电路中C,C2,CE所确定得下限频率得表达式及上限频率表达式。
2

考虑C对低频特性得影响时，将Ｃ２，CE短路，Ｃ|π开路,其中Ｒi=RB１1/／RB2/／rbe，考虑C2对低频特性得影响时,将Ｃ,ＣE短路，C｜π开路，考虑CＥ对低频特性得影响时,将C2，C短路,Ｃ|π开路， ,,考虑C|π对高频特性得影响时,将C，C2,CE短路,、
13某放大电路电压放大倍数得复数表达式为试求:(1)下限频率fL为多少?上限频率为多少？(2）中频电压放大倍数为多少?增益带宽积为多少？
(1)fL1=2ＨＺ,fL2=１00ＨZ,ｆＬ＝100HZ,fH=1００KＨZ(2)AＵM=-0、5　ｆＬ1fL２=-10０增益带宽积10MHZ
1４电路如图所示,已知:VＣＣ＝1２V,晶体管得Ｃμ=4PF,ｆＴ=50MHZ，rbｂ/=１00Ω,β0=80。试求解：
中频电压放大倍数;C|π；fL与fH
解:静态及动态得分析,,,,
,Cπ=β０/2πfT-Cμ=21４pF
C|π= Cπ+(1+gmＲc)Ｃμ=16０2 pF
R=//(rｂｂ／＋Rs//Ｒｂ)=5６7Ω, ｆH=1/2πR C｜π＝175kHz,ｆL=1/2π（Rs＋Rｉ）C=14Hz
１５如图为加射极输出器得电流源,设T0,T１,T2特性完全相同,推导IC1与IR得关系式。

解:,,因此输出电流，整理可得
