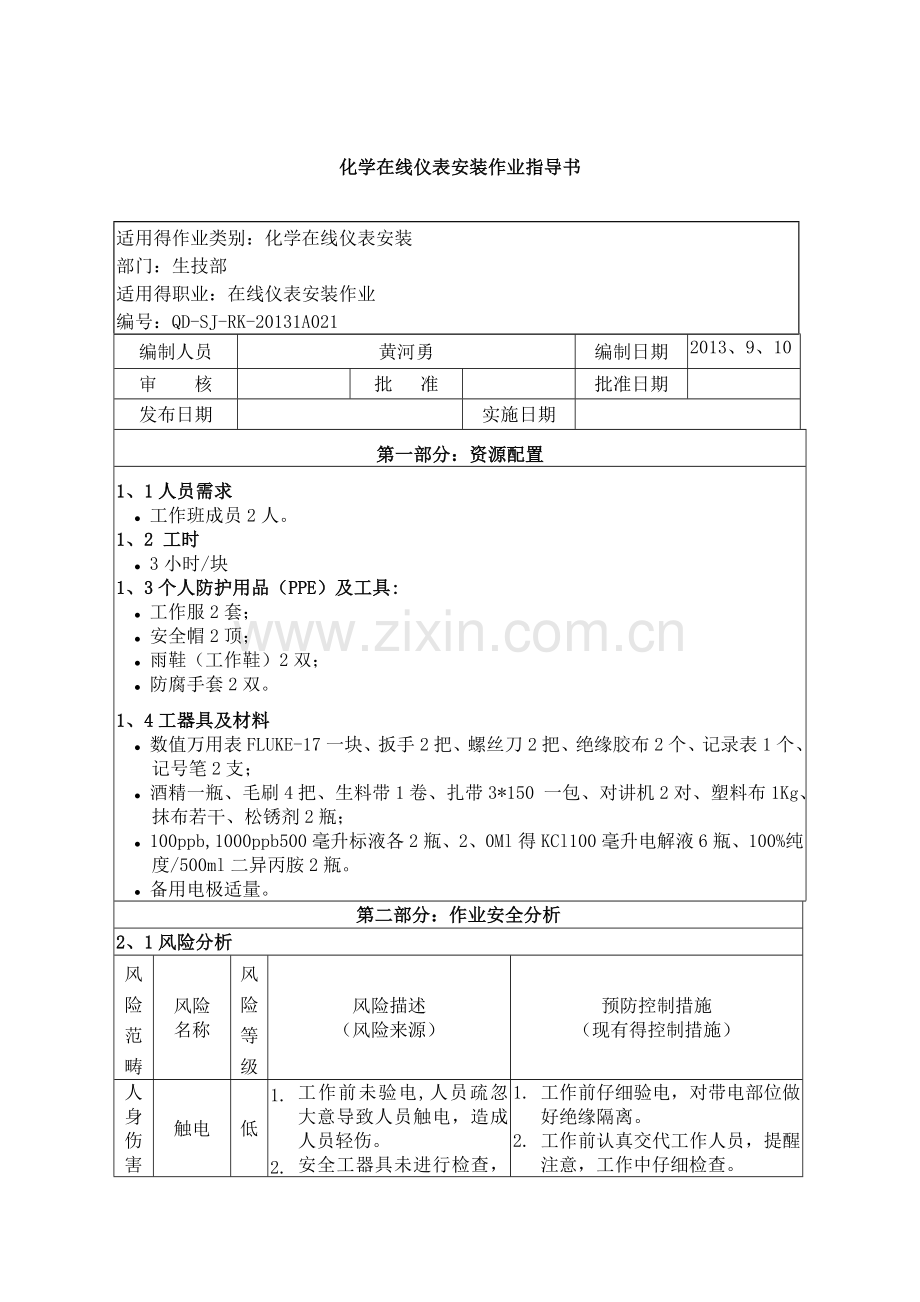

化学在线仪表安装作业指导书
适用得作业类别：化学在线仪表安装
部门：生技部 　
适用得职业：在线仪表安装作业
编号：QD-SJ-RK-20131A021
编制人员
黄河勇
编制日期
2013、9、10
审 核

批 准

批准日期

发布日期

实施日期

第一部分：资源配置
1、1人员需求
l 工作班成员2人。
1、2 工时
l 3小时/块
1、3个人防护用品（PPE）及工具:
l 工作服2套；
l 安全帽2顶；
l 雨鞋（工作鞋）2双；
l 防腐手套2双。
1、4工器具及材料
l 数值万用表FLUKE-17一块、扳手2把、螺丝刀2把、绝缘胶布2个、记录表1个、记号笔2支；
l 酒精一瓶、毛刷4把、生料带1卷、扎带3*150 一包、对讲机2对、塑料布1Kg、抹布若干、松锈剂2瓶；
l 100ppb,1000ppb 500毫升标液各2瓶、2、0Ml得KCl100毫升电解液6瓶、100%纯度/500ml二异丙胺2瓶。
l 备用电极适量。
第二部分：作业安全分析
2、1风险分析
风险范畴
风险
名称
风险等级
风险描述
（风险来源）
预防控制措施
（现有得控制措施）

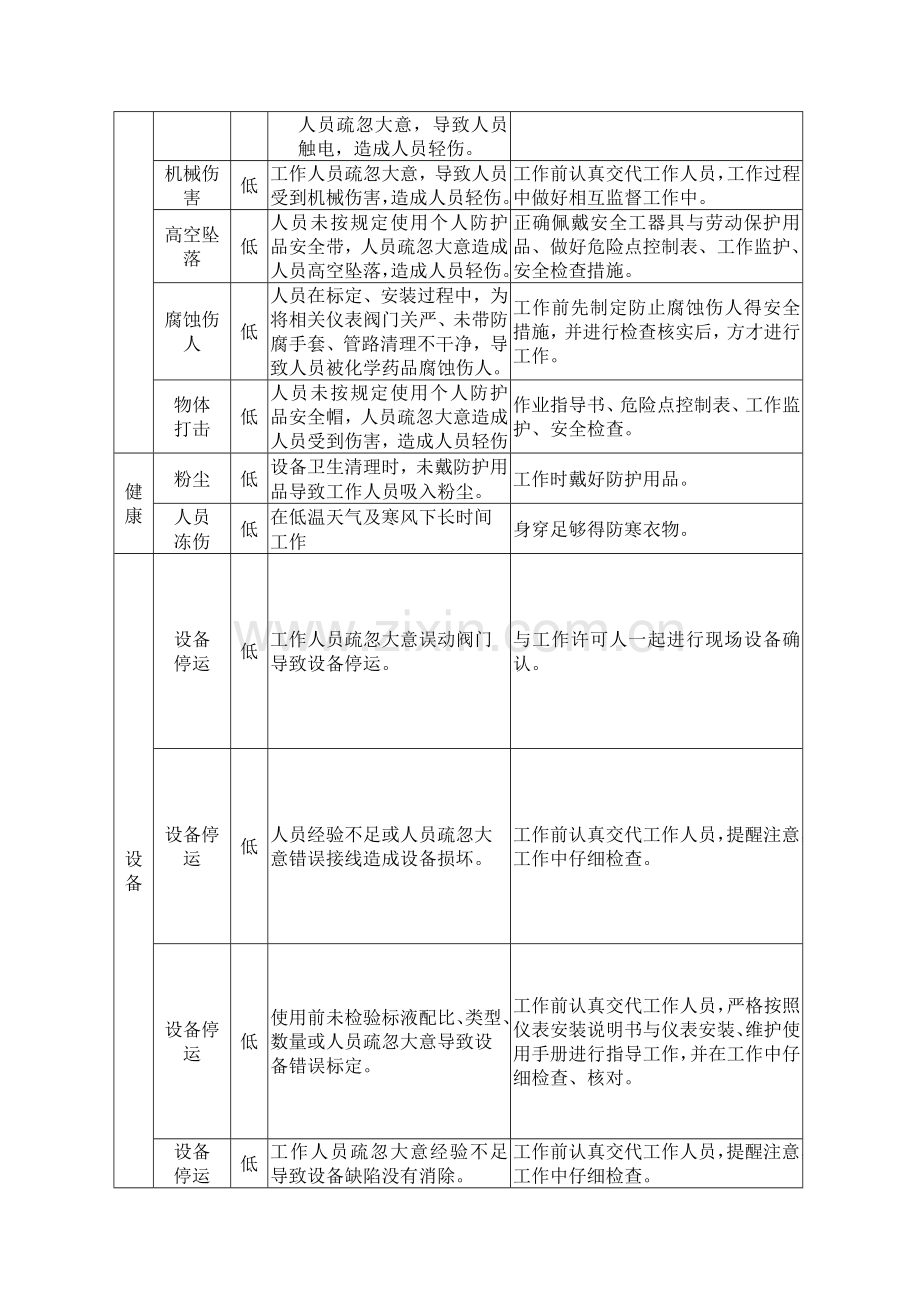

人身伤害
触电
低
1. 工作前未验电,人员疏忽大意导致人员触电，造成人员轻伤。
2. 安全工器具未进行检查，人员疏忽大意，导致人员触电，造成人员轻伤。
1. 工作前仔细验电，对带电部位做好绝缘隔离。
2. 工作前认真交代工作人员，提醒注意，工作中仔细检查。
机械伤害
低
工作人员疏忽大意，导致人员受到机械伤害，造成人员轻伤。
工作前认真交代工作人员，工作过程中做好相互监督工作中。
高空坠落
低
人员未按规定使用个人防护品安全带，人员疏忽大意造成人员高空坠落，造成人员轻伤。
正确佩戴安全工器具与劳动保护用品、做好危险点控制表、工作监护、安全检查措施。
腐蚀伤人
低
人员在标定、安装过程中，为将相关仪表阀门关严、未带防腐手套、管路清理不干净，导致人员被化学药品腐蚀伤人。
工作前先制定防止腐蚀伤人得安全措施，并进行检查核实后，方才进行工作。
物体
打击
低
人员未按规定使用个人防护品安全帽，人员疏忽大意造成人员受到伤害，造成人员轻伤
作业指导书、危险点控制表、工作监护、安全检查。
健康
粉尘
低
设备卫生清理时，未戴防护用品导致工作人员吸入粉尘。
工作时戴好防护用品。
人员
冻伤
低
在低温天气及寒风下长时间工作
身穿足够得防寒衣物。
设备
设备
停运
低
工作人员疏忽大意误动阀门导致设备停运。
与工作许可人一起进行现场设备确认。
设备停运
低
人员经验不足或人员疏忽大意错误接线造成设备损坏。
工作前认真交代工作人员，提醒注意，工作中仔细检查。
设备停运
低
使用前未检验标液配比、类型、数量或人员疏忽大意导致设备错误标定。
工作前认真交代工作人员，严格按照仪表安装说明书与仪表安装、维护使用手册进行指导工作，并在工作中仔细检查、核对。
设备
停运
低
工作人员疏忽大意经验不足导致设备缺陷没有消除。
工作前认真交代工作人员，提醒注意，工作中仔细检查。
2、2应急处理
2、1机械伤害
2、1、1机械伤害事故得原因：
①机械设备在设计制造上存在缺陷。
②设备日常维护、保养不到位、机械设备带病作业。
③设备设施、工具、附件有缺陷。
④从业人员操作有误、没有安装仪表安装、维护、使用说明书相关步骤进行，人为造成装置损坏或者操作者进入危险区域进行检查、安装、调试导致设备损坏。
⑤生产作业环境缺陷，操作空间不符合安全要求。
2、1、2机械伤害事故得预防措施：
①在选择化学在线仪表设备时，选择有资质得正规厂商生产得机械设备，设备名牌齐全、标示清晰、外观整洁、质量合格。
②仪表拆卸、回装、必须配备专用得工具，设备设施附件有缺陷时，一定应及时处理，处理不了得要及时更换设备。
③加强对设备得使用、维护、保养、检查等工作，建立完善点巡检工作制，及早发现设备隐患并迅速处理，使设备不能带病作业。
④严格执行热工检修规程中化学仪表校验规程操作部分进行相关步骤操作，杜绝违章指挥与违章操作；狠抓安全生产知识培训与安全操作技能培训工作，提高员工得自我保护意识。
⑤积极改善员工得生产作业环境，设备得改造充分考虑到操作空间与周围环境，必须能够保证员工安全操作需要。
⑥仪表安装、校验工作前应制定保证人身、设备得相关措施。
⑦仪表标定及其它有效得防范措施等。
第三部分：作业程序
作业步骤：
存在得风险
及预防措施
3、1 准备工具、PPE(PPE为个人劳动防护用品)
3、1、1 所需防护用品：防护服、安全帽、防护鞋、防尘口罩、防腐手套。
3、1、2佩戴要求：工作服穿戴整齐；安全帽必须系带；防护鞋必须系带；防尘口罩必须佩戴过滤纸。
3、2文件准备
3、2、检修文件包、化学仪表安装与使用说明书。
3、3检修场地准备
3、3、1检修场地隔离，地面铺设橡皮垫或塑料布。
3、4办理工作票
3、4、1领取工作票。
3、4、2核对工作票安全措施已正确执行。
3、5在线钠表校验
3、5、1在线钠表检查
3、5、1、1断开仪表电源。
3、5、1、2箱内接线检查。
3、5、2在线钠表清洁
3、5、2、1保持二次仪表清洁，必要时彻底清理卫生。
3、5、2、2取下钠电极，用软纸巾擦去电极上得沉淀物。用蒸馏水冲洗电极。不要让玻璃球干燥。
3、5、2、3观察参比电极KCL溶液消耗情况，及时添加，保证电极与通往KCL容器得管中无气泡，电接头要绝对保持干净。
3、5、3在线钠表校验
3、5、3、1打开电源并预热3分钟。
3、5、3、2按CAL键，这时报警与信号输出停止，显示CAL、1。
3、5、3、3仪器等待第一次校准。
3、5、3、4把钠电极卸下并在活化液中活化30秒，重新安装前把电极冲洗干净。等待2-3 分钟。
3、5、3、5把低浓度得标准溶液瓶旋进标准瓶架，把瓶子上推到位。
3、5、3、6按Enter键、 显示值，校准指示与单位显示（ppb或ppm）开始闪动。
3、5、3、7当读数停留在一个稳定值时，单位显示停止闪动。这时按Enter键，现在仪器接受了第一个校准点。屏幕显示CAL、2，仪器等待第二个校准点。
3、5、3、8把标准液瓶旋下把高浓度得标准液瓶旋进瓶架，把瓶子上推到位。
3、5、3、9按ENTER键、 显示值，校准指示与单位显示开始闪动。
3、5、3、10当读数达到稳定值时，单位显示停止闪动。按ENTER键，现在仪器接受了第二个校准点。仪器自动切换至正常显示。
3、5、3、11把标准液瓶取下，校验工作结束。
3、5、3、12如果在标准液瓶流空之前（约10分钟）不能达到稳定值，则需对钠电极进行活化。
3、6在线PH表校验
3、6、1在线PH表检查
3、6、1、1断开仪表电源。
3、6、1、2箱内接线检查。
3、6、2在线PH表清洁
3、6、2、1保持二次仪表清洁，必要时彻底清理卫生。
3、6、2、2取下PH电极，用软纸巾擦去电极上得沉淀物。用蒸馏水冲洗电极。不要让玻璃球干燥。
3、6、3在线PH表校验
3、6、3、1零点校验
3、6、3、1、1将电极系统用蒸馏水洗净，用滤纸擦干后，浸入低PH值（PH7）标准缓冲溶液中。
3、6、3、1、2当电极系统与溶液温度平衡且变送器（或转换器）指示稳定时测量溶液温度，再根据“对照表”查出该温度时溶液得PH值。
3、6、3、1、3调整仪表得调零（或不对称）电位器，使该仪表指示上述PH值。
3、6、3、2量程（或斜率）校准
3、6、3、2、1把电极系统从烧杯中取出，用蒸馏水洗净，用滤纸擦干后，浸入高PH值（或PH46、86或PH9、18）得标准缓冲溶液中。
3、6、3、2、2当电极系统与溶液温度平衡且变送器（或转换器）指示稳定时测量溶液温度，再根据“对照表”查出该温度时溶液得PH值。
3、6、3、2、3调整仪表得量程（或斜率）电位器，使该仪表指示上述PH值。
3、7在线电导表校验
3、7、1在线电导表检查
3、7、1、1断开仪表电源。
3、7、1、2箱内接线检查。
3、7、2在线电导表清洁
3、7、2、1保持二次仪表清洁，必要时彻底清理卫生。
3、7、2、2取下电导电极，用软纸巾擦去电极上得沉淀物。用蒸馏水冲洗电极。不要让玻璃球干燥。
3、8在线电导表校验
3、8、1电阻校准
3、8、1、1先选择校准类型：2电极式还就是感应式探头。
3、8、1、2我厂通常选用2电极式。
3、8、1、3从液体中取出探头或松开探头连接器得螺丝。
3、8、1、4把一个电阻连接到电导模块得输入/输出终端。
3、8、2两点校准
3、8、2、1从液体中取出电极。
3、8、2、2当测量值稳定时，自动进入下一级。
3、8、2、3当闪烁符号持续了10～20秒后，按ENTER选择零点校准。
3、8、2、4把探头浸入标准液中。
3、8、2、5当测量稳定后按OK。
3、8、2、6可以改变所现实得值。
可以用向上键选择校准日期，确认校准参数按回车键直到出现下一个屏幕。
3、8、2、7在现场用实验室电导仪与温度计，测量流出检测器溶液得电导率与温度值，将温度修正得溶液电导率值与仪表值进行比较，调整仪表示值使两者基本符合。
3、9在线硅表校验
3、9、1在线硅表检查
3、9、1、1断开仪表电源。
3、9、1、2箱内接线检查。
3、9、2在线硅表清洁
3、9、2、1保持二次仪表清洁，必要时彻底清理卫生。
3、9、2、2溢流槽带液位检测器、流量调节阀、光度计测量槽、测量电磁阀、混合器器马达、磁性绑、试剂泵、校准液容器、校准泵、光度计设备卫生清理。
3、9、3在线硅表校验
3、9、3、1校准溶液配备
3、9、3、2配置R1、R2、R3试剂各2L分别倒入仪表得R1、R2、R3试剂桶中。
3、9、3、3配置2L得校准溶液倒入仪表得CAL试剂桶中。
3、9、3、4按照仪表使用说明书进行三种方式校准。
3、10在线溶氧表校验
3、10、1在线溶氧表检查
3、10、1、1断开仪表电源。
3、10、1、2箱内接线检查。
3、10、2在线溶氧表清洁
3、10、2、1保持二次仪表清洁，必要时彻底清理卫生。
3、10、2、2取下溶氧表电极，用软纸巾擦去电极上得沉淀物，用蒸馏水冲洗电极，不要让玻璃球干燥。
3、10、3在线溶氧表校验
3、10、3、1安装仪表使用说明书步骤进行温度传感器得校准。
3、10、3、2安装仪表使用说明书步骤进行测量校准。
3、11系统恢复
3、11、1标准瓶架下推到位。
3、11、2仪表停电。
3、12现场清理、终结工作票
3、12、1 收拾工具，清理现场。
3、12、2将工作票终结或交回隔离办。
风险分析：
1、触电。
2、设备损坏。
3、腐蚀伤人。
3、人身触电；
4、机械伤害。
预防措施：
1、使用合格安全工器具，并进行验电，确保无电后方才开始工作。
2、仪表安装、校验过程中，严格按照仪表使用明书进行相关操作，并在工作过程中工作班成员相互监督。
3、工作班成员佩戴合格得劳动保护用品，防止腐蚀伤人，工作前并做好防止腐蚀伤人得安全措施。
4、做好防止设备损坏得安全措施方才开始工作。
5、工作过程中严格遵守化学在线仪表校验规程、使用说明书进行工作。
6、严格执行化学在线仪表定值规程进行校验工作。
