LED视频处理器用户使用手册BVP.docx

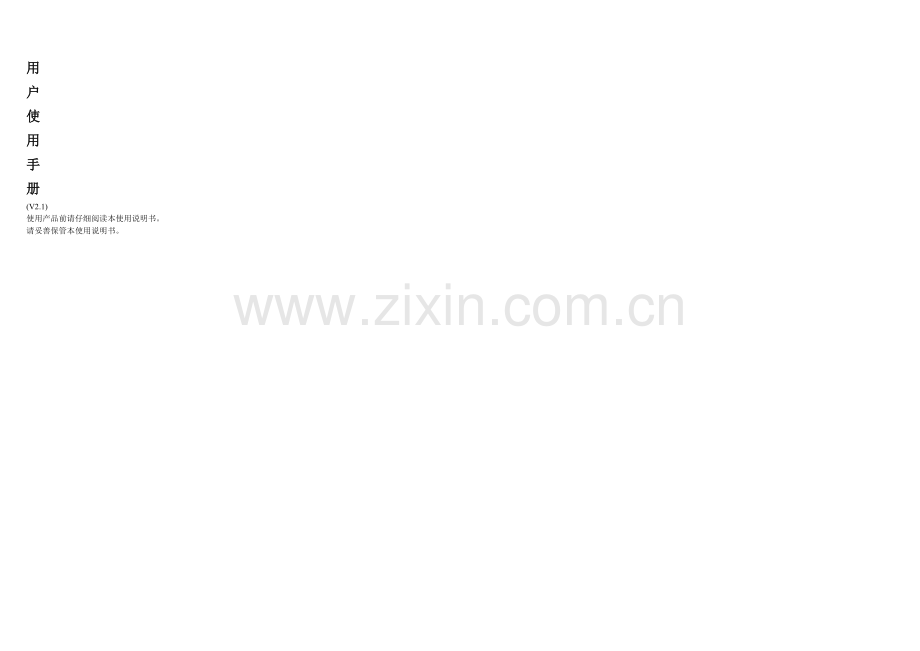

用
户
使
用
手
册
(V2.1)
使用产品前请仔细阅读本使用说明书。
请妥善保管本使用说明书。

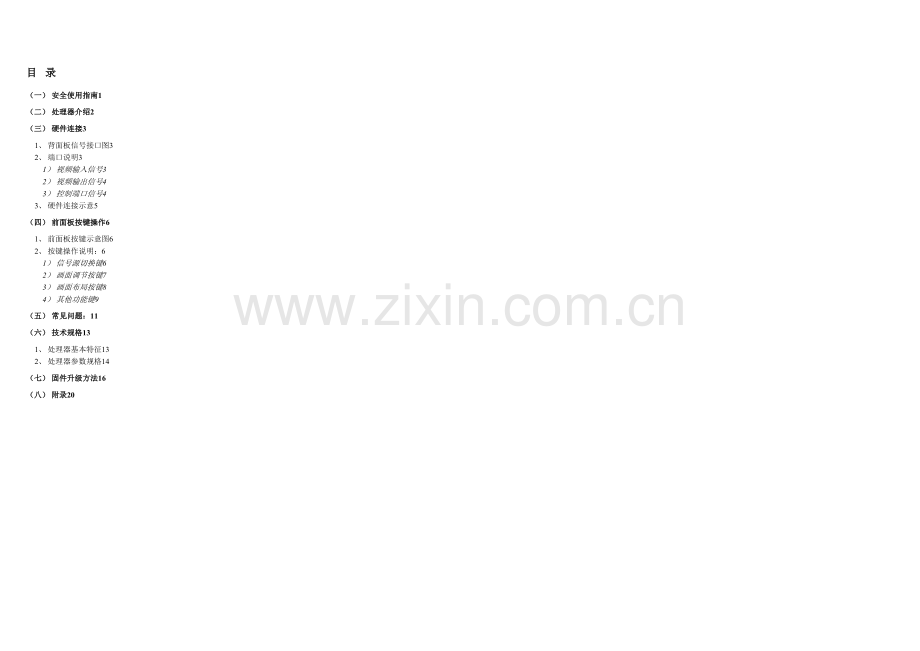

目 录
（一） 安全使用指南1
（二） 处理器介绍2
（三） 硬件连接3
1、 背面板信号接口图3
2、 端口说明3
1） 视频输入信号3
2） 视频输出信号4
3） 控制端口信号4
3、 硬件连接示意5
（四） 前面板按键操作6
1、 前面板按键示意图6
2、 按键操作说明：6
1） 信号源切换键6
2） 画面调节按键7
3） 画面布局按键8
4） 其他功能键9
（五） 常见问题：11
（六） 技术规格13
1、 处理器基本特征13
2、 处理器参数规格14
（七） 固件升级方法16
（八） 附录20
（一） 安全使用指南

高压危险
本产品内有高压，非专业维修人员不得打开机箱！

正确使用电源
本产品工作电压为100~240V，请确保电源正确。

正确接地及使用保险丝
本产品通过电源线的接地导线接地，请勿将地线连接到高压上，以防触电危险。

保持通风
保持设备足够通风，前后面板至少保持20cm空隙。

防潮
请确保设备放置在干燥的环境中。

防水防异物
禁止液体、金属碎片或其它不相关物质进入设备。

远离易爆危险物品
禁止放在易燃易爆环境，以免引起火灾、爆炸等危险。
（二） 处理器介绍
BVP3000视频处理器是专门为LED大屏幕量身打造的全彩LED视频处理器，充分考虑了该应用场合的各种需求，以最集成的架构完成更强大的功能。输入接口支持CVBS×3、S-Video、YPbPr、VGA、DVI、HDMI，输出分辨率最大可达1920×1080，并支持画中画，图像亮度对比度调节等，是一款性价比相当高的视频处理器。
BVP3000视频处理器主要特点：
1. 系统架构高度集成，最精简的架构完成更强大的功能；
2. 10bit数据处理，保证细腻的画质；
3. 3D梳状滤波器、3D视频降噪；
4. 动态补偿去隔行技术；
5. 智能边缘型自适应算法，边缘更平滑；
6. 12bit RGB Gamma 查找表；
7. 双画面行、场独立缩放；
8. 支持单画面、画中画、画外画，画面漫游、任意叠加；
9. 输入接口支持CVBS×3、S-Video、YPbPr、VGA、DVI、HDMI；
10. 输出分辨率支持640×480～1920×1080；
11. 图像亮度调节、对比度调节；
12. 支持两个画面前景后景后互换；
13. 中英文字符液晶；
14. 34个用户按键，所有操作一键完成，用户无需培训即可使用；
15. 用户配置一键快速保存及调出；
16. 7*24小时工作，性能稳定可靠。
高度集成的系统架构，卓越的图像处理性能、高度可靠性使本视频处理器成为全彩LED显示屏处理系统的最佳选择。广泛应用于电视演播中心、户外广告展播、监控安防、展览展示、舞台娱乐等多种场合。
（三） 硬件连接
1、 背面板信号接口图

图1
2、 端口说明
1） 视频输入信号
支持8路视频信号输入，如下表：
输入端口
说明
备注
CV1
NTSC/PAL制复合视频输入，通过75欧姆阻抗BNC头接入。
同组信号
CV2
NTSC/PAL制复合视频输入，通过75欧姆阻抗BNC头接入。
CV3
NTSC/PAL制复合视频输入，通过75欧姆阻抗BNC头接入。
Y/C
NTSC/PAL制Y/C亮色分离视频输入，通过75欧姆阻抗BNC头接入。
VGA
计算机模拟信号输入。通过75欧姆阻抗DB15头接入。

YPbPr
一路YPbPr高清分量视频。通过3条75欧姆阻抗BNC头接入。

DVI
DVI 输入接口。HDMI1.3，通过双DVI线接入。
同组信号
HDMI
HDMI 输入接口。HDMI1.3，通过双HDMI线接入。
注意：
1、 CV1、CV2、CV3、Y/C之间不能画中画显示。
2、 DVI与HDMI不能画中画显示。
2） 视频输出信号
支持DVI、VGA信号输出，如下表：
输出端口

说明
DVI
DVI输出接口。通过DVI连接线连接LED屏或本设备标准千兆网发送卡。

VGA
VGA输出接口。通常用作本地监视。

3） 控制端口信号
支持多种控制接口，如下表：
控制端口
说明
备注
Ethernet
10M/100M网络控制接口。通过交叉网线连接，线序按照一端568B，一端568A标准。
目前不支持。
USB
USB-A接口。通过USB连接线直接连接计算机进行上位机控制。
目前不支持。
RS232
RS232控制接口。

3、 硬件连接示意
硬件连接典型实例图如下，接入多种信号源如DVD、笔记本电脑、蓝光DVD、个人电脑等。通过电脑在本地（或者远程）进行控制。输出信号接显示器用来监控。通过本机内置的标准千兆发送卡接LED显示屏。

图2
（四） 前面板按键操作
1、 前面板按键示意图

图3
2、 按键操作说明：
前面板提供34个按键及一个中英文字库界面液晶显示模块；既具备方便的快捷键操作，也有丰富的菜单界面供做高级图像调节。
1） 信号源切换键
信号源切换键实现一键切换8个信号源，具体如下：
信号源按键
功能描述
备注
Image1/2
选中当前设置的是画面一还是画面二
切换信号源之前请确定要切换的画面，按键灯闪烁代表当前信号被激活
CV1
选择复合1信号源
CV2
选择复合2信号源
CV3
选择复合3信号源
Y/C
选择Y/C信号源
YPbPr
选择YPbPr信号源
VGA
选择VGA信号源
DVI
选择DVI信号源
HDMI
选择HDMI信号源

说明：
1、 进行信号切换时，请确定激活当前画面（Image1/2按键点亮代表激活画面一，Image1/2按键不亮代表激活画面二）。
2、 输入信号切换后，当前输入源的按键指示灯闪烁
2） 画面调节按键
实现图像尺寸位置的快速调节，具体描述如下：
画面调节按键
功能描述
第二功能
备注
0/Hsize+
画面水平尺寸增加

调节画面之前请确定要调整的画面，按键灯闪烁代表当前信号被激活
5/Hsize-
画面垂直尺寸减小

1/Vsize+
画面垂直尺寸增加

6/Vsize-
画面垂直尺寸减小

2/Hpos+
画面水平位置增加

7/Hpos-
画面水平位置减小

3/Vpos+
画面垂直位置增加

8/Vpos-
画面垂直位置减小

4/FS
画面全屏显示

9/Half
画面尺寸减半

说明：
1、 调整画面尺寸前，请确定激活当前画面（Image1/2按键点亮代表激活画面一，不亮代表激活画面二），若信号源激活则对应的按键灯闪烁。
2、 长按画面调节按键，参数以10为单位加减，短按参数以1为单位加减。
3、 全屏显示：
按“full”后，该键常亮，画面布满全屏区域如1024*768。

图4
4、 尺寸减半，共有水平减半、垂直减半及四分之一尺寸三种模式。
第一次按“half”键水平尺寸减半；如画面一原尺寸为1024*768，按half后尺寸为512*768，示意图如下：

图5
3） 画面布局按键
实现不同显示模式之间快速切换，具体描述如下：
画面布局按键
功能描述
备注
Single
单画面模式，只有一个输出画面

PIP
画中画模式，两幅画面，画中画显示

PBP
画外画模式，两幅画面并列显示

Fn
用户特殊功能键,默认为画面剪切功能

Swap
画面一跟画面二内容互换

Prior
画面优先级切换，画面1/2覆盖画面2/1

说明：
1、 单画面模式：
按“Single”键后该键常亮，进入单画面输出模式。示意图如下：

图6
2、 PIP(画中画)模式：
按“PIP”键后该键常亮，进入画中画模式，如画面一显示输入信号HDMI的内容,画面二显示输入信号VGA的内容。

图7
3、 PBP(画外画)模式：
按“PBP”键后该键常亮，进入画中画模式，如画面一显示输入信号HDMI的内容,画面二显示输入信号VGA的内容。

图8
4、 按Fn键后该键常亮，则进入画面剪切模式，可以剪切画面的局部显示。
4） 其他功能键
其他功能键
功能描述
备注
Format
设置图像输出分辨率格式

Save
保存当前设备参数

Load1
调出Save1的预存参数

Load2
调出Save2的预存参数

Advance
进入高级设置模式

Esc
返回至上一级菜单

Up
上翻菜单或数值增大

Down
下翻菜单或数值减小

Enter
回车确认

说明：
1、 按“Format”键可设置输出分辨率格式，如下：
640*480@60
800*600@60
800*600@75
1024*768@60
1024*768@75
1280*768@60
1280*1024@60
1280*1024@75
1360*768@60
1366*768@60
1440*900@60
1400*1050@60
1600*1200@60
1680*1050@60
1920*1080@60

连续按Forma键，输出分辨率依次循环，直到找到用户需要的分辨率。
2、 “Save”键为参数保存按键。
如要把参数保存到配置一中，按“Save”键液晶会显示出“保存配置 保存为配置一？”字样。然后按Enter键，液晶会提示“保存为配置一完成”，这时设备的参数已经成功保存。下次开机后设备会自动调出最后一次保存的设备参数。
3、 按“Load1”、“Load2”可快速调出之前保存的设备参数，如按“load1”，液晶会显示“正在调出配置一”，调出参数成功后液晶显示“调出配置一完成”。
4、 按“Advance”键进入菜单后可显示多个高级设置及设备信息，如色彩调节、特效时间设置、淡入淡出设置、语言设置、恢复出厂设置、序列号等。其中（详见附录）：
a)色彩调节菜单下可分别设置红、绿、蓝三色的亮度及对比度值。
b)淡入淡出设置中用户可选择打开或关闭淡入淡出过渡效果。
（五） 常见问题：
1. 信号插拔需要将设备断电吗？
答：不需要。所有的输入输出端口均可热插拔。
2. 如何实现画面切换？
答：用户在任何状态下都可以通过按8个信号源切换按键实现输入信号切换；但是切换时要注意当前激活画面的状态，通过按Image1/2可以查看当前被激活的画面。
3. CVBS、Y/C信号输入，无图像输出？
答：CVBS跟Y/C端口均支持480i，576i，480p，576p的模拟输入。请确认信号源是否连接正确，前端设备视频输出格式是否正确。
4. VGA输入，无图像输出？
答：VGA支持的信号格式有800*600@60,800*600@75,1024*768@60,
1024*768@75,1280*1024@60,1280*1024@75,1366*768@60,1440*900@60,
1600*1200@60。
1）请确认信号源是否连接正确。
2）确认前端设备视频输出格式，最好将前端设备的输出设置成上述格式。
5. YPbPr输入，无图像输出？
答：YPbPr输入支持的信号格式有480i,576i,480P,576P,720p@50,
720p@60,1080i@50,1080i@60,1080p@50,1080p@60。
1）请确认Y、Pb、Pr三色是否连接正确，尤其是Y信号。
2）请确认前端设备输出，最好将前端设备的输出设置成上述格式。
6. DVI或HDMI 输入无图像输出？
答：DVI跟HDMI输入支持HDMI 1.3(无音频)。支持电脑格式有：800*600@60, 1024*768@60,1024*768@75, 1280*768@60, 1280*1024@60, 1440*900@60,1600*1200@60,1920*1080@60,2048*1152@60。支持视频格式有480i,576i,720p@50,720p@60,1080i@50,1080i@60,1080p@50,1080p@60等。
1）使用电脑输入尽量将显卡设置成电脑格式。
2）使用DVD、硬盘播放器等播放设备尽量设置成上述支持的视频格式。
7. 如何保证切换无任何抖动？
答：请采用Prior键进行画面切换。在双画面模式下，将两幅图像的尺寸、位置参数调节成相同，然后按Prior键实现两幅画面前后互换，即可实现按无抖动切换。
8. 图像颜色有偏差，或亮度太亮。
答：处理器可以调节伽玛曲线、亮度、对比度等。用户可以通过适当调节以满足您的需求。
1）未进入菜单（Advance按键等不亮），按“up”跟“down”键可以调节亮度。
2）或者进入Advance菜单可以调节红、绿、蓝三色的亮度及对比度。
（六） 技术规格
1、 处理器基本特征
1). 视频输入
视频输入
说明
接口类型
接口数量
支持分辨率
720*480i@60~1920*1080@60，640*480@60~1600*1200@60，
CVBS (BNC)
3
Y/C（S-端子）
1
YPbPr(BNC,SD/HD）
1
VGA(DB15)
1
DVI
1
HDMI
1
2). 视频输出
视频输出
说明
接口类型
接口数量
支持分辨率
640*480@60~1920*1080@60
DVI
1
支持分辨率
640*480@60~1920*1080@60
VGA
1
3). 控制接口
控制接口
说明
接口类型
接口数量
显示控制信息
液晶
1
快捷按键操作
用户按键
34
上位机控制
RS232
1
上位机控制
10/100M以太网
1
上位机控制
USB-A
1
2、 处理器参数规格
输入信号
类型数量
CVBS×3、S-VIDEO×1、
YPBPR×1
VGA×1
DVI×1，HDMI×1
CVBS&Y/C分辨率
480i/576i/480p/576p
CVBS幅度阻抗
Vpp = 1V/75欧姆
S-Video幅度阻抗
Y:Vpp = 0.7V/75欧姆；
C:Vpp = 0.35V/75欧姆；
YPbpr(HDTV）分辨率
480i,576i,480P,576P,720p@50,720p@60,1080i@50,1080i@60,
1080p@50,1080p@60。
YPbPr幅度阻抗
Y： Vpp= -0.3 ～ + 0.7V/75欧姆；
Cb：Vpp= -0.35 ～ +0.35/75 欧姆；
Cr：Vpp= -0.35 ～ +0.35/75 欧姆；
VGA分辨率
800*600@60,800*600@75,1024*768@60,1024*768@75, 1280*1024@60,1280*1024@75,1680*1050@60等。
VGA幅度阻抗

DVI分辨率
800*600@60, 1024*768@60, 1024*768@75, 1280*1024@60,
1440*900@60,1680*1050@60,1920*1080@60等。
HDMI分辨率
800*600@60, 1024*768@60, 1024*768@75,1280*1024@60,
1440*900@60,1680*1050@60,1920*1080@60等。
输出信号
类型数量
VGA×1,DVI×1
输出分辨率
640*480@60,800*600@60,800*600@75,1024*768@60,1024*768@75,1280*768@60,1280*1024@60，1280*1024@75,1360*768@60,
1366*768@60,1440*900@60,1440*1050@60,1600*1200@60,1680x1050@60,1920*1080@60等。
控制方式
本机控制
液晶，中英文菜单，按键，预存2种用户配置。
上位机控制
RS232，USB(预留)，以太网（预留）
供电功耗
100V-230VAC 30W 50/60Hz
环境温度
0-45℃
尺寸（机箱）
486mm（长）X 220mm（宽）X 45mm（高）
（七） 固件升级方法
升级非常简单，只需要按照下面步骤将HEX文件载入通过串口下载即可。
1. 安装好Flash_Loader_Demonstrator_V2.1.0_Setup这个串口下载软件。
2. 关闭处理器电源；
3. 进行串口下载，连接好232线缆至PC。
4. 将拨码开关2拨下（ON），拨码开关1不变（OFF）；
5. 打开设备电源；
6. 打开串口下载程序软件进行设置：串口选择正确，点击下一步。

图9
注意：当你单击Next下一步的时候，如果弹出如下对话框：

图10
则说明拨码不正确，请重新检查两个拨码开关（2:ON, 1:OFF）。点击Next进行下一步：

图11
继续下一步：

图12
继续下一步：选择单选按钮 “Download to device”点击浏览磁盘选择hex文件。

图13
继续，显示如下界面，说明下载成功。

图14
7. 关电源，将两个拨码开关拨回上面（off）；设备重新上电即完成升级。
8. 错误提示，如果下载过程中遇到如下错误，请先擦除一遍，重新下载；

图15
擦除方法如下，选择红圈指示位置，选下一步即可。

图16
（八） 附录
高级菜单
蓝色对比度
绿色对比度
红色对比度
蓝色亮度
绿色亮度
红色亮度
色彩调节
SRX12345…
特效时间设置
淡入淡出使能
语言(Langeuage)
中文
恢复出厂设置
English
特效时间设置 30
序列号
关闭
打开
蓝色对比度 50
绿色对比度 50
红色对比度50
蓝色亮度 50
绿色亮度 50
红色亮度 50
高级菜单说明：
Advance键：进入高级设置；
Esc键：返回上一级菜单；
Enter键：进入下一级菜单；
Up键：菜单上翻/数值增加；
Down键：菜单下翻/数值减小；
