教你如何使用gns软件.docx

1.1 需要软件
1.：
2.Dynamips-Dynagen套装：。选择对应操作系统的版本，在xp上我们选择的版本是Dynagen 0.11.0 and Dynamips 0.2.8-RC2 Windows XP installer，url如下：

3.
4. GNS3：
基于windows的GNS3有两种安装版本：
GNS3 v0.5 all-in-one.exe (includes Dynamips, Pemu and WinPCA)
GNS3 v0.5 binary.rar
如果是all-in-one系列，则包括了1、2项，不需要再下载。
对于3SecureCRT，为一个Telnet工具，可用可不用。但是使用的话可以使实验更加方便，故推荐使用。
5. VPCS：模拟PC。
1.2 软件安装
首先，安装GNS3 v0.5 all-in-one.exe，该安装会自动安装Winpcap、Dynamips-Dynagen。包括如下图 1所示的可选项安装，如果有某些项已经安装，可以勾选掉，从而不安装：

图 1 GNS3 all-in-one套装安装组件选择界面

图 2GNS3 all-in-one选择安装路径
安装完，我们在D:\GNS3目录下，看到如下文件：

图 3GNS3初始目录

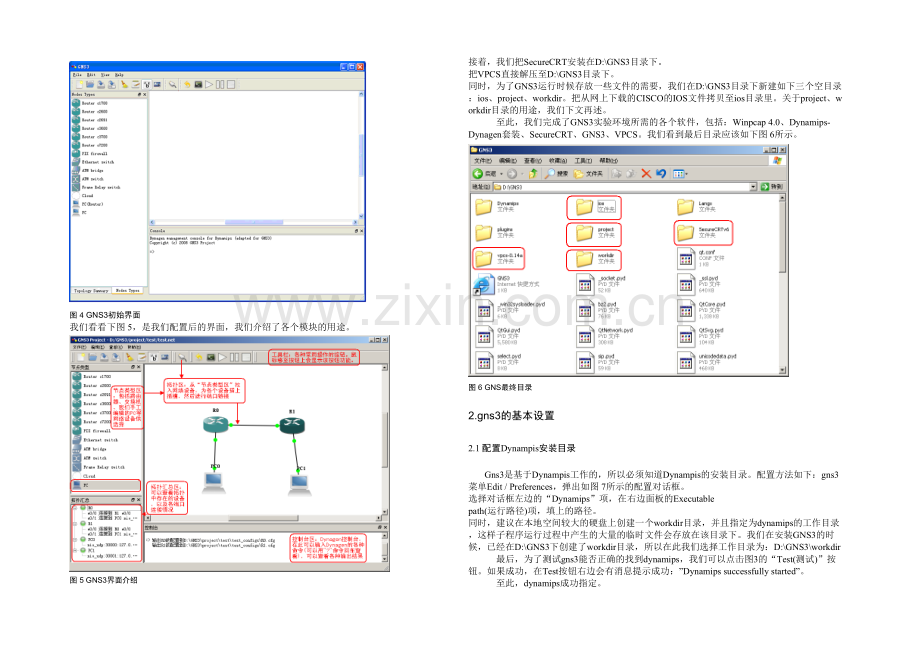

双击图 3中红色矩形所示的gns3.exe，打开软件，初始界面如图 4所示：

图 4 GNS3初始界面
我们看看下图 5，是我们配置后的界面，我们介绍了各个模块的用途。

图 5 GNS3界面介绍
接着，我们把SecureCRT安装在D:\GNS3目录下。
把VPCS直接解压至D:\GNS3目录下。
同时，为了GNS3运行时候存放一些文件的需要，我们在D:\GNS3目录下新建如下三个空目录：ios、project、workdir。把从网上下载的CISCO的IOS文件拷贝至ios目录里。关于project、workdir目录的用途，我们下文再述。
至此，我们完成了GNS3实验环境所需的各个软件，包括：Winpcap 4.0、Dynamips-Dynagen套装、SecureCRT、GNS3、VPCS。我们看到最后目录应该如下图 6所示。

图 6 GNS最终目录
2.gns3的基本设置
2.1 配置Dynampis安装目录
Gns3是基于Dynampis工作的，所以必须知道Dynampis的安装目录。配置方法如下：gns3菜单Edit / Preferences，弹出如图 7所示的配置对话框。
选择对话框左边的“Dynamips”项，在右边面板的Executable path(运行路径)项，填上的路径。
同时，建议在本地空间较大的硬盘上创建一个workdir目录，并且指定为dynamips的工作目录，这样子程序运行过程中产生的大量的临时文件会存放在该目录下。我们在安装GNS3的时候，已经在D:\GNS3下创建了workdir目录，所以在此我们选择工作目录为：D:\GNS3\workdir
最后，为了测试gns3能否正确的找到dynamips，我们可以点击图3的“Test(测试)”按钮。如果成功，在Test按钮右边会有消息提示成功：”Dynamips successfully started”。
至此，dynamips成功指定。

图 7gns3配置对话框-1
同时，我们发现gns3配置对话框还有其他配置选项，我们看看General项，如图 8所示。在language(语言)项，我们可以选择中文，然后点击Apply，于是我们发现GNS3现在都变成中文界面了。
我们看到图 8还有工程目录，这是GNS3工程的根目录(关于建立工程方法，请参考)。我们在GNS3安装的是，已经在D:\GNS3下新建了project目录，所以在此我们把工程目录指定为：D:\GNS3\project。
同时制定我们的IOS存放的目录。我们知道，在安装GNS3的时候，我们已经把IOS拷贝在D:\GNS3\ios目录下。如此设置之后，在我们设置IOS的时候，自动把目录定位至D:\GNS3\ios。

图 8gns3配置对话框-2
2.2 配置IOS
接着，为了使图 5的节点类型区的路由器可以使用，我们需要为各种类型的路由器指定IOS，注意每种类型的路由器只能指定一个IOS。
我们点击gns3菜单[编辑]/[IOS和Hypervisor]项，弹出如图 9所示的对话框。
在设置的“IOS文件”指定IOS的路径。选择该IOS的平台、型号（gns一般会自动选择）。
点击“保存”按钮完成一个IOS的配置。
我们看到对话框的上半部Images，显示的是我们已经配置好的IOS，如果需要修改，我们只需要双击该项，然后修改内容再Save就可以。

图 9gns3 IOS配置对话框
2.3 新建工程
要建立拓扑，首先需要建立工程。建立工程的好处是能够按照规范存放各种文件，同时可以保存网络设备的配置，并在下一次打开拓扑是自动载入配置。选择菜单[文件]/[新建工程]，弹出如下图 10所示的新建工程对话框。点击工程文件的浏览按钮，弹出文件选择框，选择D:GNS3\project。为了使我们每次新建的工程能够自成一个目录而便于管理，我们在project目录下再为每个工程新建一个对于的目录，在此我们新建的是测试“test”工程，所以我们在文件选择框里新建一个“test”目录，并且进入该目录。
在该目录下，我们指定net文件名，再次我们仍然命名为test，如下图 11所示。
于是我们得到了图 12所示的选择，其中“输入路由器配置文件”勾选上，gns3会自动在工程目录下新建一个目录：[工程名]_configs，把各个路由器等网络设备的配置(startup-config)保存至该目录下。
图 12所示“保持工作目录文件”建议不要选。如果选上，GNS3会自动在工程目录下新建一个目录：[工程名]_working，把各个路由器等网络设备执行时产生的临时文件存放在此。如果我们不选，则临时文件会存放在D:\GNS3\workdir目录下。我们统一把临时文件存放在workdir目录下，保持工程的简洁，便于携带。
新建工程结果如图 13所示。GNS3在D:\GNS3\project\test目录下建立了net文件还有test_configs目录，用于存放工程中网络设备的配置。

图 10新建工程，在工程目录下新建一个目录test

图 11 进入test目录，选择生产的net文件名：test

图 12 新建工程对话框

图 13 工程目录
2.4 组建网络
按设置好，我们就可以来选择路由器，布线了。在图 5所示的拓扑区，用鼠标左键点击需要的路由器，按住左键不放拉至拓扑区，结果如下图 14所示。
我们注意到，拉第一个路由器至布线区的时候，gns3有一个延迟，那是因为gns在启动dynamips，需要一定时间。所以如果第一个路由器可以顺利地拉进去，说明dynamips配置正确，并且已经启动了，下来的一切就水到渠成了。

图 14拉入路由器至布线区
接着我们需要对路由器R0进行配置，才可以正确地运行。对着R0点击右键，弹出如下图 15所示的菜单。

图 15配置路由器
选择菜单第一项“配置”，弹出路由器配置对话框如下图7所示。

图 16路由器配置对话框
在slot0，slot1等插槽上为路由器插上需要的模块，如图7所示，为路由器选上了广域网模块。
我们可以根据需要选入多个设备，然后把路由器各个端口连接起来。

图 17选择链接的设备端口类型
如图 17所示，点击工具栏中的“添加链接”按钮，在弹出的菜单中选择设备要互联的端口的类型，在此为广域网口Serial。
选定了链接类型之后，我们发现该按钮变成了“×”，而鼠标形状了变成了一个十字形，这时候可以来选择链接的两个路由器了。如下图 18所示，我们先用鼠标左键选定R0，然后移动至R1，再单击一下左键，于是它们便连接上了。
设备的链接情况，可以从gns3的“拓扑汇总”区查看，如下图 18所示，现在我们的拓扑存在着R0和R1两个路由器，并且R0的s0/0链接到R1的s0/0上。

图 18路由器链接
按如上介绍，我们可以选择我们拓扑需要的网络设备，并且把它们链接上。或许我们需要把这个拓扑保存起来，以便以后还能再用。保存方法上gns3菜单[文件]/[保存]即可，文件类型为.net文件。我们看到图 18的控制台区，显示把R0、R1的配置也保存了。我们注意，要保存R0、R1的配置，需要它们是运行的，并且把当前配置(running-config)都拷贝到初始配置(startup-config)。
本例中我们把拓扑保存为D:\GNS3\project\test\，我们可以用记事本打开该文件，如下图 19所示。我们看到gns最后上把拓扑保存为net文件，可以使用Dynagen来运行该文件。我们还看到了红色矩形，上gns3的额外信息，保存的上网络设备在拓扑区的位置。
保存的net文件，我们可以通过gns菜单文件/打开，找到该net文件重新打开拓扑，继续我们没有完成的工作。

图 19拓扑的net文件
2.5 运行网络
做好了拓扑，接着我们就可以来运行路由器了。选择图 15图 20所示的路由器菜单“运行”，这时候我们发现对于的路由器的链接端口变成了绿色，说明路由器已经成功运行。
第一次运行路由器，我们需要配置好idlepc的值，从而减少cpu的利用率。选择图 20所示的路由器菜单“idle pc”，开始计算，经过一定时间之后gns会得到几个idlepc值，我们选择带有“*”的idlepc值。如果没有带有“*”的idlepc值，则建议选择idlepc值最后中括号中值较大的项。如下图 20所示，我们可以选择第4项，然后点击“OK”按钮。
我们再去打开IOS配置对话框，发现原来空白的3620的idlepc值现在已经填入我们刚刚选择的idlepc值，如下图 21所示。

图 20选择idlepc值

图 21IOS配置对话框，3620的idlepc已保存
配置完idlepc之后，我们就可以telnet进去路由器，进行相关的实验了。方法是选择图 15所示的路由器菜单“Console”，gns3弹出了对应路由器的telnet界面，如下Error! Reference source not found.所示。

图 22路由器telnet
此图为默认的telnet。我们后边会介绍如何把SecureCRT作为GNS3默认的telnet工具。
至此，我们讲完了关于GNS3的拓扑的基本建立、运行方法。更多内容请参考下边章节。
3.gns3参数说明
到
4.gns3其他使用技巧
4.1使用SecureCRT作为Telnet工具
SecureCRT最为一种telnet工具，由于它支持多个标签的方式，便于管理，并且功能强大，很受用户欢迎。
要把SecureCRT作为GNS3默认的telnet工具，需要如下图 23配置：
在“终端命令”，配置SecureCRT。

图 23 设置SecurtCRT作为默认telnet工具
#$language = "VBScript"
#$interface = "1.0"
Option Explicit
Function mysubstring(srcString,bChar,eChar)
Dim fIndex,sIndex
fIndex=InStr(srcString,bChar)
sIndex=InStrRev(srcString,eChar)
mysubstring=Mid(srcString,fIndex+1,sIndex-fIndex-1)
End Function
'用来得到一个时间字符串，该字符串用来设置路由器的时间和日期
Function ciscoDate()
dim em, y,m,d,h
Dim nowDate
nowDate=Now()
em=Array
("January","February","March","April","May","June","July","August","September","October","November","December")

y=Year(nowDate)
m=em(Month(nowDate)-1)
d=Day(nowDate)
h=Time()
ciscoDate=h & " " & m & " " & d & " " & y

End Function
Sub main
On Error Resume Next

crt.Screen.Synchronous = True
crt.Screen.WaitForString "Console port"
crt.Screen.Send VbCr

'得到第一行显示文本，主要从中提取设备名称
Dim firstLine
'用来存储标签的标题，也就是设备的名称
Dim tabTitle
firstLine=crt.Screen.Get2(1,1,1,100) '得到第一行文本
tabTitle=mysubstring(firstLine,"""","""") '调用方法取两个双引号之间的文本
crt.Window.Caption= tabTitle

'Dim result
'result = crt.screen.WaitForStrings("'yes' or 'no'", "[yes/no]:", "RETURN")
'If result = 1 Then
' crt.Screen.Send VbCr
'ElseIf result = 2 Then
' crt.Screen.Send "no" & VbCr
'ElseIf result = 3 Then
' crt.Screen.Send VbCr
'Else
' crt.Screen.Send VbCr
'End If
If crt.Screen.WaitForString("[yes/no]") Then
crt.Screen.Send "no" & VbCr
End If
crt.Screen.Send VbCr &VbCr
crt.Screen.WaitForString "Router>"
crt.Screen.Send "enable" & VbCr
crt.Screen.Send "conf terminal" & VbCr
crt.Screen.Send "no ip domain-lookup " & VbCr
crt.Screen.Send "hostname " & tabTitle & VbCr
crt.Screen.Send "line con 0" & VbCr

crt.Screen.Send "exec-timeout 0 0" & VbCr
crt.Screen.Send "logging synchronous" & VbCr
crt.Screen.Send "end" & VbCr

crt.Screen.Send "clock set " & ciscoDate() & VbCr
crt.Screen.Synchronous = False

End Sub

我们再对SecureCRT进行配置。新建一个文本文件，把如上代码拷贝进去，保存为xxx.vbs。如下图 24所示。

图 24 SecureCRT脚本文件
打开SecureCRT，选择菜单[options]/[global options]，弹出配置对话框，如下图 25所示，选择左边的General/Default Session，在出来的对话框里，选择“Edit Default Settings”

图 25 SecureCRT“一般”配置
