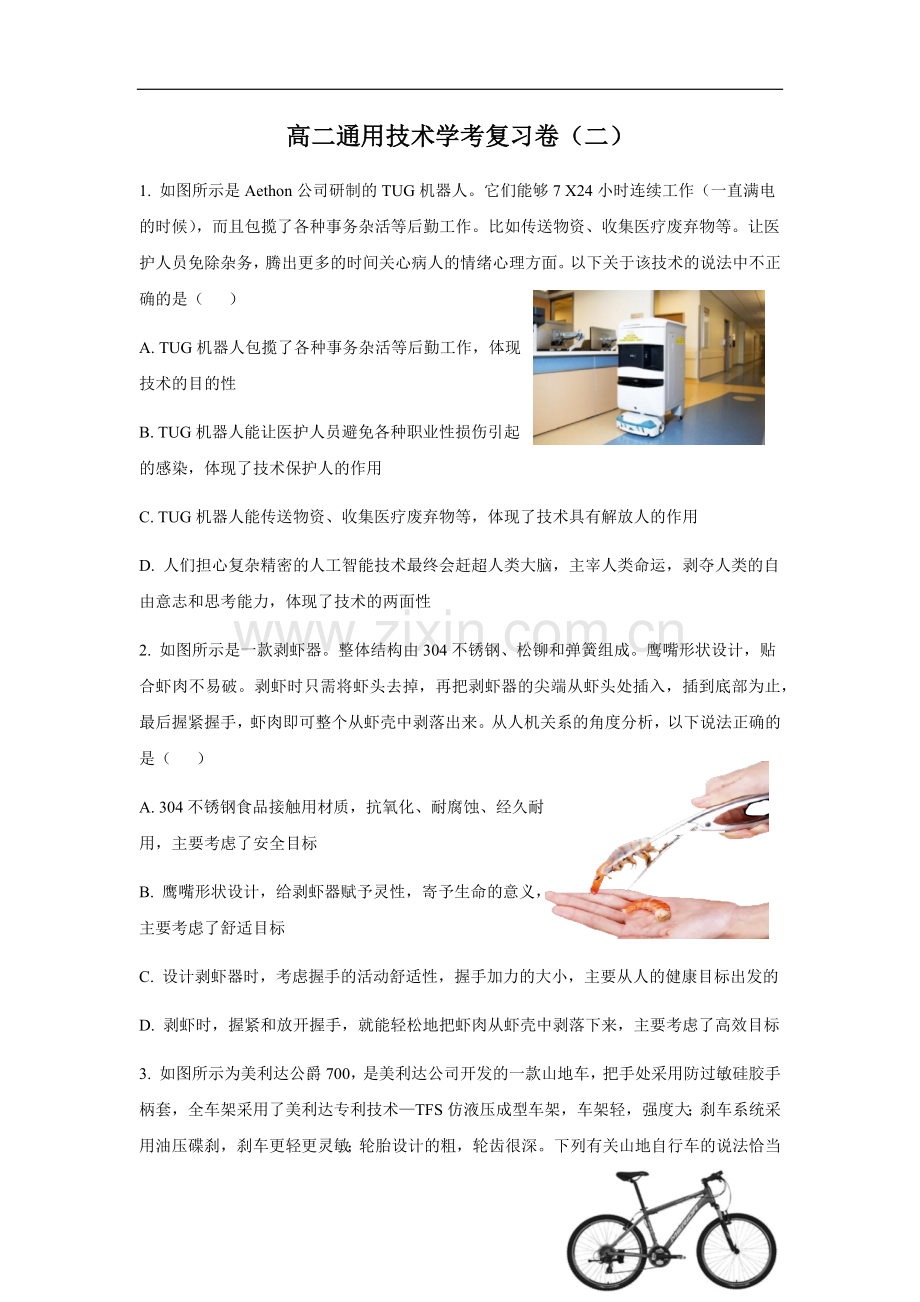

高二通用技术学考复习卷（二）1. 如图所示是Aethon公司研制的TUG机器人。它们能够7 X24小时连续工作（一直满电的时候），而且包揽了各种事务杂活等后勤工作。比如传送物资、收集医疗废弃物等。让医护人员免除杂务，腾出更多的时间关心病人的情绪心理方面。以下关于该技术的说法中不正确的是（ ）A. TUG机器人包揽了各种事务杂活等后勤工作，体现技术的目的性B. TUG机器人能让医护人员避免各种职业性损伤引起的感染，体现了技术保护人的作用C. TUG机器人能传送物资、收集医疗废弃物等，体现了技术具有解放人的作用D. 人们担心复杂精密的人工智能技术最终会赶超人类大脑，主宰人类命运，剥夺人类的自由意志和思考能力，体现了技术的两面性2. 如图所示是一款剥虾器。整体结构由304不锈钢、松铆和弹簧组成。鹰嘴形状设计，贴合虾肉不易破。剥虾时只需将虾头去掉，再把剥虾器的尖端从虾头处插入，插到底部为止，最后握紧握手，虾肉即可整个从虾壳中剥落出来。从人机关系的角度分析，以下说法正确的是（ ）A. 304不锈钢食品接触用材质，抗氧化、耐腐蚀、经久耐用，主要考虑了安全目标B. 鹰嘴形状设计，给剥虾器赋予灵性，寄予生命的意义，主要考虑了舒适目标C. 设计剥虾器时，考虑握手的活动舒适性，握手加力的大小，主要从人的健康目标出发的D. 剥虾时，握紧和放开握手，就能轻松地把虾肉从虾壳中剥落下来，主要考虑了高效目标3. 如图所示为美利达公爵700，是美利达公司开发的一款山地车，把手处采用防过敏硅胶手柄套，全车架采用了美利达专利技术TFS仿液压成型车架，车架轻，强度大；刹车系统采用油压碟刹，刹车更轻更灵敏；轮胎设计的粗，轮齿很深。下列有关山地自行车的说法恰当的是（ ）A. TFS仿液压成型车架，车架轻，强度大，符合设计的可持续发展原则B. 轮胎设计的粗，轮齿很深，主要考虑了“物”的因素C. 刹车系统采用油压碟刹，刹车更轻更灵敏，主要考虑了“环境”的因素D. 把手处采用防过敏硅胶手柄套，主要考虑了 “人”的因素4. 如图所示的壁挂式相框，其背面需要一个连接件与墙面相连。下列选项中，连接件结构最合理的是（ ）A B C D第4-6题图5. 现提供材料为宽25mm，厚3mm长度合适的钢板加工上题中的连接件。下列加工工艺说法正确的是（ ）A. 工艺流程为：划线钻孔锯割锉削弯折B. 需要用到划规、划针、钢丝锯、平锉等工具C. 使用样冲冲眼时应斜看靠近冲眼部位，冲眼时冲尖对准划线的交点，敲击前要扶直样冲D. 台钻钻孔时，工件应夹持在平口钳上6. 需要将相框挂在水泥墙上，以下连接件中最合理的是（ ）7. 如图所示轴测图，请根据主、俯视图，判断左视图正确的是（ ）8. 如图a所示是一款环卫垃圾钳，图b为钳头内部结构。垃圾钳依靠把手上的开关控制头部钳口的夹持和张开。下列关于该垃圾钳的分析中，正确的是（ ）A. 握紧把手后，钳口张开B. 垃圾钳夹持时，图b中的弹簧受压C. 垃圾钳采用不锈钢材料，主要为了保证垃圾钳的稳定性D. 垃圾钳夹持时，铆钉主要受力形式是受扭转9. 如图所示是瓦特蒸汽机的转速控制原理图。其套筒与阀门连在一起，当蒸汽机的转速较高时，飞球离心力増大，套筒向上移动，阀门通孔截面积减少，蒸汽流速降低，蒸汽机汽缸内压力减少使其转速下降。下列关于该系统设计的描述中正确的是（ ）A. 当蒸汽机的转速较高时，飞球离心力増大，套筒向上移动，阀门通孔截面积减少，蒸汽流速降低，蒸汽机汽缸内压力减少，体现了系统的整体性B. 蒸汽机的转速高低变化，飞球离心力的大小变化，套筒随着上下移动，体现了系统的环境适应性C. 随着运行时间的增加，阀门的调速能力出现下降，体现了系统的动态性D. 阀门出现故障，影响系统调速性能，体现了系统的相关性10. 关于该转速控制系统中，下列说法正确的是（ ）A该控制系统是开环控制系统 B该控制系统的控制器是阀门C该控制系统的被控对象是蒸汽机 D. 该控制系统的执行器是飞球11如图所示是一款极具未来感的概念露营舱。它外观圆润紧凑，集厨房、浴室和卧室等生活空间，功能齐全。露营舱采用可隔绝材料建造，因此它可以提供给居住者安全、干爽的居住环境。不过，这个设计理念中唯一没有提到的是如何将这个豪华露营舱移动。下列关于该产品说法不正确的是（ ）A露营舱的设计理念是从考虑露营体验的角度出发的，体现了技术的目的性B露营舱集厨房、浴室和卧室等生活空间，功能齐全，不能体现技术的综合性C. 露营舱采用可隔绝材料建造，使其环境适应性提高，体现了技术的创新性D露营舱可以提供居住者安全、干爽的居住环境，体现了技术具有解放人的作用12. 如图所示的闹钟，它可以通过调节钟面和钟体的角度来切换闹钟的日夜用模式。当你休息时，将钟面向后掰，进入夜间模式，表盘颜色变暗，这种角度很方便你躺着看时间。当你起身后，把钟面按下，使钟体上翘，激活日间模式，表盘颜色变明黄，同时钟面上扬的角度，方便站着看时间。该闹钟还能与你的智能手机同步的内置扬声器相连。当它检测到你活动时，它会保持音乐和整合光线。当你休息时，它会自动降低音量和光线。 从人机关系角度分析，以下说法正确的是（ ）A钟面角度可以改变，方便人躺着和站立时看时间，满足特殊人群的需求B该闹钟的设计实用经济，很好的满足人的需求C表盘的颜色会随着模式的切换而改变，体现了设计的创新原则D该闹钟还能与智能手机同步的内置扬声器相连，体现了设计的技术规范原则13. 如图所示是一款带有桌子的健身自行车，可以一边健身一边工作。桌子高度、倾角及鞍座可以调整，脚踏力按需要选择，触地万向轮可以调整以适应不平的地面，不用时折叠可节省存放空间。下列关于该车的设计分析的说法中不正确的是（ ）A. 脚踏力可选择，考虑了“物”的因素 B. 高度与倾角的调整，考虑了“人”的因素C. 触地万向轮调整，考虑了“环境”的因素D. 可折叠以节省存放空间，考虑了“环境”的因素某同学准备用铝板和直径25mm的实心圆铝棒来设计制作一个可安装在墙上的可翻折挂物架。完成下列1417题。14.如图所示为该同学设计的挂物杆的加工图，下列关于图中尺寸标注的分析 “漏标一处;漏标两处;25标注错误”中正确的有（ ）A. B. C. D. 15.用长度合适的所给材料加工如上题图 所示的挂物杆，下列加工流程较合理的是（ ）A. 划线钻孔划线锯割锉削 B. 划线钻孔锉削划线锯割C. 划线锯割划线锉削锯割钻孔D. 划线锯割锉削划线钻孔锉削16. 要将挂物杆用支座安装在墙上，要求挂物杆水平放置时保持稳定，不用时可折向墙壁，且安装方便，所用材料为3mm厚的铝板，下列支座的设计方案最合理的是（ ）17.该同学在设计挂物架的过程中，下列说法不正确的是（ ）A在方案构思之后，要进行设计分析B在制定设计方案之前，必须明确设计的要求 C可以用强化试验法测试挂物杆水平放置时的承重力D可以用模拟试验法测试挂物杆向上翻折的性能18. 如图所示为中间有一通孔的半球体，其正确的主视图是（ ）某同学用3mm厚的薄钢板加工如图所示的可拆卸合页零件，完成19-20题19加工该零件，下列工具不需要的是（ ）A B C D 20加工该零件时，下列操作正确的是（ ）A在锯割薄金属过程中，为避免工件的晃动必须缓慢锯割 B钻孔时应夹持在台钻的平口钳中合适的位置 C加工环节中，孔口倒角、钻孔、冲眼的时序一定不可颠倒D加工该零件可以选择圆锉进行锉削 21如图所示是一种发动机活塞连杆的结构示意图。连杆衬套装在连杆小头的孔中，连杆小头通过活塞销和销挡圈固定在活塞内；两个气环和一个油环从上至下依次装在活塞上；连杆的上下瓦轴通过连杆螺栓和连杆螺母装在连杆盖中。活塞连杆装配需要的环节有：安装气环；安装油环；安装活塞销；安装销挡圈；安装连杆衬套；把连杆小头放入活塞内；在连杆盖内安装上下瓦轴；安装连杆螺母；放上连杆大头并安装连杆螺栓。（1）合理的装配流程为： （在“ ”处填写装配环节序号）；（2）为了提高连杆的硬度，可以对连杆进行 （在煅烧；电镀；热处理中选择合适的选项，将序号填入“ ”处）；（3）要把连杆螺母拧紧，合理的工具是 （在老虎钳；扳手；台虎钳中选择合适的选项，将序号填入“ ”处）。22. 如图所示为汽车电动助力转向控制系统示意图。其工作原理是：电子控制单元ECU根据扭矩传感器检测到的转向盘转角信号、汽车速度信号和汽车负载信号，综合确定转向助力大小和方向,并控制电动机相应转动，电机作用于减速机构，减速机构带动转向齿轮、转向齿条和连接杆运动，使车轮转到相应角度。请根据示意图和描述，完成以下任务：（1）该系统的控制手段和方式分别属于 和 （在手动控制；自动控制；开环控制；闭环控制中选择合适的选项，将序号填写在“ ”处）；（2）该系统的被控对象是 （在电动机；减速机构；转向齿轮、转向齿条和连接杆车轮中选择合适的选项，将序号填写在“ ”处）；（3）该系统中的负载信号的传感器应选用 （在热敏传感器；力敏传感器；磁敏传感器中选择合适的选项，将序号填写在“ ”处）；（4）下列属于该系统干扰因素的是 （在汽车刹车减速；驾驶员猛打方向盘；汽车进入强力磁场地区；汽车驶过坑洼地带中选择合适的选项，将序号填写在“ ”处）23. 请补全右侧三视图中所缺的三条图线。24. 请补全右侧三视图中所缺的三条图线。第二部分 通用技术一、选择题题号11121314151617181920答案DCABDBABBC二、非选择题14.（1）； （2）； （3） 每空1分，共6分15.（1）； （2）； （3）； （4） 每空1分，共6分16每线1分，共3分。（多补扣1分）
