管子的切割锯割和管刀切割学习目标.pptx

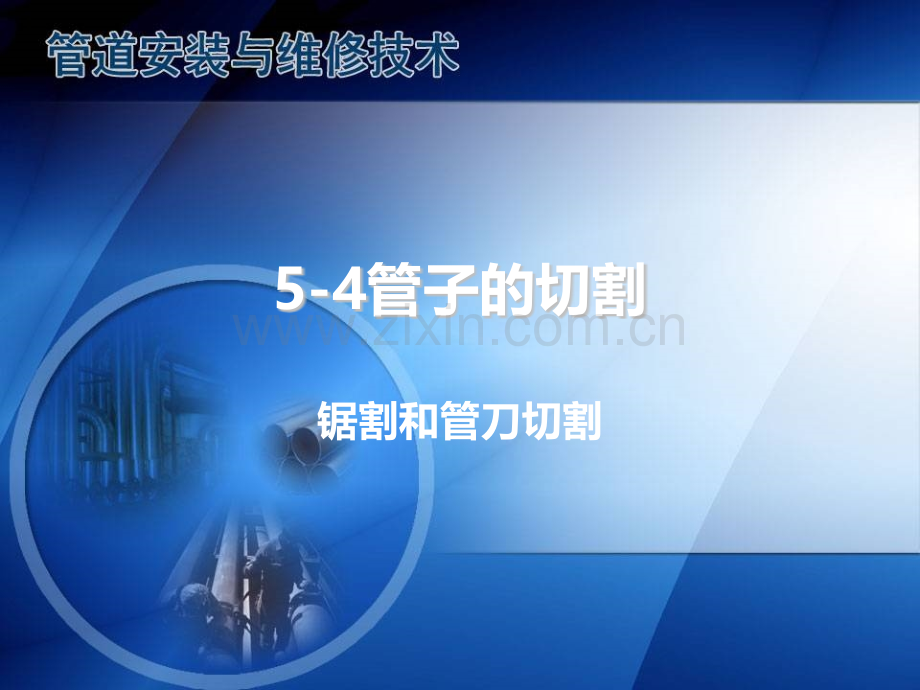

5-4管子的切割 锯割和管刀切割 学学 习习 目目 标标知识目标1.掌握锯割2.掌握管刀切割 情感目标通过对管子的锯割和管刀切割的学习，体验管道工程图的特点，提高学生对从事这一行业的兴趣，增强学生的专业技能知识及团体意识。学学 习习 重重 难难 点点学习重点学习重点1.锯割2.管刀切割学习难点学习难点锯割引入策略锯割和管刀切割同学也许会觉得陌生，但是切菜我们并不陌生。先讲个关于切菜的笑话一日，爸爸准备切菜，妈妈问：砧板洗了没？爸爸答道：洗了啊。妈妈怀疑地问道：我没见到你洗啊？爸爸认真地说道：我干洗了。5.4.1锯割和管刀切割管道预制加工过程中，常根据施工图纸的要求，施工的具体情况或运输能力的大小，按照需要的尺寸进行切割。使用的切割方法常要考虑到管子的材质、管径、技术要求和施工机具装备的条件等。5.4.1锯割和管刀切割一、锯割锯割分人工和机械锯割两种。人工锯割方法简便易行，使用工具简单，占用场地小，该方法得到广泛使用，但劳动强度大，施工速度慢。小直径的钢管常用人工锯割，锯割工具是手锯。5.4.1锯割和管刀切割锯割时应注意以下事项。1.锯割时，锯条应沿石笔画出的切割线锯入，锯条应直线往返走锯。5.4.1锯割和管刀切割锯割时应注意以下事项。2.锯割过程中，锯条走出标定线时，要调整锯割方向或旋转管子重新开锯。5.4.1锯割和管刀切割锯割时应注意以下事项。3.锯割中途更换锯条后，应将钢管旋转重新开锯口，因为旧锯条的锯口窄，容易造成卡锯条或锯条打齿。5.4.1锯割和管刀切割锯割时应注意以下事项。4.为了带走锯割时产生的摩擦热，延长锯条使用寿命，锯割时要随时加机油或柴油来冷却润滑。5.4.1锯割和管刀切割二、管刀切割管刀又称切割器，可以截断管径为100mm以内的碳素钢管。它的优点是割口整齐，放率高。缺点是割后管子内径收缩，需用绞刀或圆矬处理。5.4.1锯割和管刀切割二、管刀切割方法1.第一圈进刀量要小，在管壁上划一到痕迹即可2.视位置正确后，再旋转螺杆调节进刀量，每转一圈调节一次进刀量，每次进刀量都不宜太大。3.转动切割器时用力要均匀平稳，并始终保持割管器与管中心线垂直4.切割时要在滚轮和滚刀上加润滑油，不使刀具过热。学学 习习 测测 评评判断1.使用的切割方法常要考虑到管子的材质、管径、技术要求和施工机具装备的条件等。（）2.管刀又称切割器，可以截断管径为120mm以内的碳素钢管。它的优点是割口整齐，放率高。（）小结1.锯割2.管刀切割
