导轨滑座课程设计说明书.doc

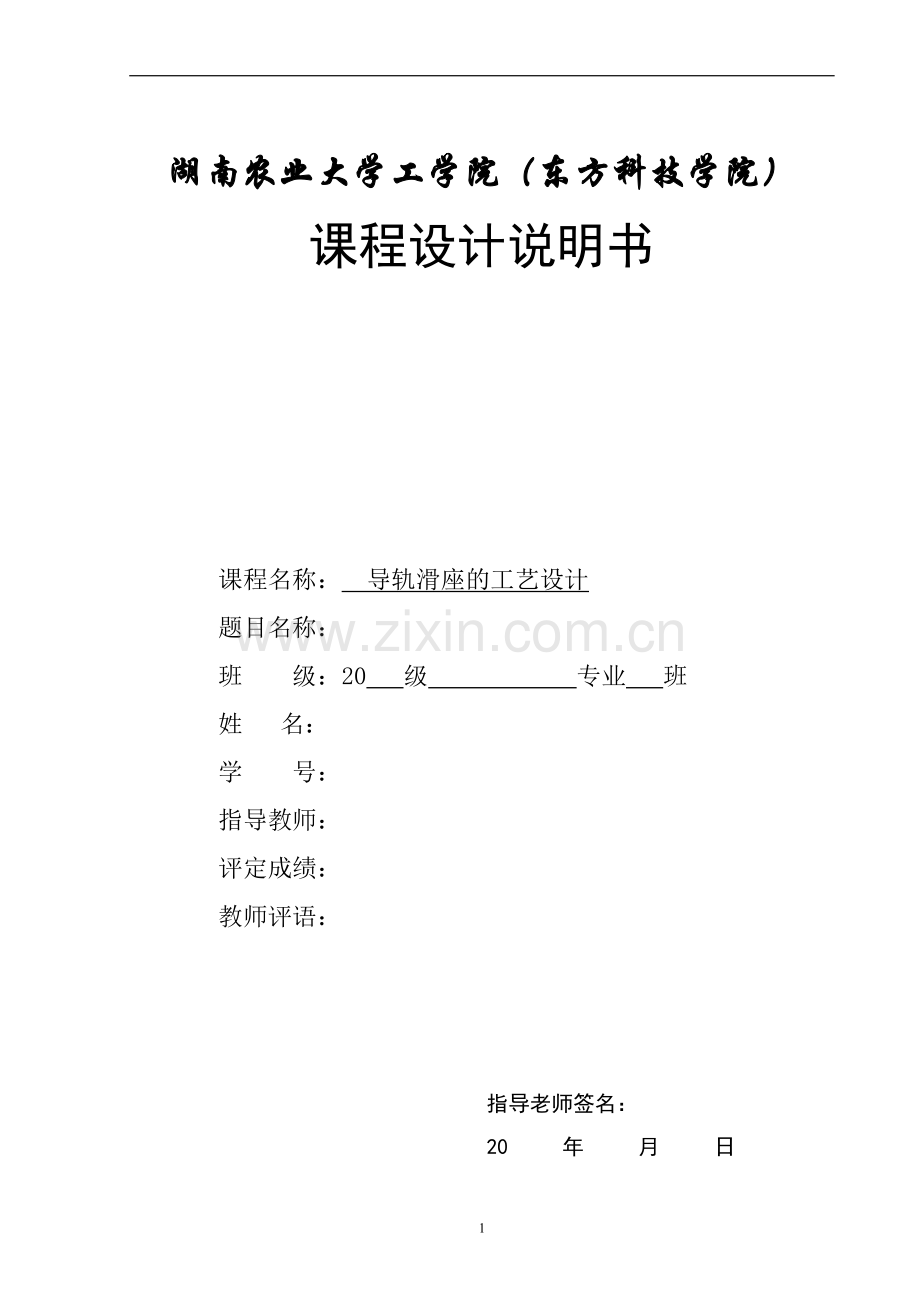

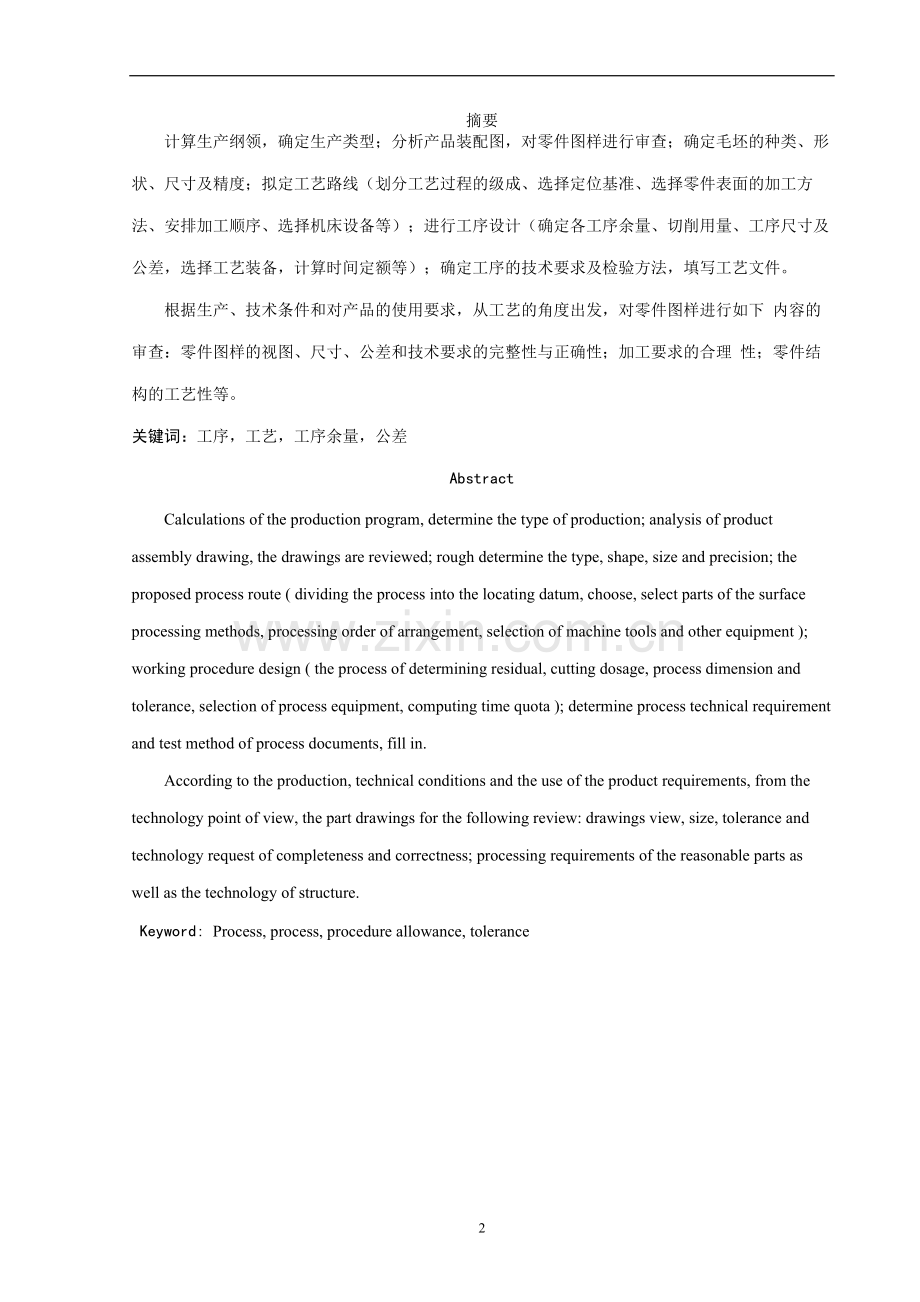

湖南农业大学工学院（东方科技学院）课程设计说明书课程名称： 导轨滑座的工艺设计 题目名称： 班 级：20 级 专业 班姓 名： 学 号： 指导教师： 评定成绩：教师评语： 指导老师签名： 20 年 月 日摘要计算生产纲领，确定生产类型；分析产品装配图，对零件图样进行审查；确定毛坯的种类、形状、尺寸及精度；拟定工艺路线（划分工艺过程的级成、选择定位基准、选择零件表面的加工方法、安排加工顺序、选择机床设备等）；进行工序设计（确定各工序余量、切削用量、工序尺寸及公差，选择工艺装备，计算时间定额等）；确定工序的技术要求及检验方法，填写工艺文件。根据生产、技术条件和对产品的使用要求，从工艺的角度出发，对零件图样进行如下 内容的审查：零件图样的视图、尺寸、公差和技术要求的完整性与正确性；加工要求的合理 性；零件结构的工艺性等。关键词：工序，工艺，工序余量，公差AbstractCalculations of the production program, determine the type of production; analysis of product assembly drawing, the drawings are reviewed; rough determine the type, shape, size and precision; the proposed process route ( dividing the process into the locating datum, choose, select parts of the surface processing methods, processing order of arrangement, selection of machine tools and other equipment ); working procedure design ( the process of determining residual, cutting dosage, process dimension and tolerance, selection of process equipment, computing time quota ); determine process technical requirement and test method of process documents, fill in.According to the production, technical conditions and the use of the product requirements, from the technology point of view, the part drawings for the following review: drawings view, size, tolerance and technology request of completeness and correctness; processing requirements of the reasonable parts as well as the technology of structure. Keyword: Process, process, procedure allowance, tolerance2目录第1章 前言1第2章 零件的工艺分析22.1 零件的工艺分析22.2 确定毛坯的制造形式3第3章 拟定导轨滑座的工艺路线 43.1 定位基准的选择4 3.1.1 粗基准的选择 43.1.2精基准的选择 43.2 加工路线的拟定4第4章 机械加工余量，工序尺寸及毛坯尺寸的确定 6第5章 确定切削用量及基本工时85.1 工序03 铣底面85.2 工序04粗铣、半精铣、精铣基准面A8 5.3 工序05钻、扩、铰2-12H7孔95.4 工序06铣工件四周面115.5 工序06粗铣、半精铣、精铣4016端面 125.6工序06铣1010倒角 135.7工序06钻、扩、铰2-207孔 135.8 工序06铣12080面155.9工序06钻、攻2-M6螺纹 16 结 论 18致 谢 19参考文献 20第1章 前言导轨滑座是以一种滚动导引，借用钢球在滑座与导轨之间作无限滚动循环，负载平台能沿着轻易地以高精度作运动。与传统的滑动导引相较，滚动的摩擦系数可降低至原来的1/50，由于启动的摩擦力大大减少，相对的较少无效运动发生，故能轻易达到级进给及定位。再加上滑座与导轨间的束制单元设计，使得导轨可同时承受上下、左右等各方向的负荷，上述陈例特点并非传统滑动导引所能比拟，机台若能配合滚珠螺杆，使用导轨作导引，必能在幅提高设备精度及机械效能。第2章 零件工艺的分析2.1 零件的工艺分析零件共有九组加工表面，现分述如下：1 底面2 基准面A3 2-12H7孔4 工件四周面5 4016端面6 1010倒角7 2-207孔8 12080面9 2-M6螺纹2.2 确定毛坯的制造形式相同的材料采用不同的毛坯制造方法，其力学性能有所不同。锻造是一种利用锻压机械对金属坯料施加压力，使其产生塑性变形以获得具有一定机械性能、一定形状和尺寸锻件的加工方法，锻压（锻造与冲压）的两大组成部分之一。通过锻造能消除金属在冶炼过程中产生的铸态疏松等缺陷，优化微观组织结构，同时由于保存了完整的金属流线，锻件的机械性能一般优于同样材料的铸件。相关机械中负载高、工作条件严峻的重要零件，除形状较简单的可用轧制的板材、型材或焊接件外，多采用锻件。第3章 拟定导轨滑座加工的工艺路线3.1 定位基准的选择定位基准分为粗基准、精基准和辅助基准。3.1.1 粗基准的选择粗基准选择应当满足以下要求：1）如果必须首先保证工件上加工表面与不加工表面 之间的位置要求，应以不加工表面作为粗基准。如果在工件上有很多不需加工的表面，则应以其中与加工面位置精度要求较高的表面作粗基准。2）如果必须首先保证工件某重要表面的加工余量均匀，应选择该表面作精基准。3）如需保证各加工表面都有足够的加工余量，应选加工余量较小的表面作粗基准。4）选作粗基准的表面应平整，没有浇口、冒口、飞边等缺陷，以便定位可靠。5）粗基准一般只能使用一次，特别是主要定位基准，以免产生较大的位置误差。由上及对导轨滑座的分析可知，选用基准面A及工件另外两个侧面作为定位粗基准是合理的。3.1.2精基准的选择精基准选择应当满足以下要求：1） 用设计基准作为定位基准，实现“基准重合”，以免产生基准不重合误差。2） 当工件以某一组精基准定位可以较方便地加工很多表面时，应尽可能采用此组精基准定位，实现“基准统一”，以免生产基准转换误差。3） 当精加工或光整加工工序要求加工余量尽量小而均匀时，应选择加工表面本身作为精基准，即遵循“自为基准”原则。该加工表面与其他表面间的位置精度要求由先行工序保证。4） 为获得均匀的加工余量或较高 的位置精度，可遵循“互为基准”、反复加工的原则。5） 有多种方案可供选择时应选择定位准确、稳定、夹紧可靠，可使夹具结构简单的表面作为精基准。由上及零件图知，选用基准面A及2-12H7孔作为定位精基准。3.2 加工路线的拟定工序号工序名称工 序 内 容工艺装备01备料锻件02热处理调质处理03铣铣底面X5104铣粗铣、半精铣、精铣基准面AX5105钻钻、扩、铰2-12H7孔Z52506铣 铣工件四周面X5107铣 粗铣、半精铣、精铣4016端面X5108铣铣1010倒角X5109钻钻、扩、铰2-207孔Z52510铣 铣12080面X5111钻钻、攻2-M6螺纹Z52512热处理发蓝处理13去毛刺去毛刺14检检验至图纸要求15入库入库 第4章 机械加工余量，工序尺寸及毛坯尺寸的确定根据上述原始资料及加工工艺，分别确定各加工表面的机械加工余量，工序尺寸及毛坯的尺寸如下： 零件材料属于钢，毛坯为锻件，根据机械制造工艺设计简明手册（以下简称工艺手册）查表2.2-25及表2.2-24，知工件机械加工余量Z=1.0mm1.底面，表面粗糙度为Ra6.3 um，根据工艺手册，表2.2-25知，加工余量Z=1.0mm，一步铣削即可满足精度要求。2.基准面A，表面粗糙度为Ra1.25um，根据工艺手册，表2.2-25知，加工余量Z=1.0mm，需经过粗铣半精铣精铣三步方可满足精度要求。粗 铣 单边余量Z=0.7mm半精铣 单边余量Z=0.2mm精 铣 单边余量Z=0.1mm3. 2-12H7孔，表面粗糙度Ra1.25 um，根据工艺手册，表2.2-24知，孔的直径较小，很难直接锻造成型，故采用实心锻造，需经钻扩铰三步加工，方能满足其精度要求。钻 单边余量2Z=10mm扩 单边余量2Z=1.8mm铰 单边余量2Z=0.2mm4.工件四周面，表面粗糙度为Ra6.3 um，根据工艺手册，表2.2-25知，加工余量Z=1.0mm，一步铣削即可满足精度要求。5.4016端面，表面粗糙度为Ra1.25um，根据工艺手册，表2.2-25知，加工余量Z=1.0mm，需经过粗铣半精铣精铣三步方可满足精度要求。粗 铣 单边余量Z=0.7mm半精铣 单边余量Z=0.2mm精 铣 单边余量Z=0.1mm6.1010倒角，表面粗糙度为Ra6.3 um，根据工艺手册，表2.2-25知，加工余量Z=1.0mm，一步铣削即可满足精度要求。7.2-20H7孔，表面粗糙度Ra1.25 um，根据工艺手册，表2.2-24知，孔的直径较小，很难直接锻造成型，故采用实心锻造，需经钻扩铰三步加工，方能满足其精度要求。钻 单边余量2Z=18mm扩 单边余量2Z=1.8mm铰 单边余量2Z=0.2mm8.12080面, 表面粗糙度为Ra6.3 um，根据工艺手册，表2.2-25知，加工余量Z=1.0mm，一步铣削即可满足精度要求.9.2-M6螺纹, 表面粗糙度Ra1.25 um，根据工艺手册，表2.2-24知，孔的直径较小，很难直接锻造成型，故采用实心锻造，需经钻攻丝，方能完成。钻 单边余量2Z=5.1mm攻丝 单边余量2Z=0.9mm 第5章 确定切削用量及基本工时5.1 工序03 铣底面（1）加工条件： 工件材料：钢加工要求：铣底面机床：立式铣床x 51刀具：采用端铣刀量具：游标卡尺 （2）计算铣削用量 1） 决定每次进给量及切削速度 根据X51型铣床说明书，其功率为为7.5kw，中等系统刚度。根据表查出 ，则按机床标准选取1300当1300r/min时按机床标准选取2） 计算工时切削工时：，则机动工时为辅助时间为： tf=0.15tm=0.150.646=0.097min其他时间计算： tb+tx=6%(0.646+0.097)=0.045min故工序03加工工时： tdj=tm+tf+tb+tx =0.646+0.097+0.045=0.788min5.2 工序04 铣基准面A（1）加工条件： 工件材料：钢加工要求：铣基准面A机床：立式铣床X51刀具：采用端铣刀量具：游标卡尺 （2）计算铣削用量 1）每次进给量及切削速度 根据X51型铣床说明书，其功率为为7.5kw，中等系统刚度。根据表查出 ，则按机床标准选取700当700r/min时按机床标准选取2）工时切削工时：，则机动工时为辅助时间为： tf=0.15tm=0.151.171=0.176min其他时间计算： tb+tx=6%(1.171+0.176)=0.081min故工序04加工工时： tdj=tm+tf+tb+tx =1.171+0.176+0.081=1.428min5.3 工序05钻、扩、铰2-12H7孔（1）加工条件： 工件材料：钢加工要求：钻、扩、铰2-12H7孔机床：立式钻床Z525刀具：采用麻花钻、扩孔钻、铰刀量具：游标卡尺 （2）计算铣削用量 工步一：钻孔至10确定进给量：根据参考文献表2-7，当钢的，时，。由于本零件在加工10孔时属于低刚度零件，故进给量应乘以系数0.75，则根据Z525机床说明书，现取切削速度：根据参考文献表2-13及表2-14，查得切削速度所以 根据机床说明书，取，故实际切削速度为切削工时：，则机动工时为辅助时间为： tf=0.15tm=0.150.507=0.076min其他时间计算： tb+tx=6%(0.507+0.076)=0.035min故工步一的加工工时： tdj=tm+tf+tb+tx =0.507+0.076+0.035=0.618min工步二：扩10孔至19.8利用钻头将孔扩大至，根据有关手册规定，扩钻的切削用量可根据钻孔的切削用量选取根据机床说明书，选取则主轴转速为，并按钻床说明书取，实际切削速度为切削工时：，则机动工时为辅助时间为： tf=0.15tm=0.151.749=0.262min其他时间计算： tb+tx=6%(1.749+0.262)=0.121min故工步二的加工工时： tdj=tm+tf+tb+tx =1.749+0.262+0.121=2.132min工步三：铰孔根据参考文献表2-25，得查参考文献表4.2-2，按机床实际进给量和实际转速，取，实际切削速度。切削工时：，则机动工时为辅助时间为： tf=0.15tm=0.150.955=0.143min其他时间计算： tb+tx=6%(0.955+0.143)=0.066min故工步三的加工工时： tdj=tm+tf+tb+tx =0.955+0.143+0.066=1.164min5.4 工序06 铣工件四周面（1）加工条件： 工件材料：钢加工要求：铣工件四周面机床：立式铣床X 51刀具：采用立铣刀量具：游标卡尺 （2）计算铣削用量 1）每次进给量及切削速度 根据X51型铣床说明书，其功率为为7.5kw，中等系统刚度。根据表查出 ，则按机床标准选取1300当1300r/min时按机床标准选取2）工时切削工时：，则机动工时为辅助时间为： tf=0.15tm=0.151.862=0.279min其他时间计算： tb+tx=6%(1.862+0.279)=0.128min故工序06加工工时： tdj=tm+tf+tb+tx =1.862+0.279+0.128=2.269min5.5 工序07粗铣、半精铣、精铣4016端面（1）加工条件： 工件材料：钢加工要求：粗铣、半精铣、精铣4016端面机床：立式铣床X 51刀具：采用端铣刀量具：游标卡尺 （2）计算铣削用量 1）每次进给量及切削速度 根据X51型铣床说明书，其功率为为7.5kw，中等系统刚度。根据表查出 ，则按机床标准选取1300当1300r/min时按机床标准选取2）工时切削工时：，则机动工时为辅助时间为： tf=0.15tm=0.150.169=0.025min其他时间计算： tb+tx=6%(0.169+0.025)=0.012min故工序07加工工时： tdj=tm+tf+tb+tx =0.169+0.025+0.012=0.206min5.6 工序08铣1010倒角（1）加工条件： 工件材料：钢加工要求：铣1010倒角机床：卧式铣床X62刀具：采用双角度铣刀量具：游标卡尺 （2）计算铣削用量 1）每次进给量及切削速度 根据X62型铣床说明书，其功率为为7.5kw，中等系统刚度。根据表查出 ，则按机床标准选取1000当1000r/min时按机床标准选取2）工时切削工时：，则机动工时为辅助时间为： tf=0.15tm=0.151.163=0.174min其他时间计算： tb+tx=6%(1.163+0.174)=0.080min故工序08加工工时： tdj=tm+tf+tb+tx =1.163+0.174+0.080=1.417min5.7 工序09钻、扩、铰2-20H7孔（1）加工条件： 工件材料：钢加工要求：钻、扩、铰2-20H7孔机床：立式钻床Z525刀具：采用麻花钻、扩孔钻、铰刀量具：游标卡尺 （2）计算铣削用量 工步一：钻孔至18确定进给量：根据参考文献表2-7，当钢的，时，。由于本零件在加工18孔时属于低刚度零件，故进给量应乘以系数0.75，则根据Z525机床说明书，现取切削速度：根据参考文献表2-13及表2-14，查得切削速度所以 根据机床说明书，取，故实际切削速度为切削工时：，则机动工时为辅助时间为： tf=0.15tm=0.150.566=0.085min其他时间计算： tb+tx=6%(0.566+0.085)=0.039min故工步一的加工工时： tdj=tm+tf+tb+tx =0.566+0.085+0.039=0.690min工步二：扩18孔至19.8利用钻头将孔扩大至，根据有关手册规定，扩钻的切削用量可根据钻孔的切削用量选取根据机床说明书，选取则主轴转速为，并按钻床说明书取，实际切削速度为切削工时：，则机动工时为辅助时间为： tf=0.15tm=0.154.329=0.649min其他时间计算： tb+tx=6%(4.329+0.649)=0.299min故工步二的加工工时： tdj=tm+tf+tb+tx =4.329+0.649+0.299=5.277min工步三：铰孔根据参考文献表2-25，得查参考文献表4.2-2，按机床实际进给量和实际转速，取，实际切削速度。切削工时：，则机动工时为辅助时间为： tf=0.15tm=0.152.398=0.360min其他时间计算： tb+tx=6%(2.398+0.360)=0.165min故工步三的加工工时： tdj=tm+tf+tb+tx =2.398+0.360+0.165=2.923min5.8 工序10铣12080面（1）加工条件： 工件材料：钢加工要求：铣12080面机床：立式铣床X51刀具：球面铣刀量具：游标卡尺 （2）计算铣削用量 1）每次进给量及切削速度 根据X51型铣床说明书，其功率为为7.5kw，中等系统刚度。根据表查出 ，则按机床标准选取1000当1000r/min时按机床标准选取2）工时切削工时：，则机动工时为辅助时间为： tf=0.15tm=0.152.100=0.315min其他时间计算： tb+tx=6%(2.100+0.315)=0.145min故工序10加工工时： tdj=tm+tf+tb+tx =2.100+0.315+0.145=2.560min5.9 工序11钻、攻2-M6螺纹（1）加工条件： 工件材料：钢加工要求：钻、攻2-M6螺纹机床：立式钻床Z525刀具：麻花钻、丝锥量具：游标卡尺 、量规（2）计算钻削用量 工步一：钻2-M6螺纹底孔5.1确定进给量：根据参考文献表2-7，当钢的，时，。由于本零件在加工5.1孔时属于低刚度零件，故进给量应乘以系数0.75，则根据Z525机床说明书，现取切削速度：根据参考文献表2-13及表2-14，查得切削速度所以 根据机床说明书，取，故实际切削速度为切削工时：，则机动工时为辅助时间为： tf=0.15tm=0.150.113=0.017min其他时间计算： tb+tx=6%(0.113+0.017)=0.008min故工步一的加工工时： tdj=tm+tf+tb+tx =0.113+0.017+0.008=0.138min工步二：攻M6螺纹选择M6mm高速钢机用丝锥 等于工件螺纹的螺距，即 按机床选取n=375r/min 基本工时：辅助时间为： tf=0.15tm=0.150.057=0.009min其他时间计算： tb+tx=6%(0.057+0.009)=0.004min故工步二的加工工时： tdj=tm+tf+tb+tx =0.057+0.009+0.004=0.070min结论课程设计即将结束了，时间虽然短暂但是它对我们来说受益菲浅的，通过这次的设计使我们不再是只知道书本上的空理论，不再是纸上谈兵，而是将理论和实践相结合进行实实在在的设计，使我们不但巩固了理论知识而且掌握了设计的步骤和要领，使我们更好的利用图书馆的资料，更好的更熟练的利用我们手中的各种设计手册和AUTOCAD等制图软件，为我们踏入设计打下了好的基础。课程设计使我们认识到了只努力的学好书本上的知识是不够的，还应该更好的做到理论和实践的结合。因此同学们非常感谢老师给我们的辛勤指导，使我们学到了好多，也非常珍惜学院给我们的这次设计的机会，它为我们的毕业打下坚实的基础。致谢这次课程设计使我收益不小，为我今后的学习和工作打下了坚实和良好的基础。但是，查阅资料尤其是在查阅切削用量手册时，数据存在大量的重复和重叠，由于经验不足，在选取数据上存在一些问题，不过我的指导老师每次都很有耐心地帮我提出宝贵的意见，在我遇到难题时给我指明了方向，最终我很顺利的完成了课程设计。这次课程设计成绩的取得，与指导老师的细心指导是分不开的。在此，我衷心感谢我的指导老师，特别是每次都放下她的休息时间，耐心地帮助我解决技术上的一些难题，他严肃的科学态度，严谨的治学精神，精益求精的工作作风，深深地感染和激励着我。从课题的选择到项目的最终完成，他都始终给予我细心的指导和不懈的支持。多少个日日夜夜，她不仅在学业上给我以精心指导，同时还在思想、生活上给我以无微不至的关怀，除了敬佩指导老师的专业水平外，她的治学严谨和科学研究的精神也是我永远学习的榜样，并将积极影响我今后的学习和工作。在此谨向指导老师致以诚挚的谢意和崇高的敬意。 参考文献1， 邹青 主编 机械制造技术基础课程设计指导教程 北京： 机械工业出版社 2004，8 2， 赵志修 主编 机械制造工艺学 北京： 机械工业出版社 1984，23， 孙丽媛 主编 机械制造工艺及专用夹具设计指导 北京：冶金工业出版社 2002，12 4， 李洪 主编 机械加工工艺手册 北京： 北京出版社 1990，125， 邓文英 主编 金属工艺学 北京： 高等教育出版社 20006， 黄茂林 主编 机械原理 重庆： 重庆大学出版社 2002，77， 丘宣怀 主编 机械设计 北京： 高等教育出版社 19978， 储凯 许斌 等主编 机械工程材料 重庆： 重庆大学出版社 1997，129， 廖念钊 主编 互换性与技术测量 北京： 中国计量出版社 2000，110，乐兑谦 主编 金属切削刀具 北京： 机械工业出版社 1992，1211，李庆寿 主编 机床夹具设计 北京： 机械工业出版社 1983，412，陶济贤 主编 机床夹具设计 北京： 机械工业出版社 1986，413， 机床夹具结构图册 贵州：贵州人民出版社 1983，714，龚定安 主编 机床夹具设计原理 陕西：陕西科技出版社，1981,715，李益民 主编 机械制造工艺学习题集 黑龙江： 哈儿滨工业大学出版社 1984, 716, 周永强等 主编 高等学校毕业设计指导 北京： 中国建材工业出版社 2002,1220
