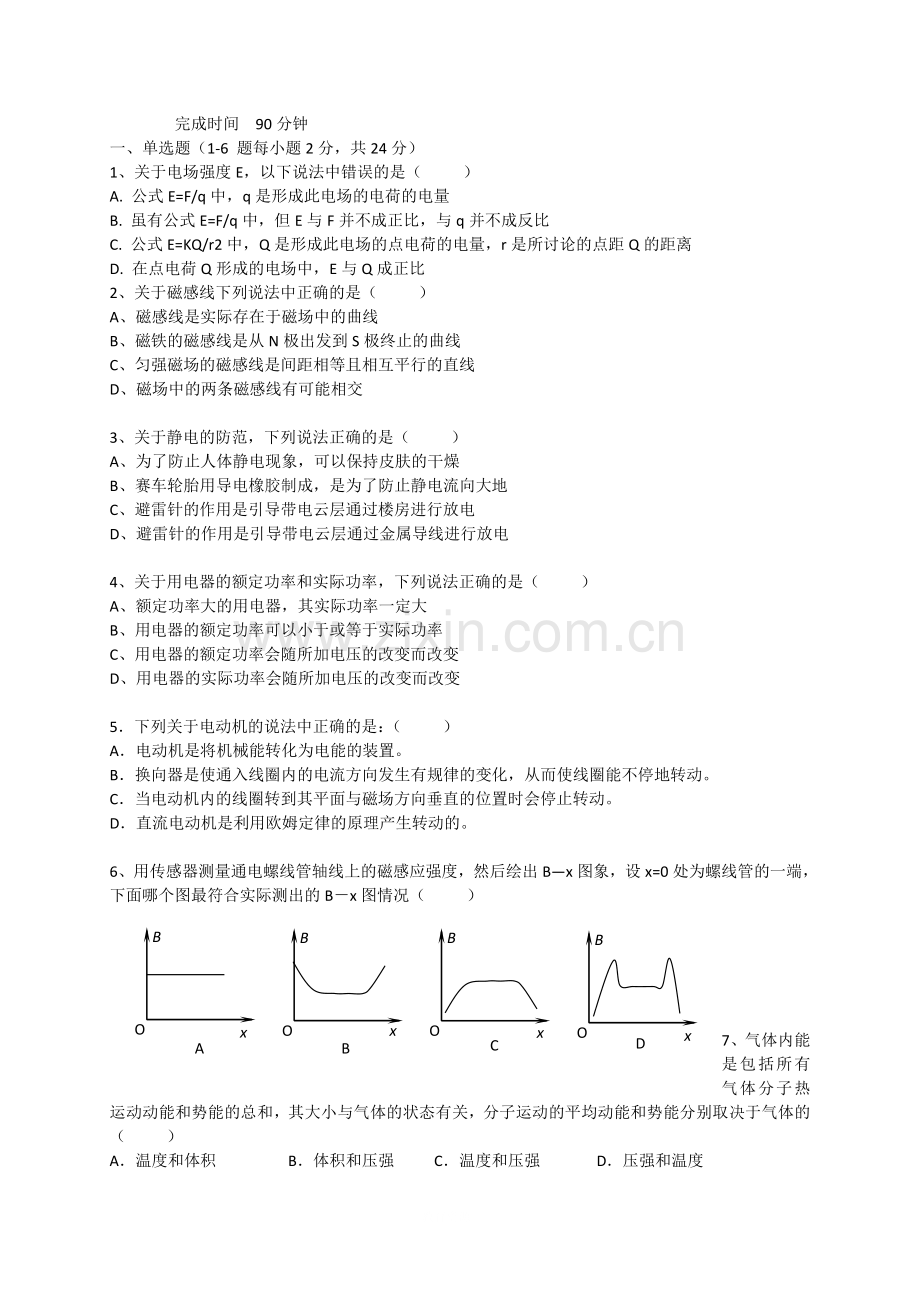

完成时间 90分钟一、单选题（1-6 题每小题2分，共24分）1、关于电场强度E，以下说法中错误的是（ ）A. 公式E=F/q中，q是形成此电场的电荷的电量B. 虽有公式E=F/q中，但E与F并不成正比，与q并不成反比C. 公式E=KQ/r2中，Q是形成此电场的点电荷的电量，r是所讨论的点距Q的距离D. 在点电荷Q形成的电场中，E与Q成正比2、关于磁感线下列说法中正确的是（ ）A、磁感线是实际存在于磁场中的曲线B、磁铁的磁感线是从N极出发到S极终止的曲线C、匀强磁场的磁感线是间距相等且相互平行的直线D、磁场中的两条磁感线有可能相交3、关于静电的防范，下列说法正确的是（ ）A、为了防止人体静电现象，可以保持皮肤的干燥B、赛车轮胎用导电橡胶制成，是为了防止静电流向大地C、避雷针的作用是引导带电云层通过楼房进行放电D、避雷针的作用是引导带电云层通过金属导线进行放电4、关于用电器的额定功率和实际功率，下列说法正确的是（ ）A、额定功率大的用电器，其实际功率一定大B、用电器的额定功率可以小于或等于实际功率C、用电器的额定功率会随所加电压的改变而改变D、用电器的实际功率会随所加电压的改变而改变5下列关于电动机的说法中正确的是：（ ）A电动机是将机械能转化为电能的装置。B换向器是使通入线圈内的电流方向发生有规律的变化，从而使线圈能不停地转动。C当电动机内的线圈转到其平面与磁场方向垂直的位置时会停止转动。D直流电动机是利用欧姆定律的原理产生转动的。BxOBxOBxOBxOABCD6、用传感器测量通电螺线管轴线上的磁感应强度，然后绘出Bx图象，设x=0处为螺线管的一端，下面哪个图最符合实际测出的Bx图情况（ ）7、气体内能是包括所有气体分子热运动动能和势能的总和，其大小与气体的状态有关，分子运动的平均动能和势能分别取决于气体的（ ）A温度和体积 B体积和压强C温度和压强D压强和温度8、下列各图所示是简单逻辑电路，其中电路中的蜂鸣器可能会发声的是（）+5V&+5V1+5V1&+5VA B C D9、如图所示，表示磁场对直线电流的作用，其中不正确的是：（ ）U10、如图所示，a、b、c三盏灯的实际消耗的功率相等，则a、b、c三盏灯的电阻之比为（ ）21141114412211、正电荷q在电场力作用下由p向Q做匀加速运动，那么可以断定，它所在的电场是下图中的哪一个( ) L1L2L3EPba12、如图所示的电路中，电源内阻不计，如果使滑动变阻器的滑动端从a端滑至b端时，三只小灯泡的亮度变化是（ ）A、变暗，变亮B、变亮，变暗C、变暗，、变亮D、变亮，、变暗二、填空题（每空2分，共20分）13、一根长为20cm的通电导线，电流为0.2A，处于匀强磁场中，方向与磁场垂直，受到的磁场力为410-3N，则磁感应强度为_；若电流减小到0.1A，此时磁感应强度为_.&ZAB（a）输入输出AZ0110（b）图 214、如图2所示，（a）为基本门电路中_门的电路符号，（b）为_门的输入输出真值表。15、某电热器上标有“30 V，45 W”的字样，现将它接在45 V的电源上，为使它正常工作必须串联一个分压电阻，该电阻的阻值为_W，该电阻的功率至少_W。16、真空中有一电场，在电场中的P点放一电荷量为-4109C的检验电荷，它受到的电场力为 2105N，方向水平向西，则P点的场强为_NC.方向为_ . 17、如图所示，矩形导线框abcd的一半处在磁感应强度B0.1T的足够大的匀强磁场中，线框ab边长10cm，bc边长为20cm，则以线框的ab边为轴，转过90时，它的磁通量为_Wb，以线框的ab边为轴，线框平面转过60，它的磁通量为_ Wb。三、作图题（每题4分共 8分）18、如下图所示的磁感线中，请画出A点的磁感应强度的方向，比较C点和D点的磁感应强度的大小：BC _ BD（填“”“”或“=”）。19、如下图所示，两磁极间有一个线框，画出线框两条边受力情况，并说明线框按_时针方向旋转。S N19题图BDCA18题图四、实验题（每题6分 共12分）20、（6分）用多用表测电阻，把选择开关调到欧姆挡后，应先_，再测电阻。若测电阻时发现指针偏转过小，应改选_（较大或较小）倍率挡，若选择旋钮在“1k”位置，测量结果如图所示，则被测电阻的阻值为_W。21、（4分）如图，用绝缘丝线将一带正电的小球N挂在水平横杆一上的P点，在N的左侧放置一带正电的小球M，由于静电相互作用，N平衡时丝线与竖直方向有一定的偏角。如果M的电荷量加倍，丝线偏角 _(选填“变大”、“变小”或“不变”)。如果两球的电荷量不变，把M向右移动一定距离，N静止时受到的静电力 (选填“变大”、“变小”或“不变”)。五、计算题（共34分）22、（10分）如图所示的电路中，三个电阻的阻值均为6欧，电压U恒为18伏，求（1） 电流表和电压表的示数；（2）将电压表和电流表的位置互换，电流表和电压表的示数。23、（12分）如图所示，在与水平方向成60角的光滑金属导轨间连一电源，在相距1m的平行导轨上放一重力为3N的金属棒ab，棒上通过3A的电流，磁场方向竖直向上，这时金属棒恰好静止，求：（1）匀强磁场的磁感强度为多大？（2）ab棒对导轨的压力为多大？24、（12分）如图所示的电路，D为一直流电动机，它的线圈电阻Rm=1.5，与电动机串联的电阻R=8.5，电源电压U=41V，内阻不计。当电动机转动时电压表的读数U=24V， 求：DVRRmU（1）输入到电动机的功率（2）电动机转变为机械能的效率选择题1、A 2、C 3、D 4、D 5、B 6、C 7、A 8、C 9、C 10、C11、D 12、C 二、填空题13、0.4T, 0.4T, 14、与，非 15、10，22.5 16、5000，水平向东17、0 , 0.001三、作图题 18、图略 19、图略，顺时针四、实验题20、调零，较大，3200021、变大，变大五、计算题22、（1）1A 12V （5分） （2）3A 9V （5分）23、1.73T（6分），6N（6分）24、48W（6分） 87.5% （6分）教育资源
