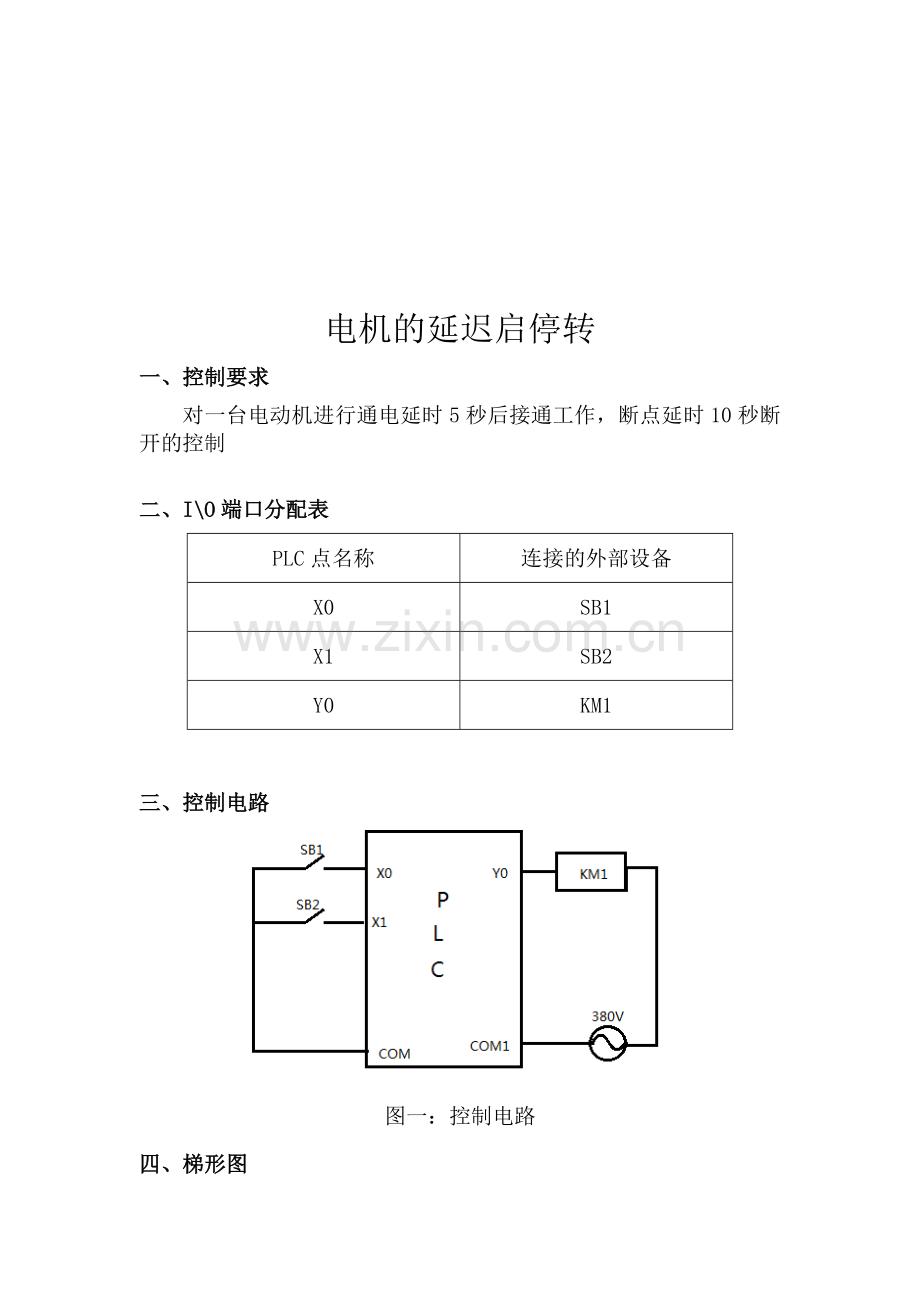

《可编程控制器》 实验四、电机的延迟启停转以及单键启停转 姓名:张玥 学号:10071201026 班级:电信10-2 指导老师:胡津健 院系:电子与信息工程学院 电机的延迟启停转 一、 控制要求 对一台电动机进行通电延时5秒后接通工作,断点延时10秒断开的控制 二、I\O端口分配表 PLC点名称 连接的外部设备 X0 SB1 X1 SB2 Y0 KM1 三、 控制电路 图一:控制电路 四、 梯形图 图二:梯形图 五、 实验过程 1. 将编好的梯形图拷入PLC中 图三:PLC写入程序 2. 电路连接 先连接主电路 ‚观察端口指示灯变化,判断是否达到控制要求。若达到预期要求,连接辅助电路 ƒ连接辅助电路 3. 实际电路连接图 图四:实际连接图 4. 工作现象 按下启动键后,电动机5秒后开始转动。按下停止键后电动机仍然转动,10秒后停止转动。达到控制要求。 单键启停转 一、 控制要求 掌握计数器的应用,对一台电动机通过一个按键控制启停 二、I\O端口分配表 PLC点名称 连接的外部设备 X0 SB1 Y0 KM1 三、 控制电路 图一:控制电路 四、 梯形图 图二:梯形图 五、 实验过程 1. 将编好的梯形图拷入PLC中 图三:PLC写入程序 2. 电路连接 先连接主电路 ‚观察端口指示灯变化,判断是否达到控制要求。若达到预期要求,连接辅助电路 ƒ连接辅助电路 3. 实际电路连接图 图四:实际连接图 4. 工作现象 按下启动键后,电动机开始转动。再次按下启动键后电动机停止转动。达到控制要求。 六、 心得体会 本次实验达到了预期的控制要求,熟悉了计数器的使用。利用计数器通过一个按键控制电动机的启停,不仅使控制过程变得简单,而且节省了端口,简化了电路。
