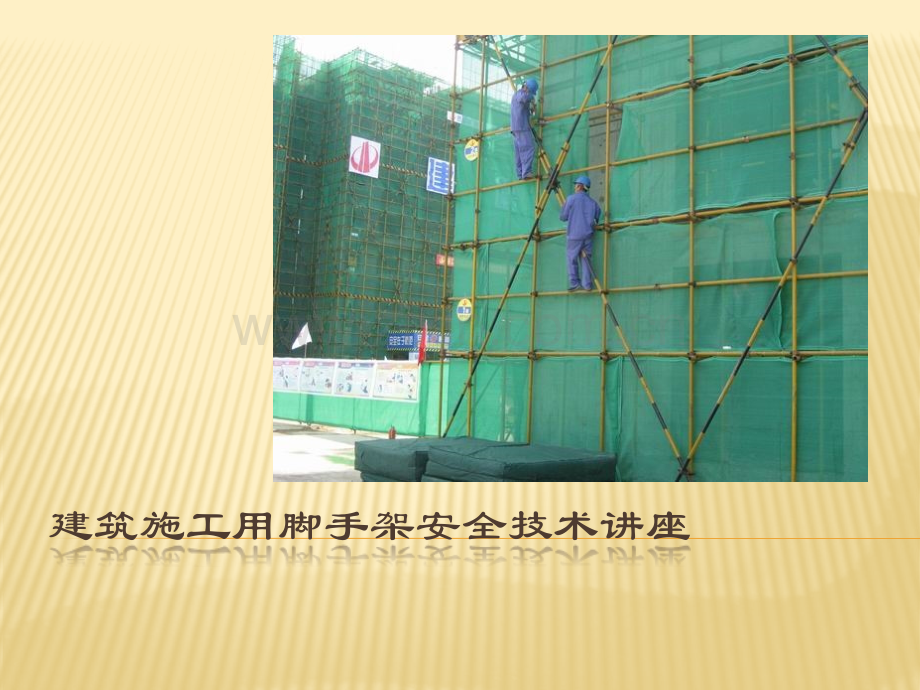

建筑施工用脚手架安全技术讲座.pptx

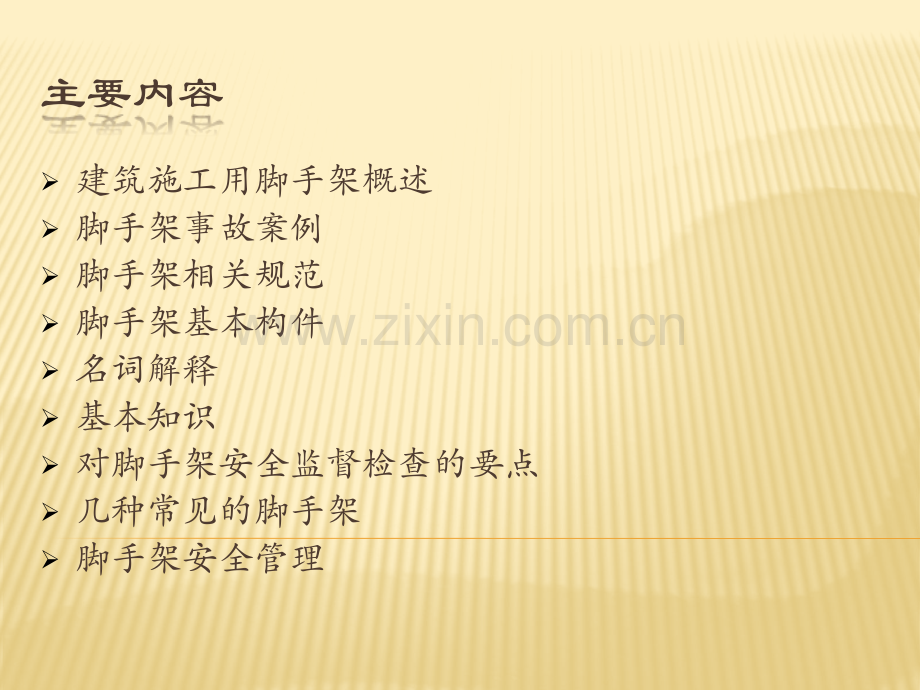

建筑施工用脚手架安全技术讲座 主要内容建筑施工用脚手架概述脚手架事故案例脚手架相关规范脚手架基本构件名词解释基本知识对脚手架安全监督检查的要点几种常见的脚手架脚手架安全管理第一部分 建筑施工用脚手架概述脚手架施工现场常见的临时设施之一，是指为临时放置施工工具和少量建筑材料，解决施工作业人员高处作业而搭设的架体。按材质分，可分为：钢脚手架、木脚手架、竹脚手架等；按搭设形式分，可分为：落地式脚手架、悬挑式脚手架、挂脚手架、吊篮脚手架、门型脚手架、附着式升降脚手架等。第一部分 建筑施工用脚手架概述按立杆排数分，可分为：单排式脚手架、双排式脚手架、满堂脚手架等；按封闭程度分，可分为：开口型脚手架、一字型脚手架、封圈型脚手架等；我们最常见的是落地式扣件式钢管脚手架、满堂扣件式钢管脚手架。下面，先认识一下各类脚手架：落地式脚手架双排脚手架悬挑式脚手架附着式升降脚手架吊篮式脚手架碗扣式脚手架满堂脚手架 门型脚手架第二部分 脚手架事故案例2010年1月12日中午11：50左右，安徽芜湖华强文化科技产业园配送中心工地在混凝土浇筑过程中发生脚手架倒塌事故，10多名工人被埋。2010年1月12日18时左右，贵州省福泉市利森水泥厂一处工地脚手架突然倒塌，造成8人死亡，2人受伤 2009年1月9日上午9时许，在佛山市顺德区德胜饲料厂内，一座高达15米的脚手架突然倒塌,数吨钢材和竹木压住了正在施工的11名工人,导致其中5人重伤。2009年月日上午时分，濮阳市一处装修改造中的建筑物脚手架在拆卸中突然坍塌，名站在脚手架上的施工人员随之从米高处落下，幸运的是，四五十米长的脚手架坍塌时，路边无一行人。因路旁树木起到缓冲作用，人中人骨折。2009年4月19日下午16时07分许，徐汇区桂菁路号英华达（上海）电子有限公司厂区内，由上海德宏建设工程有限公司承包的厂区栋厂房外力面改造工程在对原电梯井进行改造过程中，井道内的脚手架发生坍塌。正在楼施工的名施工人员随脚手架坠落至井底。接报后，公安、安监、救护等部门立即赶往事故现场处置。伤者第一时间被送往附近的上海市第六人民医院救治，虽经医院全力抢救，人最终不幸身亡。第二部分 脚手架相关规范建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011 建筑施工工具式脚手架安全技术规范JGJ202-2010建筑施工门式钢管脚手架安全技术规范JGJ128-2010建筑施工碗扣式脚手架安全技术规范JDJ166-2008第二部分 脚手架相关规范建筑施工木脚手架安全技术规范JGJ164-2008建筑施工竹脚手架安全技术规范JGJ254-2011建筑施工承插型盘扣件钢管支架安全技术规程JGJ231-2010高处作业吊篮GB19155-2003钢管脚手架扣件 GB15831-2006建筑施工安全检查标准JGJ59-2011建筑施工扣件式钢管脚手架安全技术规范关于发布行业标准关于发布行业标准建筑施工扣件式钢建筑施工扣件式钢管脚手架安全技术规范管脚手架安全技术规范的公告的公告第902号 现批准现批准建筑施工扣件式钢管脚建筑施工扣件式钢管脚手架安全技术规范手架安全技术规范为行业标准，编为行业标准，编号为号为JGJ130-2011，自，自2011年年12月月1日起实施。其中，第日起实施。其中，第3.4.3、6.2.3、6.3.3、6.3.5、6.4.4、6.6.3、6.6.5、7.4.2、7.4.5、8.1.4、9.0.1、9.0.4、9.0.5、9.0.7、9.0.13、9.0.14条为强条为强制性条文，必须严格执行。原行业标制性条文，必须严格执行。原行业标准准建筑施工扣件式钢管脚手架安全建筑施工扣件式钢管脚手架安全技术规范技术规范JGJ130-2001同时废止同时废止。中华人民共和国住房和城乡建设部中华人民共和国住房和城乡建设部 二一一年一月二十八日二一一年一月二十八日适用范围1.房屋建筑工程和市政工程等；2.落地式单、双排、满堂、型钢悬挑脚手架；3.扣件式钢管脚手架；4.满堂扣件式钢管支撑架；5.设计、施工、验收。施工前，应编制专项施工方案，对其结构构件与立杆地基承载力进行设计计算。对作业人员进行安全技术交底。第四部分 基本构件钢管扣件木脚手板钢脚手板门型脚手架脚手板竹脚手笆竹竹串片脚手板第四部分 基本构件底座 可调底座可调托撑第五部分 名词解释扣件式钢管脚手架：为建筑施工而搭设的、承受荷载的由扣件、钢管等构成的脚手架与支撑架，包含本规范各类脚手架与支撑架。支撑架：为钢结构安装或浇筑混凝土构件等搭设的承力支架。单排扣件式钢管脚手架：只有一排立杆，横向水平杆的一端搁置固定在墙体上的脚手架。双排扣件式钢管脚手架：由内外两排立杆和水平杆等构成的脚手架。第五部分 名词解释满堂扣件式钢管脚手架：在纵横方向，由不少于三排立杆并与水平杆、水平剪刀撑、竖向剪刀撑、扣件等构成的脚手架。该架体顶部作业层施工荷载通过水平杆传递给立杆，顶部立杆呈偏心受压状态。满堂扣件式钢管支撑架：在纵横方向，由不少于三排立杆并与水平杆、水平剪刀撑、竖向剪刀撑、扣件等构成的脚手架。该架体顶部的钢结构安装等（同类工程）施工荷载通过可调托撑轴心传力给立杆，顶部立杆呈轴心受压状态。第五部分 名词解释开口型脚手架：沿建筑周边非交圈设置的脚手架。其中呈直线型的脚手架为一字型脚手架。扣件：采用螺栓紧固的扣接连接件。扣件在使用扣件在使用前应逐个挑选，有裂缝、变形、螺栓出现滑丝的前应逐个挑选，有裂缝、变形、螺栓出现滑丝的严禁使用。严禁使用。防滑扣件：根据抗滑要求增设的非连接用途的扣件。底座：设于立杆底部的垫座。包括固定底座、可调底座。可调托撑：插入立杆钢管顶部，可调节高度的顶撑。可调托撑支托板厚不应小于可调托撑支托板厚不应小于5毫米，变形不毫米，变形不应大于应大于1；脚手架各部位示意图第五部分 名词解释水平杆：脚手架中的水平杆件。沿脚手架纵向设置的水平杆为纵向水平杆；沿脚手架横向设置的水平杆为横向水平杆。扫地杆：贴近楼地面设置，连接立杆根部的纵横向水平杆件。包括纵向扫地杆、横向扫地杆。连墙件：将脚手架体与建筑主体结构连接，能够传递拉力和压力的构件。连墙件间距：脚手架相邻连墙件之间的距离，包括连墙件竖距、连墙件横距。第五部分 名词解释横向支撑：与双排脚手架内、外立杆或水平杆斜交呈之字形的斜杆。剪刀撑：在脚手架竖向或水平向呈对置的交叉斜杆。抛撑：用于脚手架侧面支撑，与脚手架外侧面斜交的杆件。脚手架高度：自立杆底座下皮至架顶栏杆上皮之间的垂直距离。第五部分 名词解释脚手架长度：脚手架纵向两端立杆外皮间的水平距离。脚手架宽度：脚手架横向两端立杆外皮之间的水平距离，单排脚手架为外立杆外皮至墙面的距离。步距：上下水平杆轴线间的距离。立杆纵（跨）距：距脚手架纵向相邻立杆之间的轴线距离。第五部分 名词解释立杆横距：脚手架横向相邻立杆之间的轴线距离，单排脚手架为外立杆轴线至墙面的距离。主节点：立杆、纵向水平杆、横向水平杆三杆紧靠的扣节点。第六部分 基本知识荷载：施加在结构上的集中力或分布力。作用于脚手架的荷载可分为永久荷载（恒荷载）和可变荷载（活荷载）。脚手架永久荷载应包含的内容：立杆、纵向水平杆、横向水平杆、剪刀撑、扣件、可调托撑等的自重；脚手板、栏杆、挡脚板、安全网等防护设施的自重、可调托撑上主梁、次梁、支撑板等的自重。第六部分 基本知识脚手架可变荷载应包含的内容：施工荷载（包括作业层上的人员、器具、材料等的自重；作业层上、结构构件、施工材料、设备等的自重）；风荷载。荷载标准值：指荷载的基本代表值，指结构在使用期间可能出现的最大荷载值。荷载设计值：是在荷载标准之上乘以一个分项系数确定的。计算强度、稳定性时，永久荷载分项系数应取1.2，可变荷载分项系数应取1.4。施工均布荷载标准值：装修脚手架：2.0KN/M2第六部分 基本知识混凝土、砌筑结构架：3.0KN/M2轻钢结构及空间网格结构脚手架：2.0KM/M2普通钢结构脚手架：3.0KN/M2斜道上的均布荷载标准值不应低于2.0KN/M2当双排脚手架上同时有2个及以上操作层作业时，在同一个跨距内各操作层的施工均布荷载标准值综合不得超过5.0KN/M2第七部分 对脚手架安全监督检查的要点一、检查有关管理资料二、施工现场脚手架监督检查要点一、检查有关管理资料（一）检查作业人员证书（二）脚手架安装拆除专项施工方案（三）检查脚手架安装拆除安全技术交底（四）检查脚手架验收资料（一）检查作业人员证书应有不少于应有不少于2名有效的名有效的“建筑登高架设建筑登高架设”特种特种作业人员操作资格证，人证相符，且在有效期作业人员操作资格证，人证相符，且在有效期内。内。证书有效期为2年。（二）检查脚手架安装拆除专项施工方案必须编制专项施工方案的情形：a.搭设高度24m及以上的落地式钢管脚手架工程。b.附着式整体或分片提升脚手架工程。c.悬挑式脚手架工程。d.吊篮脚手架工程。e.自制卸料平台、移动操作平台工程。f.新型及异型脚手架工程。（二）检查脚手架安装拆除专项施工方案专项技术方案应由技术人员编制，施工单位技术负责人批准。大型、复杂的脚手架工程，超过一定规模危险性较大的脚手架工程，（包括：搭设高度50m及以上落地式钢管脚手架工程；提升高度150m及以上附着式整体和分片提升脚手架工程；架体高度20m及以上悬挑式脚手架）应由施工单位公司级技术负责人批准。（二）检查脚手架安装拆除专项施工方案超过一定规模危险性较大脚手架专项施工方案还应由施工单位组织专家论证。实行施工总承包的，由施工总承包单位组织召开专家论证会。专项方案经论证后，专家组应当提交论证报告，对论证的内容提出明确的意见，并在论证报告上签字。该报告作为专项方案修改完善的指导意见。专项方案经论证后需做重大修改的，施工单位应当按照论证报告修改，并重新组织专家进行论证。（二）检查脚手架安装拆除专项施工方案施工单位应当根据论证报告修改完善专项方案，并经施工单位技术负责人、项目总监理工程师、建设单位项目负责人签字后，方可组织实施。实行施工总承包的，应当由施工总承包单位、相关专业承包单位技术负责人签字。强调必须由本人签字，不得代签。（二）检查脚手架安装拆除专项施工方案专项技术方案必须的内容：a.工程概况：脚手架工程概况、施工平面布置、施工要求和技术保证条件。b.编制依据：相关法律、法规、规范性文件、标准、规范及图纸（国标图集）、施工组织设计等。c.施工计划：包括施工进度计划、材料与设备计划。d.施工工艺技术：技术参数、工艺流程、施工方法、检查验收等。e.施工安全保证措施：组织保障、技术措施、应急预案、监测监控等。f.劳动力计划：专职安全生产管理人员、特种作业人员等。g.计算书及相关图纸。（二）脚手架安装拆除专项施工方案计算书应有的主要内容：纵横向水平杆等受弯构件的强度和连接扣件的抗滑承载力计算；立杆稳定性计算；连墙件的强度、稳定性和连接强度的计算；立杆地基承载力计算。受弯构件应根据正常使用极限状态的要求验算变形。（二）脚手架安装拆除专项施工方案型钢悬挑脚手架计算书还应有的内容：a.型钢悬挑梁的抗弯强度、整体稳定性和挠度；b.型钢悬挑梁锚固件及其锚固连接的强度；c.型钢悬挑梁下建筑结构的承载能力验算。检查脚手架专项技术方案有没有变更，变更是不是符合程序。（三）检查脚手架安装拆除安全技术交底每次作业前，由项目负责人或技术负责人向作业班组、作业人按照已批准的专项技术方案进行安全技术交底，交底双方亲笔签名，交底内容应针对工作实际，与现场相符，有针对性。（四）检查脚手架验收资料进入施工现场构配件的检查与验收：a.新钢管应有产品质量合格证、质量检验报告。外径允许范围47.8-48.8mm，壁厚允许范围3.24-3.96mm。b.旧钢管应有施工单位按规范进行的进场验收报告。无严重鳞皮锈，锈蚀深度不大于-0.18mm。c.扣件应有生产许可证、检测报告和产品质量合格扣件应有生产许可证、检测报告和产品质量合格证、证、进场扣件抽样复试合格报告进场扣件抽样复试合格报告。d.新冲压钢脚手板有产品质量合格证；旧的应有施工单位按规范进行的进场验收报告。e.木、竹脚手板应有施工单位按规范进行的进场验收报告。（四）检查脚手架验收资料f.悬挑脚手架用型钢应有产品质量合格证、质量检验报告，旧的应由施工单位按规范进行的进场验收报告。g.可调托撑应有产品合格证、质量检验报告。其他类型脚手架相关构配件入场参照上述要求进行。检查防护用品、设备、设施进场查验登记表，该表由项目负责人、专职安全员签字生效。（四）检查脚手架验收资料检查xx脚手架验收表，项目经理、技术负责人、安装负责人、专职安全员、分包单位负责人签字生效。脚手架搭设情况的检查与验收a.脚手架基础完工后及脚手架搭设前；b.作业层上施加荷载前；c.每次搭设6-8米高度后；d.达到设计高度后；e.遇有6级及以上强风或大雨后，冻结地区解冻后；（四）检查脚手架验收资料f.停用超过一个月。g.使用过程中定期检查。卸料平台、悬挑式钢平台验收表脚手架拆除审批、监控记录脚手架基础承载力验收记录二、施工现场脚手架监督检查要点JGJ59-2011建筑施工安全检查标准中，保证项目是指对施工人员生命、设备设施及环境安全起关键性作用的项目，一般项目是指除保证项目以外的其他项目。扣件式钢管脚手架：保证项目包括：施工方案、立杆基础、架体与建筑物结构拉结、杆件间距与 剪刀撑、脚手板与防护栏杆、交底与验收。一般项目包括：横向水平杆设置、杆件搭接、架 体防护、脚手架材质、通道。二、施工现场脚手架监督检查要点悬挑式脚手架：保证项目包括：施工方案、悬挑钢梁、架体稳定、脚手板、荷载、交底与验 收。一般项目包括：杆件间距、架体防护、层间防护、脚手架材质。满堂式脚手架：保证项目包括：施工方案、架体基础、架体稳定、杆件锁件、脚手板、交底与验收。一般项目包括：架体防护、材质、荷载、通道。二、施工现场脚手架监督检查要点附着式升降脚手架：保证项目包括：施工方案、安全装置、架体构造、附着支座、架体安装、架体升降。一般项目包括：检查验收、脚手板、防护、操作。碗扣式脚手架：保证项目包括：施工方案、架体基础、架体稳定、杆件锁件、脚手板、交底与防护验收。一般项目包括：架体防护、材质、荷载、通道。二、施工现场脚手架监督检查要点（一）脚手架基础（二）扫地杆（三）杆件间距（四）纵横向水平杆（五）连墙杆（六）剪刀撑（七）斜道（八）门洞（九）杆件连接（十）脚手板铺设要求（十一）搭设要求（十二）拆除要求（一）脚手架基础a.清除杂物平整夯实，使排水畅通。b.每根立杆底部宜设置底座或垫板。当脚手板搭设在永久性建筑结构混凝土基面时，立杆底座或垫板可根据情况不设置。c.立杆垫板或底座底面标高宜高于自然地坪50mm-100mm。基础底座不滑动，沉降不大于10mm。（一）脚手架基础1底座、垫板均应准确地放在定位线上；2垫板应采用长度不少于2跨、厚度不小于50mm、宽度不小200的木垫板。（二）扫地杆a.脚手架必须设置纵横向扫地杆。纵向扫地杆应采用直角扣件固定在距钢管底端不大于200mm处的立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。（二）扫地杆b.脚手架立杆基础不在同一高度上时，必须将脚手架立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于高低差不应大于1m。靠边坡上方的立杆轴线。靠边坡上方的立杆轴线到边坡的距离不应小于到边坡的距离不应小于500mm。（三）杆件间距a.立杆间（跨）距：应符合专项技术方案规定，且应符合建筑模数，一般不超过2m。b.步距：应符合专项技术方案规定，且符合建筑模数。单双排脚手架底层步距均不应大于2m。常用密目式安全立网全封闭式双排脚手架常用布局：立杆横距1.05、1.3、1.55m；步距：1.5、1.8m；立杆纵距根据承受的荷载及连墙件设置，常用1.2、1.5m。（三）杆件间距常用密目式安全立网全封闭式单排脚手架常用步距：立杆横距1.2、1.4m；步距：1.5、1.8m；立杆纵距根据承受的荷载及连墙件设置，常用1.2、1.5、1.8m。单排脚手架搭设高度不应超过24m；双排脚手架搭设高度不应超过50m；高度超过50m的双排脚手架，应采用分段搭设等措施。还可以有双管立杆、分段卸荷等措施。（四）纵横向水平杆纵向水平杆应设置在立杆内侧，单根杆长度不应小于3跨。当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上。（四）纵横向水平杆当使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距不大于400mm。一般情况下，横向水平杆外伸长度不超过300mm，外伸长度延长，需另进行设计计算，在脚手架专项方案中也应考虑此内容。脚手架悬挑部分挠度不超过l/400。L为其悬伸长度的2倍。（四）纵横向水平杆作业层上非主节点处的横向水平杆，宜根据支撑脚手板的需要等间距设置，最大间距不应大于纵距的1/2。当使用冲压钢脚手板、木脚手板、竹串片脚手板时，双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上；单排脚手架的横向水平杆的一端应用直角扣件固定在纵向水平杆上，另一端应插入墙内，插入长度不应小于180mm。（四）纵横向水平杆当使用竹笆脚手板时，双排脚手架的横向水平杆两端，应用直角扣件固定在立杆上；单排脚手架的横向水平杆的一端，应用直角扣件固定在立杆上，另一端插入墙内，插入长度不应小于180mm。主节点处必须设置一根横向水平杆，用直角扣主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。件扣接且严禁拆除。横向水平杆是构成脚手架空间框架必不可少的杆件。该杆挪动他用致使立杆的计算长度成倍增大，承载能力下降，是造成脚手架安全事故的重要原因之一。（四）纵横向水平杆单排脚手架的横向水平杆不应设置在下列部位：1）设计上不允许留脚手眼的部位；2）过梁上与过梁两端成60角的三角形范围内及过梁净跨度1/2的高度范围内；3）宽度小于1m的窗间墙；4）梁或梁垫下及其两侧各500mm的范围内；（四）纵横向水平杆5）砖砌体的门窗洞口两侧200mm和转角处450mm的范围内；其它砌体的门窗洞口两侧300mm和转角处600mm的范围内；6）独立或附墙砖柱。7）独立或附墙砖柱，空斗砖墙、加气块墙等轻质墙体；8）砌筑砂浆强度等级小于或等于M2.5的砖墙。纵横向水平杆、脚手板挠度不得超过l/150或10mm。（五）连墙件脚手架连墙件能够约束脚手架立杆在垂直墙面方向的位移，防止内外倾覆。其设置的位置、数量应按专项施工方案确定。连墙件布置的最大间距：搭搭设方法方法高度高度竖向向间距距h水平水平间距距l每根每根连墙件件覆盖的面覆盖的面积m m2 2双排落地50m3h3l40双排悬挑50m2h3l27单排24m3h3l40（五）连墙件连墙件应符合下列规定：1.应靠近主节点设置，偏离主节点的距离不应大于300mm；2.应从底部第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其他可靠措施固定；3.优先采用菱形布置，或采用方形、矩形布置。（五）连墙件开口型脚手架的两开口型脚手架的两端必须设置连墙件，端必须设置连墙件，连墙件的垂直间距连墙件的垂直间距不应大于建筑物层不应大于建筑物层高，且不应大于高，且不应大于4m。连墙件中的连墙杆应呈水平设置，当不能水平设置时，应向脚手架一段下斜连接。一般角度不大于10。（五）连墙件连墙件必须采用可承受拉力和压力的构造。对高度24m以上的双排脚手架，应采用刚性连墙件与建筑物连接。（五）连墙件柔性连墙件：24m以下的单、双排脚手架，可采用拉顶结合式柔性连墙件，拉顶结合式柔性连墙件必须一一对应设置，严禁使用仅有拉筋的柔性连墙件（老规范，新规范没有提，不推荐使用）。国内外发生的单双排脚手架倒塌事故，几乎都是由于连墙件设置不足或连墙件被拆掉而未及时补救引起的。抛撑当脚手架下部暂不能设连墙杆时，应采取防倾覆措施。当搭设抛撑时，抛撑应采用通长杆件，并用旋转构件固定在脚手架上，与地面的倾角应在45-60之间；连接点中心至主节点距离不应大于300mm。抛撑应在连墙件搭设后再拆除。（六）剪刀撑双排脚手架应设置剪刀撑与横向斜撑，单排脚手架应设置剪刀撑。单双排脚手架剪刀撑的设置应符合：每道剪刀撑宽度不应小于4跨,且不应小于6m，斜杆与地面的倾角应在45-60之间。剪刀撑跨越立杆的最多根数：（六）剪刀撑剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。高度在高度在24m及以上的双排脚手架应在外侧全立及以上的双排脚手架应在外侧全立面（整个长度和高度上）面（整个长度和高度上）连续设置连续设置剪刀撑；剪刀撑；高度在高度在24m以下的单、双排脚手架，均必须在以下的单、双排脚手架，均必须在外侧两端、转角及外侧两端、转角及中间间隔不超过中间间隔不超过15m的立面的立面上，各设置一道剪刀撑，并应由底至顶连续设上，各设置一道剪刀撑，并应由底至顶连续设置置。如下图：（六）剪刀撑横向斜撑双排脚手架横向斜撑的设置应符合下列规定：横向斜撑应在同一节间，由底至顶层呈之字型连续布置，斜撑的固定：斜杆宜采用旋转扣件固定在与之相交的横向水平杆的伸出墙上，旋转扣件中心线至主节点的距离不宜大于150mm。当斜腹杆在1跨内跨越2个步距时，宜在相交的纵向水平杆处，增设一根横向水平杆，将斜腹杆固定在其伸出端上。高度在24m以下的封闭型双排脚手架可不设横向斜撑，高度在24m以上的封闭型脚手 架，除拐角应设置横向斜撑外，中间应每隔6跨设置一道。开口型双排脚手架的两端均必须设置横向斜撑。（七）斜道人行并兼作材料运输的斜道的型式宜按下列要求确定：高度不大于6m的脚手架，宜采用一字型斜道；高度大于6m的脚手架，宜采用之字型斜道注意人行斜道严禁搭设在临近高压线一侧（七）斜道斜道的构造应符合下列规定：1斜道应附着外脚手架或建筑物设置；2运料斜道宽度不应小于1.5m，坡度不应大于1:6；人行斜道宽度不应小于1m，坡度不应大于1:3；3拐弯处应设置平台，其宽度不应小于斜道宽度；4斜道两侧及平台外围均应设置栏杆及挡脚板。栏杆高度应为1.2m，挡脚板高度不应小于180mm。5运料斜道两端、平台外围和端部均应按规范规定设置连墙件；每两步应加设水平斜杆；应按规范规定设置剪刀撑和横向斜撑。（八）门洞单、双排脚手架门洞宜采用上升斜杆、平行弦杆桁架结构型式（图6.5.1），斜杆与地面的倾角应在4560之间。门洞桁架型式宜按下列要求确定：（1）当步距（h）小于纵距（la）时，应采用A型；（2）当步距（h）大于纵距（la）时，应采用B型，并应符合下列规定：1）h=1.8m时，纵距不应大于1.5mm；2）h=2.0m时，纵距不应大于1.2mm。（a）挑空一根立杆（A型）；（b）挑空二根立杆（A型）；（c）挑空一根立杆（B型）；（d）挑空二根立杆（B型）；1防滑扣件2增设的横向水平杆3副立杆4主立杆（八）门洞单、双排脚手架门洞桁架的构造应符合下列规定：（1）单排脚手架门洞处，应在平面桁架（图6.5.1中ABCD）的每一节间设置一根斜腹杆；双排脚手架门洞处的空间桁架，除下弦平面外，应在其余5个平面内的图示节间设置一根斜腹杆（图6.5.1中11、22、33剖面）；（2）斜腹杆宜采用旋转扣件固定在与之相交的横向水平杆的伸出墙上，旋转扣件中心线至主节点的距离不宜大于150mm。当斜腹杆在1跨内跨越2个步距（图6.5.1A型）时，宜在相交的纵向水平杆处，增设一根横向水平杆，将斜腹杆固定在其伸出端上；（3）斜腹杆宜采用通长杆件，当必须接长使用时，宜采用对接扣件连接，也可采用搭接，搭接构造应符合本规范规定。（八）门洞门洞桁架下的两侧立杆应为双管立杆，副立杆高度应高于门洞口12步。门洞桁架中伸出上下弦杆的杆件端头，均应增设一个防滑扣件（图5-10），该扣件宜紧靠主节点处的扣件。单排脚手架过窗洞时应增设立杆或增设一根纵向水平杆（图6.5.3）。（九）杆件连接纵向水平杆接长：1.两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不应大于纵距的1/3；（如下图）2.搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm；（九）杆件连接（立杆）单双排脚手架与满堂脚手架立杆接长除顶层顶步外，单双排脚手架与满堂脚手架立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。其余各层各步接头必须采用对接扣件连接。对接、搭接应符合下列规定：1.当立杆采用对接接长时，立杆的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3；2.当立杆采用搭接接长时，搭接长度不应小于1m，并应采用不少于2个旋转扣件固定。端部扣件盖板的边缘至杆端距离不应小于100mm。（仅限于顶部立杆）一个对接扣件的承载力是搭接接头的2.41倍。脚手架立杆顶端宜高出女儿墙上皮1m，高出檐口上端1.5m。（九）杆件连接剪刀撑斜杆的接长应采用搭接或对接。要求同立杆接长的规定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不应大于150mm。（十）脚手板铺设要求1.作业层脚手架应铺满、铺稳、铺实；离墙面距离不应大于150mm。2.冲压钢脚手板、木脚手板、竹串片脚手板等，应设置在三根横向水平杆上。当脚手板长度小于2m时，可采用两根横向水平杆支承，但应将脚手板两端与横向水平杆可靠固定，严防倾翻。脚手板对接平铺时，接头处应设两根横向水平杆，脚手板外伸长度应取130-150mm，两块脚手板外伸长度的和不应大于300mm；（十）脚手板铺设要求脚手板搭接铺设时，接头应支在横向水平杆上，搭接长度不应小于200mm，其伸出横向水平杆的长度不应小于100mm。作业层端部脚手板探头长度应取150mm，其板的两端均应固定于支承杆上。在拐角、斜道平台口处的脚手板，应用镀锌钢丝固定在横向水平杆上，防止滑动。竹笆脚手板应按其主竹筋垂直于纵向水平杆方向铺设，且应对接平铺，四个角应用直径不小于1.2mm的镀锌钢丝固定在纵向水平杆上。（十）脚手板铺设要求斜道脚手板构造应符合下列规定：脚手板横铺时，应在横向水平杆下增设纵向之托杆，纵向支托杆间距不应大于500mm；脚手板顺铺时，接头应采用搭接，下面的板头应压住上面的板头，板头的凸棱处应采用三角木填顺。；人行斜道和运料斜道的脚手板上应每隔250-300mm设置一根防滑木条，木条厚度为20-30mm。（十一）搭设要求单双排脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上2步。如果超过相邻连墙件2步，无法设置连墙杆时，应采取撑拉固定等措施与建筑结构拉结。每搭完一步脚手架后，应按本规范规定校正步距、纵距、横距及立杆的垂直度。单双排、满堂脚手架步距不应大于20mm；纵距不用应大于50mm；横距不应大于20mm。最后验收立杆垂直度不应大于100mm。（十一）搭设要求脚手架开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除；当架体搭至有连墙件的主节点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件；双排脚手架横向水平杆的靠墙一端至墙装饰面的距离不应大于100mm；脚手架连墙件安装应符合下列规定：1.连墙件的安装应随脚手架搭设同步进行，不得滞后安装；2.当单双排脚手架施工操作层高出相邻连墙件以上二步时，应采取确保脚手架稳定的临时拉结措施，直到上一层连墙件搭设完毕后再根据情况拆除。脚手架剪刀撑与单双排脚手架横向斜撑应随立杆、纵向和横向水平杆等同步搭设，不得滞后安装。（十一）搭设要求扣件安装应符合下列规定：1.扣件规格应与钢管外径相同；（GKZ48）2.螺栓拧紧扭力矩不应小于40Nm,且不应大于65Nm3.在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm；4.对接扣件开口应朝上或朝内；5.各杆件端头伸出扣件盖板边缘长度不应小于100mm。（十一）搭设要求作业层、斜道的栏杆和挡脚板的搭设应符合下列规定：1.栏杆和挡脚板均应搭设在外立杆的内侧；2.上栏杆上皮高度应为1.2m；3.挡脚板高度不应小于180mm；4.中栏杆应居中设置。（十二）拆除要求脚手架拆除应按专项方案施工，拆除前应做好下列准备工作：1.应全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求；2.应根据检查结果补充完善脚手架专项方案中的拆除顺序和措施，经审批后方可实施；3.拆除前应对施工人员进行交底；4.应清除脚手架上杂物及地面障碍物。（十一）拆除要求单、双排脚手架 拆除作业必须由上而下逐层进行，严禁上下同时作业；连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差大于2步时，应增设连墙件加固；当脚手架拆至下部最后一根长立杆的高度（约6.5m）时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件；当脚手架采取分段、分立面拆除时，对不拆除的脚手架两端，应先按本规范规定设置连墙件和横向斜撑加固。（十一）拆除要求架体拆除作业应设专人指挥，当有多人同时操作时，应明确分工、统一行动，且应具有足够的操作面。卸料时各构配件严禁抛掷至地面。运至地面的构配件应按本规范规定及时检查、整修与保养，并按品种、规格分别存放。（十二）检查与验收 构配件质量检查表第八部分 几种常见的脚手架（一）悬挑式脚手架（二）满堂脚手架（三）附着式升降脚手架（四）碗扣式脚手架（一）悬挑式脚手架悬挑脚手架既能满足施工现场进度的需要，又能节省周转材料，具有一定的经济效益，但确保安全的关键部位是型钢挑梁。与落地式脚手架相比，采用悬挑脚手架有以下优点：1）不受场地限制，高层建筑地下室施工很复杂，如后浇带、外墙防水等，致使基坑土方不能及时回填，落地脚手架无法施工；2）落地脚手架的搭设高度受到限制，脚手架越高，自重越大，超过一定高度后，钢管无法承受轴向压力，此时采用分段悬挑可以解决高度限制问题；3）落地脚手架占用钢管、扣件数量多，时间长，而采用悬挑脚手架可以分段搭设，分段拆除，减少周转材料的数量和占用时间，具有一定的经济效益。但悬挑脚手架的悬挑支承结构如果选择不当或者施工质量不可靠，将会造成重大的安全事故 。悬挑式脚手架用型钢宜采用双轴对称截面型钢。钢梁截面高度不应小于160mm（宜使用工字钢）。工字钢也称钢梁，是截面为工字形的长条钢材。“普工160886”，即表示腰高为160毫米，腿宽为88毫米，腰厚为6毫米的普通工字钢，或普工16#。悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。用于锚固的U形钢筋拉环或螺栓应采用冷弯成型。U型钢筋拉环、锚固螺栓与型钢间隙应用钢楔或硬木楔楔紧。每个型钢悬挑梁外端宜设置钢丝绳或钢拉杆与上一层建筑结构斜拉结。钢丝绳、钢拉杆不参与悬挑钢梁受力计算。（钢丝绳直径不应小于14mm，绳卡不得少于3个）钢丝绳与建筑结构拉结的吊环应使用HPB235级钢筋，其直径不宜小于20，吊环预埋锚固长度应符合规定。悬挑梁间距应按悬挑架架体立杆纵距设置，每一纵距设置一根。悬挑架的外立面剪刀撑应自下而上连续设置。剪刀撑设置应符合本规范的规定。连墙件设置应符合规范规定。锚固型钢的主体结构混凝土强度等级不得低于C20。一次悬挑脚手架高度不宜超过20m。悬挑钢梁悬挑长度应按设计确定（一般情况下不超过2m能满足施工需要。局部悬挑长度不宜超过3m。大悬挑另行专门设计及论证），固定段长度不应小于悬挑段长度的1.25倍。型钢悬挑梁固定端应采用2个（对）及以上U型钢筋拉环或锚固螺栓与建筑结构梁板固定，直径不宜小于16mm。U型钢筋拉环或锚固螺栓应预埋至混凝土梁、板底层钢筋位置，并应与混凝土梁、板底层钢筋焊接或绑扎牢固，其锚固长度应符合现行国家标准混凝土结构设计规范GB50010中钢筋锚固的规定（图6.10.5-1、6.10.5-2、6.10.5-3）。建筑结构角部，钢梁宜扇形布置；如不便于留洞，可采用设置预埋件焊接型钢三脚架 等措施。当型钢悬挑梁与建筑结构采用螺栓钢压板连接固定时，钢压板尺寸不应小于100mm10mm（宽厚）；当采用螺栓角钢压板连接时，角钢的规格不应小于63mm63mm6mm。型钢悬挑梁悬挑端应设置能使脚手架立杆与钢梁可靠固定的定位点，定位点离悬挑梁端部不应小于100mm。锚固位置设置在楼板上时，楼板的厚度不宜小于120mm。如果楼板的厚度小于120mm应采取加固措施。悬挑梁支承点应设置在结构梁上，不得设置在外伸阳台或悬挑板上，否则应采取加固措施。定位点可采用竖直焊接长200mm、直径25-30mm的钢筋或短管的方式。当采用型钢悬挑梁作为脚手架的支承结构时，应进行下列计算：l型钢悬挑梁的抗弯强度、整体稳定性和挠度；l型钢悬挑梁锚固件及其锚固连接的强度；l型钢悬挑梁下建筑结构的承载力验算。悬挑钢梁挠度不应超过l/250。L为悬伸长度的2倍。（二）满堂脚手架满堂脚手架主要用于单层厂房、展览大厅、体育馆等层高、开间较大的建筑顶部的装饰施工当满堂脚手架立杆间距不大于1.5m1.5m，架体四周及中间与建筑物结构进行刚性连接，并且刚性连接点的水平间距不大于4.5m，竖向间距不大于3.6m时，可按本规范双排脚手架计算。满堂脚手架脚手架连墙件布置能基本满足双排脚手架连墙件的布置要求，可按双排脚手架要求计算。建筑物形状为“凹”形，在“凹”形内搭设外墙施工脚手架会出现2跨或3跨的满堂脚手架。这类脚手架可以按双排架布置连墙件。满堂脚手架搭设高度不宜超过36m，施工层不得超过1层。满堂脚手架应在架体外侧四周及内部纵横向每6m-8m由底至顶设置连续竖向剪刀撑；当架体高度在8m及以下时，应在架体底部、顶部设置连续水平剪刀撑；8m以上时，除以上要求外，还应在竖向间隔不超过8m分别设置水平连续剪刀撑。水平剪刀撑宜在竖向剪刀撑斜杆橡胶的平面设置，宽度应为6-8m。满堂脚手架高宽比不宜大于3，当高宽比大于2时，应在架体外侧四周和内部水平间隔6-9m，竖向间隔4-6m设置连墙件与建筑结构拉结。满堂脚手架应设爬梯。立杆间距1.2m1.2m1.3m1.3m，施工荷载标准值不小于3kN/m2时，水平杆通过扣件传至立杆的竖向力为8kN11kN之间，所以立杆上应增设防滑扣件。满堂支撑架满堂支撑架步距不宜超过1.8m；立杆间距不宜大于1.21.2m，伸出顶层水平杆中心线至支撑点的长度不应超过500mm。满堂支撑架搭设高度不宜超过30m。满堂支撑架可调底座、可调托撑螺杆伸出长度不宜超过300mm，插入立杆内长度不得小于150mm。施工现场满堂支撑架，经常不设剪刀撑或只是支架外围设置竖向剪刀撑，这种结构不合理，所以要求满堂支撑架在纵、横向间隔一定距离设置竖向剪刀撑，在竖向剪刀撑顶部交点平面、扫地杆的设置层设置水平剪刀撑，保证支架结构稳定。满堂支撑架当满堂支撑架小于4跨时，宜设置连墙件将架体与建筑结构刚性连接。当未设置连墙件与建筑物刚性连接时，应符合下列规定：1.支撑架高度不应超过一个建筑楼层高度，且不超过5.2m。2.架体上永久荷载和可变荷载（不含风荷载）总和标准值不应大于7.5KN/m2（相当于150mm混凝土楼板）；3.架体上永久荷载和可变荷载（不含风荷载）总和的均布荷载标准值不应大于7KN/m（相当于400宽500高混凝土梁）。（三）附着式升降脚手架名词解释：仅需搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构施工逐层爬升，具有防倾覆、防坠落装置，并能实现下降作业的外脚手架。整体式附着升降脚手架：有三个以上提升装置的连跨升降的附着式升降脚手架。单片式附着升降脚手架：仅有两个提升装置并独自升降的附着升降脚手架。附着支承结构:直接附着在工程结构上，并与竖向主框架相连接，承受并传递脚手架荷载的支承结构。架体结构：附着式升降脚手架的组成结构，一般由竖向主框架、水平支撑桁架和架体构架等3部分组成。（三）附着式升降脚手架竖向主框架：附着式升降脚手架架体结构主要组成部分，垂直于建筑物外立面，并与附着支承结构连接。主要
