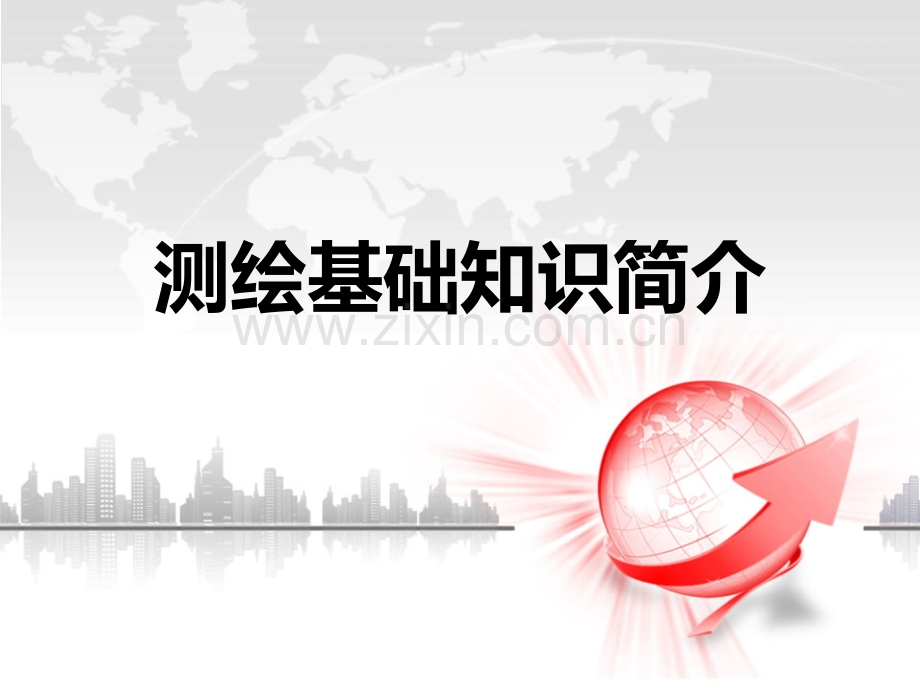

测绘基础知识简介讲义.pptx

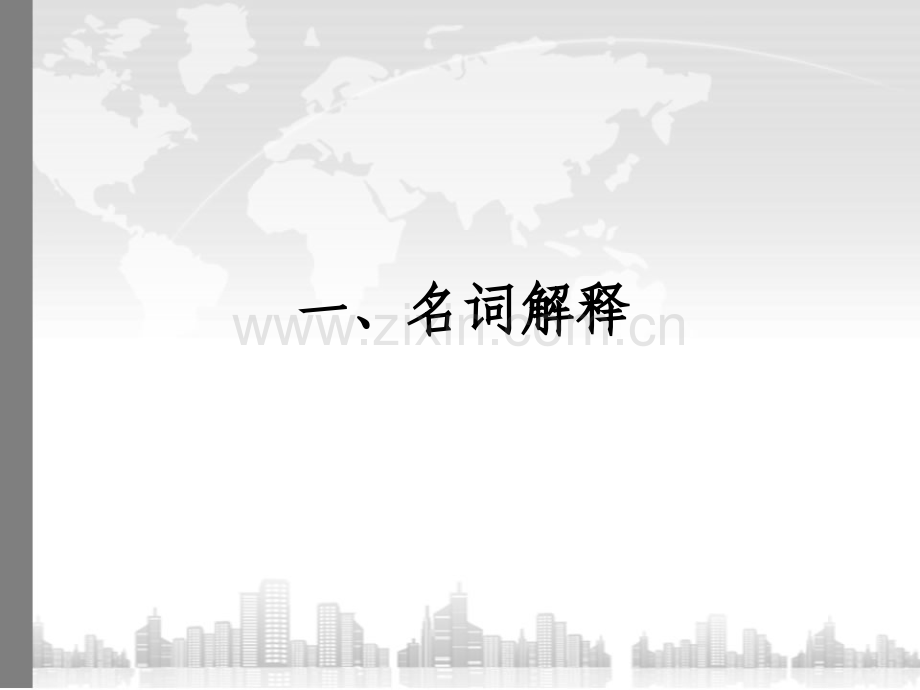

测绘基础知识简介一、名词解释一、名词解释 1 1、测测绘绘：是指对自然地理要素或者地表人工设施的形状、大小、空间位置及其属性等进行测定、采集的活动。2 2、地图、地图：就是依据一定的数学法则，使用制图语言、通过制图、综合在一定的载体上，表达地球上各种事物的空间分布、联系及时间中的发展变化状态的图形。3 3、等高线、等高线：是地面上高程相等的各相邻点连成的闭合曲线。等高线又分为首曲线、计曲线、间曲线。4 4、地物、地物：是指的是地面上各种有形物（如山川、森林、建筑物等）和无形物（如省、县界等）的总称。现行图式将所有地图地物要素分为测量控制点、水系、居民地及设施、交通、管线、境界、地貌和植被与土质8个一级大类。一级地物要素共有8种，二级地物要素296种，三级地物要素520种和558个四级地物要素。5 5、地貌、地貌：地球表面各种形态的总称。主要分为：山地、盆地、丘陵、平原等。6 6、地形、地形：地表的形态，是指地势高低起伏的变化。7 7、19541954北京坐标系北京坐标系：将我国大地控制网与前苏联1942年普尔科夫大地坐标系相联结后建立的我国过渡性大地坐标系。8 8、19561956年黄海高程系年黄海高程系：是在1956年确定的。它是根据青岛验潮站1950年到1956年的黄海验潮资料，求出该站验潮井里横按铜丝的高度为3.61米，所以就确定这个铜丝以下3.61米处为黄海平均海水面。从这个平均海水面起，于1956年推算出青岛水准原点的高程为72.289米。我国测量的高程，都是根据这一原点推算的。9 9、19801980西安坐标系西安坐标系：采用1975年国际大地测量与地球物理联合会第十六届大会推荐的地球椭球基本参数设立的坐标系。该坐标系原点在陕西省泾阳县永乐镇，位于西安西北方向约60km，故称为1980年西安坐标系。基准面采用青岛大港验潮站1952-1979年确定的黄海平均海水面（即1985国家高程基准）。1010、19851985国家高程基准国家高程基准：采用青岛验潮站1952-1979年的验潮数据确定的黄海平均海水面所建议的高程基准。水准原点起算高程为72.260米。11、WGS-84WGS-84坐标系坐标系：一种国际上采用的地心坐标系。坐标原点为地球质心，其地心空间直角坐标系的Z轴指向BIH（国际时间服务机构）1984.O定义的协议地球极（CTP)方向，X轴指向BIH 1984.0的零子午面和CTP赤道的交点，Y轴与Z轴、X轴垂直构成右手坐标系，称为1984年世界大地坐标系统。目的：在世界上建立一个统一的地心坐标系。1212、CGCS2000CGCS2000坐标系坐标系：是（中国）2000国家大地坐标系的缩写，该坐标系是通过中国GPS 连续运行基准站、空间大地控制网以及天文大地网与空间地网联合平差建立的地心大地坐标系统。以ITRF 97 参考框架为基准,参考框架历元为2000.0。1313、独立坐标系、独立坐标系：任意选定原定和坐标轴的直角坐标系。1414、国家大地控制网、国家大地控制网：主要包括2000国家大地控制网和全国大地网成果。国家施测的有：高精度A、B级（GPS网），全国GPS一、二级网以及“中国地壳运动观测网络”大约2500个。全国天文大地网（含三角点、导线点）48000多个。“十二五”期间将建设360个GNSS连续运动基准站和4500个卫星大地控制点。1515、国家高程控制网、国家高程控制网：包括国家一、二期水准网和1998年建成的国家二期一等水准网点测水准路试，长约31.5万千米。“十二五”期间一期工程将完成12.2万千米一等水准观测。还包括全国似大地水准面成果。二、测绘专业简介二、测绘专业简介1 1、大地测量、大地测量：确定地面点位置，地球形状大小和地球重力场的精密测量。内容：三角测量、精密导线测量、水准测量、天文测量、卫星大地测量、重力测量、大地测量计算；作用：（a）为地形测图和大型工程测量提供平面和高程控制；（b）为空间科学和国防建设提供精确的点位坐标，距离、方 位角和地球重力场数值；（c）为研究地球形状大小，地壳运动和地震预报等提供资料2 2、地形测量、地形测量：是指测绘地形图的作业。即对地球表面的地物、地形在水平面上的投影位置和高程进行测定，并按一定比例缩小，用符号和注记绘制成地形图的工作。平板仪测图法、经纬仪测绘法、小平板仪与经纬仪联合测图法平板仪测图法、经纬仪测绘法、小平板仪与经纬仪联合测图法已经淘汰。目前主要采用：（1）航空摄影测量（2）遥感（3）无人机遥感（4）全站仪极坐标法（5）GPS-RTK（6）三维激光扫描（7）移动测量系统（车载）3 3、摄影测量与遥感、摄影测量与遥感：属于地球空间信息科学的范畴，它是利用非接触成像和其他传感器对地球表面及环境、其他目标或过程获取可靠的信息，并进行记录、量测、分析和表达的科学与技术。发展分为3个阶段：（1）模拟测图（2）解析测图（3）数字摄影测量及3S技术任务：（1）测绘大面积的地形图（2）获取4D测绘成果 DLG-数字线划图 DEM-数字高程横型 DOM-数字影像地图 DRG-数字栅格地图（3）遥感解译：以多光谱、多分辨率和多时相卫星影像为数据源，研究地表变迁及地质调查的新方法。可以监测土地利用变化，环境污染监测、自然灾害监测，农业监测、大范围地表形状探测和气象变化监测等。4 4、工程测量、工程测量：按其工作顺序和性质分为：勘测设计阶段的工程控制测量和地形测量；施工阶段的施工测量和设备安装测量；竣工和管理阶段的竣工测量、变形观测及维修养护测量等。按工程建设的对象分为：建筑工程测量、水利工程测量、铁路测量、公路测量、桥梁工程测量、隧道工程测量、矿山测量、城市市政工程测量、工厂建设测量以及军事工程测量、海洋工程测量等等。因此，工程测量工作遍布国民经济建设和国防建设的各部门和各个方面。5 5、地籍测量、地籍测量：是在权属调查的基础上运用测绘科学技术测定界址线的位置，计算面积，绘制地籍图，为土地登记、核发证书提供依据，为地籍管理服务。地籍测量是土地管理工作的重要基础，它是以地籍调查为依据，以测量技术为手段，从控制到碎部，精确测出各类土地的位置与大小、境界、权属界址点的坐标与宗地面积以及地籍图，以满足土地管理部门以及其它国民经济建设部门的需要。为满足地籍管理的需要，在土地权属调查的基础上，借助仪器，以科学方法，在一定区域内，测量每宗土地的权属界线、位置、形状及地类等，并计算其面积，绘制地籍图，为土地登记提供依据而进行的专业测绘工作。它是土地管理的技术基础。要求分级布网、逐级控制，遵循“从整体到局部，先控制后碎部”的原则。地籍测量是在权属调查的基础上运用测绘科学技术测定界址线的位置，计算面积，绘制地籍图，为土地登记、核发证书提供依据，为地籍管理服务。地籍测量任务地籍测量任务：（1）地籍平面控制测量（2）地籍细部测量（3）地籍原图绘制（4）面积量算与汇总统计（5）成果的检查与验收6 6、房产测量、房产测量：主要是测定和调查房屋及其用地状况，为房产产权、房籍管理、房地产开发利用、征收税费以及城镇规划建设提供测量数据和资料，是常规的测绘技术与房产管理业务相结合的测量工作。它是研究城镇的建成区和建成区以外的工矿企业、事业单位及其相毗连居民点的房产测绘的理论，仪器和方法的应用技术。房产测量与城市地形测量、地籍测量有相同之处，但由于服务对象不同，内容和要求又有所不同。房产测量的基本内容包括：房产平面控制测量、房产调查、房产要素测量、房产图绘制、房产面积测算、变更测量、成果资料的检查与验收等。7 7、地图制图、地图制图：是研究地图及其编制和应用的一门学科。它研究用地图图形反映自然界和人类社会各种现象的空间分布，相互联系及其动态变化。工作内容工作内容：地图投影、地图编制、地图整饰和地图制印等部分组成。主要包括主要包括：制图资料的选择、分析和评价,制图区域的地理研究,图幅范围和比例尺的确定，地图投影的选择和计算，地图内容各要素的表示法，地图制图综合的原则和实施方法，制作地图的工艺和程序，以及拟定地图编辑大纲等。地图符号和色彩设计，地貌立体表示，出版原图绘制以及地图集装帧设计等。地图制印包括地图复照、翻版、分涂、制版、打样、印刷、装帧等工艺技术。8 8、海洋测绘、海洋测绘：海洋水体和海底为对象所进行的测量和海图编制工作。主要包括海道测量、海洋大地测量、海底地形测量、海洋专题测量，以及航海图、海底地形图、各种海洋专题图和海洋图集等的编制.发展阶段发展阶段 海洋测绘大致可分3个阶段：20世纪3050年代中期，开始对海洋进行地球物理测量，包括海洋地震测量、海洋重力测量等。这阶段利用回声探测数据绘制海底地形图，揭示了海洋底部的地形地貌；利用双折射地震法获取大洋地壳的各种地球物理性质，证明大洋地壳与大陆地壳有显著的差异。19571970年，实施了国际地球物理年（19571958）、国际印度洋考察（19591965）、上地幔计划（19621970）等国际科学考察活动，发现了大洋中条带磁异常，为海底扩张说提供了强有力的证据，揭示了大洋地壳向大陆地壳下面俯冲的现象，观测了岛弧海沟系地震震源机制。70年代以后，广泛应用电子技术和计算机技术于海洋测绘中主要方法主要方法测量方法主要包括海洋地震测量、海洋重力测量、海洋磁力测量、海底热流测量、海洋电法测量和海洋放射性测量。因海洋水体存在，须用海洋调查船和专门的测量仪器进行快速的连续观测，一船多用，综合考察。基本测量方式包括基本测量方式包括：路线测量。即剖面测量。了解海区的地质构造和地球物理场基本特征。面积测量。按任务定的成图比例尺，布置一定距离的测线网。比例尺越大，测网密度愈密。在海洋调查中，广泛采用无线电定位系统和卫星导航定位系统。三、测绘新技术新产品简介三、测绘新技术新产品简介1 1、3S3S：目前测量界最先进的理论和技术（1）GPS（Global Positioning System）全球卫星定位系统（北斗系统）（2）GIS（Geographic Information System）地理信息系统（3）RS（Remote Sensing）遥感2 2、GNSSGNSS系统系统：GNSS的全称是全球导航卫星系统（Global Navigation Satellite System），它是泛指所有的卫星导航系统，包括美国的GPS，俄罗斯的Glonass、欧洲的Galileo、中国的北斗卫星导航系统以及相关的增强系统。3 3、定位系统连续运行基准站 国家的GNSS系统 贵州省的参考系统（在建）4 4、车载移动测量系统 三维扫描+软件系统 国内有：中海达、北斗星空等5 5、无人机遥感信息系统无人机遥感信息系统：它以无人驾驶飞行器为平台、以高分辨率数字遥感设备为传感器，以获取高分辨率遥感数据为应用目标，具有快速、实时对地观测、调查监测能力，因此在土地利用动态监测，矿产资源勘探，地质环境与灾害调查，海洋资源与环境监测，地形图更新，应急测绘等领域都将有广泛应用。6 6、三维激光扫描技术三维激光扫描技术：又被称为实景复制技术，是测绘领域继GPS技术之后的一次技术革命。它突破了传统的单点测量方法，具有高效率、高精度的独特优势.三维激光扫描技术能够提供扫描物体表面的三维点云数据，因此可以用于获取高精度高分辨率的数字地形模型。三维激光扫描技术是上世纪九十年代中期开始出现的一项高新技术，是继GPS空间定位系统之后又一项测绘技术新突破。它通过高速激光扫描测量的方法，大面积高分辨率地快速获取被测对象表面的三维坐标数据。可以快速、大量的采集空间点位信息，为快速建立物体的三维影像模型提供了一种全新的技术手段。由于其具有快速性，不接触性，穿透性，实时、动态、主动性，高密度、高精度，数字化、自动化等特性，其应用推广很有可能会像GPS一样引起测量技术的又一次革命。谢谢！人有了知识，就会具备各种分析能力，明辨是非的能力。所以我们要勤恳读书，广泛阅读，古人说“书中自有黄金屋。”通过阅读科技书籍，我们能丰富知识，培养逻辑思维能力；通过阅读文学作品，我们能提高文学鉴赏水平，培养文学情趣；通过阅读报刊，我们能增长见识，扩大自己的知识面。有许多书籍还能培养我们的道德情操，给我们巨大的精神力量，鼓舞我们前进。
