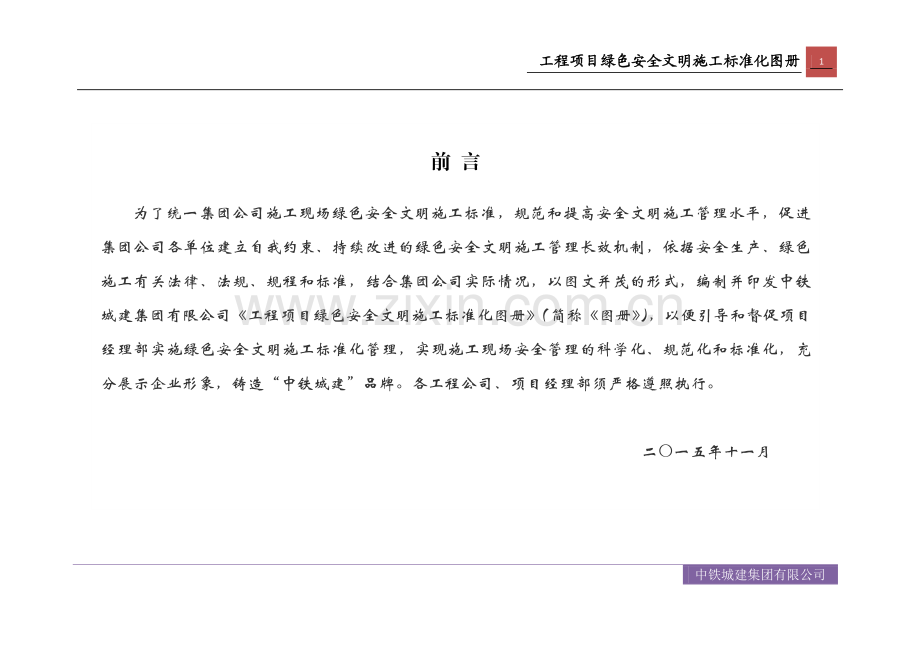

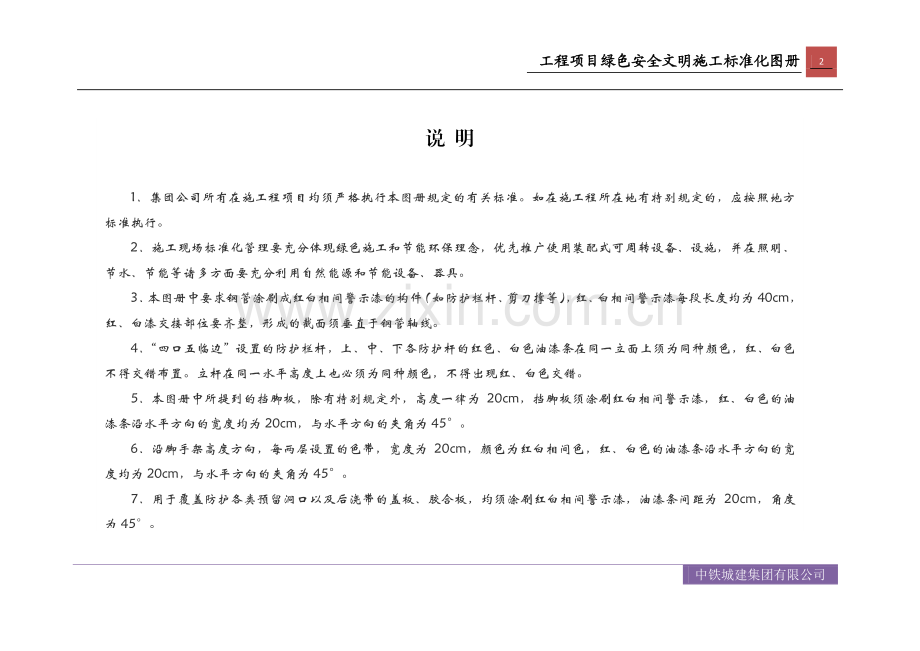

工程项目绿色安全文明施工标准化图册工程项目绿色安全文明施工标准化图册 1 中铁城建集团有限公司 前 言 为了统一集团公司施工现场绿色安全文明施工标准，规范和提高安全文明施工管理水平，促进集团公司各单位建立自我约束、持续改进的绿色安全文明施工管理长效机制，依据安全生产、绿色施工有关法律、法规、规程和标准，结合集团公司实际情况，以图文并茂的形式，编制并印发中铁城建集团有限公司工程项目绿色安全文明施工标准化图册（简称图册），以便引导和督促项目经理部实施绿色安全文明施工标准化管理，实现施工现场安全管理的科学化、规范化和标准化，充分展示企业形象，铸造“中铁城建”品牌。各工程公司、项目经理部须严格遵照执行。二一五年十一月 工程项目绿色安全文明施工标准化图册工程项目绿色安全文明施工标准化图册 2 中铁城建集团有限公司 说 明 1集团公司所有在施工程项目均须严格执行本图册规定的有关标准。如在施工程所在地有特别规定的，应按照地方标准执行。2施工现场标准化管理要充分体现绿色施工和节能环保理念，优先推广使用装配式可周转设备、设施，并在照明、节水、节能等诸多方面要充分利用自然能源和节能设备、器具。3 本图册中要求钢管涂刷成红白相间警示漆的构件（如防护栏杆、剪刀撑等），红、白相间警示漆每段长度均为 40cm，红、白漆交接部位要齐整，形成的截面须垂直于钢管轴线。4“四口五临边”设置的防护栏杆，上、中、下各防护杆的红色、白色油漆条在同一立面上须为同种颜色，红、白色不得交错布置。立杆在同一水平高度上也必须为同种颜色，不得出现红、白色交错。5本图册中所提到的挡脚板，除有特别规定外，高度一律为 20cm，挡脚板须涂刷红白相间警示漆，红、白色的油漆条沿水平方向的宽度均为 20cm，与水平方向的夹角为 45。6沿脚手架高度方向，每两层设置的色带，宽度为 20cm，颜色为红白相间色，红、白色的油漆条沿水平方向的宽度均为 20cm，与水平方向的夹角为 45。7用于覆盖防护各类预留洞口以及后浇带的盖板、胶合板，均须涂刷红白相间警示漆，油漆条间距为 20cm，角度为 45。工程项目绿色安全文明施工标准化图册工程项目绿色安全文明施工标准化图册 3 中铁城建集团有限公司 目目 录录 一、工地外貌形象一、工地外貌形象 .4 4 1.1 工地大门.4 1.1.1 门楼式大门.4 1.1.2 无门楼式大门.6 1.2 围墙.6 1.2.1 外围墙.6 1.2.2 内围墙.6 1.3 导向牌.8 1.4 限速牌.8 1.5 门禁系统.9 1.6 塔吊.9 1.7 施工图牌.10 1.8 品牌布.11 二、绿色文明施工二、绿色文明施工 .1313 2.1 视频监控系统.13 2.2 门卫值班室.13 2.3 车辆冲洗设施.13 2.4 施工场地.14 2.5 材料管理.16 2.6 现场办公与住宿.19 2.6.1 现场医务室.19 2.6.2 宿舍.19 2.6.3 食堂.20 2.6.4 浴室.20 2.6.5 厕所.20 2.6.6 洗漱间与开水间.21 三、脚手架工程三、脚手架工程 .2424 3.1 扣件式钢管脚手架.24 3.1.1 脚手架外观形象.24 3.1.2 搭设要求.24 3.2 型钢悬挑脚手架.27 3.3 附着式升降脚手架.29 3.4 门式脚手架.30 四、高处作业四、高处作业 .3131 4.1 安全防护用品使用.31 4.2 洞口防护.32 4.3 临边防护.34 4.3.1 基坑周边防护.34 4.3.2 楼层周边防护.36 4.3.3 楼梯临边防护.36 4.3.4 安全通道与加工棚.37 4.3.5 悬挑钢平台.39 4.3.6 吊篮作业.40 4.3.7 塔吊附墙处操作平台.41 4.3.8 移动式操作平台.41 五、模板工程五、模板工程 .4242 六、特种设备作业六、特种设备作业.4343 6.1 施工升降机.43 6.2 物料提升机.44 6.3 塔式起重机.45 七、施工机具七、施工机具 .4646 7.1 木工机具.46 7.2 钢筋加工机具.46 7.3 电焊机.47 7.4 气瓶.48 7.5 搅拌机.48 八、临时用电八、临时用电 .4949 8.1 基本要求.49 8.2 外电线路防护.49 8.3 现场变压器防护.49 8.4 配电室(房).50 8.5 配电箱、开关箱.50 8.6 电缆线路.52 九、施工消防九、施工消防 .5454 十、安全警示与标识十、安全警示与标识 .5656 十一、成品与半成品防护十一、成品与半成品防护 .5757 11.1 楼梯踏步阳角防护.57 11.2 墙、柱阳角防护.57 11.3 后浇带防护.57 11.4 穿楼板套管防护.58 11.5 安装线盒防护与标识.58 11.6 柱预留钢筋防护.59 工程项目绿色安全文明施工标准化图册工程项目绿色安全文明施工标准化图册 4 中铁城建集团有限公司 一、工地外貌形象 1.11.1 工地大门工地大门 工地大门分为门楼式和无门楼式两种形式。1.1.11.1.1 门楼式门楼式大门大门 （1）材质：门柱为不锈钢球形网架或角钢构造，可在外包薄铁板或喷绘布。（2）尺寸：门柱截面尺寸为 1.11.1m，门楣高度为 1.5m，大门净高度为 6m。Logo 白色底纹，长宽各 1m。（3）色彩：门柱、门楣为中铁城建蓝（C100 M60 Y0 K0），标识反白，字为白色。（4）标识和文字组合：标识+项目名称，文字内容设为一排，为“中铁城建集团项目部”（此处不可出现分公司）。若项目名称较长时，可设置成两排文字，“中铁城建集团”为一排，“项目部”为一排，此为非标准组合，仅限于门楣使用，未经允许，严禁在其他场合使用。（5）门楼式大门对外品牌宣传：有条件的项目可以在门楼两侧宣传中铁城建精品工程（示意图1）。门楼内侧可以加分公司名称（示意图2）。（6）大门制作不要再开“门中门”，如要开小门，可在大门左侧围挡 1m 处（门卫室）开小 门（示意图 3）。说明：施工时，当地政府在规格、字体上有要求，按当地政府要求制作；伸缩式移动大门上文字不用制作。门楼式大门尺寸图门楼式大门尺寸图 工程项目绿色安全文明施工标准化图册工程项目绿色安全文明施工标准化图册 5 中铁城建集团有限公司 门楼式大门对外品牌宣传门楼式大门对外品牌宣传（示意图（示意图 1 1）门卫室与小门必须在同一侧（示意图门卫室与小门必须在同一侧（示意图 3 3）门楼内侧门楼内侧可加分公司名称（可加分公司名称（示意图示意图 2 2）工程项目绿色安全文明施工标准化图册工程项目绿色安全文明施工标准化图册 6 中铁城建集团有限公司 1.1.1.1.2 2 无门楼式无门楼式大门大门 （1）材质：大门为金属管焊制或为薄铁板。（2）规格：大门形式为对开门或四开门。总宽度为 60a-80a；高度为 20a，a 的取值根据围墙高度来确定，通常 a=10cm。（3）色彩：大门颜色为白色或不锈钢本色。（4）文字组合及其它：每扇门正腰安装一块面积为 12m 或 13m（宽高）的薄铁板或宝丽板，颜色为中铁城建蓝（C100 M60 Y0 K0）（下面简称蓝色），上面用白色汉仪大黑简体书写“中铁城建”字样，若门为铁板制成，正腰则涂为蓝色，面积同上。（5）门柱：门柱截面尺寸建议为 8a8am，高度为 23a，其中柱帽高度为 2a，柱帽为梯形，顶面积为 6a6a。门柱通体为蓝色。两柱帽上方可加灯箱，各单位根据需要自行决定。（通常a=10cm）。1.21.2 围墙围墙 围墙分为外围墙和内围墙，根据使用形式可分为一次性使用的砖砌式和可重复使用的金属 式两种类型，各单位可根据情况选定。主要道路 两侧的建筑施工现场围挡或围墙高度设置为2.5m，次道路两侧围挡或围墙高度设置为 2.1m。1.2.11.2.1 外外围墙围墙 （1）砖砌式：围墙上端 20cm 高；下端 30cm高，为蓝色；中间高度为 acm，颜色为白色，主要道路围墙 a 值取为 200，次要道路 a 值取值取为 160。说明：主图案为“中国铁建 logo”和“中铁城建”字样组合，字体为汉仪大黑简体黑色字，字体按附图尺寸组合，每组间距为 10-12m。（2）金属式：可拆装式的彩钢围挡，设置 高度 30cm 高砖砌底座，面层抹灰，并涂刷成蓝色。围挡采用白色板，上部涂刷 20cm 高蓝色。从大门边 100cm 起，每隔 600-800cm，设一块加蓝色边框“中国铁建”标识和“中铁城建”字样上下组合图形。中间高度为 acm，主要道路 a 取 200，次要道路 a 取 160。施工时，当地政府在规格、字体上有要求时，按当地政府要求制作。1.2.1.2.2 2 内内围墙围墙 内围墙可设置集团精品工程业绩图片，尺 寸根据现场需要而定。工程项目绿色安全文明施工标准化图册工程项目绿色安全文明施工标准化图册 7 中铁城建集团有限公司 内围墙效果图内围墙效果图 砖砌式围墙砖砌式围墙 金属金属式围墙式围墙 工程项目绿色安全文明施工标准化图册工程项目绿色安全文明施工标准化图册 8 中铁城建集团有限公司 1.31.3 导向牌导向牌 （1）导向牌对进入施工现场的人员起到导向功能。要求为简洁、实用、可周转使用的定型化设施；导向牌有两种形式：用于施工现场大门口处总导向牌和用于施工现场岔路口导向牌。（2）其中总导向牌内容包含：中铁城建欢 迎您，简易分区块的现场总平面，您已进入施工现场请戴好安全帽，办公区、生活区、施工区和洗手间的方向指引。岔路口导向牌内容包含：办公区、生活区、施工区和洗手间的方向指引。（3）工艺材质：不锈钢管柱，拉丝不锈钢板及不锈钢连接件；字体：汉仪大黑。（4）色彩：中铁城建蓝（C100 M60 Y0 K0）底，白色字；规格：宽 80cm，高 230cm。1.41.4 限速牌限速牌 现场每个大门出入口须设置车辆限速牌，具体尺寸如图所示，车辆限定时速为 5km/h。限速牌限速牌 总导向牌总导向牌图图 总导向牌总导向牌图图 岔路指向牌岔路指向牌 限速牌限速牌 工程项目绿色安全文明施工标准化图册工程项目绿色安全文明施工标准化图册 9 中铁城建集团有限公司 1.51.5 门禁系统门禁系统 项目经理部须采用门禁系统，对劳务人员实施实名制管理。在劳务人员出入现场的大门左侧设置门禁闸机，加强进入现场劳务人员管理。1.61.6 塔吊塔吊 （1）塔吊上必须挂设中国铁建 logo“中铁城建”字样，为了安全减小风阻，单个字必须分开，具体尺寸如下图，有条件的项目可以设置成镂空的 LED 发光字，发光颜色以红色调为主。（2）材质：2mm 厚镀锌板，（如当地风较大，可采用冲孔板材，孔眼直径不大于 9mm），文字及标识喷涂油漆。在塔吊立起前进行安装，板材安装必须牢固，防止脱落。（3）塔吊徽标标准色，大小为 110cm*110cm,“中铁城建”为红色字白色底，字体为汉仪大黑简体，大小为 90*90cm，镀锌板间距为 10cm。(4)塔吊臂上严禁使用其他内容的文字、广告。尺寸图尺寸图 门禁系统门禁系统 工程项目绿色安全文明施工标准化图册工程项目绿色安全文明施工标准化图册 10 中铁城建集团有限公司 1.1.7 7 施工图牌施工图牌 （1）施工图牌主要为六牌两图：工程概况牌、管理人员名单及监督电话牌、安全生产牌、文明施工牌、消防保卫牌、环境保护牌和现场平面图、工程效果图，图牌顺序严格执行，从入口处依次布置。（2）图牌应置于显要位置，采用翻盖式，上方设置雨棚，2 块放置在一起，并注意安全，防止碰坏。效果图效果图 实景图实景图 工程项目绿色安全文明施工标准化图册工程项目绿色安全文明施工标准化图册 11 中铁城建集团有限公司 1.1.8 8 品牌布品牌布 （1）集团重点项目应悬挂企业品牌布。（2）悬挂时间不晚于楼面主体起至 2/3 高度，（如固定于外爬架上，也可以设置成一定厚度，随爬架上升而上升,参考效果图）,如主体较低及地下工程，可搭架悬挂。（3）品牌布尺寸不小于 80 平方米。通常a=1.5m,若项目体量较小或场地限制，a 的取值可适当减小，但必须经集团公司同意后方可调整。（4）品牌布主体颜色为蓝色（C100 M60 Y0 K0），标识、字体为白色。底部需用钢材焊骨架。（5）若当地风力较大，考虑防风安全，品牌布材料可选用透风的网眼布。（6）主体较低及地下工程参考下图。尺寸图尺寸图 工程项目绿色安全文明施工标准化图册工程项目绿色安全文明施工标准化图册 12 中铁城建集团有限公司 效果图效果图 效果图效果图 工程项目绿色安全文明施工标准化图册工程项目绿色安全文明施工标准化图册 13 中铁城建集团有限公司 二、绿色文明施工 2.12.1 视频监控系统视频监控系统 （1）项目经理部应在施工现场安装视频监控系统，实行可视化管理。（2）监控显示器应安装在项目经理部门厅的左（或右）侧墙上，并保持监控设备干净整洁，使用状态良好。视频监控设备视频监控设备 2.22.2 门卫值班室门卫值班室 （1）工地大门处应设门卫值班室，门卫值班室采用活动岗亭，面积不应小于 4m2。（2）值班保安人员须穿着统一制服，按规定对进出施工现场的人员、车辆进行检查并做好登记。（3）值班制度须上墙。（4）值班室内应备有供外来检查、办事或参观人员使用的安全帽，安全帽须整齐摆放在搁物架上，并保持清洁。门卫值班室门卫值班室 2.32.3 车辆冲洗设施车辆冲洗设施 （1）施工现场出口处应设置车辆冲洗设施，配备冲洗设备（高压水枪、自动喷洗设备等），对驶出车辆进行清洗。（2）冲洗池（槽）深度不应小于 30cm，人工冲洗池应与出口大门保持同宽。（3）冲洗后的水需经过沉淀池沉淀后再循环利用或排入市政污水系统。（4）现场应设专人负责车辆冲洗设施的清洗、清理与维护。二级车辆冲洗设施二级车辆冲洗设施 自动感应自动感应喷洗设施喷洗设施 工程项目绿色安全文明施工标准化图册工程项目绿色安全文明施工标准化图册 14 中铁城建集团有限公司 人工冲洗槽人工冲洗槽 2.42.4 施工场地施工场地 （1）施工现场主要道路必须进行硬化处理，硬化方式推广使用装配式可周转道路，混凝土强度等级不小于 C20，厚度不小于 15cm。（2）路面设 2%的排水横坡，道路两侧设置宽度、深度均不小于 20cm 的排水沟。（3）道路两侧宜设置高度为 120cm 的隔挡。（4）路口应设置车辆限速牌（车速限制为5Km/h），并应实施人车分流。（5）施工现场裸露的场地和堆放的土方应采取覆盖、固化或绿化等措施。（6）施工现场应有防止扬尘措施，应配备专用洒水设施定期进行洒水降尘。（7）施工现场应设置专门吸烟处，严禁随意吸烟。现场主要道路硬化现场主要道路硬化 预制可周转混凝土路面预制可周转混凝土路面 道路侧边排水沟道路侧边排水沟 裸露土质边坡和区域采取覆盖措裸露土质边坡和区域采取覆盖措 工程项目绿色安全文明施工标准化图册工程项目绿色安全文明施工标准化图册 15 中铁城建集团有限公司 裸露场地绿化措施裸露场地绿化措施 大门口实施人车分流措施大门口实施人车分流措施 实施洒水降尘实施洒水降尘 现场指定吸烟处现场指定吸烟处 现场开水间与吸烟室现场开水间与吸烟室 现场茶水亭现场茶水亭 工程项目绿色安全文明施工标准化图册工程项目绿色安全文明施工标准化图册 16 中铁城建集团有限公司 2.52.5 材料管理材料管理 （1）建筑材料、构件、料具按施工总平面布置图分类堆码整齐，堆码高度应满足安全生产要求。（2）材料堆码场地设置统一制作的材料标识牌，标明材料名称、品种、规格、型号、产地及检验状态等。（3）材料堆放场地应坚实平整，地面无积水，符合安全、防火要求，并分区设置 120cm 高分隔设施（推广使用装配式分隔设施）。（4）钢筋堆放场地必须硬化，钢筋应架空码放，架空高度不小于 20cm，不同型号钢筋采用14#工字钢（或 80cm 钢管）予以分隔；钢筋半成品堆放应按批、分级别、品种、直径、外形稳妥堆放，堆放高度不得超过 150cm。钢筋堆码必须保证一头齐。（5）竹、木类模板堆放场地须硬化平整，模板堆码高度不超过 180cm，下部用垫木架空，架空高度不小于 10cm，垫木沿模板短边布置，间距不超过 60cm，模板两端悬空长度不得超过10cm，拼装好的大模板堆放高度不得超过 6 层。模板堆放场地四周排水应通畅，不得出现积水浸泡模板的现象。（6）大钢模存放场地必须坚实平整，设置高度为 1.5m 的隔离防护，并敷设密目网封闭；模板应面对面码放整齐并支撑稳固，保证70-80自稳角，防止倾倒；模板插架操作平台设置高度为 120cm 的防护栏杆；插架应按照专项方案及安全技术交底的相关规定搭设。（7）木方要成垛码放整齐，高度不得超过180cm，下部用垫木架空，架空高度不小于 10cm，堆放木方与垫木在同一垂直面上，且互相垂直。（8）砖的堆码应成丁成行，高度不得超过180cm；砌块材料堆码高度不得超过 180cm。（9）砂、石料堆放在三面砌 24cm 厚、高度为 50cm80cm、内外侧抹水泥砂浆的围护池中。（10）扣件应存放在专用扣件框内或扣件池内；扣件池内的地面应找平抹面，并在池内设排水口。（11）钢管码放应搭设钢管搁置架，架空高度为 30cm，上部要设拉结钢管，并应按长度分类码放。（12）易燃易爆物品（氧气、乙炔气瓶、油漆稀料等）应分类储藏在专用库房内，并应制定防火措施。（13）粉尘类材料（如水泥、外加剂等）应入库分类放置，确保环保。（14）库房内应设置搁物架，不同材料分类堆放整齐，并标识清晰。（15）施工现场应设置封闭式垃圾站，建筑垃圾、生活垃圾分开存放，并定期清运。楼层垃圾要通过垃圾通道及时予以清理。施工现场推广使用垃圾回收处理设备。（16）场内堆放材料及其他物品，不得倚靠围挡（围墙），不得危及围挡（围墙）安全。材料标识牌材料标识牌 工程项目绿色安全文明施工标准化图册工程项目绿色安全文明施工标准化图册 17 中铁城建集团有限公司 可移动式材料场区分隔设施可移动式材料场区分隔设施 钢筋钢筋搁搁放承台放承台 钢筋堆放区钢筋堆放区 钢筋半成品堆放钢筋半成品堆放 大模板存放区大模板存放区 模板插架模板插架 工程项目绿色安全文明施工标准化图册工程项目绿色安全文明施工标准化图册 18 中铁城建集团有限公司 木方成垛码放木方成垛码放 砌块堆码与标识砌块堆码与标识 砂石料堆放池砂石料堆放池 现场扣件池、废料池现场扣件池、废料池 钢管分类码放钢管分类码放 现场水泥库房现场水泥库房 工程项目绿色安全文明施工标准化图册工程项目绿色安全文明施工标准化图册 19 中铁城建集团有限公司 现场封闭式垃圾站现场封闭式垃圾站 库房内材料堆放库房内材料堆放 楼内垃圾通道楼内垃圾通道 2.62.6 现场办公与住宿现场办公与住宿 办公、生活区与施工作业、材料存放区应划分清晰，并采取相应的隔离措施。办公区、生活区用房推广使用集装箱式彩钢板房。办公、住宿、材料加工等临建设施的防火等级应符合规范要求。2 2.6.1.6.1 现场医务室现场医务室 （1）施工现场应设置医务室，室内净高不应小于 2.5m，面积不应小于 15m2。（2）医务室内应备有担架、保健药箱、常用药品和急救器材。（3）现场应配备专（兼）职医务人员。2 2.6.2.6.2 宿舍宿舍 （1）宿舍首层室内外地面高差不应小于0.2m，四周应设散水和排水沟，宿舍楼栋之间的距离不应小于 5m。（2）宿舍室内净高不低于 2.5m，地面应硬化，坡屋面应设吊顶，平屋面应有隔热措施。（3）宿舍应设置可开启式窗户，床铺不得超过 2 层，通道宽度不应小于 0.9m，严禁搭设地工程项目绿色安全文明施工标准化图册工程项目绿色安全文明施工标准化图册 20 中铁城建集团有限公司 铺、通铺。（4）宿舍内床位排列整齐有序，住宿人员人均面积不应小于 2.5m2。（5）宿舍内生活用品、床上用品摆放（叠放）整齐，宿舍卫生状况良好。（6）宿舍内采用 36V 低压照明系统，并使用节能灯具，不得安装动力电插座，严禁私拉乱接用电。（7）宿舍内不得存放小型机具和材料，宿舍及周围区域严禁存放危化和易燃易爆物品。（8）宿舍门口应统一设置鞋柜（鞋架）和垃圾桶。（9）冬季宿舍应有采暖和防一氧化碳中毒措施，夏季宿舍应有防暑降温和防蚊蝇措施。2 2.6.3.6.3 食堂食堂 （1）食堂与厕所、垃圾站等污染源的距离不应小于 15m，且不应设在污染源的下风侧。（2）食堂宜采用单层结构，顶棚须吊顶，且与宿舍保持适当距离。（3）食堂卫生管理制度、卫生许可证、炊事人员健康证应健全，并全部张贴（悬挂）上墙。（4）食堂应优先使用集成灶台、水槽及电蒸饭柜，便于周转使用。使用液化气做饭炒菜的，液化气罐应单独设置存放间，且存放间应通风良好，并有防晒、防雨措施。（5）食堂设置独立的操作间、储藏间，门扇下方设 60cm 高防鼠挡板。（6）食堂地面须铺贴白色地砖，且设置有通畅的排水沟。（7）食堂应保持干净整洁，炊具、餐具用品应摆放整齐，并配备有消毒、冷藏、排风设施以及纱门、纱窗、纱罩等防蚊虫设施。（8）食堂必须设置隔油池和密闭式泔水桶，垃圾要及时清运。（9）炊事人员工作时应穿工作服、戴工作帽（白色）。2 2.6.4.6.4 浴室浴室 （1）施工现场应设置浴室。工程建筑面积在 1 万 m2 以内，浴室面积不应小于 10m2，喷淋头不应少于 5 个；工程建筑面积在 1-5 万 m2 之间，浴室面积不应小于 20m2，喷淋头不应少于10 个；工程建筑面积在 5 万 m2 以上，浴室面积不应小于 30m2，喷淋头不应少于 16 个。（2）浴室应使用防水灯具、开关和节水龙头，并设有更衣室、搁物架和张拉适度的挂衣绳。（3）浴室地面须铺贴白色地砖，并设置有通畅的排水沟。（4）浴室热水应优先考虑使用太阳能热水器供应。（5）浴室应保持干净整洁，各类设施齐备完好。2 2.6.6.5 5 厕所厕所 （1）生活区应设置自动水冲式厕所，并保持干净卫生。（2）厕所地面须满铺白色地砖，大、小便池（槽）须贴白色瓷砖饰面。（3）厕所内蹲位之间须设有高度不低于0.9m 的白色隔墙（或隔板），蹲位间距不应小于0.9m。（4）厕所内须设有洗手池，厕所外须设置化粪池。（5）厕所应保持采光、通风良好，并设有节能照明设施。工程项目绿色安全文明施工标准化图册工程项目绿色安全文明施工标准化图册 21 中铁城建集团有限公司 （6）厕所、卫生设施、排水沟等应定期消毒，并应设专人管理，每日及时清扫，防止蚊蝇滋生。2 2.6.6.6 6 洗漱间与开水间洗漱间与开水间 （1）生活区应设置洗漱间（室内），供工人洗脸刷牙、洗刷碗筷和搓洗衣物之用。（2）洗漱间的洗漱台应采用砖砌，抹灰并铺贴白色瓷砖，水龙头应采用感应式节水龙头，水龙头的设置数量应能满足人员所需。（3）洗漱间应设有通畅的排水设施，地面应满铺白色地砖，并向排水沟方向设置有 3%的坡度，便于地面积水及时顺坡排入排水沟内。（4）洗漱间应采光、通风良好，有防水、节能照明设施，且保证各类设施使用正常。（5）工人生活区应设置室内开水间，可单独设置，也可与洗漱间一并设置。（6）开水间内配置的电热开水箱应排列整齐，并能满足热水供应需求。电热开水箱应采用自动上水装置，且各种安全装置和配件须齐全、有效。推广使用节能型热水设备。（7）洗漱间、开水间应保持卫生状况良好。现场医务室现场医务室 生活区室外统一鞋架生活区室外统一鞋架 宿舍门口手机充电柜宿舍门口手机充电柜 装配式员工宿舍装配式员工宿舍 工程项目绿色安全文明施工标准化图册工程项目绿色安全文明施工标准化图册 22 中铁城建集团有限公司 宿舍床铺及用品摆放宿舍床铺及用品摆放 生活区生活区工人工人宿舍宿舍 单层式并排食堂单层式并排食堂 食堂食堂 餐厅餐厅 兼做农民工夜校的工人食堂兼做农民工夜校的工人食堂 工程项目绿色安全文明施工标准化图册工程项目绿色安全文明施工标准化图册 23 中铁城建集团有限公司 浴室浴室 厕所厕所 厕所厕所 洗漱间洗漱间 开水间开水间 工程项目绿色安全文明施工标准化图册工程项目绿色安全文明施工标准化图册 24 中铁城建集团有限公司 三、脚手架工程 3.13.1 扣件式钢管脚手架扣件式钢管脚手架 3 3.1.1.1.1 脚手架外观形象脚手架外观形象 （1）架体立杆、大（小）横杆及防护杆均喷刷为黄色，剪刀撑喷刷成红白相间颜色，连墙件喷刷成红色。（2）架体外侧须采用绿色、阻燃密目式安全网全封闭防护，密目网应敷设平整、顺直，不得有破损和孔洞。（3）小横杆末端外露出立杆的长度统一为10cm。（4）沿脚手架高度方向，每两层设置一道宽度为 20cm、红白相间颜色的色带，色带应固定于外立杆内侧。3 3.1.2.1.2 搭设要求搭设要求 （1）基础必须平整、夯实或采用混凝土硬化，并有排水措施。立杆垫板或底座底面标高应高于自然地坪 50100mm，垫板应采用长度不小于 2 跨、厚度不小于 50mm、宽度不小于 200mm的木垫板。（2）脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距钢管底端不大于 200mm 处的立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。（3）脚手架应每隔两层或高度不超过 10m设水平防护（安全平网）一道，水平防护必须延伸至建筑物边缘。（4）作业层脚手板应铺满、铺稳、铺实并固定可靠，应用镀锌钢丝箍两道固定在小横杆上，端部脚手板探头长度取 150mm，其板的两端均须固定于支承杆件上。（5）立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。（6）主节点处必须设置小横杆，用直角扣件扣接且严禁拆除。（7）两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于 500mm；两根相邻纵向水平杆的接头不应设置在同步或同跨内。（8）高度在 24m 及以上的双排脚手架应在外侧全立面连续设置剪刀撑；高度在 24m 以下的单、双排脚手架，均必须在外侧两端、转角及中间间隔不超过15m的立面上，各设置一道剪刀撑，并应由底至顶连续设置。（9）剪刀撑跨越立杆根数应为 57 根，宽度不应小于 4 跨且不应小于 6m，斜杆与地面的倾角应在 4560之间。（10）开口型双排脚手架的两端必须设置横向斜撑。（11）连墙件应设置在距主节点 300mm 范围内，按照“二步三跨”并优先采用菱形布置。（12）连墙件应从底部第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其他可靠措施固定。（13）连墙件必须采用刚性连接方式与建筑物可靠连接。（14）一字型、开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并且不应大于 4m。（15）脚手架门洞两侧的立杆应为双管立杆，副立杆高度应高出门洞口 12 步，其他具体加强措施详见有关安全技术规范第 6.5 款。工程项目绿色安全文明施工标准化图册工程项目绿色安全文明施工标准化图册 25 中铁城建集团有限公司 脚手架外观形象脚手架外观形象 架体架体基础做法基础做法 脚手架水平防护脚手架水平防护 脚手板满铺与固定脚手板满铺与固定 脚手板满铺与固定脚手板满铺与固定 工程项目绿色安全文明施工标准化图册工程项目绿色安全文明施工标准化图册 26 中铁城建集团有限公司 全立面设置剪刀撑、色带全立面设置剪刀撑、色带 剪刀撑搭接大样图剪刀撑搭接大样图 24m24m 以下脚手架剪刀撑设置示意图以下脚手架剪刀撑设置示意图 连墙件抱柱设置示意图连墙件抱柱设置示意图 连墙件预埋钢管拉结设置图连墙件预埋钢管拉结设置图 连墙件预埋钢管拉结设置图连墙件预埋钢管拉结设置图 工程项目绿色安全文明施工标准化图册工程项目绿色安全文明施工标准化图册 27 中铁城建集团有限公司 3.23.2 型钢悬挑脚手架型钢悬挑脚手架 （1）一次悬挑脚手架高度不应超过 20m。采光井部位的脚手架应按悬挑架的要求分段搭设。（2）悬挑钢梁应采用双轴对称截面的型钢（优先选用工字钢）。钢梁截面高度不应小于160mm，锚固螺栓的直径不小于 20，卸载钢丝绳直径不小于 16，每根悬挑钢梁末端均须设置卸载钢丝绳。（3）悬挑架底部应使用硬质防护材料沿建筑物边缘进行水平全封闭。（4）立杆在悬挑梁支点处应有防滑移措施，钢梁固定段长度不应小于悬挑段长度的1.25倍，悬挑钢梁固定端采用 2 个（对）及以上锚固螺栓与建筑结构梁板固定。（5）悬挑梁间距应按悬挑架架体立杆纵距设置，每一纵距设置一根。（6）悬挑架外立面的剪刀撑应自下而上连续设置。（7）悬挑架杆件搭设、立面防护、水平防护等方面的具体要求同扣件式钢管脚手架“3.1.2 搭设要求”。悬挑架外观形象悬挑架外观形象 悬挑架远景效果图悬挑架远景效果图 悬挑架剪刀撑及色带设置悬挑架剪刀撑及色带设置 工程项目绿色安全文明施工标准化图册工程项目绿色安全文明施工标准化图册 28 中铁城建集团有限公司 悬挑钢梁刷色及锚固效果图悬挑钢梁刷色及锚固效果图 悬挑架底层内侧封闭悬挑架底层内侧封闭 悬挑架底层外侧全封闭并刷悬挑架底层外侧全封闭并刷红白红白漆漆 悬挑钢梁螺栓锚固悬挑钢梁螺栓锚固 地锚布设图（楼板）地锚布设图（楼板）地锚布设图（穿墙）地锚布设图（穿墙）工程项目绿色安全文明施工标准化图册工程项目绿色安全文明施工标准化图册 29 中铁城建集团有限公司 3.33.3 附着式升降脚手架附着式升降脚手架 （1）施工现场需要使用附着式升降脚手架时，应优先采用全钢附着式升降脚手架，其立面采用钢板冲孔网防护。（2）安装、检验和使用附着式升降脚手架应遵循建筑施工工具式脚手架安全技术规范（JGJ2002-2010）和建设部建筑施工附着整体升降脚手架暂行管理规定（建建2000230号）的有关规定。（3）附着式升降脚手架安装完成后，安装单位应当自检。施工总承包单位、使用单位、安装单位和监理单位应组织联合验收、检测。（4）附着整体升降脚手架应具有安全可靠的防倾斜装置、防坠落装置以及保证架体同步升降和监控升降载荷的控制系统。（5）升降脚手架架体高度不应大于 5 倍标准楼层高；架体宽度不应大于 1.2m；直线布置的架体支承跨度不应大于 8m；折线或曲线布置的架体支承跨度不应大于 5.4m。（6）升降和使用工况下，架体的悬臂高度不应大于 2/5 架体高度，且不应大于 6m。（7）整体式升降脚手架架体的水平悬挑长度不得大于2m，且不应大于水平支承跨度的1/2。（8）架体升降作业时，应在脚手架作业区域下方设置安全警戒区，并有专人值守。（9）架体升降作业时严禁上人。（10）架体的各类安全装置（附墙装置、防坠装置、同步升降控制装置等）、保险设施、提升系统等均应齐全、有效。（11）附着式升降脚手架外侧应使用密目式安全网，或使用原材料厚度不小于 0.7mm 的钢板冲孔网全封闭防护。（12）架体底层与建筑物墙面之间应设置硬质防护，安装可翻转的脚手板进行全封闭，脚手板下方应采用安全网兜底。（13）关于架体杆件搭设、立面防护、水平防护等方面的具体要求同扣件式钢管脚手架“3.1.2 搭设要求”。普通附着式升降脚手架局部效果图普通附着式升降脚手架局部效果图 普通附着式脚手架解析图普通附着式脚手架解析图 工程项目绿色安全文明施工标准化图册工程项目绿色安全文明施工标准化图册 30 中铁城建集团有限公司 普通附着式升降脚手架实体图普通附着式升降脚手架实体图 全钢附着式升降脚手架全钢附着式升降脚手架 3.43.4 门式脚手架门式脚手架 （1）门式脚手架的搭拆应严格执行建筑施工门式钢管脚手架安全技术规范（JGJ128）的有关规定。（2）不同型号的门架与配件严禁混合使用。门式脚手架作业层严禁超载。（3）门式脚手架须按照规定设置连墙件、剪刀撑、扫地杆，外立面须采用密目式安全网全封闭。（4）严禁将模板支架、缆风绳、混凝土泵管、卸料平台等固定在门式脚手架上。（5）搭拆脚手架作业时，必须设置警戒线、警戒标志，并派专门人员看守，非操作人员严禁入内。门式脚手架搭设及外防护门式脚手架搭设及外防护 门式脚手架解析图门式脚手架解析图 工程项目绿色安全文明施工标准化图册工程项目绿色安全文明施工标准化图册 31 中铁城建集团有限公司 四、高处作业 4.14.1 安全防护用品使用安全防护用品使用 （1）进入施工现场的人员必须正确佩戴安全帽，并扣好帽带。（2）安全帽应分色并编号使用。红色帽为专职安全员、外宾用帽，白色帽为管理人员用帽，黄色帽为劳务人员用帽，蓝色为特种作业人员用帽。（3）高处作业必须系安全带。安全带应高挂低用，挂在牢固可靠处，不准将绳打结使用。（4）安全网必须有产品生产许可证、质量合格证，严禁使用无证、不合格的安全网。密目式安全网进场使用前应检查验收，并按规定进行见证取样检测。（5）安全绳应根据使用工况选型并有产品合格标志。安全绳使用时不准将绳打结，禁止使用破损的安全绳。禁止将安全绳用作悬吊绳，悬吊绳与安全绳禁止共用连接器。分色安全帽分色安全帽 正确佩戴安全帽正确佩戴安全帽 正确系挂安全带正确系挂安全带 对照检查劳保用品佩戴对照检查劳保用品佩戴 工程项目绿色安全文明施工标准化图册工程项目绿色安全文明施工标准化图册 32 中铁城建集团有限公司 4.24.2 洞口防护洞口防护 洞口防护应符合 建筑施工高处作业安全技术规范（JGJ80）的有关规定。（1）楼板、屋面和平台等面上短边尺寸在25250mm 的孔口，采取在洞口楔紧 2 根木方（立放），上盖 18mm 厚木胶合板，并用铁钉钉牢的措施予以防护。胶合板面层刷红白相间警示漆，间距 20cm，角度为 45，胶合板周边与洞口边沿搭接部分宽度为 10cm。25252 25050mmmm 的的孔口防护孔口防护 （2）楼板面等处边长为250500mm的洞口、安装预制构件时的洞口以及缺件临时形成的洞口，采取在洞口上部盖 18mm 厚木胶合板，并用 8 膨胀螺栓予以固定的措施进行防护。胶合板面层刷红白相间警示漆，间距20cm，角度为45，胶合板须能保持四周搁置均衡，周边与洞口边沿搭接部分宽度为 10cm。2 25 50 0500mm500mm 的的洞口洞口防护防护 （3）边长为 5001500mm 的洞口，必须设置以扣件扣接钢管而成的网格，并在其上满铺胶合板，钢管网格应采取防止滑移的定位措施。胶合板面层刷红白相间警示漆，间距 20cm，角度为45。5005001500mm1500mm 的洞口的洞口防护防护 工程项目绿色安全文明施工标准化图册工程项目绿色安全文明施工标准化图册 33 中铁城建集团有限公司 （4）边长在 1500mm 以上的洞口，四周设防护栏杆，洞口下张设安全平网。防护栏杆设三道横杆，高度为 1200mm，栏杆下部设高为 200mm挡脚板，防护栏杆所有杆件均刷红白相间警示漆。边长在边长在 1500mm1500mm 以上的洞口以上的洞口防护防护 （5）墙面等处的竖向洞口，凡是落地的洞口应加装装配式可周转防护门，防护门采用方钢加工制作，高度不低于 1500mm，门栅网格间距不大于 150mm，四角采用 8 膨胀螺栓与墙体固定，防护门下部设置挡脚板。电梯井口等竖向洞口防护电梯井口等竖向洞口防护 （6）下边沿至楼板或底面低于 80cm 的窗台等竖向洞口，如侧边落差大于 2m 时，应加设 1.2m高的防护栏杆。优先采用装配式可周转防护栏杆，形式同电梯井口防护门。（7）电梯井水平防护。电梯井内水平防护应每隔两结构层且不大于 10m 搭设一道硬质隔断，每两层水平硬质隔断之间应增设一道安全平网。禁止将电梯井水平防护用作施工平台或堆料，禁止利用电梯井作为垃圾通道。电梯井水平硬质防护搭设方法：根据井道尺寸大小，在电梯门洞侧及对面剪力墙内预埋穿墙 60PVC 套管，待电梯井模板及施工操作架拆除后，将钢管插入预埋的套管内，采用钢管扣件搭设纵横向井字形水平隔断基座，基座纵向钢管应插入剪力墙预留洞内且伸出剪力墙长度不小于150mm，钢管两端另增加限位钢管予以固定；基座上面采用模板、木方进行硬质封闭。禁止采用井壁内预留的钢筋头或采用可调支托顶住井壁等简单方式作为基座固定端。工程项目绿色安全文明施工标准化图册工程项目绿色安全文明施工标准化图册 34 中铁城建集团有限公司 电梯井道安全防护示意图电梯井道安全防护示意图 电梯井道水平硬质隔断平面图电梯井道水平硬质隔断平面图 电梯井道水平防护平面图电梯井道水平防护平面图 4.34.
