钢筋平法标准层梁.pptx

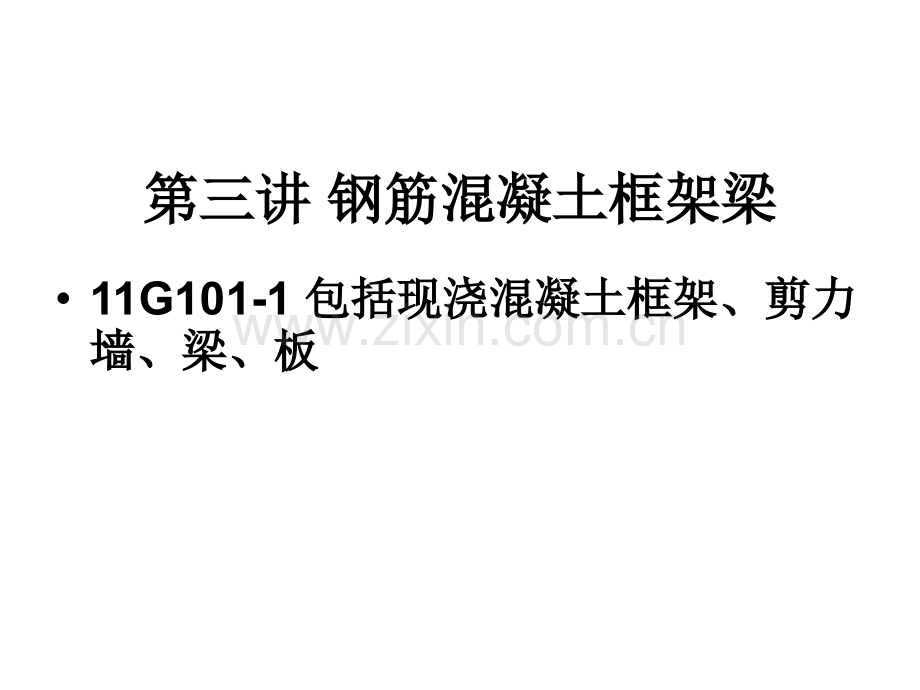

第三讲第三讲 钢筋混凝土框架梁钢筋混凝土框架梁11G101-1 包括现浇混凝土框架、剪力包括现浇混凝土框架、剪力墙、梁、板墙、梁、板梁中钢筋梁中钢筋纵筋纵筋梁上部：上部贯通筋、支座负筋（端支座负筋、中梁上部：上部贯通筋、支座负筋（端支座负筋、中间支座负筋）、架力筋间支座负筋）、架力筋梁中部：梁中部：构造腰筋、抗扭腰筋构造腰筋、抗扭腰筋梁下部：下部贯通下、部非贯通梁下部：下部贯通下、部非贯通箍筋箍筋拉筋拉筋上部通筋长度上部通筋长度=总净跨长总净跨长+左支座锚固左支座锚固+右支座锚固右支座锚固+搭接长度搭接长度*搭接个数搭接个数上部边支座负筋（第一排）上部边支座负筋（第一排）=1/3净跨长净跨长+左支座锚固左支座锚固 上部边支座负筋（第二排）上部边支座负筋（第二排）=1/4净跨长净跨长+左支座锚固左支座锚固 上部中间支座负筋（第一排）上部中间支座负筋（第一排）=1/3净跨长（取大值）净跨长（取大值）*2+支座宽支座宽上部中间支座负筋（第二排）上部中间支座负筋（第二排）=1/4净跨长（取大值）净跨长（取大值）*2+支座宽支座宽架立筋长度净跨架立筋长度净跨-两边负筋净长两边负筋净长+150*2构造腰筋净跨构造腰筋净跨+15d*2+弯勾弯勾*2抗纽腰筋净跨抗纽腰筋净跨+锚固长度锚固长度*2+弯勾弯勾*2拉接筋长度同前拉接筋长度同前拉接筋根数一般按箍筋间距的拉接筋根数一般按箍筋间距的2倍计算倍计算下部通筋长度下部通筋长度=总净跨长总净跨长+左支座锚固左支座锚固+右支座锚固右支座锚固+搭接长度搭接长度*搭接个数搭接个数边跨下部筋长度边跨下部筋长度=本身净跨本身净跨+左锚固左锚固+右锚固右锚固箍筋长度计算同前箍筋长度计算同前箍筋根数计算箍筋根数计算一级抗震一级抗震加密区根数加密区根数（2*梁高梁高-50）/加加密间距密间距+1 非非（净跨长（净跨长-左加左加密区密区-右加密区）右加密区）/非非加密间距加密间距-1总根数加密总根数加密*2+非非加密加密箍筋长度计算同前箍筋长度计算同前箍筋根数计算箍筋根数计算二二-四级抗震四级抗震加密区根数加密区根数（1.5*梁高梁高-50）/加密间距加密间距+1 非非（净跨长（净跨长-左加左加密区密区-右加密区）右加密区）/非非加密间距加密间距-1总根数加密总根数加密*2+非非加密加密边支座上部钢筋锚入梁底边支座上部钢筋锚入梁底
