新叶电缆柔性防火电缆产品介绍.pptx

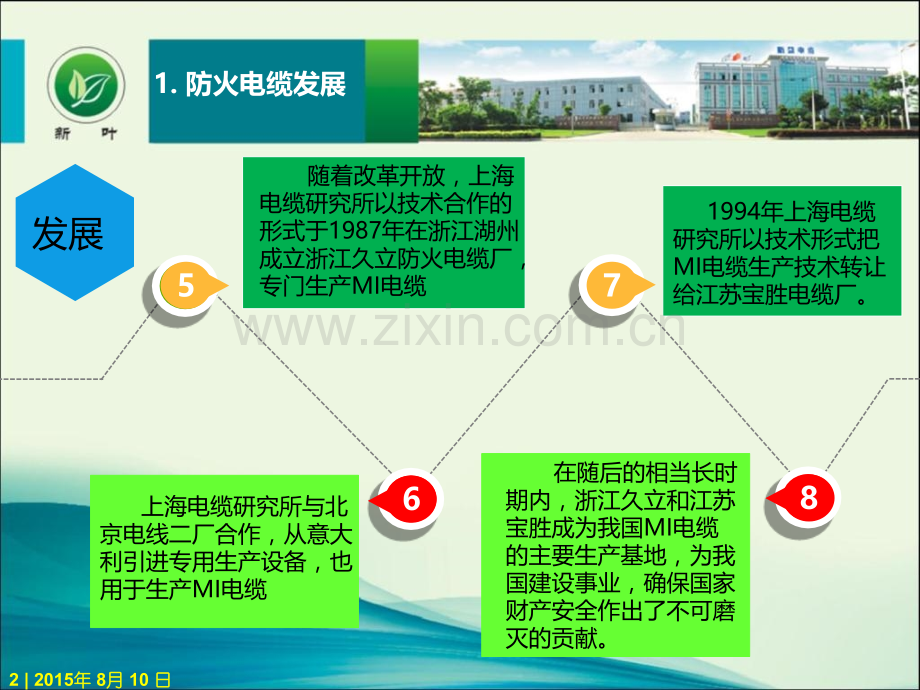

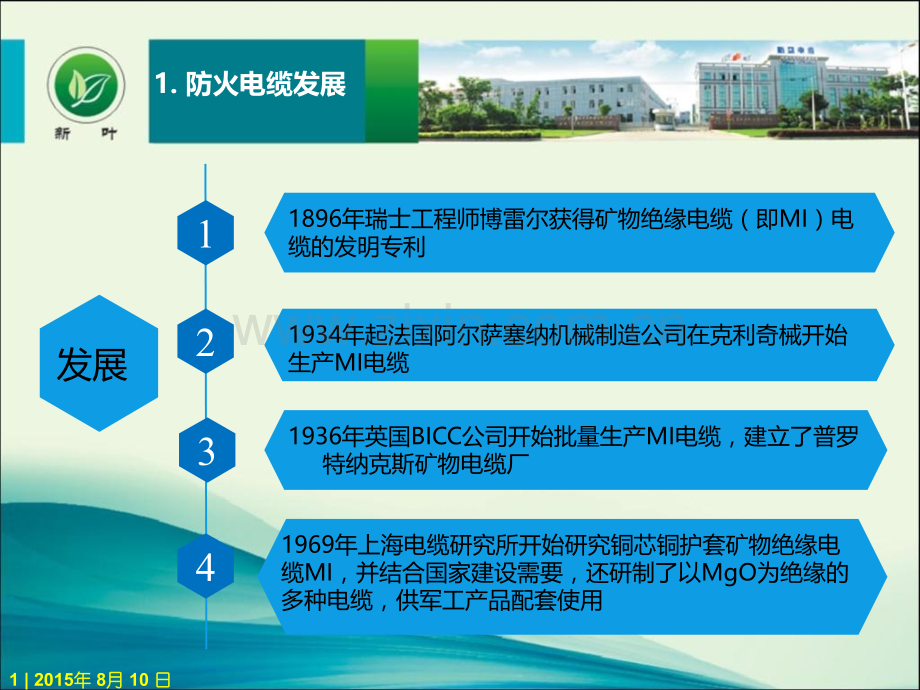

1|2015年年 8月月 10 日日发展1934年起法国阿尔萨塞纳机械制造公司在克利奇械开始生产MI电缆12341896年瑞士工程师博雷尔获得矿物绝缘电缆（即MI）电缆的发明专利1936年英国BICC公司开始批量生产MI电缆，建立了普罗特纳克斯矿物电缆厂1969年上海电缆研究所开始研究铜芯铜护套矿物绝缘电缆MI，并结合国家建设需要，还研制了以MgO为绝缘的多种电缆，供军工产品配套使用1.防火电缆发展2|2015年年 8月月 10 日日5768 上海电缆研究所与北京电线二厂合作，从意大利引进专用生产设备，也用于生产MI电缆 随着改革开放，上海电缆研究所以技术合作的形式于1987年在浙江湖州成立浙江久立防火电缆厂，专门生产MI电缆 1994年上海电缆研究所以技术形式把MI电缆生产技术转让给江苏宝胜电缆厂。在随后的相当长时期内，浙江久立和江苏宝胜成为我国MI电缆的主要生产基地，为我国建设事业，确保国家财产安全作出了不可磨灭的贡献。发展1.防火电缆发展3|2015年年 8月月 10 日日耐腐蚀：对于有严重腐蚀的场合，可在电缆外层再挤上一个塑料套耐辐射：可用于有辐射场合，如反应堆防火：950，3h 完好耐高温：可在高温状态下运行，远比塑料电缆优越载流量大：比塑料绝缘电缆有较大的载流量，过载能力强耐油：铜护套本身就耐油，可用于有油脂的场合环保：无有毒物质、清洁、卫生防爆：在可能出现爆炸的场合是能安全使用的电缆2.MI电缆优缺点优优 点点优优 点点优优 点点优优 点点4|2015年年 8月月 10 日日太硬：缆芯为单根铜杆，铜护套光面无纹，绝缘压实氧化镁柔软：能绕收线盘上，便于运输，可弯曲，易安装长度短：工艺和设备限制，长度很短，截面越大，电缆越短长度长：采用先进工艺及设备，根据客户需求制作，芯数少：25mm及以下可制作多芯，其余为多根单芯电缆并用多芯：能制成多芯电缆，截面无限制接头多：长度较短，较长的电缆时需接头把它联接起来接头少：电缆长度可以根据客户要求制作，接头少敷设难：接头难、且易受潮、太硬、电缆弯曲难优良安装性：柔软易弯曲，简便接头和收尾，2.MI电缆优缺点待改进5|2015年年 8月月 10 日日2002年上海电缆研究所的相关专家和企业组成研发小组，成功地开发了“金属护套无机绝缘电缆”，并有马景运高级工程师代表申请国家专利。3.柔性防火电缆金属护套无机矿物绝缘电缆（柔性防火电缆）简介6|2015年年 8月月 10 日日 R T T W-电缆规格 额定电压 无机矿物绝缘电缆 铜护套 铜导体 系列代号3.柔性防火电缆柔性防火电缆型号规格7|2015年年 8月月 10 日日3.柔性防火电缆MI电缆VS柔性防火电缆铜导体氧化镁铜护套铜导体合成云母带玻纤绳玻纤带轧纹铜护套外套(可选)lBTTZ结构示意图l YTTW结构示意图8|2015年年 8月月 10 日日 lRTTW/RTGW 防火性能优异，耐火等级不仅满足国际GB12666,6A 类950，90min（满足英国BS6387 中规定C 级950 3h 要求，同时在燃烧中还能耐受水喷与机械撞击。）燃烧时燃烧后防火电缆与普通电缆耐火试验对比柔性防火电缆优势3.柔性防火电缆9|2015年年 8月月 10 日日l耐高温：工作温度可高达250，即使在火灾状态下，电缆仍可以在接近1000的情况下工作；l过载能力强：过载电流大，可提高工作的安全裕度；l外径小：敷设空间占用小，便于安装；3.柔性防火电缆柔性防火电缆优势10|2015年年 8月月 10 日日l连续长度长：可机械化连续生产2000米，满足配电长度需要；l多芯大截面电缆：采用在缆芯上绕包绝缘带形式；l低的接地电阻：电缆铜护套阻抗值低，在系统中，铜护套可作保护的中性线，长期运行安全可靠。3.柔性防火电缆柔性防火电缆优势11|2015年年 8月月 10 日日l耐水汽耐潮湿：铜护套不需穿管，耐腐蚀性好，安全性能好l柔软性好：较柔软，易弯曲，可绕在线盘上。其弯曲半径15D，D为电缆外径；3.柔性防火电缆柔性防火电缆优势12|2015年年 8月月 10 日日l耐辐照、屏蔽性好：对辐照不受影响，可抗电磁干扰；l环保性能优良：电缆在火焰中不燃烧，无烟无毒；l防爆性好：强固的护套，抗压能力强；3.柔性防火电缆柔性防火电缆优势13|2015年年 8月月 10 日日l耐机械冲击性：安全性强，保护电缆不受损伤；l安装方便：电缆较柔软，易弯曲，绝缘不易受潮，便于安装；l使用寿命长：所用材料均为无机物，具有极好的热、电稳定性；橡塑电缆一般使用寿命1520年而无机绝缘电缆使用寿命70年。安装方便，无需专门技术，也无需专业培训3.柔性防火电缆柔性防火电缆优势14|2015年年 8月月 10 日日 电缆可省去PE 线；可直接敷设，省穿管、桥架等；防火灾安全可靠性更好；无卤低烟电缆，燃烧时还是有低烟低毒，与无机矿物绝缘电缆无烟无毒不能相比；有机及无机电缆使用寿命，前者是后者的1/2，一般有机电缆使用30 年，无机电缆使用70 年。3.柔性防火电缆柔性防火电缆客户价值15|2015年年 8月月 10 日日1、各类建筑物中的消防设备供电，防火电梯等供电；2、重要建筑或人员密集的建筑物中设备及照明系统供电；3、环境温度较高的场所，如钢铁厂、冶炼厂、玻璃厂等设备供电；4、易燃易爆的重要场合，如石油化工、煤矿等建筑中设备供电；5、与需要特别清洁卫生的场所，如：医院、食品厂等设备供电；6、重要的军工、国防、航天、卫星基地设备的供电；7、电厂、核电站重要设备的供电应用4.柔性防火电缆 应用柔性防火电缆应用
