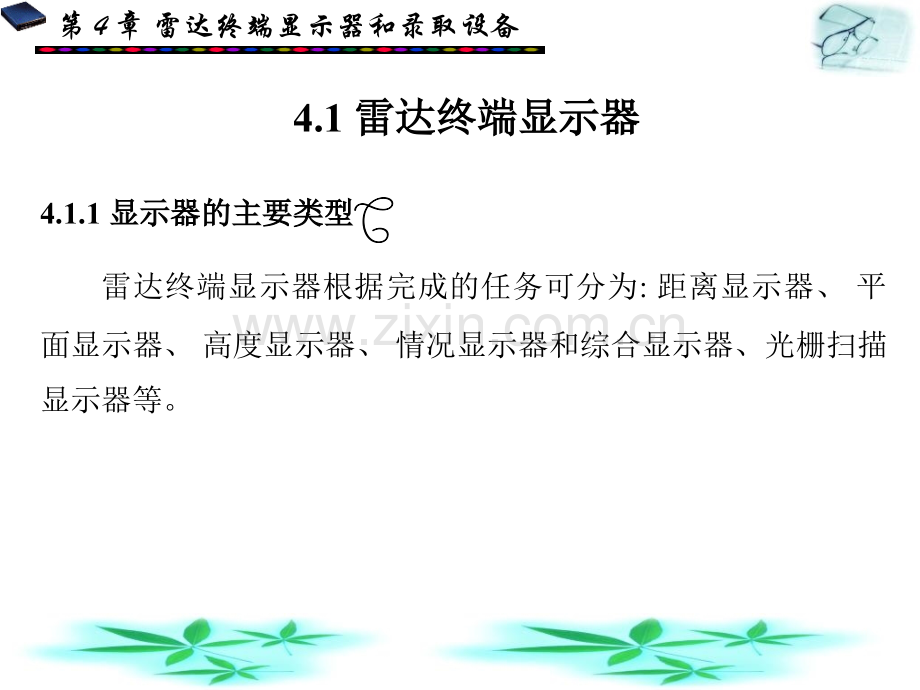

第 4 章雷达终端显示器和录取设备 4.1 雷达终端显示器雷达终端显示器 4.1.1 显示器的主要类型显示器的主要类型雷达终端显示器根据完成的任务可分为:距离显示器、平面显示器、高度显示器、情况显示器和综合显示器、光栅扫描显示器等。第 4 章雷达终端显示器和录取设备 1.距离显示器距离显示器常用的距离显示器有三种基本类型。其画面如图4.1所示,其中(a)为A型显示器,(b)为J型显示器,(c)为A/R型显示器。距离显示器显示目标的斜距坐标,它是一度空间显示器,用光点在荧光屏上偏转的振幅来表示目标回波的大小,所以又称为偏转调制显示器。A型显示器为直线扫掠,扫掠线起点与发射脉冲同步,扫掠线长度与雷达距离量程相对应,主波与回波之间的扫掠线长代表目标的斜距。第 4 章雷达终端显示器和录取设备 J型显示器是圆周扫掠,它与A型显示器相似,所不同的是把扫掠线从直线变为圆周。目标的斜距取决于主波与回波之间在顺时针方向扫掠线的弧长。A/R型显示器有两条扫掠线。上面一条扫掠线和A型显示器相同,下面一条是上面扫掠线中一小段的扩展,扩展其中有回波的一小段可以提高测距精度,它是从A型显示器演变而来的。第 4 章雷达终端显示器和录取设备图 4.1 三种距离显示器的画面(a)A型显示器;(b)J型显示器;(c)A/R显示器第 4 章雷达终端显示器和录取设备 2.平面显示器平面显示器平面显示器显示雷达目标的斜距和方位两个坐标,是二维显示器。它用平面上的亮点位置来表示目标的坐标,属亮度调制显示器。平面显示器是使用最广泛的雷达显示器,因为它能够提供平面范围的目标分布情况,这种分布情况与通用的平面地图是一致的。显示器的图像如图4.2所示。方位角以正北为基准(零方位角),顺时针方向计量;距离则沿半径计量;圆心是雷达站(零距离)。图的中心部分大片目标是近区的杂波所形成的,较远的小亮弧则是动目标,大的是固定目标。第 4 章雷达终端显示器和录取设备图 4.2 平面显示器的图像第 4 章雷达终端显示器和录取设备平面显示器既可以用极坐标显示距离和方位,也可以用直角坐标来显示距离和方位,若为后者，则其画面如图4.4所示,称为B式显示器,它以横坐标表示方位,纵坐标表示距离。通常方位角不是取整个360,而是取其中的某一段,即雷达所监视的一个较小的范围。如果距离也不取全程,而是某一段,这时的B式就叫做微B显示器。在观察某一波门范围以内的情况时可以用微B显。第 4 章雷达终端显示器和录取设备图 4.3 偏心PPI显示器第 4 章雷达终端显示器和录取设备图 4.4 B式显示器的图像第 4 章雷达终端显示器和录取设备 3.高度显示器高度显示器这种显示器用在测高雷达和地形跟随雷达系统中,统称为E式显示器,如图4.5所示,横坐标表示距离,纵坐标表示仰角或高度,表示高度者又称为RHI显示器。在测高雷达中主要用RHI显示器。但在精密跟踪雷达中常采用E式,并配合B显使用。第 4 章雷达终端显示器和录取设备图 4.5 高度显示器的两种型式第 4 章雷达终端显示器和录取设备 4.情况显示器和综合显示器情况显示器和综合显示器随着防空系统和航空管制系统要求的提高及数字技术在雷达中的广泛应用,出现了由计算机和微处理机控制的情况显示器和综合显示器。情况显示器和综合显示器是安装在作战指挥室和空中导航管制中心的自主式显示装置,它在数字式平面位置显示器上提供一幅空中态势的综合图像,并可在综合图像之上叠加雷达图像。图4.6示出综合显示器的画面,其中雷达图像为一次信息,综合图像为二次显示信息,包括表格数据、特征符号和地图背景,例如河流、跑道、桥梁及建筑物等。第 4 章雷达终端显示器和录取设备图 4.6 综合显示器画面示意第 4 章雷达终端显示器和录取设备 5.光栅扫描雷达显示器光栅扫描雷达显示器近年来随着电视扫描技术和数字技术的发展,出现了多功能的光栅扫描雷达显示器。数字式的光栅扫描雷达显示器与雷达中心计算机和显示处理专用计算机构成一体,具有高亮度、高分辨率、多功能、多显示格式和实时显示等突出优点,既能显示目标回波的二次信息,也能显示各种二次信息以及背景地图。由于采用了数字式扫描变换技术,通过对图像存贮器(RAM)的控制,可以实现多种显示格式画面,最多可达20多种画面,包括正常PPI型、偏心PPI型、B型、E型等。图4.7示出典型的机载雷达光栅扫描显示器对地扫描状态的显示画面。第 4 章雷达终端显示器和录取设备图 4.7 典型的机载雷达对地扫描状态显示画面第 4 章雷达终端显示器和录取设备 4.1.2 对显示器的主要要求对显示器的主要要求雷达对显示器的要求是由雷达的战术和技术参数决定的,通常有以下几点:1)显示器的类型选择显示器类型的选择主要根据显示器的任务和显示的内容,例如显示目标斜距采用A型、J型或A/R型;显示距离和方位采用P型;在指挥部和航空管制中心则选用情况显示器和综合显示器。2)显示的坐标数量、种类和量程这些参数主要根据雷达的用途和战术指标来确定。第 4 章雷达终端显示器和录取设备 3)对目标坐标的分辨力这是指显示器画面上两个相邻目标的分辨能力。光点的直径和形状将直接影响对目标的分辨力,性能良好的示波管的光点直径一般为0.3 0.5 mm。此外,分辨力还与目标距离远近天线波束的半功率宽度和雷达发射脉冲宽度等参数有关。4)显示器的对比度对比度是图像亮度和背景亮度的相对比值,以百分数表示为对比度的大小直接影响目标的发现和图像的显示质量,一般要求在200%以上。第 4 章雷达终端显示器和录取设备 5)图像重显频率为了使图像画面不致闪烁,要求重新显示的频率必须达到一定数值。闪烁频率的门限值与图像的亮度,环境亮度,对比度和荧光屏的余辉时间等因素有关,一般要求达到2030次每秒。6)显示图像的失真和误差有很多因素使图像产生失真和误差,例如扫描电路的非线性失真,字符和图像位置配合不准确等。在设计中要分析产生失真和误差的原因,加以补偿和改善措施。此外,还有显示器的体积、重量、环境条件、电源电压及功耗等要求。第 4 章雷达终端显示器和录取设备 4.2 距距离离显显示示器器 4.2.1 A型显示器型显示器 1.A型显示器画面及示波管的各极波形型显示器画面及示波管的各极波形 A型显示器的典型画面如图4.8所示,画面上有发射脉冲(又称主波)、近区地物回波和目标回波,还有距离刻度,这个刻度可以是电子式的,也可以是机械刻度尺。A型显示器实际上是一个同步示波器。雷达发射脉冲(主波)瞬间,电子束开始从左到右线性扫掠,接收机输出的回波信号显示在主波之后,二者之间距与回波滞后时间成比例。第 4 章雷达终端显示器和录取设备图 4.8 A型显示器画面第 4 章雷达终端显示器和录取设备画面上有固定的距离刻度,有时还有移动距标,它迟后于主波的时间可以由人工控制。根据回波出现位置所对应的刻度(或移动距标迟后主波的时间)就可以读出目标的距离。A型显示器大多数采用静电偏转示波管。图4.9绘出了示波管各极的信号波形及时间关系。要使电子束从左到右均匀扫掠,在一对X偏转板上应加入锯齿电压波。为了增大扫掠振幅及避免扫掠过程中偏转板中心电位变化引起的散焦,通常在X偏转板上加入推挽式的锯齿波。回波信号加在一个Y偏转板上。由于回波滞后主波时间tR与线性锯齿波电压振幅成正比,所以,显示器上回波迟后主波的水平距离与目标的斜距成正比。第 4 章雷达终端显示器和录取设备图 4.9 A型显示器各极波形及时间关系(a)示波管各极波形;(b)波形时间关系第 4 章雷达终端显示器和录取设备 2.A型显示器的组成型显示器的组成 A型显示器组成方框图如图4.10所示,主要包括如下几部分:1)扫掠形成电路其主要由方波产生器、锯齿电压形成电路和差分放大器组成。扫掠形成电路形成锯齿扫掠电压波,加在X偏转板上,控制电子束从左到右扫掠。2)视频放大电路其功能是把接收机检波器输出的信号放大到显示器偏转板上所需要的电平。3)距标形成电路其包括固定距离刻度和移动距标的产生电路。固定距离刻度电路由振铃电路、限幅放大器和刻度形成电路组成。第 4 章雷达终端显示器和录取设备图 4.10 A型显示器的方框图第 4 章雷达终端显示器和录取设备 3.方框图说明方框图说明在图4.10中各部分的电路已在有关课程学过,这里只着重说明各部分的联系和特点,下面讨论扫掠产生电路,移动距标产生的方法。1)扫掠产生电路扫掠产生电路的任务是产生锯齿电压波并加在示波管水平偏转板上,使电子束从左至右均匀扫掠,从而形成水平扫掠线。扫掠线中有几个重要参数需着重考虑:(1)扫掠长度L。为了使用上方便,通常使扫掠长度为荧光屏直径的80%左右,例如直径为13 cm的示波管,一般取扫掠线长为10 cm,即L=0.8 D,D为示波管的荧光屏直径。第 4 章雷达终端显示器和录取设备 (2)距离量程。它的意义是扫描线总长度L所表示的实际距离数值。最大量程对应雷达的最大作用距离。为了便于观察,一般距离显示器有几种量程,分别对应雷达探测范围内的某一段距离。用相同的扫掠长度表示不同的距离量程,意味着电子束扫掠速度不同或者说锯齿电压波的斜率不同。(3)扫掠直线性好。要求锯齿电压波在工作期内电压变化的速率接近一常数,若这时采用均匀的固定距离刻度来测读,则可以得到较高的测距精度。此外,还要求扫掠电压有足够的锯齿电压幅度,扫掠电压的起点要稳定,扫掠锯齿波的恢复期(即回程)尽可能地短。第 4 章雷达终端显示器和录取设备 2)移动距标的产生用移动距标测量目标距离,就要设法产生一个对主波延迟可变的脉冲作为距标。调节距标的延迟时间(并能精确读出),使距标移动到回波的位置上,就可根据距标迟后主波的时间tR算出目标的距离R(R=1/2ctR,这里c为光速)。第 4 章雷达终端显示器和录取设备 4.2.2 A/R显示器显示器在A型显示器上,我们可以控制移动距标去对准目标回波,然后根据控制元件的参量(电压或轴角)而算得目标的距离数据。由于人的固有惯性,在测量中不可能做到使移动距标完全和目标重合,它们之间总会有一定的误差l,这个误差我们称为重合误差。对于不同的量程,重合误差l对应的距离误差R将不同。例如,A型显示器扫掠线长度为100mm,重合误差l=1 mm,当其量程Rm为100km时,l引起的误差为1km,如果量程为1 km,则l引起的距离误差只有10 m。但减小量程后,不能达到有效地监视雷达全程的目的。第 4 章雷达终端显示器和录取设备在实际工作中常常既要能观察全程信息,又要能对所选择的目标进行较精确的测距,这时只用一个A型显示器很难兼顾,如果加一个显示器来详细观察被选择目标及其附近的情况,则其距离量程可以选择得较小,这个仅显示全程中一部分距离的显示器通常称为R型显示器。由于它和A型显示器配合使用,因而统称为A/R型显示器。第 4 章雷达终端显示器和录取设备 1.A/R型显示器画面型显示器画面 A/R型显示器画面如图4.11所示,画面上方是A扫掠线,下方是R扫掠线。在图中A扫掠线显示出发射脉冲、近区地物回波以及目标回波1和2。R扫掠线显示出目标2及其附近一段距离的情况,还显示出精移动距标。精移动距标以两个亮点夹住了目标回波2。通常在R扫掠线上所显示的那一段距离在A扫掠线上以缺口方式、加亮显示方式或其它方式显示出来,以便使用人员观测。第 4 章雷达终端显示器和录取设备图 4.11 A/R显示器画面第 4 章雷达终端显示器和录取设备 2.A/R型显示器的组成型显示器的组成 A和R显示器是配合使用的,R显示器只显示A显示器中的一小段距离的信息,它们之间有严格的时间关系。图4.12是一种实用的A/R型显示器的方框图,这里采用两个单枪示波管。图4.13是波形时间关系,波形的标号与方框图中的标号相对应。如图4.12和图4.13所示,以晶振频率为75 kHz的晶体振荡器作为基准信号源,经56次分频后得到频率为2.5 kHz的正弦信号。用去形成A扫掠线的触发信号,其重复周期相应为60 km范围,扫掠电压如所示。第 4 章雷达终端显示器和录取设备图 4.12 A/R显示器方框图第 4 章雷达终端显示器和录取设备频率为2.5 kHz的正弦信号,经粗相移和粗移动距标形成级,形成宽度为2 km(13.3 s)并可在040 km内移动的距离标志,它加在A型示波管栅极上作亮度调制信号。此粗移动距标还作R扫掠的选通脉冲用。A显示器上的10 km距离刻度为15分频级输出的正弦波,经脉冲形成电路,形成正极性的脉冲序列。它加在A显示器的一个Y偏转板上。A显示器的辉亮信号可由A扫掠电路的方波形成级得到。第 4 章雷达终端显示器和录取设备对于R显示器,直接用频率为75 kHz的正弦波去形成重复周期相应为2 km(约13.3 s)的扫掠触发脉冲,因为R扫掠线上的信息应是A扫掠线上粗移动距标附近2 km的信号,所以用粗移动距标去选出一个周期为2 km的脉冲作为扫掠触发脉冲。在脉冲作用下形成R显示器上所需的方波和锯齿电压波,分别作为辉亮和扫掠信号。这里的2 km量程是靠锯齿波电压上升到一定值后回授一个脉冲来控制扫描的结束。精移动距标10是由精相移输出的正弦波,再经脉冲形成级产生的。因为在60 km范围内只显示一次,所以要用R扫掠的方波进行选通。精移动距标移动范围不超过2 km,宽度大约与脉宽同一数量级。第 4 章雷达终端显示器和录取设备顺便指出,目前普遍采用的一种A/R显示器是用一个双电子枪,双偏转系统而共荧光屏的复合示波管,或简称双枪示波管。在荧光屏画面上有两条距离扫描线,上面的扫掠线是粗距离(A式)扫掠,下面的扫掠线是精距离(R式)扫掠,其组成方框图和波形时间关系与图4.12、图4.13类似,这里不再重复。A/R显示器只能显示目标的距离坐标,不能观察到目标方位等全貌,因此往往需要和其它类型显示器配合使用。第 4 章雷达终端显示器和录取设备图 4.13 A/R显示器波形关系图第 4 章雷达终端显示器和录取设备 4.3 平面位置显示器平面位置显示器 4.3.1 平面位置显示器画面特点平面位置显示器画面特点平面位置显示器又称为P型显示器,它以极坐标的方式表示目标的斜距和方位,其原点表示雷达所在地,目标在荧光屏上以一亮点或亮弧出现,又叫亮度调制。典型的P型显示器画面如图4.14所示,光点由中心沿半径向外扫掠为距离扫掠,距离扫掠线与天线同步旋转为方位扫描。为了便于观测目标,显示器画面一般均有距离和方位的电刻度,当距离扫掠线与天线同步旋转时,距离电刻度是一族等间距的同心圆,而方位刻度为一族等角度的辐射状直线。第 4 章雷达终端显示器和录取设备由于P型显示器所观测的空域很大,为了尽可能得到较好的分辨力和清晰度,常采用聚焦好、亮度高的磁式偏转示波管。为了能同时观察整个空域的目标,必须采用长余辉示波管及亮度调制方式。根据方位扫描的方式不同,平面位置显示器主要有两种类型:动圈式和定圈式平面位置显示器。第 4 章雷达终端显示器和录取设备图 4.14 P型显示器的画面第 4 章雷达终端显示器和录取设备 4.3.2 动圈式平面位置显示器动圈式平面位置显示器动圈式平面位置显示器的方位扫描是靠偏转线圈与天线同步旋转而形成的,这种显示器的优点是线路比较简单,在常规雷达中得到广泛应用。偏转线圈与天线同步旋转需要一套随动系统,而且传动机构比较复杂,精度也不够高,所以在近年来的新型雷达中逐步被定圈式平面位置显示器所代替。图4.15是动圈式平面位置显示器方框图,主要由四部分组成:距离扫掠电路;方位扫描系统;距离和方位刻度系统;回波和辉亮系统。这里主要讨论距离扫掠、方位扫描和方位刻度的实现方法,其余部分与A型显示器相同。第 4 章雷达终端显示器和录取设备图 4.15 动圈式平面显示器方框第 4 章雷达终端显示器和录取设备 1.距离扫掠距离扫掠距离扫掠的产生方法和A型显示器相似。由于这里采用磁偏转,在偏转线圈中应加入锯齿电流,以便形成随时间线性增强的磁场,使电子束在磁场中发生偏转(偏转方向与磁场方向垂直),从而在荧光屏上作直线扫掠。如果电流波从零开始增加,则光点便自屏的中心向外作径向扫掠。为了获得锯齿波电流i(t)=Kt(这里K为常数),当偏转线圈的损耗电阻为R时,在偏转线圈上应加的电压是(4.3.1)第 4 章雷达终端显示器和录取设备图 4.16 偏转线圈中的锯齿电流和梯形电压(a)线圈等效电路;(b)电流、电压波形第 4 章雷达终端显示器和录取设备图 4.17 距离扫掠电路方框图第 4 章雷达终端显示器和录取设备 2.方位扫描方位扫描方位扫描是指距离扫掠线随天线同步转动。在动圈式平面显示器中,通过使偏转线圈与天线同步转动的方法实现方位扫描。由于距离扫掠速度很快而天线方位扫描的速度相对很慢,因而完成一次距离扫掠时,方位数值基本不变,在显示器上距离扫掠线仍可视为一条径向的亮线。偏转线圈与天线同步转动的方法一般采用随动系统,图418是一种最简单的随动系统原理图。天线通过加速系统带动一个同步发送机,在显示器处的偏转线圈则通过齿轮系统和一个同步接收机相连,这是一种开环系统,随动精度低。如采用闭环随动系统,则可明显提高其随动精度。第 4 章雷达终端显示器和录取设备图 4.18 平面显示器方位扫描随动系统原理图第 4 章雷达终端显示器和录取设备 3.方位刻度方位刻度方位刻度有机械和电子的两类,下面讨论一种利用光电变换方法产生电子方位刻度的原理。固定电子方位刻度是在荧光屏上产生一系列等方位角的径向亮线。每条亮线对应一特定的方位。为了产生这些方位刻度,应在天线每转一特定角度时,就产生一个方波,并加在示波管栅极或阴极上。方波宽度应等于一个或几个距离扫掠重复周期。图4.19绘出了距离扫掠和方位刻度的时间关系示意图。显然,在0、2、及n(n=1，2，3，)方位上出现方位刻度。第 4 章雷达终端显示器和录取设备图 4.19 距离扫掠和方位刻度的时间关系第 4 章雷达终端显示器和录取设备用光电变换法产生方位刻度的原理如图4.20所示。刻度盘上每隔开有一个小孔,刻度盘与天线同步转动,在它的两边有光源和光电变换器。光电变换器由光电二极管VD1,光电放大器V1和钳位二极管VD2组成。光电二极管VD1被反向偏置,并作为晶体管V1的基极电阻。当刻度盘小孔没有对准光源时,VD1输出电流为210 A,V1处于微导通,输出电压ue被二极管VD2钳位在+6 V电平,此时无方位刻度输出。当天线转到某一角度,光源通过小孔照射到光电二极管VD1上,VD1输出电流为40120A,V1饱和导通(ue=0 V),此时输出一个负方波。这一负方波对应于天线某一定的轴角,便可作为方位刻度加到示波管的阴极上,从而在荧光屏上形成一条方位上的亮线。第 4 章雷达终端显示器和录取设备图4.20 产生方位刻度的原理如图(R2=R3)第 4 章雷达终端显示器和录取设备 4.3.3 定圈式平面位置显示器定圈式平面位置显示器 1.方位扫描的基本原理方位扫描的基本原理在定圈式平面显示器中,相互垂直的X偏转线圈和Y偏转线圈固定在管颈上,不产生机械转动,扫掠线的转动是靠X和Y偏转线圈产生旋转式径向扫掠磁场来实现的。可用图4.21来说明偏转线圈产生旋转式的径向扫掠磁场的基本原理。在任意方向线性变化的磁场H,能使电子束在与该磁场垂直的方向进行扫掠,从而形成扫掠线。这个任意方向的磁场,可以分解成水平和垂直两个分量。第 4 章雷达终端显示器和录取设备 Hx=Kt sin Hy=Kt cos (4.3.2)同样,若令水平和垂直偏转线圈分别产生式(4.3.2)所示的磁场,那么这两个磁场的空间合成便是方向的磁场H,而扫掠线则出现在(+/2)的方向上,当式(4.3.2)中的随天线扫描角同步变化时,扫掠线也就随着天线同步转动了。第 4 章雷达终端显示器和录取设备图4.21 磁场的分解与合成第 4 章雷达终端显示器和录取设备为了产生式(4.3.2)所示磁场,在X和Y偏转线圈上应加入如下形式的电流:iX=Kt sin iY=Kt cos (4.3.3)也就是说,锯齿扫掠电流ix和iy的振幅受天线轴角的正弦和余弦函数的调制,其扫描电流波形如图4.22所示。实际上,锯齿电流扫掠的周期比天线扫描转动的周期小得多,例如天线转速为6 r/min,雷达的发射脉冲重复频率为400 Hz,则天线的一个旋转周期里,距离扫掠线达4 000次之多。因此,对于一次距离扫掠,天线可视为固定在某一方向不动,荧光屏上看到的扫掠线是一条径向直线,而这条径向直线则随天线同步转动。第 4 章雷达终端显示器和录取设备 2.扫掠电流的产生扫掠电流的产生图 4.22 产生旋转径向扫掠所需的水平和垂直磁场第 4 章雷达终端显示器和录取设备 1)扫掠的分解图4.23是采用后分解法的P型显示器组成方框图及其扫掠波形。触发脉冲加到方波产生器,将所产生的方波送到锯齿电压形成电路,经过功率放大输出等幅的锯齿扫掠电流(见图422的波形)。通常采用旋转变压器使等幅的锯齿扫掠电流按天线转角的正弦和余弦函数进行分解。旋转变压器是一种微型电机,其作用类似于变压器,锯齿电流加到旋转变压器的定子绕组,定子绕组相当于变压器的初级。旋转变压器的转子随天线同步转动,转子上有两个垂直放置的绕组,相当于变压器的两个次级。转子转动时,定子和转子间的互感系数按照转角的正弦和余弦规律变化,从旋转变压器次级得到幅度受天线转角正弦和余弦调制的锯齿电压(严格地说,应是梯形电压),见图4.23的波形和波形,这就完成了对扫掠进行分解的作用。第 4 章雷达终端显示器和录取设备 2)双向钳位电路图4.23的波形和表明,在旋转变压器次级分解后的锯齿波,其底部不在一个电平上,这是因为旋转变压器不能通过直流分量。从变压器次级得到的锯齿波,各周期的平均值为零。如果直接把波形和波形放大后加到偏转线圈,则锯齿波扫掠的起点将不在荧光屏的中心,而且在各个方向上起点的移动还不一样,其结果会造成显示图形的混乱。为了解决这个问题,必须采用双向钳位器使正向锯齿波和负向锯齿波的底部都钳在零电平上,见图4.23中的波形。第 4 章雷达终端显示器和录取设备 3.定圈式平面位置显示器的组成定圈式平面位置显示器的组成图4.23(a)给出一种定圈式平面位置显示器组成方框图。为了简化方框图,这里没有加入移动距标。图中包含有距离扫掠和方位扫描部分;距离刻度和方位刻度;回波和辉亮等部分。下面简要说明它的工作原理。第 4 章雷达终端显示器和录取设备图 4.23 采用后分解法的P型显示器方框图和扫描波形(a)组成框图;(b)扫描波形第 4 章雷达终端显示器和录取设备图 4.23 采用后分解法的P型显示器方框图和扫描波形(a)组成框图;(b)扫描波形第 4 章雷达终端显示器和录取设备 4.4 计算机图形显示计算机图形显示 4.4.1 计算机图形显示系统计算机图形显示系统图 4.24 计算机图形显示系统第 4 章雷达终端显示器和录取设备 1.随机扫描显示系统随机扫描显示系统随机扫描是用随机定位方式来控制电子束的运动,只要给出与位置(X，Y)相应的扫描电压(或电流),就可以把显示信息随意地显示在荧光屏的任意位置上。图4.25绘出一种随机扫描所需的X、Y偏转信号以及合成的图形显示。在这里(0,0)为屏面中心。电子束从中心开始,先画一个口字,再画一个圆,最后画出4个点。画完后电子束返回屏面中心。从图4.25看出,电子束从位置“1”跳变到位置“2”,以及从位置“2”跳变到位置“3”所需的时间叫做定位时间,如果偏转系统用得合适,每次定位时间可小于5 s。第 4 章雷达终端显示器和录取设备图 4.25 随机扫描波形及画面示意第 4 章雷达终端显示器和录取设备一种采用阴极射线管的随机扫描图形显示系统原理框图示于图4.26中。在这里要求图形显示在每秒钟内重复一定的次数才能获得稳定的图像,这种重复扫描称为图像刷新。每秒重复的次数叫刷新频率或重复频率。刷新频率取决于荧光屏的特性,通常为3050 Hz。为了完成刷新,在显示系统中设有专门的存贮器来存放显示内容,这种存贮器称为刷新存贮器。第 4 章雷达终端显示器和录取设备图 4.26 随机扫描图形显示系统框图第 4 章雷达终端显示器和录取设备由计算机编制的一系列显示指令组成显示画面的显示档案,经过通信接口按规定顺序存入刷新存贮器。显示控制器管理和控制整个系统按一定的时序运行,同时发出读取和解释显示命令,并把有关的数据送至各个功能产生器。矢量产生器产生各种线段信号,通过X、Y驱动和偏转系统控制电子束运动。位置产生器用来产生确定各线段在荧光屏上起点坐标位置的定位信号。字符产生器用来产生专用符号、数字、英文大小写字母、汉字信号等。辉亮产生器与前面三种功能产生器配合,提供控制电子束电流大小的辉亮控制信号。在随机扫描显示中,电子束的运动完全是按事先存放在刷新存贮器中的显示指令进行的,没有确定的规律,完全是程序编制者任意规定的,也就是说是随机显示。第 4 章雷达终端显示器和录取设备 2.光栅扫描显示系统光栅扫描显示系统光栅扫描是由在屏幕上一条接一条的一系列重复的水平线构成的,这些水平线称为扫描线。图4.27给出了典型的水平和垂直信号及其对应的显示。根据输入指令相应地来增强某些部分的水平扫描线时,就可产生显示信息。当每一条扫描线到达屏幕的另一边(右)边界时,它就回扫到起点位置的一边(左),并且进行下一条扫描线的扫描。每条扫描线都略有倾斜，以便扫满全屏,但由于满屏有数百至上千条线,人眼是看不出来倾斜的。当底部扫描线结束时,光栅垂直向上回扫,回到左上角的起始位置,然后重复进行,实现刷新,获得稳定的图像。水平和垂直回扫期间,CRT的电子束被消隐掉，使屏上看不到回扫显示。显示信息只是在正程时间内进行。第 4 章雷达终端显示器和录取设备光栅扫描和随机扫描不同,不管屏上显示的内容如何,电子束总是以恒定的速度从左到右、从上到下扫过屏上的每个像素位置。为了实现这种扫描,在CRT偏转部件上加的是两种不同频率的锯齿波电流:控制电子束沿水平方向偏转的电流叫做水平扫描电流,其重复频率称行频;控制电子束沿垂直方向偏转的电流叫垂直扫描电流,其重复频率称帧频。水平、垂直扫描电流波形如图4.27所示。第 4 章雷达终端显示器和录取设备图 4.27 光栅扫描水平和垂直信号及其显示(a)x、y扫描电压波形;(b)CRT上的光栅第 4 章雷达终端显示器和录取设备显示信息只能加在正程时间内,即在需要显示图形的像素位置上加上相应的辉亮信号,接通电子束，从而出现图形。实际工作中要将正程扫描的电子束轨迹调到刚好看不见,使屏上只看到显示的内容。由于垂直扫描电流使电子束从上往下缓慢运动,这就保证了每行扫描线均匀等间隔地分开而不致于重合。当整个屏幕扫描完毕时,电子束在垂直回扫电流控制下迅速地跳回屏的左上角,接着执行下一次的扫描过程。这样一条条的水平线就叫做光栅;整个光栅就称为一帧。第 4 章雷达终端显示器和录取设备图 4.28 光栅图形显示系统框图第 4 章雷达终端显示器和录取设备 4.4.2 字符产生器字符产生器 1)字符种类它是指字符产生器能产生的字母、数字、符号和汉字的种数。一般有26个大写字母和26个小写字母,0至9这 10 个数字,简单的汉字和若干专用的特殊符号。用途不同,所要求的字符种类不同,一般有16、64、96、128和256等。每种字符都有一组特定的代码,简称为字符代码。第 4 章雷达终端显示器和录取设备 2)字符尺寸字符尺寸为字符在荧光屏上的几何尺寸大小。它由视觉锐度和形成字符的点数来确定。常用的字符尺寸为3mm4 mm和5mm7mm。3)字符书写速率在保证不失真和不闪烁的条件下,每个字符书写时间愈短,一帧内就能显示出更多的字符,即显示容量更大。一般单个字符书写时间为35 s。但是应该指出,字符书写速率越高,要求偏转系统和辉亮系统的频带越宽,技术实现也越复杂。第 4 章雷达终端显示器和录取设备 4)字符显示效率字符显示效率是指一个字符辉亮时间与该字符书写时间的比值。辉亮时间占书写时间越多,字符的平均亮度越高,字符显示效率也就越高。字符产生的方法很多,在现代雷达系统的图形显示中,主要有随机扫描字符产生和光栅扫描字符产生两种方法。第 4 章雷达终端显示器和录取设备 1.随机扫描字符产生器随机扫描字符产生器随机扫描字符产生器的组成框图如图4.29所示。显示控制器将字符指令的操作码译成字符产生器的启动信号,把字符指令中指定的字符码送到字符产生器的字符码译码逻辑电路。通过译码器在字符成型存贮器中找到与该代码相应的字符。字符成型存贮器是一个只读存贮器(ROM),在启动信号作用下依次读出所选定字符的成型信息,用来控制X、Y、Z三个方向的动作,使之在荧光屏上描绘出这个字符。书写完成该字符后就给出字符结束信号,通知显示控制器发出下一个字码的代码。由此可见,字符成型存贮器实际上是一个微程序库。第 4 章雷达终端显示器和录取设备图 4.29 随机扫描字符产生器框图第 4 章雷达终端显示器和录取设备 1)点阵法字符产生器点阵法把要书写字符的区域分割成若干像素点,控制点阵中某些点的辉亮就可以显示出所需要的字符。实际上点阵中点与点的距离很小,因此这种字符看上去与连续笔划字符差不多。点阵法又分为顺序点阵法和程序点阵法两种。顺序点阵法在字符控制逻辑电路的控制下,按顺序读出存贮在字符成型存贮器中对应于所驱动的每个像素点的辉亮信号,并同时控制X、Y产生器计数,以产生偏转信号控制电子束的运动,使之与辉亮信号同步地扫描字符点阵中的每个像素点。第 4 章雷达终端显示器和录取设备图4.30(a)是用顺序点阵法书写“A”字符的57点阵结构,与之相对应的X、Y和Z输出波形示于图4.30(b)中。在t=0时启动字符产生器,Y产生器中的计数器做加1计数,经y支路的D/A变换输出阶梯电压波,这时X产生器中的计数值保持全“0”。对应于X=0,Y=0,1,2,3,4五个点,Z产生器输出五个辉亮脉冲;对应于X=0,Y=5,6不产生辉亮脉冲。到Y=6时,Y产生器保持,而X计数器加1。然后X产生器保持,而Y计数器做减1计数,一直减到全“0”为止。在此过程中,只有X=1,Y=3,5两点Z产生器有辉亮脉冲输出。当Y计数器减到全“0”后,Y产生器保持,X计数器再加1。此后X产生器保持为2,Y计数器再作加1计数。如此循环往复,直至扫完35个像素点。在图4.30(b)中,凡辉亮信号Z=1的点就辉亮,凡Z=0的点就不辉亮。当达到X=4,Y=6这个点之后,发出结束信号。经过上述过程,就显示出图4.30(a)所示的“A”字符。第 4 章雷达终端显示器和录取设备图 4.30 点阵法字符产生器书写“A”字符的点阵结构和输出波形(a)“A”字符点阵;(b)顺序点阵法波形;(c)程控点阵法波形第 4 章雷达终端显示器和录取设备综上所述,顺序点阵法将各种字符按光栅格式所规定的具体辉亮信号逐个存放在字符成型存贮器(ROM)之中;而程控点阵法中的字符成型存贮器(ROM)中存放的是各个字符扫描规律的微程序。假定程序字长取为8位(增量数、X,Y、辉亮等共8位),存贮体排列成88矩阵(增量数为3位),则对图4.30(a)所示的57点阵的“A”字符,取点阵坐标原点在左下角,向上为+Y,向右为+X,则可作出列于表4.1中的微程序编码。第 4 章雷达终端显示器和录取设备表表 4.1 程控点阵法显示程控点阵法显示“A”字符的编码字符的编码第 4 章雷达终端显示器和录取设备在表4.1中,微程序的第一个字节增量为零,X、Y计数器不加也不减,辉亮位为1,这表示在字符矩阵坐标原点应加一个辉亮脉冲。第二个字节表示x计数器仍保持不变,Y计数器做加1计数,共加4个矩阵增量点,而且每个点都要求辉亮。第三个字节表示X、Y同时做加法计数,共加二次,每个点都要求辉亮。如此进行下去,直到最后一个字节00011110。该字节规定为字符结束码,它表示无辉亮输出,并将X、Y计数器清零,同时使字符产生器向显示控制器发出字符结束信号。从字符成型存贮器ROM读出的微程序要经过译码控制逻辑电路控制X、Y计数器的计数,同时控制辉亮产生器发出Z信号,这样就得到了图4.30(c)所示的X、Y和Z波形。第 4 章雷达终端显示器和录取设备 2)线段法字符产生器线段法字符产生器采用一些基本的直线段去逼近一个字符。通常,在平面坐标上表示一条直线的方法很多,例如用始点(Xa,Ya)和终点(Xb,Yb)表示;或者用始点坐标(Xa,Ya)再加上增量数x、y表示等。用图4.31所示的书写字符“A”为例来说明线段法字符产生器的原理。显然,字符“A”至少由三条亮线段ab,bc,de和一条暗线段cd所组成。只要将这几条线段及其亮暗特性进行编码构成一段微程序,存放在字符成型存贮器中,并按一定方式读取和执行,就可构成线段法字符产生器。第 4 章雷达终端显示器和录取设备以57点阵书写字符“A”为例,设矩阵坐标原点在左下角,ROM为88阵列,用88位编码表示,对字符“A”的编码列于表4.2中。表中第1个字节表示以坐标原点为起点,以X=2,Y=6为终点的一条亮矢量;第二个字节表示以第一条矢量的终点坐标X=2,Y=6为起点,以X=4,Y=0为终点的一条亮矢量;第三个字节表示以X=4,Y=0为起点,以X=3,Y=3为终点的一条暗矢量;第四个字节表示以X=3,Y=3为起点,以X=1,Y=3为终点的一条亮矢量。第五个字节表示回到原点,最后一个字节的第4位为1,用来表示字符结束。第 4 章雷达终端显示器和录取设备图4.31 线段法书写字符“A”第 4 章雷达终端显示器和录取设备表表 4.2 笔画法显示笔画法显示“A”字符的编码字符的编码第 4 章雷达终端显示器和录取设备在采用线段法字符产生器的显示系统中,通常字符、图形显示共用一个偏转系统,此时有两种方法来完成书写字符的动作。一种是设计一套专用的积分电路,将从ROM读出的字符增量信号积分形成锯齿电压输出,再经过模拟加法器分别与主偏的X、Y模拟扫描电压相加,然后通过偏转放大器放大后加至偏转系统。另一种方法是将ROM中读出的微程序经字符控制逻辑电路处理成用X和Y及辉亮信号表示的短矢量,然后送往矢量产生器中,通过矢量产生器来描绘字符。第 4 章雷达终端显示器和录取设备表表 4.3 单位线段法显示单位线段法显示“3”字的编码字的编码第 4 章雷达终端显示器和录取设备图 4.32 单位线段法字符产生器的原理和组成框图(a)8个方向的单位矢量编码;(b)“3”字的编码;(c)原理框图第 4 章雷达终端显示器和录取设备图 4.32 单位线段法字符产生器的原理和组成框图(a)8个方向的单位矢量编码;(b)“3”字的编码;(c)原理框图第 4 章雷达终端显示器和录取设备 2.光栅扫描字符产生器光栅扫描字符产生器图4.28示出光栅显示系统框图,光栅扫描的水平和垂直信号及其显示画面如图4.27所示。图4.33给出光栅扫描显示系统中字符显示的示意图,图中字符矩阵仍为57。由于光栅扫描是从左到右,从上到下顺序进行,因此当图中所示从第3条扫描线开始有字符辉亮信息时,首先读出第一个字符的第一横上的数据,与偏转扫描运动相配合加上辉亮信号,即可显示出这些数据。接着是显示第二个字符的第一横上的数据,依次进行下去,直到第一行最后一个字符的第一横显示完为止。然后从第4条扫描线开始,先显示第一个字符的第二横,依次重复进行。由于每个字符分布在七条扫描线上,因此每个字符要反复读出七次。显然这和随机扫描显示完一个字符再显示另一个字是不同的。第 4 章雷达终端显示器和录取设备图 4.33 光栅扫描显示字符示意图第 4 章雷达终端显示器和录取设备 4.4.3 矢量产生器矢量产生器 1.矢量产生器的基本原理矢量产生器的基本原理图4.34是用矢量逼近一条曲线的示意图。设第m
