零装网放线.pptx

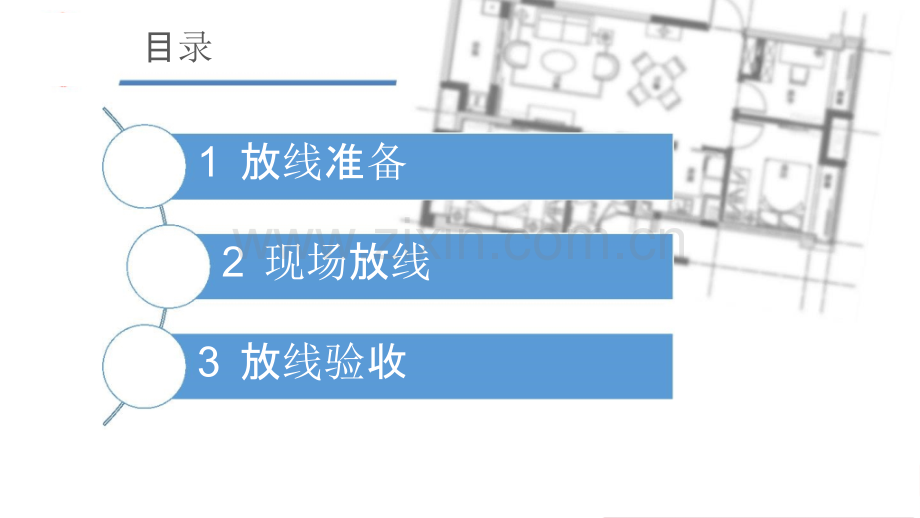

2015-20182015-2018 零装网零装网零装网施工放线零装网施工放线 20162016年年1212月月6 6日版本日版本 零装网工程部零装网工程部2016 零装网目录1 放线准备2 现场放线3 放线验收第2页 共24页1 放线准备放线常用工具仪器卷尺墨斗水平仪自喷漆标识模板第3页 共24页2 现场放线分类放线名称放线目的水平线一米水平线水平线以一米线为基准线，控制水平1、各完成面线控制湿作业厚度及完成高度2、给后场产品加工提供精确尺寸，缩短施工工期3、减少损耗，控制方正1、顶面（原顶、吊顶）完成面线、顶面造型完成面线2完成面线3、瓷砖完成面线45、瓷砖排版线、地面完成面线1、灯具中心线2、门洞口中心线中心线3、房间地面中心线控制方正，提供居中基准45、走道地面中心线、电视机中心线1、强制定位家具及设备地面投影线设备端口标识1、厨柜；2、定制柜；3、灯位2、给后场产品加工提供精确尺寸，缩短施工工期1、开关、插座；2、出水口；3、等电位强制定位第4页 共24页吊顶完成面线阳角控制线一米水平线走道中心线地面完成面线墙面完成面线客厅吊顶完成面线瓷砖排版线出水口定位标识瓷砖完成面线柜地面完成面线厨柜定位线厨房油烟机中心线吊顶完成面线瓷砖完成面线插座定位标识1米水平线出水口定位标识地面完成面线卫生间第6页 共24页吊顶完成面线床位中心线1米水平线插座定位标识定制柜定位线地面完成面线卧室第7页 共24页一米水平线采样依据根据室外入户门地面完成面 0.00基准标高在墙面弹出一米水平线。第9页 共24页第4页 共24页吊顶完成面线采样依据根据图纸，参照一米水平线在墙面弹出吊顶完成面线。第10页 共24页顶面造型完成面线采样依据根据图纸，参照方正基准线在地面弹出顶面造型投影完成面线。第11页 共24页墙砖完成面线采样依据参照方正控制线在墙面弹出瓷砖完成面线；（瓷砖厚度约10、粘结层厚度10）。第12页 共24页瓷砖排版线采样依据根据图纸，参照瓷砖完成面线，在墙面弹出瓷砖的实际分格线。瓷砖铺贴时，排版图应张贴在显著的位置，且经设计师、施工经理和工人共同交底签字确认。第13页 共24页地面完成面线采样依据根据图纸在墙面弹出地面完成面线。（地砖粘结层最佳厚度3050；有龙骨木地板铺设厚度5060，无龙骨木地板厚度1215）第14页 共24页灯位中心线采样依据根据图纸在地面弹出灯位的投影中心线。第15页 共24页电视机中心线采样依据100根据图纸在墙面弹出电视机中心线。B&O800300一米水平一米水平线线第16页 共24页门洞口中心线采样依据参照方正控制线弹出门洞中心线。第17页 共24页走道中心线采样依据参照方正控制线在地面为弹出走道中心线。第18页 共24页面板、插座定位标识采样依据根据图纸，参照地面完成面线、一米水平线和饰面板块排版线，在墙面弹出开关面板及插座的定位标识B&O第19页 共24页出水口定位标识采样依据根据图纸，参照地面完成面线、一米水平线和瓷砖排版线在墙面弹出冷热水的定位标识。第20页 共24页定制柜地面投影定位线采样依据根据图纸在地面弹出定制柜定位线主卧飘窗第21页 共24页厨柜地面投影定位线采样依据根据图纸在地面弹出厨柜定位线。第22页 共24页3 放线验收在完成放线后，施工经理组织人员进行验线的工作，形成书面验收表单。第23页 共24页
