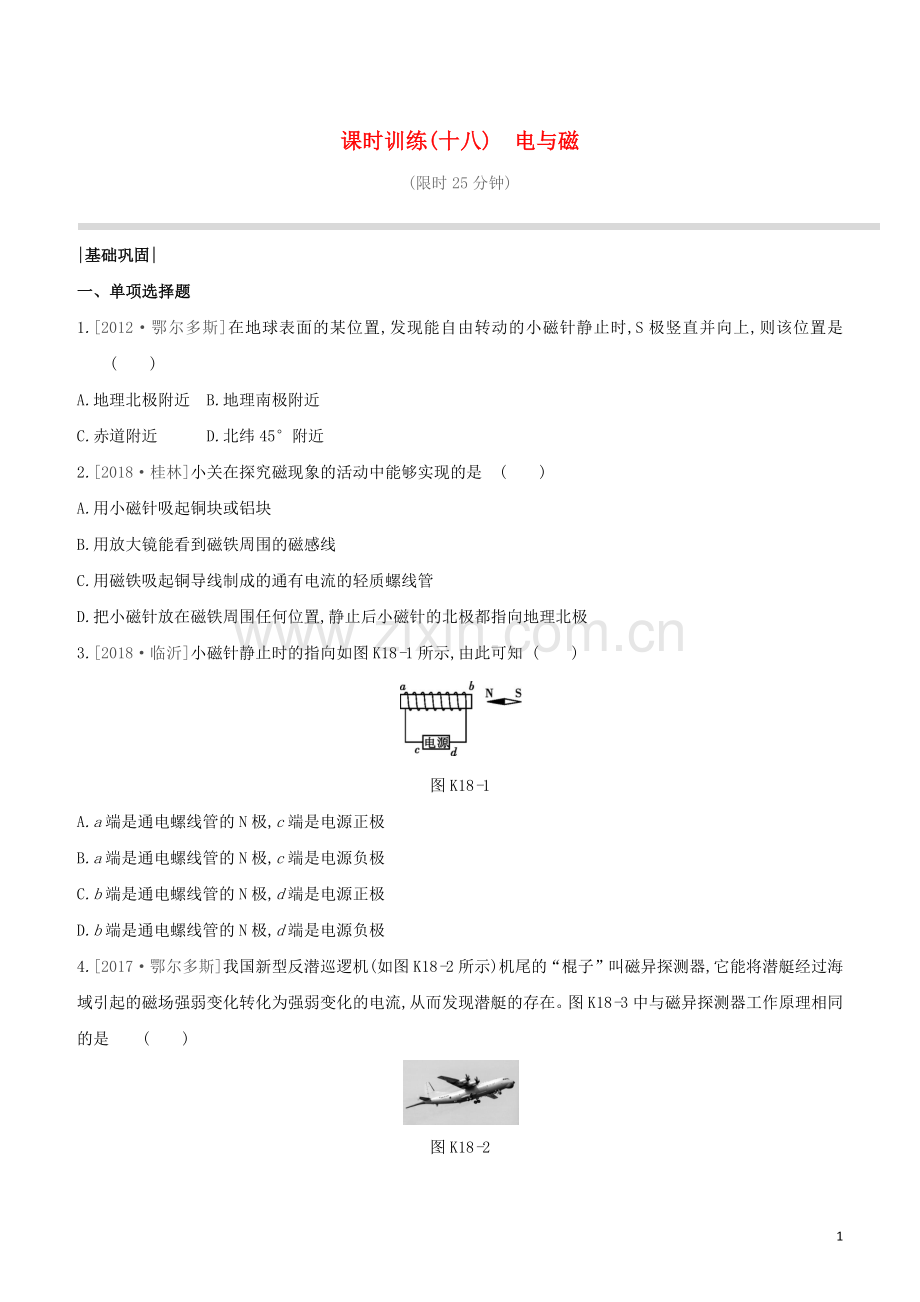

课时训练(十八) 电与磁
(限时25分钟)
|基础巩固|
一、单项选择题
1.[2012·鄂尔多斯]在地球表面的某位置,发现能自由转动的小磁针静止时,S极竖直并向上,则该位置是 ( )
A.地理北极附近 B.地理南极附近
C.赤道附近 D.北纬45°附近
2.[2018·桂林]小关在探究磁现象的活动中能够实现的是 ( )
A.用小磁针吸起铜块或铝块
B.用放大镜能看到磁铁周围的磁感线
C.用磁铁吸起铜导线制成的通有电流的轻质螺线管
D.把小磁针放在磁铁周围任何位置,静止后小磁针的北极都指向地理北极
3.[2018·临沂]小磁针静止时的指向如图K18-1所示,由此可知 ( )
图K18-1
A.a端是通电螺线管的N极,c端是电源正极
B.a端是通电螺线管的N极,c端是电源负极
C.b端是通电螺线管的N极,d端是电源正极
D.b端是通电螺线管的N极,d端是电源负极
4.[2017·鄂尔多斯]我国新型反潜巡逻机(如图K18-2所示)机尾的“棍子”叫磁异探测器,它能将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流,从而发现潜艇的存在。图K18-3中与磁异探测器工作原理相同的是 ( )
图K18-2

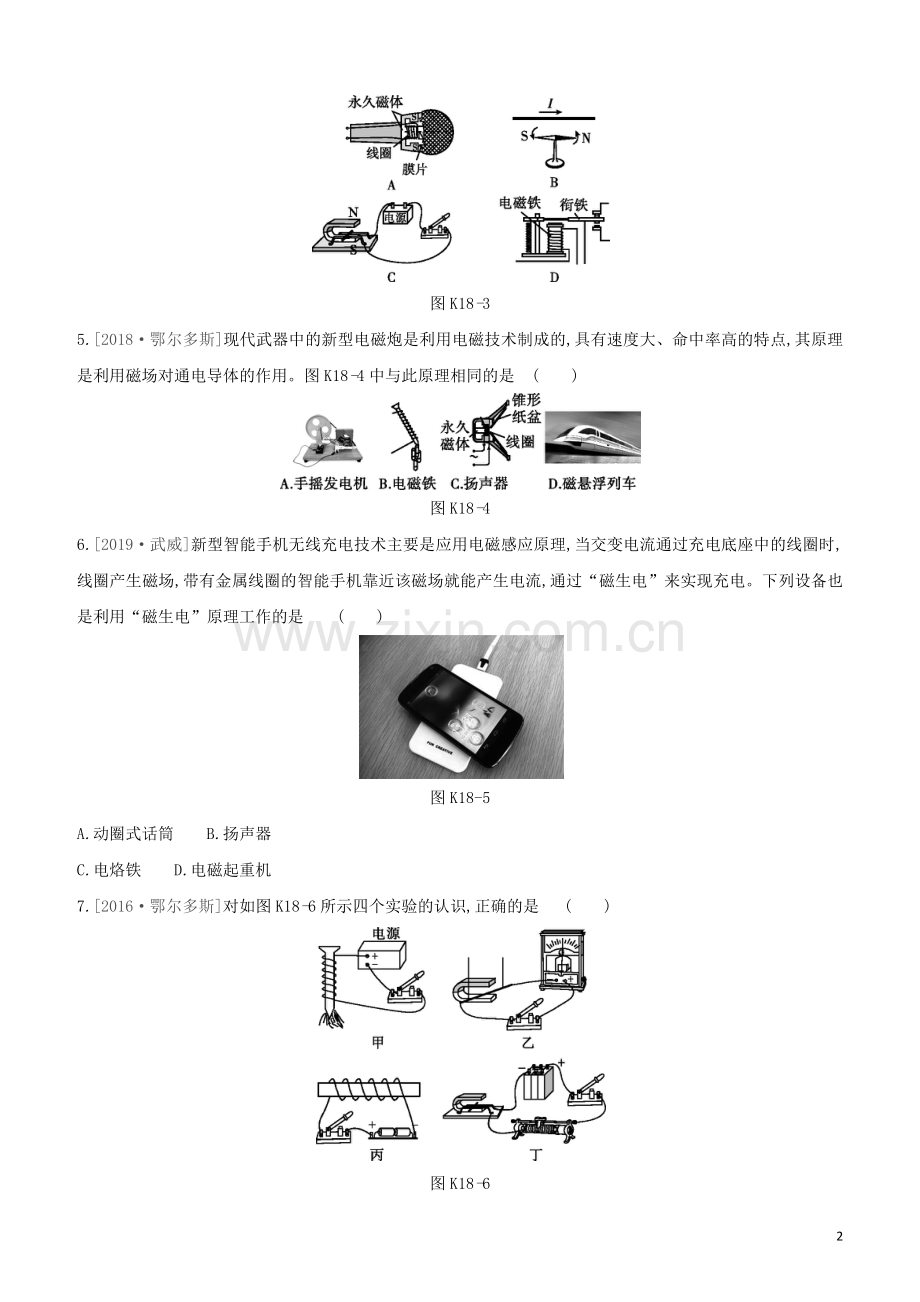

图K18-3
5.[2018·鄂尔多斯]现代武器中的新型电磁炮是利用电磁技术制成的,具有速度大、命中率高的特点,其原理是利用磁场对通电导体的作用。图K18-4中与此原理相同的是 ( )
图K18-4
6.[2019·武威]新型智能手机无线充电技术主要是应用电磁感应原理,当交变电流通过充电底座中的线圈时,线圈产生磁场,带有金属线圈的智能手机靠近该磁场就能产生电流,通过“磁生电”来实现充电。下列设备也是利用“磁生电”原理工作的是 ( )
图K18-5
A.动圈式话筒 B.扬声器
C.电烙铁 D.电磁起重机
7.[2016·鄂尔多斯]对如图K18-6所示四个实验的认识,正确的是 ( )
图K18-6
A.图甲实验探究的是电流的磁效应
B.图乙实验可用来探究电动机的工作原理
C.图丙实验中通电螺线管的左端是N极
D.图丁实验可用来探究电磁感应现象
8. [2018·呼和浩特]如图K18-7所示,关于电磁现象,下列说法正确的是 ( )
图K18-7
A.图甲,把小磁针放在地理赤道附近,小磁针静止时磁针N极指向地理南极附近
B.图乙,通电线圈在磁场作用下转动,机械能转化为电能
C.图丙,利用“电生磁”将铁钉磁化,利用安培定则可判定铁钉上端为N极
D.图丁,当用力让线圈转动时,小灯泡中就有电流通过,工作原理是法拉第电磁感应现象
9.[2019·南京]图K18-8甲是某水位自动报警器的原理示意图,图乙所示的四个实验中能反映其自动报警原理的是 ( )
图K18-8
二、填空题
10.[2019·广安]如图K18-9所示是一款“运动手环”,其主要部分是一段内置一小块磁铁的密闭空心塑料管,管外缠绕着线圈。戴着这种手环走路时,塑料管跟着手一起运动,磁铁则在管内反复运动,线圈中便会产生电流,液晶屏上就会显示出运动的步数,此过程利用了 的原理,将 能转化为电能。
图K18-9
11.[2018·广东]如图K18-10所示,条形磁铁放在水平木桌上,电磁铁右端固定并与条形磁铁在同一水平面上。闭合开关S,当滑动变阻器的滑片P逐渐向右移动时,条形磁铁仍保持静止,此时电磁铁的左端为 极,条形磁铁受到的摩擦力 (选填“变大”“变小”或“不变”),方向水平 (选填“向左”或“向右”)。
图K18-10
12.[2012·鄂尔多斯]图K18-11是一种“闯红灯违规证据模拟器”的工作原理图。光控开关接收到红光时会自动闭合,压敏电阻同时受到车辆的压力其阻值变小,电磁铁中的电流 (选填“变大”或“变小”),电磁铁的磁性变 (选填“强”或“弱”);当电流变化到一定值时,衔铁与触点 (选填“1”或“2”)接触,电控照相机工作,拍摄违规车辆,照相机所拍摄车辆的像是 (选填“实”或“虚”)像。
图K18-11
三、作图与实验探究题
13.[2013·鄂尔多斯]闭合开关S,给螺线管通电后,小磁针静止时N极的指向如图K18-12所示,请你在图中标出通电螺线管的N、S极和电源的“+”“-”极。
图K18-12
14.[2018·辽阳]如图K18-13所示,将条形磁体放在水平桌面上的两个圆柱形铅笔上,条形磁体静止不动,S极正对电磁铁。闭合开关S,条形磁体因受磁力向左运动,请在图中标出。
(1)电磁铁右端的极性。
(2)磁感线的方向。
(3)电源左端的极性(用“+”或“-”表示)。
图K18-13
15.[2018·泰州]如图K18-14所示,将导体AB放在处于蹄形磁体磁场中的水平金属轨道上。
图K18-14
(1)接通电源,这时会看到导体AB运动起来,这表明 有力的作用。
(2)保持磁场方向不变,改变导体AB中的电流方向,导体AB的运动方向 (选填“不变”或“改变”)。
(3)通电后导体AB运动的过程中,是把 能转化为 能的过程。
16.[2018·福建A卷]图K18-15是“探究导体在磁场中运动时产生感应电流的条件”的实验装置,闭合开关后,导体棒、灵敏电流计、开关、导线组成闭合电路。实验观察到的现象如下表。
图K18-15
实验
序号
磁场
方向
导体棒ab
运动方向
灵敏电流计
指针偏转情况
1
向下
向上
不偏转
2
向下
不偏转
3
向左
向右偏
4
向右
向左偏
5
向上
向上
不偏转
6
向下
不偏转
7
向左
向左偏
8
向右
向右偏
(1)实验时通过观察 来判断电路中是否产生感应电流。
(2)由实验可知,闭合电路中的部分导体在磁场中做 运动时,电路中产生感应电流。
(3)比较第4次和第 次实验可知,导体棒运动方向相同时,感应电流的方向与磁场的方向有关。
(4)比较第7次和第8次实验可知
。
|挑战自我|
17.[2018·威海]如图K18-16所示,GMR是一个巨磁电阻,其阻值随磁场的增强而急剧减小,当闭合开关S1、S2时,下列说法正确的是 ( )
图K18-16
A.电磁铁的右端为N极
B.小磁针将顺时针旋转
C.当滑片P向左滑动时,电磁铁的磁性增强,指示灯变暗
D.当滑片P向右滑动时,电磁铁的磁性减弱,电压表的示数减小
18.[2018·南京]图K18-17甲为热敏电阻的R-t图像,图乙为用此热敏电阻R和电磁继电器组成的一个简单恒温箱温控电路(U为恒压电源),继电器线圈的电阻为150 Ω,图中的“电源”是恒温箱加热器的电源,当继电器线圈中的电流大于或等于20 mA时,衔铁被吸合,加热器停止工作,实现温控。
图K18-17
(1)恒温箱内的加热器应接在 (选填“A、B”或“C、D”)之间。
(2)要实现对50~100 ℃之间任一温度的控制,该装置恒压电源U至少为 V。若恒压电源U为6 V,则滑动变阻器R'的最大阻值至少为 Ω。
【参考答案】
1.A 2.C 3.B 4.A 5.C 6.A 7.A 8.D
9.D [解析]图甲中,当水位达到金属块A时,控制电路接通。电路中有了电流,电磁铁有磁性,向下吸引衔铁,使动触点与绿灯所在电路的静触点分开,绿灯熄灭;与红灯所在电路的静触点接通,红灯所在的电路接通,红灯亮;由此可见水位自动报警器是通过电磁铁控制电路工作的。A选项图说明条形磁铁的周围存在磁场,故A错误;B选项图是发电机的原理,故B错误;C选项图是电磁感应现象,是发电机的原理,故C错误;D选项图是电磁铁的原理,故D正确。
10.电磁感应 机械
11.N 变大 向左
12.变大 强 2 实
13.如图所示
14.如图所示
15.(1)磁场对电流
(2)改变
(3)电 机械
[解析](3)通电后导体AB运动的过程中,消耗电能,获得机械能,是把电能转化为机械能的过程。
16.(1)灵敏电流计指针是否偏转 (2)切割磁感线
(3)8
(4)磁场方向相同时,感应电流方向和导体棒运动方向有关
17.D
18.(1)A、B
(2)4.8 100
[解析](1)当继电器线圈中的电流大于或等于20 mA时,衔铁被吸合,加热器停止工作,则加热器应接在A、B之间。
(2)由图甲可知,当温度为50~100 ℃时,R的阻值从90 Ω 降至50 Ω,当衔铁被吸合时,电路中电流I=20 mA=0.02 A,U为恒压电源,则R吸=UI=R磁+R+R'为一定值,滑动变阻器接入电路的阻值越大,热敏电阻R的阻值越小,该装置的控制温度越高。
当电压最小时,要实现对50~100 ℃之间任一温度的控制,应使此电压下滑动变阻器接入电路电阻最小时,控制温度为50 ℃,滑动变阻器接入电路的电阻最大时,控制温度为100 ℃。
则R'接入电阻为0时,U小=IR吸=I(R磁+Rt小)=0.02 A×(150 Ω+90 Ω)=4.8 V。
当U'=6 V时,控制温度为100 ℃时,R'接入电路的电阻最大,
此时R吸'=U'I=R磁+R大+R',
则R'=U'I-R磁-R大=6V0.02A-150 Ω-50 Ω=100 Ω,
即滑动变阻器R'的最大阻值至少为100 Ω。
