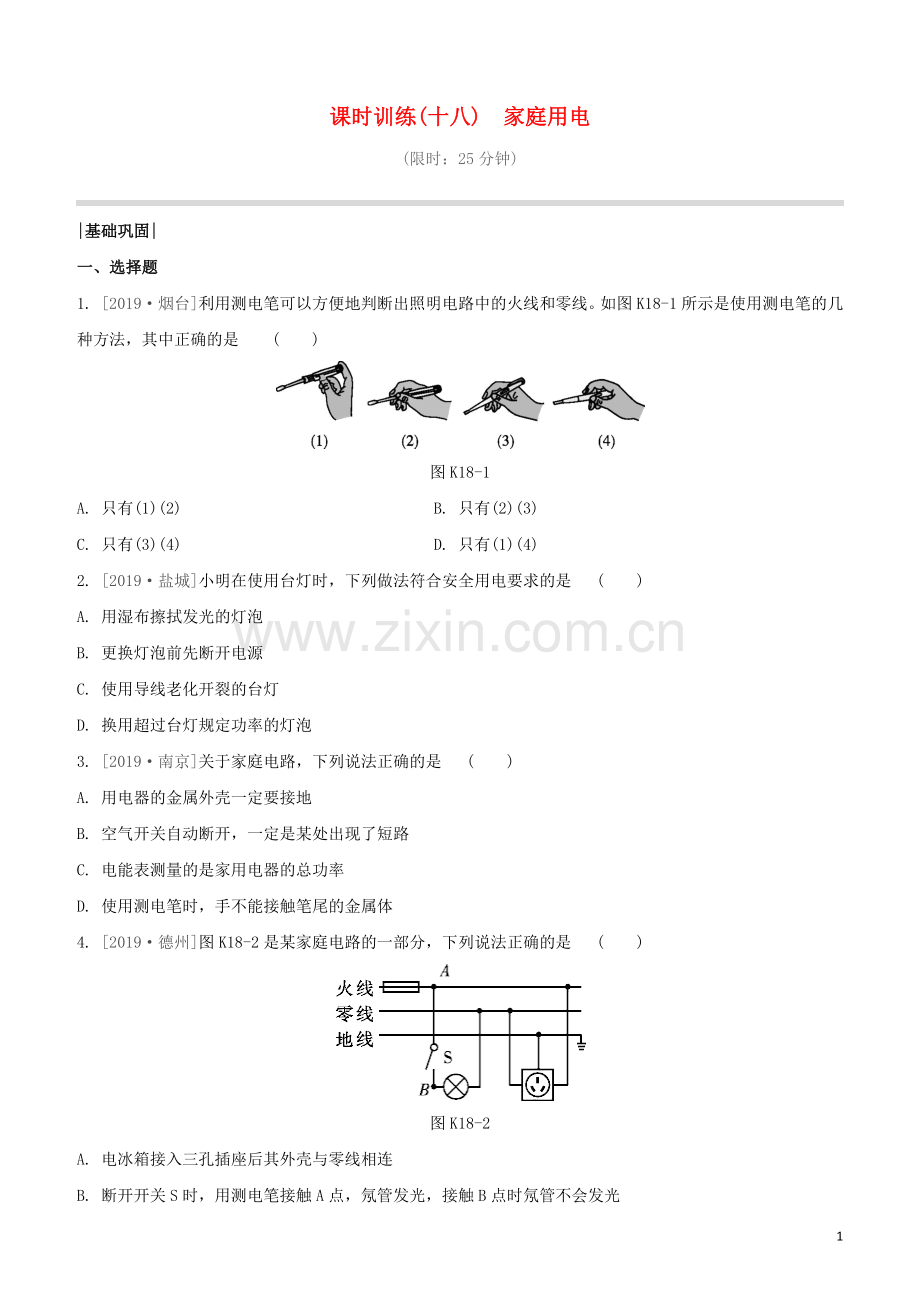

1、课时训练(十八)家庭用电(限时：25分钟)|基础巩固|一、选择题1. 2019烟台利用测电笔可以方便地判断出照明电路中的火线和零线。如图K18-1所示是使用测电笔的几种方法，其中正确的是()图K18-1A. 只有(1)(2)B. 只有(2)(3)C. 只有(3)(4)D. 只有(1)(4)2. 2019盐城小明在使用台灯时，下列做法符合安全用电要求的是()A. 用湿布擦拭发光的灯泡B. 更换灯泡前先断开电源C. 使用导线老化开裂的台灯D. 换用超过台灯规定功率的灯泡3. 2019南京关于家庭电路，下列说法正确的是()A. 用电器的金属外壳一定要接地B. 空气开关自动断开，一定是某处出现了短路C
2、. 电能表测量的是家用电器的总功率D. 使用测电笔时，手不能接触笔尾的金属体4. 2019德州图K18-2是某家庭电路的一部分，下列说法正确的是()图K18-2A. 电冰箱接入三孔插座后其外壳与零线相连B. 断开开关S时，用测电笔接触A点，氖管发光，接触B点时氖管不会发光C. 保险丝烧断后可用铜丝代替D. 闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路5. 如图K18-3所示是某家庭电路的一部分，下列说法正确的是()图K18-3A. 电冰箱接入三孔插座后，电灯与电冰箱是串联的B. 电冰箱接入三孔插座能使电冰箱金属外壳接地C. 若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关
3、D. 断开开关S时，站在地上的人接触A点或B点都不会触电6. 2019绵阳正确使用插线板是安全用电的要求。使用如图K18-4所示的插线板时发现：只有开关闭合时，指示灯才能发光，插孔才能提供工作电压；即使指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述现象，图K18-5所示插线板内线路及电源连接方式正确的是()图K18-4图K18-5二、填空题7. 2019河北 家用电灯的开关要接到(选填“零线”或“火线”)和灯泡之间。造成家庭电路中电流过大的原因是(只填写一种即可)。8. 2019潍坊改编 为安全用电，家庭电路中的空气开关应装在线上；我国家庭电路的电压是V；空气开关“跳闸”后，受它控制的电
4、路处于(选填“短路”“断路”或“通路”)状态；测电笔(选填“能”或“不能”)区分零线与接地线。9. 电工师傅常用一只额定电压为220 V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况，如图K18-6所示。当S闭合后，再分别闭合S1、S2、S3(每次只能闭合其中之一)时，可能出现以下三种情况，试判断：(均选填“短路”“断路”或“正常”)图K18-6(1)L0不亮，说明该支路。(2)L0正常发光，说明该支路。(3)L0发光呈暗红色，说明该支路。三、作图题10. 2018内江请在图K18-7中用笔画线代替导线，正确地将电灯、开关和插座接入家庭供电电路。图K18-711. 20
5、19河南某额定电压为220 V的电动扶梯(已接地)，只需在白天且有人时开启，利用红外线开关S1(有人时闭合、无人时断开)及可见光开关S2(白天闭合、夜间断开)即可实现自动控制。请在图K18-8中按要求正确完成电路连接。图K18-812. 2018眉山投影仪灯泡功率很大，所以需要风扇散热，使用后，应先关闭灯泡L，再关闭风扇M；请用笔画线表示导线在图K18-9中把电路连接完整，要求：先断开开关S1，灯泡熄灭，风扇继续转动，再断开开关S2，风扇才停止转动：若只闭合开关S1，灯泡不亮。图K18-913. 2019无锡请在电路图K18-10中补画一根导线，使卧室灯L1和客厅灯L2都能独立工作。图K18-
6、10四、简答题14. 2019毕节图K18-11是空调的三脚插头与三孔插座，请运用物理知识回答下列问题：(1)三脚插头中较长的脚E与空调的什么部位相连？(2)针对日常生活中浪费电能的现象及用电习惯，说出两种节约电能的方法。图K18-11|能力提升|15. 2018绵阳如图K18-12所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线，此时，丁站在地面上用手去拉丙。则() 图K18-12A. 甲、乙都会触电 B. 甲、丙都会触电 C. 乙、丁都会触电D. 丙、丁都会触电【参考答案】1. D2. B解析生活用水是导体，不可以用湿布擦拭发光的灯泡
7、，容易触电，A错误。更换灯泡前应断开电源，B正确。不能使用导线老化开裂的台灯，容易触电，C错误。不能换用超过台灯规定功率的灯泡，以免烧坏台灯内部的器件，D错误。3. A解析用带有金属外壳的用电器时，必须接地线，是为了防止发生触电事故，符合安全用电要求，故A正确;空气开关自动断开，可能是电路出现了短路，也可能是用电器的总功率过大，故B错误;电能表是测量电路消耗电能(或测量电功)的仪表，故C错误;使用测电笔辨别火线和零线时，手必须接触笔尾金属体，故D错误。4. B解析电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳漏电而使人发生触电事故，故A错误;断开开关S时，A点在火线上，B点与零线
8、相连，所以测电笔接触A点时氖管会发光，接触B点时氖管不会发光，故B正确;当电路电流过大时，保险丝容易熔断而保护电路，如果用铜丝代替保险丝，铜丝不易熔断，就起不到保护作用了，故C错误;若闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯断路，故D错误。5. B6.D解析插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制指示灯和插孔，指示灯和插孔之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上;如果指示灯损坏，开关闭合时插孔也能提供工作电压，说明指示灯和插孔之间是并联的，开关接在指示灯、插孔和火线之间使用更安全，故选D。7. 火线短路(用电器总功率过大)8. 火220断路不能9. (1)断路(2)短路(3)正常10. 如图所示11. 如图所示12. 如图所示13. 如图所示14. (1)三脚插头中较长的脚E应插在三孔插座上边的插孔，三孔插座三个接线柱按“左零右火上接地”的方式连接，所以E应是接地线，为避免触电，E应与空调的金属外壳相连。(2)使用节能灯、家用电器不使用时及时关闭等。15. D7
