初中物理电路图化简省名师优质课赛课获奖课件市赛课一等奖课件.ppt

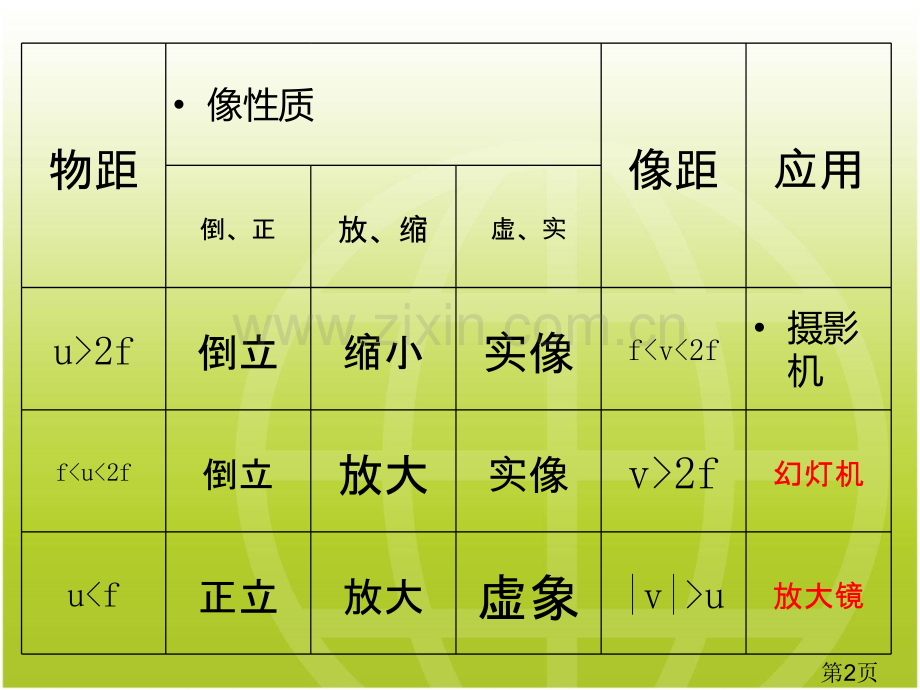

第四节课第四节课第1页物距像性质像距应用倒、正放、缩虚、实u2f倒立缩小实像fv2f摄影机fu2f幻灯机uu放大镜第2页第3页导体越长电阻越大；横截面积越小电阻越大记住一些电压值：记住一些电压值：一节干电池1.5V 一节蓄电池 2V 家庭电压220V 安全电压不高于36V第4页串联电路特点：1、电流：文字：串联电路中各处电流都相等。字母：I=I1=I2=I3=In2、电压：文字：串联电路中总电压等于各部分电路电压之和。字母：U=U1+U2+U3+Un3、电阻：文字：串联电路中总电阻等于各部分电路电阻之和。字母：R=R1+R2+R3+Rn了解：把n段导体串联起来，总电阻比任何一段导体电阻都大，这相当于增加了导体长度。.第5页并联电路特点：1、电流：文字：并联电路中总电流等于各支路中电流之和。字母：I=I1+I2+I3+In2、电压：文字：并联电路中各支路两端电压都相等。字母：U=U1=U2=U3=Un3、电阻：文字：并联电路总电阻倒数等于各支路电阻倒数之和。字母：1/R=1/R1+1/R2+1/R3+1/Rn了解：把n段导体并联起来，总电阻比任何一段导体电阻都小，这相当于导体横截面积增大。第6页化简第7页1、在电流流入起始位置标12、每经过一个电阻便在电阻另一端加上1第8页3、导线连接地方端点标一样数字4、碰到数字不一样取大数字5、画草图，整理取取 3 3第9页1221第10页第11页第12页第13页欧姆定律【考点聚焦】本部分知识包括到考点有：1欧姆定律表示式及其所揭示物理意义。2欧姆定律表示式变形和应用。3会用电压表、电流表测电阻。4电流与电压、电阻关系。5欧姆定律试验电路图设计，实物图连接，试验所得数据分析。第14页数学表示式 I=U/R 说明：适用条件：纯电阻电路（即用电器工作时，消耗电能完全转化为内能）I、U、R对应 同一导体或同一段电路，不一样时刻、不一样导体或不一样段电路三者不能混用，R与外加电压U 和经过电流I等原因无关。第15页第16页比较R1 R2斜率便是电阻值*注意看XY轴表示是什么R1R2IU第17页
