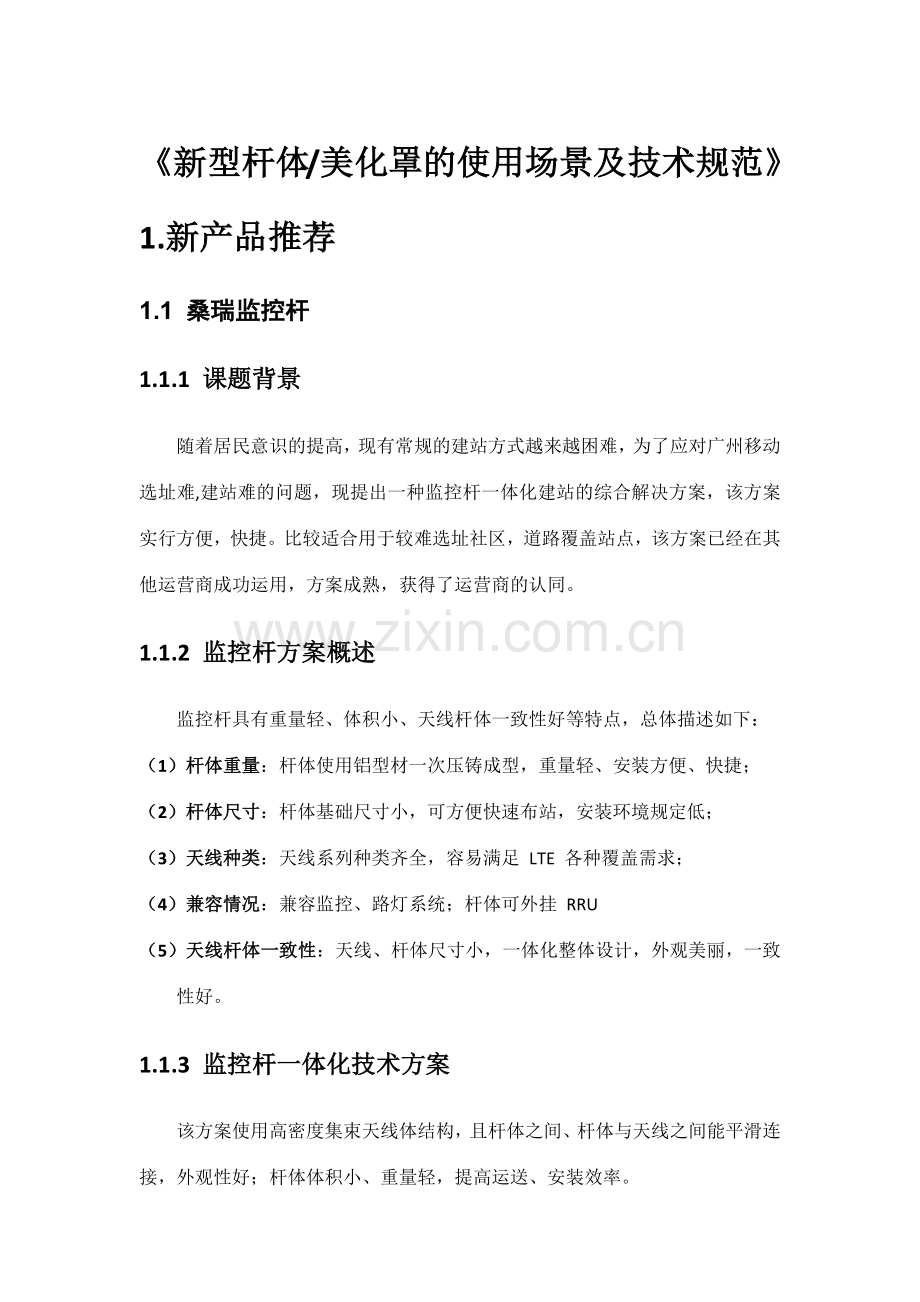

《新型杆体/美化罩的使用场景及技术规范》
1.新产品推荐
1.1 桑瑞监控杆
1.1.1 课题背景
随着居民意识的提高，现有常规的建站方式越来越困难，为了应对广州移动选址难,建站难的问题，现提出一种监控杆一体化建站的综合解决方案，该方案实行方便，快捷。比较适合用于较难选址社区，道路覆盖站点，该方案已经在其他运营商成功运用，方案成熟，获得了运营商的认同。
1.1.2 监控杆方案概述
监控杆具有重量轻、体积小、天线杆体一致性好等特点，总体描述如下：
（1）杆体重量：杆体使用铝型材一次压铸成型，重量轻、安装方便、快捷；
（2）杆体尺寸：杆体基础尺寸小，可方便快速布站，安装环境规定低；
（3）天线种类：天线系列种类齐全，容易满足 LTE 各种覆盖需求；
（4）兼容情况：兼容监控、路灯系统；杆体可外挂 RRU
（5）天线杆体一致性：天线、杆体尺寸小，一体化整体设计，外观美丽，一致性好。
1.1.3 监控杆一体化技术方案
该方案使用高密度集束天线体结构，且杆体之间、杆体与天线之间能平滑连接，外观性好；杆体体积小、重量轻，提高运送、安装效率。

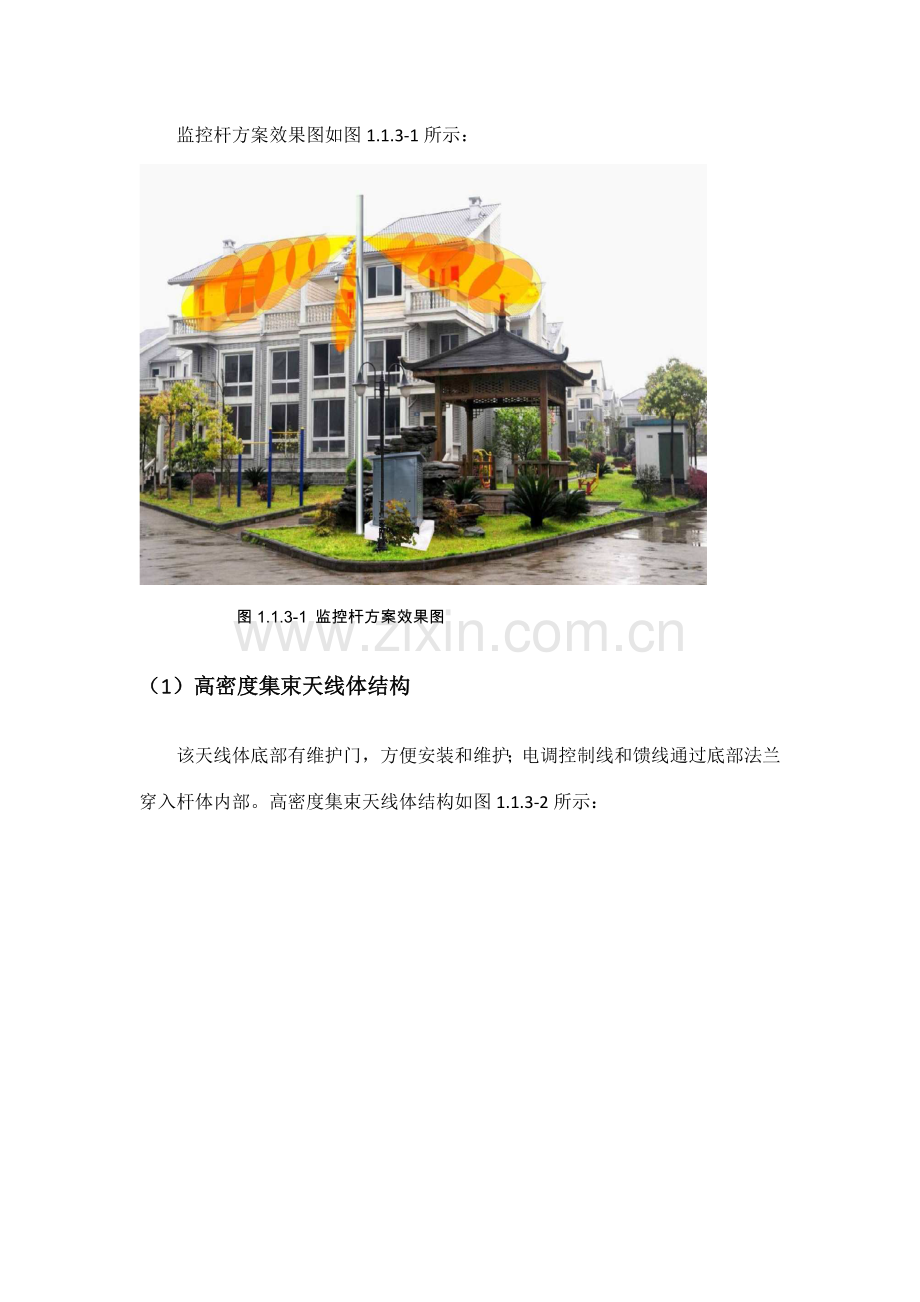

监控杆方案效果图如图1.1.3-1所示：

图1.1.3-1 监控杆方案效果图
（1）高密度集束天线体结构
该天线体底部有维护门，方便安装和维护；电调控制线和馈线通过底部法兰穿入杆体内部。高密度集束天线体结构如图1.1.3-2所示：

图1.1.3-2高密度集束天线体结构
（2）高密度集束天线与杆体连接方式
杆体和天线连接如图1.1.3-3所示：方位角可调法兰。杆体可外挂RRU，且可针对不对场合，对RRU进行美化。
图1.1.3-3 天线与杆体连接图
杆体可根据实际情况，外挂监控头、路灯、RRU 等，具体如图1.1.3-4所示：

（3）杆体结构
杆体与杆体、杆体与底座由插入式卡槽连接方式，保证杆体的强度，也能实现外挂各种设备；杆体可拆分，便于运送，杆体长度分为 3 米、4 米、6 米三种，可以任意搭配组合使用。以 10 米杆体为例。可拆分为 6 米+4 米，稳定性、外观性好，具体见图1.1.3-5所示：

图1.1.3-5 杆体结构图

图1.1.3-6 杆体连接图
相比现在使用的路灯杆，监控杆体从底部到顶端直径均为 200mm，并且天线体的直径也为 200mm，让杆体与天线体完美的结合；普通路灯杆底部直径 500mm，且是锥形，顶端的天线尺寸会明显大于杆体尺寸，很容易让居民发现，并且影响整体美观。
（4）安装基础结构
按最高 10米杆体、1.8 米天线设计，安装基础的最大尺寸为：1100*1100*700mm，底部法兰边上或者地下出线方式可选，施工难度较小。
安装基础如图1.1.3-7所示：

图1.1.3-7安装基础如图

对比路灯杆杆站点，普通灯杆的基础要做到 4000mm*4000mm*5000mm，基础的施工相对困难。杆体底部法兰如图1.1.3-8所示：

图1.1.3-8杆体底部法兰图
（5）综合机柜系列
由于街道和社区站点的安装环境特殊，大多使用拉远方式，因此建议机柜尺寸（长*宽*高）为：1.2 米×0.8 米×1.2 米（拉远方式双开门可挂 4 个 RRU）.
图1.1.3-9综合机柜图
（6）高密度集束天线技术参数

1.1.4 工程实际案例

*广州江湾桥脚3米杆体试点

山东青岛站点
1.2 信盛内置式通信杆
1.2.1课题背景
现有移动通信基站一般涉及天线、桅杆、机房或机柜、无线设备、传输设备和电源等。常规基站的无线设备和配套设备均设于机房或机柜内。此种移动通信基站占地面积大，建站成本高，应用场景越来越少，选址越来越难。
针对现有基站配套设备应用的局限，本新型内置式通信杆具有建站面积小，建站效率高，节省投资及减少后续维护成本等优点。
1.2.2 内置式通信杆方案技术特性
信盛30米内置式通信杆站点配置清单（TD＆DCS1800&GSM900系统）如表1.2.2-1所示：：
表1.2.2-1信盛内置式通信杆站点配置清单
序号
配置
规格
1
30米内置式通信杆
30米，风压0.75kN/m2以上
2
栅.栏型外罩
满足天线及9个rru挂件规定
3
灯具
根据市政灯具规定的花瓣型，含电缆等全套设备。
4
1800&90&TD三频天线
三频六端口天线。增益15.8.-17.8dbi；无需合路。
5
基站机架（B8300）
用于放置BBU
6
DCPD6(直流电源分派单元)
设备舱预留
7
GPS避雷器挂件
防雷厂家提供
8
交流配电箱（AC）
电池舱配置
9
整流器架-48V（DC）
电池舱配置
10
整流模块（50A）
电池舱配置
11
UPS
电池舱配置
12
总地排线
电池舱配置
13
设备舱内部壁挂空调
机柜门上安装（1000W）
14
电源系统
集采品牌嵌入式电源系统48150D，150A输出。
15
蓄电池
铁锂电池（48V 50A ），内置于电池舱
16
PVC管
套接杆体内部线缆
1.2.3、内置式通信杆创新点
本新型内置式移动通信基站，涉及通信杆塔、无线设备、传输设备、电源设备和制冷装置及相关配套设备。该通信杆塔外部涉及桅杆和抱杆。
(1)最优结构设计，设备内置于杆体内部
该桅杆内设有用于放置无线设备、传输设备和电源设备的设备舱和电池舱，设备集成度高。设备舱和电池舱位于内置式通信杆的下端，以方便工作人员对舱内的设备进行检修。
(2)科学设计散热装置，节能效果突出
内置式通信杆的制冷装置安装于该舱内门扇内壁，以优化散热效果，使得各设备工作于合适的环境温度中。通信杆的外壁喷涂一隔热漆层，以避免由于阳光直射导致设备舱内温度上升。杆体内置壁挂式空调，相对于机房3-5匹大功率空调，节能效果突出，经济效益明显。
(3)高强度钢板门，防盗性能显著　
设备舱的检修门设于桅杆的侧壁上，检修门的门扇为6毫米厚度的钢板，具有良好的防盗防撬功能。
(4)杰出的设计理念及制造工艺
进线孔和检修口均采用防水设计，门扇和检修门之间设有防水密封胶圈，保证内部设备免受雨水浸泡，减少维护成本.
1.2.3设计总图
杆体顶部设计为双外罩，放置天馈以及RRU设备，底部分电池舱和设备舱，放置主设备及配套电源电池设备。

图1.2.3-1 设备舱及电池舱三维结构图 图1.2.3-2壁挂空调散热装置

图1.2.3-3 30米内置式通信杆参数图

1.2.4、应用情况
佛山移动-南海桂城避风塘基站
以下为杆体安装过程及竣工后照片。

1.3 宁远高仿树式美化杆
高仿树推荐考虑南方现场情况（现集采树形为松树，与周边环境不合）。可根据业主及附近环境修改树形以及树种。

香樟树

棕榈树

广玉兰
*结算问题及施工方式需具体分解。

1.4 巨匠:路牌型通信杆
建设在道路边或者分岔路口的最佳选择。

美化罩内天线挂设在标记牌内，隐蔽性较好。
*结算问题及施工方式需具体分解。
2、现有物资性能优化
2.1 美化产品性能、外观
天线美化产品一般采用外罩罩住天线，使天线隐藏在罩子内，以达成美化、隐蔽的目的。天线外罩材料应选用无线传播损耗小、反射少的非金属材料。材料对无线信号的损耗与材料的结构、组成有关，需要进行测试才干拟定损耗大小；信号反射通常与介电常数大小有关，介电常数越小，信号反射越少。
外罩材料的选取原则：
（1）具有优越的透波率。
（2）介电常数尽量小，一般规定在5以下。
（3）材料损耗小，损耗不超过1dB。
（4）物理强度高。
（5）绝缘性能和阻燃性好。
（6）不易老化。
（7）合用温度范围广。
（8）易于加工、运送，安装方便。
（9）材料价格合理。
（10）美化外罩材料重要涉及：罩体材料、杆体材料、天线抱杆、固定支架等所有安装材料，避雷针等接地材料。

天线美化外罩材料的选取
常用非金属材料在10千兆频率下的特性如下表：
材料
介电常数
损耗正切
备注
氧化铝(陶瓷)
8.7~8.9
0.0006
纯度为96%
氧化铝
9.0~9.5
0.0001
纯度为99.5%
硼酸玻璃
5.74
0.0002

聚四氟乙烯
2.1
0.00037

聚笨乙烯
2.55
0.00043

玻璃纤维强化聚四氟乙烯
2.6~2.7
0.0018

石英纤维强化聚四氟乙烯
2.44~2.59
0.0008

考虑到各种材料的机械性能和物理性能，常用的非金属材料有玻璃钢、工程塑料PC、普通塑料PP、PE、ABS、PVC等。这些都具有较好的电气性能和物理性能，一般均可以满足美化天线材料的规定。但各种材料的性能还是有所区别，它们的性能比较如下表：
材料
简称
材料全名
机械特性
物理特性
抗拉强度
抗压强度
抗弯曲强度
耐热性
防吸水性
防侵
蚀性
PVC
聚氯乙烯
中
中
中
差
好
好
玻璃钢
环氧树脂加玻璃纤维
好
好
好
好
好
好
ABS
共聚物
中
中
中
中
好
好
PC
聚碳酸脂
好
好
好
好
好
好
PE
聚乙烯
差
差
差
中
好
好
PP
聚丙烯
差
差
差
中
好
好
PMMA（亚克力）
聚甲基丙烯酸甲酯
中
好
好
好
好
好

广州地区使用美化罩多为玻璃钢材料。因此在性能上的考虑更多应从美化隐蔽效果出发。
（1） 美化空调：现使用产品多为外罩上增贴贴纸达成外形类似空调的外观。但根据现场观测及向使用空调型美化罩基站周边居民反馈，此类美化罩因外观较为简陋，基本上一眼即可看出该产品并非空调，未能达成美化罩原定美化效果。
因此，在空调型美化罩外观上必须注重提高仿真度。
（2） 美化水罐：涂料修改。令美化水罐更贴合现场环境。

2.2美化产品工艺
（1）对钢结构立杆部分，满足如下规定：
①立杆必须为正规热轧一级钢板，卷轧或冷压成型；
②必须采用无缝焊接；
③所有钢构制件成型后均需经热镀锌解决，热镀锌工艺和镀层厚度符合国标；外表有喷漆规定的产品，需经热镀锌解决后再喷热镀锌用漆
④表面为陶瓷漆或喷塑（按最终用户规定）；
⑤安装后，必须美观大方、垂直、稳固；
⑥所有杆体材料设计所用的所有钢材均为Q235-A F,其屈服点为235N/mm的A级沸腾钢，其质量标准应符合《碳素结构钢》GB700-88的规定；作用于通信杆上的风荷载根据《建筑结构荷载规范》GB5009-2023设计，基本风压不得小于0.6KN/M2；支撑杆、天线抱杆等杆体使用材料为Q235A型材或板材钢，其中支撑杆直径必须使得馈线可以从杆体内部穿过，满足天馈隐蔽。

（2）金属件防锈工艺
①金属件表面热浸锌解决；
②镀件厚度大于5mm，则镀锌厚度不小于80μm；
③镀件厚度小于5mm大于2mm，镀锌厚度不小于50μm；
④螺栓、螺母、螺钉、垫片等紧固件镀锌层厚度应控制在35μm；
⑤所有的接头必须进行防水解决以防止雨水进入。

（3）连接材料
各部件应采用紧固件连接或焊接，焊接处必须满焊，保证牢固耐用。
①焊条。采用E43,E表达焊条，E后面的两位数表达焊条熔敷金属抗拉强度（N/mm ）的等级，其质量标准应符合《碳钢焊条》GB5117-88的规定；
②螺丝、螺母。采用C级六角头粗制螺栓，质量标准应符合GB5780-86的规定，螺母采用C级I型六角螺母，质量标准应符合GB41-86的规定；
③化学螺杆。采用HILTI／固安 生产的HAS镀锌螺杆，本设计支撑杆的连接一律采用M12化学螺栓,主杆采用M16化学螺栓；
④胀锚螺栓。设计中胀锚螺栓与楼板(水泥墙面)的连接一律采用M12，埋深≥80mm，抗拉力设计值12KN。抗剪设计值8.9KN；采购的M12必须满足抗拉，抗剪设计值的规定。
⑤如采用其它材料进行紧固的，必须满足或优于以上各项同等能力规定，同时必须提供权威机构提供的检查报告进行说明，买方将有权进行检测。
（3） 美化空调：现使用产品多为外罩上增贴贴纸达成外形类似空调的外观。但根据现场观测及向使用空调型美化罩基站周边居民反馈，此类美化罩因外观较为简陋，基本上一眼即可看出该产品并非空调，未能达成美化罩原定美化效果。
因此，在空调型美化罩外观上必须注重提高仿真度。
（2） 美化水罐：涂料修改。
3、工期优化及协调
序号
物资类型
物资型号
规定供货期
生产触发点（供货期触发点）
1
简易机房
普通\铁甲
普通机房：4-6天；铁甲机房：8-10天
监理邮件及物资管理员邮件告知当天起
2
通信杆
通信杆\景观造型塔\仿生树
预埋件：省内厂家规定下单后3天内提供，省外厂家规定下单后7天内提供；杆体：基础浇捣完毕后，28天养护到期供货安装。
监理确认站点可建设并通过物资管理员邮件告知当天起开始下单预埋件
3
天线平台\支架
省内厂家规定下单后7天内供货安装；省外厂家规定下单后10天内供货安装。
监理确认站点可建设并通过物资管理员邮件告知当天起
4
铁塔
普通四角塔\三角塔
预埋件：省内厂家规定下单后3天内提供，省外厂家规定下单后7天内提供；杆体：基础浇捣完毕后，28天养护到期供货安装。
监理确认站点可建设并通过物资管理员邮件告知当天起开始下单预埋件
5
天线平台\支架
省内厂家规定下单后7天内供货安装；省外厂家规定下单后10天内供货安装。
监理确认站点可建设并通过物资管理员邮件告知当天起
6
支撑杆
普通
预埋件：省内厂家规定下单后3天内提供，省外厂家规定下单后5天内提供；杆体：植筋方案，10天到15天内供货到场；反梁方案，基础完毕后15天内供货到场。
监理确认站点可建设并通过物资管理员邮件告知当天起开始下单生产预埋件，基础完毕当天告知厂家量跟开，量完跟开开始生产杆体
7
天线平台\支架
省内厂家规定下单后7天内供货安装；省外厂家规定下单后10天内供货安装。
监理确认站点可建设并通过物资管理员邮件告知当天起
8
美化罩
标准\非标
标准：5-7天；非标：7-10天（个性化产品依产品复杂限度决定，最迟不超过20天）
监理确认站点可建设并通过物资管理员邮件告知当天起
9
一体化机柜
普通
10-15天
监理确认站点可建设并通过物资管理员邮件告知当天起

4.现有美化方案
4.1方柱形美化
方柱形美化方案指的是将天线的美化外罩设计成方柱外形,对抱杆以及天线进行隐蔽，美化外罩顶部可以根据不同的环境选择不同形状的附件来达成与环境的和谐，美化外罩的外表颜色也可根据不同的环境选择不同颜色。方柱形天线美化罩总高度分2米、3米、4米、5米和6米等规格。大小可以有600×600 mm到850×850mm等不等规格。美化外罩底部有维护口，可方便维护。产品外形如下图所示：

产品外型示例一
产品外型示例二
4.2空调形美化
空调形美化方案是指将天线安装在空调室外机形状的美化外罩内。空调室外机可以采用楼面安装或者楼外挂墙安装方式。由于空调室外机规格比较固定，不宜过大，可以根据覆盖需要以及现场环境进行选择。空调形天线美化罩高度一般有分1.7米和2米2种规格，根据需要还可以使用铁架再垫高2米。大小可以有900×600 mm、960×600 mm、1300×600和1500×700mm等规格，一般在空调外罩背后开有维护孔。产品外形如下图所示：

产品外型示例一
产品外型示例二
4.3 墙饰形美化
墙饰形天线美化外罩为挂墙安装在楼体侧墙，伪装成建筑物延伸或装饰部分，紧贴外墙安装，颜色外观与楼体一致，为定制图案，通过变色龙外罩颜色的选择来与环境达成一致的和谐效果。产品外形如下图所示：

方型
弧形
方型外罩侧面开有维护口，可方便维护；弧形外罩底部有一活动盖板，外罩与支架之间可相对滑动，方便安装和维护。支架采用化学螺栓锚固，可即时安装，抗震动。墙饰形天线美化外罩一般不超过3米，常见尺寸涉及500mm×500mm×H、600mm×600mm×H、800mm×800mm×H等。
4.4 圆柱形美化
圆柱形美化方案指的是将天线的美化外罩设计成圆柱外形,对抱杆以及天线进行隐蔽，美化外罩顶部可以根据不同的环境选择不同形状的附件来达成与环境融合，美化外罩的外表颜色也可根据不同的环境选择不同颜色。圆柱形天线美化罩总高度一般有2米、3米、5米、6米等规格。美化罩直径一般有850mm、910mm和1100mm等型号，外罩底部有维护口，可方便维护。产品外形如下图所示：

产品外型示例一
产品外型示例二
4.5一体化美化天线
一体化美化天线，是指综合运用小型化、电调化、集成化、宽带化等技术，将辐射单元与具有美化外观的外罩体进行一体融合设计的移动通信基站覆盖天线。目前已经发展成熟并可投入商用的一体化美化天线有排气管型、排水管型、圆柱型、方柱型、水塔型、集束型、空调型等多种类型。各种常见类型产品外形如下图所示：

排气管型
圆柱型
方柱型

水塔型
集束型
排水管型
一体化天线尺寸小，重量轻，产品安装更为便捷，将单体天线集成化设计，将天线与美化外罩整合为一体，射频性能提高、结构强度提高、使用寿命延长。可根据建筑物自身特点定制，其整体效果精致不突兀，隐蔽美化效果更好。
4.6水塔形美化
水塔形天线美化外罩将美化天线外罩设计成民用的圆柱形水箱水塔，天线放置于其中，同时水箱水塔通过钢架支撑，满足不同高度的需求。美化外罩外观多为标准颜色和图案，也可以与楼体外观颜色一致。产品外形如下图所示：

仿不锈钢色
白色
仿水塔天线美化罩总高度分3米、4米、5米、6米、8米5种规格。美化外罩高度2.5米，直径分为1050mm、1450mm两种，外罩底端分两半，由螺丝连接，可方便维护；杆体内可通过18条1/2馈线。杆体、外罩、锚固用化学螺栓、接地扁钢等，整体抗风性能按抗12级阵风设计，杆体分节设计，采用化学螺栓锚固，可即时安装，抗震动。
4.7美化支撑杆
美化支撑杆由杆体、外罩和顶盖三个部分组成。杆体一般采用新增支撑杆方式；外罩为圆柱形，有多种尺寸；顶盖分为多种外形，颜色外观与楼体一致，多为定制图案，可根据不同环境进行选择。产品外形如下图所示：

杆体采用化学螺栓锚固，可即时安装，抗震动。分3米、4米、5米、6米、8米5种常见规格，外罩高度2.5米，外罩内可安装1或3支天线。美化支撑杆总高度一般不超过15米，美化外罩高度不超过3米。
4.8组合形美化
组合形美化外罩重要涉及围栏形、栅栏形、美化藤架、广告牌等，在天线常用安装方式及美化类型的基础上进行组合。各种类型产品外形如下图所示：

围栏形
栅栏形

美化藤架
广告牌
围栏形是指原有基本美化外罩的组合，重要方柱形、圆柱形美化外罩的再组合，天线安装于美化方柱或圆柱内；栅栏形采用间隔一定距离的条格均匀排布，天线安装于栅栏后；美化藤架针对原有增长架外表进行葡萄藤等相关美化；广告牌形天线一般安装于特殊定制的广告牌后方。
4.9 美化树
仿生树形美化天线一般来说是一种通信杆建设方式，指的是把通信杆体做成树杆的形状，并在杆顶添加枝叶等饰物，使基站与周边的绿色环境融为一体，从而达成美化和隐蔽的效果。根据覆盖需求以及周边实际环境，仿生树的高度可以做到从3米到40米不等。产品结构与外形如下图所示：

仿生树原理
仿生树示例
4.10美化通信杆
美化通信杆是普通通信杆的改善型产品，杆体以及平台做了造型设计，有多种造型可以选择。重要涉及街边路灯型、景观射灯型、旗杆美化型、监控美化型等。重要方案如下图所示：

=

5.安全规定
1. 天线美化工程的防水性能须满足IP55等级的规定。
2. 天线美化工程的结构与加固方式需参照2.1受力分析一节，并满足厂家提供的安装环境建议。
3. 天线美化工程中设计风速为12级台风（风速为117.72km/h，即32.7m/s），在此条件下应保证天线美化系统正常工作，同时厂方须出据天线美化工程受力计算书（至少包含美化体部分、支架或杆体部分、美化体与支架或杆体连接部分、支架或杆体与楼面连接部分）。
4. 天线美化工程方案设计时要充足考虑民用建筑的楼板活荷载以及楼板的混凝土标号，根据实际情况，设计天线美化系统的基础。
5. 天线美化工程中使用的钢材均须采用热镀锌或喷涂等防锈工艺，必要的部分须采用不锈钢构件，保证天线美化工程中钢材构件的使用年限达成2023。
6. 天线美化工程抗震设防烈度按各地设防等级设计，抗震等级与所在建筑相同。
7.天线美化工程须根据规范做好防雷和接地保护。
6.美化天线图片收集
6.1方柱形

6.2空调形

6.3墙饰形

6.4圆柱形

6.5一体化天线

6.6水塔形

6.7美化支撑杆

6.8组合形

6.9美化树

6.10美化通信杆

6.11一体化基站
