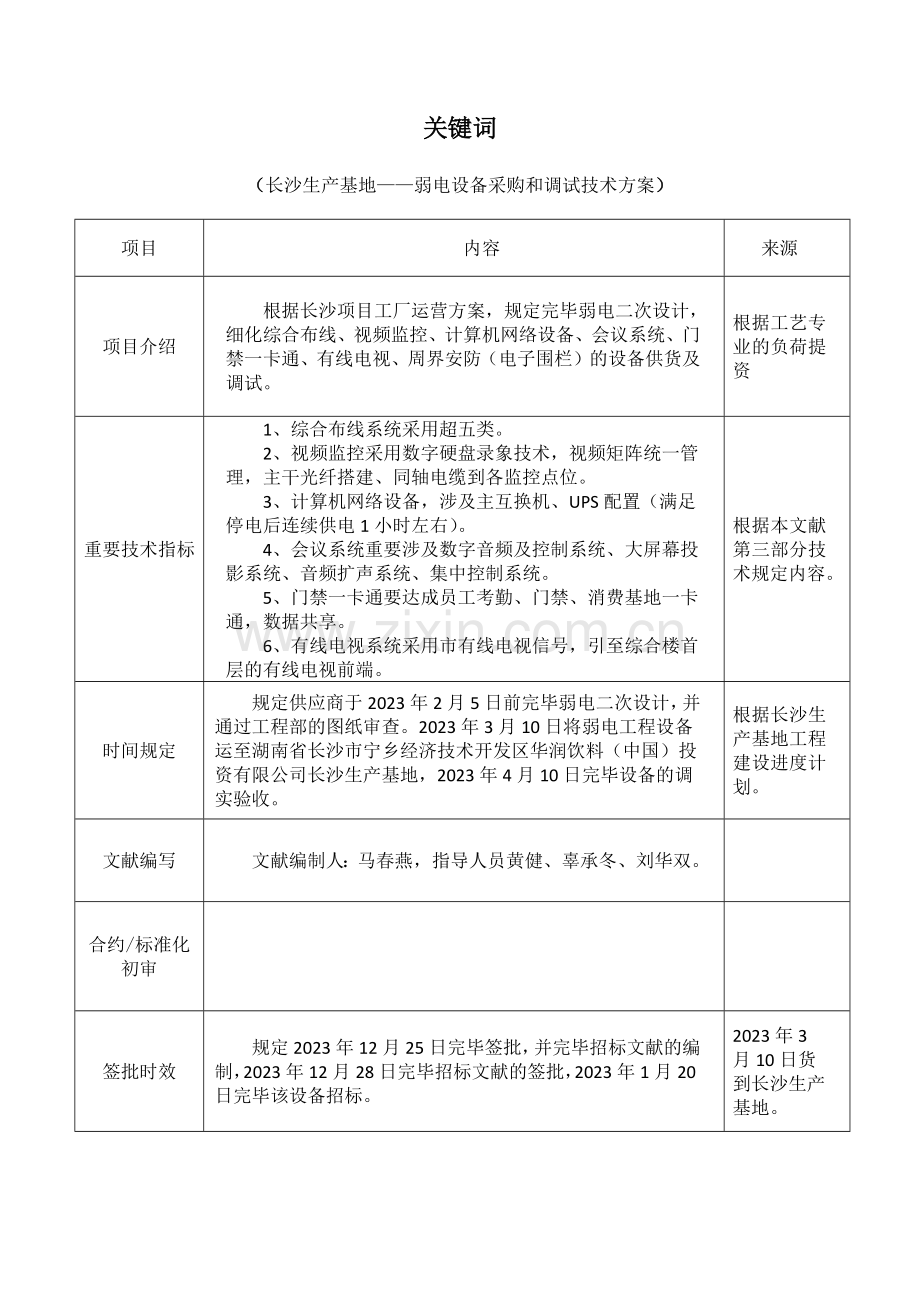

1、在华润饮料(中国)投资有限公司华润怡宝饮料(长沙)有限公司呈交长沙生产基地项目弱电设备技术方案编制:日期:审核:日期:批准:日期:关键词(长沙生产基地弱电设备采购和调试技术方案)项目内容来源项目介绍根据长沙项目工厂运营方案,规定完毕弱电二次设计,细化综合布线、视频监控、计算机网络设备、会议系统、门禁一卡通、有线电视、周界安防(电子围栏)的设备供货及调试。根据工艺专业的负荷提资重要技术指标1、综合布线系统采用超五类。2、视频监控采用数字硬盘录象技术,视频矩阵统一管理,主干光纤搭建、同轴电缆到各监控点位。3、计算机网络设备,涉及主互换机、UPS配置(满足停电后连续供电1小时左右)。4、会议系统重要
2、涉及数字音频及控制系统、大屏幕投影系统、音频扩声系统、集中控制系统。5、门禁一卡通要达成员工考勤、门禁、消费基地一卡通,数据共享。6、有线电视系统采用市有线电视信号,引至综合楼首层的有线电视前端。根据本文献第三部分技术规定内容。时间规定规定供应商于2023年2月5日前完毕弱电二次设计,并通过工程部的图纸审查。2023年3月10日将弱电工程设备运至湖南省长沙市宁乡经济技术开发区华润饮料(中国)投资有限公司长沙生产基地,2023年4月10日完毕设备的调实验收。根据长沙生产基地工程建设进度计划。文献编写文献编制人:马春燕,指导人员黄健、辜承冬、刘华双。合约/标准化初审签批时效规定2023年12月25
3、日完毕签批,并完毕招标文献的编制,2023年12月28日完毕招标文献的签批,2023年1月20日完毕该设备招标。2023年3月10日货到长沙生产基地。目 录1.需求31.1产品介绍及数量31.2用途31.3供应范围32.供货清单32.1主材32.2辅材53.技术规定53.1参考标准53.2技术参数54.时间规定314.1进场安装条件314.2进场安装时间324.3投入使用时间325.验收325.1质量验收规定325.2其它验收规定326.售后服务321. 需求1.1 产品介绍及数量本工程弱电部分重要涉及以下6个子系统:综合布线系统、计算机网络设备、视频监控系统、会议系统、门禁一卡通管理系统、有
4、线电视系统。1.2 用途用于整个厂区的生产、生活的需要。1.3 供应范围供货范围涉及六个系统(综合布线系统、计算机网络设备、视频监控系统、会议系统、门禁一卡通管理系统、有线电视系统)设备的供货与调试,不包含安装。2. 供货清单2.1 主材投标方保证提供的设备为全新的、先进的、成熟的、完整的和可靠的,且设备的技术经济性能符合本技术协议的规定。序号名称品牌规格型号单位数量备注一网络综合布线(574个信息点)重要设备1超五类非屏蔽方口信息模块个11482超五类非屏蔽跳线,2米条8693双口面板,不含模块, 白个2874超五类24口非屏蔽配线架个2551U理线架个48619 机架式100对110配线架
5、个137110-4J45跳线条27981U 24口光纤配线架个109SC多模双工耦合器个7210SC-LC双工多模光纤跳线 2m,OM3条7211SC多模单工尾纤 1M条14412挂墙机柜台613机柜台6线材14三类25对大对数, 305米/轴轴4二视频监控系统(141个监控点)重要设备12.8-10手动变焦高清半球台62高清枪机台1223彩转黑枪机台134室内枪机护罩、支架个1225枪机镜头个1226摄像机电源台1417硬盘录像机台98监控专用硬盘(2T)块54921.5寸液晶监视器台121042寸液晶监视器台111视频矩阵台112模拟键盘台1138路光端机对8144路光端机对1315电视墙
6、及操作台套11616口互换机台117监控主机台1线材184芯单模光纤m5000196芯单模光纤m30002012芯单模光纤m120021视频同轴电缆m2600022BNC插头个600三门禁一卡通系统(33个门禁点、7个消费点、3个考勤点)重要设备1门禁控制器台272读卡器台333开门按钮个254电控锁把295电动三辊闸台46通讯转换器个37收费机台78发卡充值机台19通讯转换器台210余额查询机台111考勤机台312考勤管理软件台113智能IC卡张100014通讯转换器台2线材15信号线m1000四计算机网络设备系统设备1路由器台12核心互换机台13接入互换机台12UPS410KVA UPS主
7、机台1512V100AH电池块326电池柜套27电池连接线项28配电箱(挂装,配施耐德开关)套19防雷器(C级)套1五有线电视系统(90个用户单元)重要设备1有线电视插座个902有线电视放大器台43分支分派器个354末端电阻 75个235固定衰减器个48线材6SYWV75-5/2米跳线条90六会议系统(主车间一楼多媒体会议室,约230平米)重要设备 1专业音箱250W只22专业音箱120W只43专业功放400W*2台14专业功放200W*2台25无线话筒套1612路调音台台17话筒前级台18数字音频解决器(2进6出)台19时序电源台110壁托音箱支架对311电动投影幕幅112投影机台113投影
8、机吊架套114多媒体桌插只115数字会议主机台116带表决主席发言单元台117带表决代表发言单元台718专业会议延长线条119主控制机台12010寸触摸屏台121红外发射棒台822无线接受器台123电源控制器台124音量控制器根125编程软件套1268进8出AV信号矩阵切换器台1278进8出不带音频VGA信号矩阵切换器台128机柜套129卡侬头(母)-卡侬头(公)条15线材30VGA线m20031音箱线m40032视频线m40033音频线m4002.2 辅材各系统的辅材:PVC管、电源线、镀锌管等线管与线材由机电安装公司提供。3. 技术规定3.1 参考标准智能建筑设计标准(DBJ08-47-9
9、5)民用建筑电气设计规范(JBJ/T16-92)建筑设计防火规范(GBJ16-87)95修订火灾自动报警系统设计规范(GBJll6-92)火灾自动报警系统施工验收规范(GB50116-92)火灾自动报警系统安装使用规范(中国工程标准化委员会标准)民用闭路监视电视系统工程设计规范(GB/50198-94)安全防范工程程序与规定(GA/T75-94)工业公司通信设计规范(GBJ42-8l)建设行业IC卡应用技术(CJ/T166-2023)及其释义3.2 技术参数3.2.1 综合布线系统工作区产品1) 工作区信息插座采用超五类非屏蔽信息模块,超五类信息模块具有向下兼容的特点,可以兼容五类以及三类RJ
10、45跳线。超五类信息模块配合超五类跳线组成的超五类信道可以支持水平应用最高到百兆应用。2) 为了保护平常空闲不用的信息模块不受潮气和灰尘的腐蚀,所有信息面板均带有防尘盖。在面板上应采用唯一的标记来标示每一个工作区端口。3) 应采用与布线系统相同厂商的产品,以保证良好的信道质量。跳线的长度必须是厂家提供的2米、3米或5米。4) 根据记录,共有超五类非屏蔽信息点379个,其中LAN网201个,语音网178个。工作区数据跳线按数据信息1:1配比,所有数据跳线采用超五类跳线。工作区的产品选型:1) 信息插座选用超五类非屏蔽模块N420.660,配平口信息面板(N423.861/N423.862)。2)
11、 LANmark-5EVO 模块在1-350MHz 的频率内具有极佳的性能,能满足百兆以太网的传输。EVO 模块是耐克森 模块化系统的组成部分,能兼容任何Snap-in 形式的硬件结构。同时,LANmark-6EVO模块向下兼容并支持Cat.5,Cat.5e的所有应用, 如10base-T Ethernet100base-TX Fast Ethernet1000base-T Gigabit Ethernet1000base-TX Gigabit Ethernet155Mbit ATM622Mbit ATM1.2Gbit ATM3) LANmark-5EVO 模块以达成对Category 6的百
12、兆应用所规定的250MHz 的最高性能为设计目的。突出的性能,涉及衰减(插入损耗),NEXT/FEXT,功率总和PS NEXT/ PS FEXT,以及回波损耗,超越IEC 60603-7-4中对Category 6非屏蔽接插件的性能规定。实际测试能达成350MHz。4) 超五类非屏蔽模块结合超五类非屏蔽线缆和跳线所组成的超五类信道完全满足ISO11801:2023以及TIA/EIA-568B.2.1所规定的超五类信道指标,并且保证具有较高的余量。5) 工作区跳线采用LANmark-6超五类非屏蔽3m跳线N101.114FF。该跳线能提供350MHz带宽,超过ISO 11801:2023以及TI
13、A/EIA-568B.2.1所规定的性能需求,配合LANmark-6模块和电缆能满足超五类性能,最高可支持百兆网络。6) LANmark-5跳线采用中心的十字骨架设计,能有效减少线缆内部线对之间的串扰。该跳线采用了多股软芯线技术,由多根铜芯绞合而成,组成一根24 AWG的连接导体,使得整根线缆都比较柔软,可以有效减少线缆弯曲所导致的应力,在多次弯曲以后不会导致性能上的衰减,同时延长跳线的使用寿命。跳线端口采用特有的防误差拔端口,且保证端口在插拔750次以后不会有性能上的下降。7) LANmark-5跳线外护套可选用PVC外护套材料。超五类非屏蔽跳线水平线缆选型:1) 为了满足数据信息点百兆传输
14、以及工作区信息点灵活更换应用的需求,本项目中的水平线缆均采用超五类UTP非屏蔽双绞线,据记录共有218个信息点。2) 根据测算,该项目水平线缆的平均长度约60米,按照以下公式计算,共需要超五类非屏蔽双绞线:A/CC=(305/B)其中A为项目中信息点总数,B为水平线缆的平均长度,C为每一箱线缆可以敷设的水平信息点的数量。3) 水平电缆采用LANmark-6 Baseline超五类4对非屏蔽双绞线PVC护套N100.265。4) 耐克森提供的超五类数据铜缆,满足并超越百兆以太网对Cat. 6线缆的性能规定,LANmark-6系列线缆测试带宽达成250MHz。中心C3十字骨架,减少重压和扭绞带来的
15、破坏,C3骨架可轻松剪切无需特殊工具。由于在实际应用中,施工安装以及增长中 继连接点都会对传输通道的性能产生影响,耐克森超五类数据铜缆提供额外的性能余量,以减小这些因素对传输通道的影 响,保证如百兆以太网有效的应用。超五类UTP非屏蔽双绞线 5) LANmark-6非屏蔽双绞线通过国内外多个第三方独立实验室的认证,其性能完全满足ISO/IEC 11801:2023,TIA/EIA 568.C以及IEC 61156-5关于超五类标准在250Mhz传输带宽下的相关规定。6) LANmark-6 非屏蔽双绞线 的相关参数如下:传输性能ATT RL NEXT PS- NEXT EL-FEXT PS-E
16、LFEXT Freq. dB/100m dB dBdB dB dB MHzMax. Min. Min.Min. Min.Min. 0.772- - 7674- - 122074.372.3686543.82365.363.356531062559.357.34845167.62556.254.243.940.9208.52554.852.8423931.2510.723.651.949.938.135.162.515.421.547.445.432.129.110019.820.144.342.3282515525.218.841.439.424.221.2200291839.837.8221
17、925032.817.338.336.32017*所有值均基于20其他性能阻抗(Ohm)10015 电容不平衡 (pF/100m) 160 电容 (nF/100m ) 5.6 绝缘阻抗 (M.km) 5000 延时差(ns/100m)45 传输延时(ns/100m)534+36f 传输速度(fastest pair10MHz): 69% 环境及安装性能描述最大拉力N最小弯曲半径mm温度操作安装操作安装LANmark-6 U/UTP1003264-20 to +60-10 to +50LANmark-6 F2/UTP1002957-20 to +60-10 to +50LANmark-6 F/U
18、TP1002957-20 to +60-10 to +50LANmark-6 Baseline U/UTP1003264-20 to +60-10 to +50阻燃性能阻燃性能(PVC)IEC 60332-1阻燃性能(CM)UL1581阻燃性能(CMR)UL1666阻燃性能(LSZH)IEC 60332-1低烟性能(LSZH护套)IEC61034-2无卤性能 (LSZH护套)IEC60754-1&2*阻燃性能相应所选取线缆的护套材料LANmark-6超五类非屏蔽线缆支持以下应用:10base-T Ethernet100base-TX Fast Ethernet1000base-TX Gigab
19、it Ethernet155Mbit ATM622Mbit ATM1.2Gbit ATM干线子系统:1) 主干电缆涉及从各楼层配线间连接到主配线间的语音主干以及数据主干。以及从电信进线间连接到主配线间的进线主干。2) 各楼层弱电间连接到主配线间的主干形成一个星形拓扑结构。数据主干能支持1G以太网以及10G以太网以及一些其他高速传输协议。数据主干敷设多模OM3光缆来支持内外网数据主干传输。三类的语音主干用以支持大楼的语音业务,同时也能支持低速数据传输。语音主干采用三类非屏蔽大对数电缆,根据每个弱电间内语音信息点的数量而决定大对数的容量,且留有必要余量. 3) 光缆建议采用热熔接方式连接,该种方式
20、操作方便,可靠性高,适合于现场安装。4) 主干光缆:采用4芯多模OM3万兆室内分布式(Indoor Distribution)光缆N175.021,能支持10G应用至300m,完全满足本项目的需求。结构上采用带有缓冲层的紧套式(TightBuffered)结构,在900m光纤外带有一层缓冲层。光缆护套是LSZH低烟护套。防火等级达成IEC 60332-3等级。5) 室内光缆环境性能:6) 传输性能:7) 传输距离:8) 机械性能:9) 话音主干大对数:选用25对数三类主干电缆PVC型(N100.807N)。该电缆能支持语音业务以及10Base-T等低速数据业务。三类大对数主干电缆10) 性能:
21、楼层配线间1) 所有工作区的水平线缆都端接到通讯间内的配线架上。通过跳线跳接到网络设备或者语音110配线架上。楼层配线间通过语音大对数和光缆连接到大楼的网络机房。2) 超五类铜缆配线架采用模块化24端口RJ45型配线架,可以容纳24个模块,配架上的每个连接器应在端接端提供T568A和T568B的色标方便端接.端接采用T568B色序,必须按T568B色序端接电缆. 所有水平电缆必须将4对双绞线所有端接在接触导体上。3) 每个配线架应当提供一个进线捆绑和定位的装置,避免损坏电缆或者对链路性能导致影响.安装商应避免在安装和端接过程中电缆打结或压扁的情况,建议采用Velcro线缆绑扎带对线缆进行绑扎.
22、4) 配线架前端带有标记条,每个端口都具有防尘盖,可在端口不使用时扣下起到防尘防水汽防腐蚀的效果。配线架后端具有理线装置,使得线缆安装以后能整齐的固定,并且保证维护的可操作性。5) 综合布线系统管理可以参照TIA/EIA-606相关规定进行标记.6) 楼层配线间的配线架上每个端口必须采用清楚可见的标记,每个标记码必须是工程中唯一的,端口标记必须和配线间跳接跳线以及工作区面板端口标记相相应。在线缆两端也应当具有和端口一致的标签,方便维护。建议采用标签机打印的标签纸进行标记,从而为此后的便捷维护做准备。7) 整个系统的平面布置图,系统图,机柜布置图,端口点表需在竣工后进行留档,留档以电子文档及纸质
23、为形式保存。图纸应以AutoCAD的dwg文档形式存档,其他如点表等文档以Microsoft Office文档形式保存。所有资料均将提供至少1份纸质拷贝交给业主。8) 模块化RJ45配线架:选用24RJ45空SNAP-IN配线架N521.661。1HU19英寸24口模块化配线架N441.2039) LANmark配线架是标准19英寸机架式配线架,1HU(4.45厘米)高度,可支持Snap-in结构的各种屏蔽/非屏蔽模块,每个配线架可配24个模块。抽屉式结构使工作人员可以在机柜前段完毕布线的施工以及维护工作。10) LANmark配线架是一款通用配线架,内部带有一根整合的接地条,当配合Snap-
24、in结构的屏蔽模块使用时,能实现模块安装后自动接地的功能,另有接地柱可以通过连接接地线与机柜完毕铜缆部分的接地。11) 配线架附带可抽动的标记条,方便进行线缆标记以及标记条的更换。12) 后部采用Clip-On 线缆梳理装置,可以将24根电缆独立固定且有序的导入配线架内部,Clip-on技术在线缆在固定和松解过程中不会导致外皮破损,对电缆进行充足的防护。13) LANmark配线架采用模块化结构,需根据项目情况此外购置配线架端的模块,在本项目中,此项目配超五类非屏蔽模块N420.660。 14) 数据跳线采用2米4对超五类非屏蔽跳线N101.114FF。15) 光纤配线架:16) 采用标准的1
25、9英寸机架式光纤配线架(N441.203),1HU(4.45厘米)高度,采用模块化设计,可配24个Snap-in LC双工耦合器,最大支持48芯光缆的熔接;抽屉式结构,方便光纤成端和安装;17) 耐克森独有的“缩入式”设计,增大光纤跳线的曲率半径,保证传输性能,保护光纤跳线,延长其使用寿命。配有T形光缆绑扎配件整理水平进线,配备标签条来标记各个光纤端口。18) 话音主干的端接采用100对110机架式配线架(N21231)。该配线架为机架式安装,能在1HU水平高度范围内支持最多100对语音电缆的端接,可以配合5对或4对语音IDC端接模块。同样也可以选择墙装式110配线架。19) 耐克森独有的“缩
26、入式”设计,增大光纤跳线的曲率半径,保证传输性能,保护光纤跳线,延长其使用寿命。配有T形光缆绑扎配件整理水平进线,配备标签条来标记各个光纤端口。20) 理线器:为了管理跳线,在机柜正面配备了封闭式的跳线导线架(N102.117)用于水平方向管理跳线,在机柜的两侧配备了跳线导线环(PatchRing)用于垂直方向管理跳线。所有这些管理措施使得机柜整齐有序,极大地方便了系统管理工作。1HU跳线导线架N21221主配线间1) 本项目的网络总配线间位于主车间二层的IT机房。所有弱电间的语音与数据主干均连接到该网络总配线间内。2) 主配线间内预留至大楼弱电接入间之间的主干连接,保证在接入间内摆放的电信接
27、入设备能与中心机房内的核心互换机相连.若拟定电信接入设备安装在中心机房内,则只需预留至接入间的桥架即可。3) 话音主干的成端:话音主干的端接采用100对110机架式配线架(N21231),参阅楼层配线间部分。4) 跳线管理架:1HU跳线导线架N102.117,参阅楼层配线间部分。3.2.2 视频监控系统闭路监控系统实现对综合楼、主车间、成品仓库、厂区出入口等场合全天候、全面监视,从而使得保安监控中心随时掌握综合楼、主车间等各处情况,监视可疑人员动向,保证厂区安全运转,安全防范的目的。摄像机的规定:1) 摄像机的分辨率达成:彩色模式不小于600线/黑白模式不小于650线,实现高清楚的图像。2)
28、摄像机的最低照度达成:彩色模式不大于0.1Lux/黑白模式不大于0.001Lux,摄像机的灵敏度应能适应防护目的光照度的变化。传输线路:1) 闭路电视监控系统的信号传输涉及视频信号及电源信号的传输。传输线路部分把摄像机输出的视频信号通过光端机传送到监控中心。本视频监控系统的传输分派采用以视频信号为基础的基带传输。2) 视频线及光纤:摄像机输出信号采用铜缆,汇总到光端机后采用光纤传到监控中心,铜缆信号传输:采用国产优质SYV75-5/7 视频同轴电缆传输视频信号。光纤采用4.6.12芯多模光纤。3) 前端设备的供电采用统一供电的方式,电源线采用符合国标的优质电源线缆RVV3*1.0;后端监控中心
29、设备的供电采用UPS 集中供电的方式。摄像机分布位置表综合楼成品仓库主车间门卫室A门卫室B高清半球1高清枪机207097彩转黑枪机23系统组成:1) 系统组成闭路监控系统由前端部分、传输部分、后端部分等三部分组成。具体如下;2) 前端图像采集部分;前端图像采集部分重要由高清半球摄像机、高清枪机及彩转黑枪机,枪机支架及其他附件、辅材组成。3) 传输部分;传输部分重要由视频线缆、光纤、供电电缆组成。4) 后端部分(控制中心);控制部分重要由管理主机、矩阵、16路嵌入式D1硬盘录像机、液晶监视器、硬盘、控制台、电视墙等组成。数据存储时间不少于30天。重要设备技术性能参数:高清半球摄像机产品特性:n
30、水平清楚度:650TV线(彩色)/700TV线(黑白)n 1/3 Exview HAD II CCD n 2.811mm 自动光圈,手动变焦镜头n 日夜转换n 最低照度:0.000001Luxn XDI独有的2D+3D-DNR噪声克制滤波器n 8个区域智能移动侦测,可侦测画面提醒n 支持2种电源模式n 同轴视控通讯方式n 16倍图像数字放大功能产品参数:n 制 式: PALn 总/有效像素: 610K/570Kn CCD IC: 1/3 Exview HADII CCD n 镜头接口: 变焦镜头2.8 11mm n 同步方式: 内同步/行锁定n 行 频: 15.625KHzn 场 频: 50
31、Hzn 水平清楚度: 650TV线(彩色)/700TVL(黑白)n 信 噪 比: 50dB (AGC 关) n 最低照度: 彩色:0.03 Lux Sens-up Off, F1.20.0003 Lux Sens-up Auto, F1.2 Lux Sens-up x512, F1.2黑白:0.01 Lux Sens-up Off, F1.2n Lux Sens-up Auto, F1.2n Lux Sens-up x512, F1.2n 视频输出: 复合视频信号1Vp-p(75)n 白 平 衡: 自动/键控/手动(1700K 11,000K) n 增益控制: 关/低/中/高n 背光补偿: 关
32、/背光补偿/强光克制n 数码降噪: 2D+3D-DNRn 日夜转换: 日/夜/自动n 电子快门: 1/50 1/120,000秒n 移动侦测: 8区n 隐私遮挡: 14区(圆形三角形多边形可选;遮挡颜色可选;遮挡透明度可选)n 电子灵敏度(Sens-UP) 关 / 自动 (x2, x3, x4, x512)/ 手动 (x2, x3, x4, x512)n 数字变焦: x 16n 数字特效: 关/垂直翻转/镜像/旋转n 通信方式: 同轴视控n 电 源: DC 12V /AC 24Vn 功 率: 2.4Wn 工作电流: 190mAn 工作温度/湿度:10C50C,0%RH80%RHn 储存温度/湿
33、度:20C60C,0%RH85%RHn 重 量: 395gn 尺寸(直径 x 高)140 X122mm(H)高清枪机产品特性: 水平清楚度:650TV线(彩色)/700TV线(黑白) 1/3 Ex-View HAD II CCD 日夜转换 最低照度:0.000001 Lux 80dB宽动态的功能 ACE暗区补偿功能 XDI独有的2D+3D-DNR噪声克制滤波器 8个区域智能移动侦测,可侦测画面提醒 支持2种电源模式 支持RS485、同轴视控通讯方式 D/N外部控制产品参数: 制 式: PAL 总/有效像素:610K/570K CCD IC: 1/3 Ex-View HAD II CCD 镜 头
34、: C/CS接口 光圈控制: DC/ELC 扫描格式: 2:1隔行扫描 同步方式: 内同步/行锁定 行频(H): 15.625KHz 场频 (V) : 50Hz 水平清楚度: 650TVL(彩色)/ 700TVL(黑白) 信 噪 比: 大于50dB(AGC 关) 最低照度: 彩色 : 0.03 Lux Sens-up Off, F1.2 0.0003 Lux Sens-up Auto, F1.2 0.0001 Lux Sens-up x512, F1.2 黑白 : 0.01 Lux Sens-up Off, F1.2 0.0003 Lux Sens-up Auto, F1.2 0.000001
35、 Lux Sens-up x512, F1.2 视频输出: 复合视频信号1Vp-p(75) 白 平 衡: 自动/自动白平衡(1700 -11,000K)/键控/手动 增益控制: 关/低/中/高 背光补偿: 关 /背光补偿/强光克制功能 数码降噪: 2D+3D-DNR 日夜转化: 日/夜/自动/外部控制 电子快门: 1/50 1/120,000秒 移动侦测: 8区 隐私遮挡: 14区(圆形三角形多边形可选;遮挡颜色可选;遮挡透明度可选) 电子灵敏度(Sens-UP) 关 / 自动 (x2, x3, x4, x512)/ 手动 (x2, x3, x4, x512) 数字变焦: x 16 数字特效:
36、 关/垂直翻转/镜像/旋转 电子防抖: 开/关 通讯方式: 同轴视控 电 源: DC 12V/AC 24V 功 率: 2.9W 工作温度湿度: 1050/0%RH80%RH 存储温度/湿度:2060/0%RH85%RH 重 量: 354g 尺寸(高宽深):64(W) x 54(H) x 121.5(D)彩转黑枪机产品特性: 水平清楚度:650TV线(彩色)/700TV线(黑白) 1/3 Ex-View HAD II CCD 日夜转换(机械) 最低照度:0.000001 Lux 80dB宽动态的功能 ACE暗区补偿功能 XDI独有的2D+3D-DNR噪声克制滤波器 8个区域智能移动侦测,可侦测画
