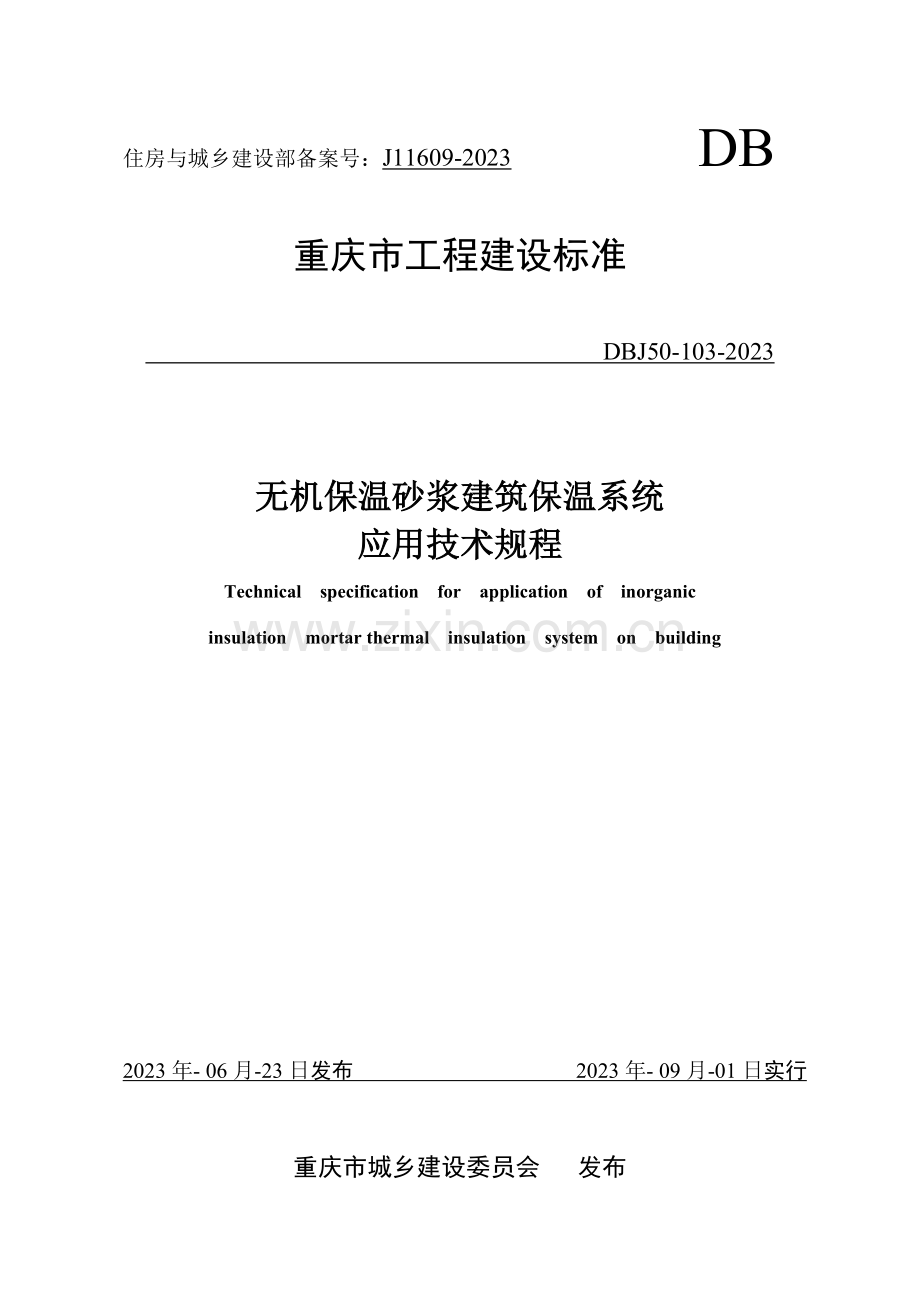

住房与城乡建设部备案号：J11609-2023 DB

重庆市工程建设标准

DBJ50-103-2023

无机保温砂浆建筑保温系统
应用技术规程
Technical specification for application of inorganic
insulation mortar thermal insulation system on building

2023年- 06月-23日发布 2023年- 09月-01日实行

重庆市城乡建设委员会 发布

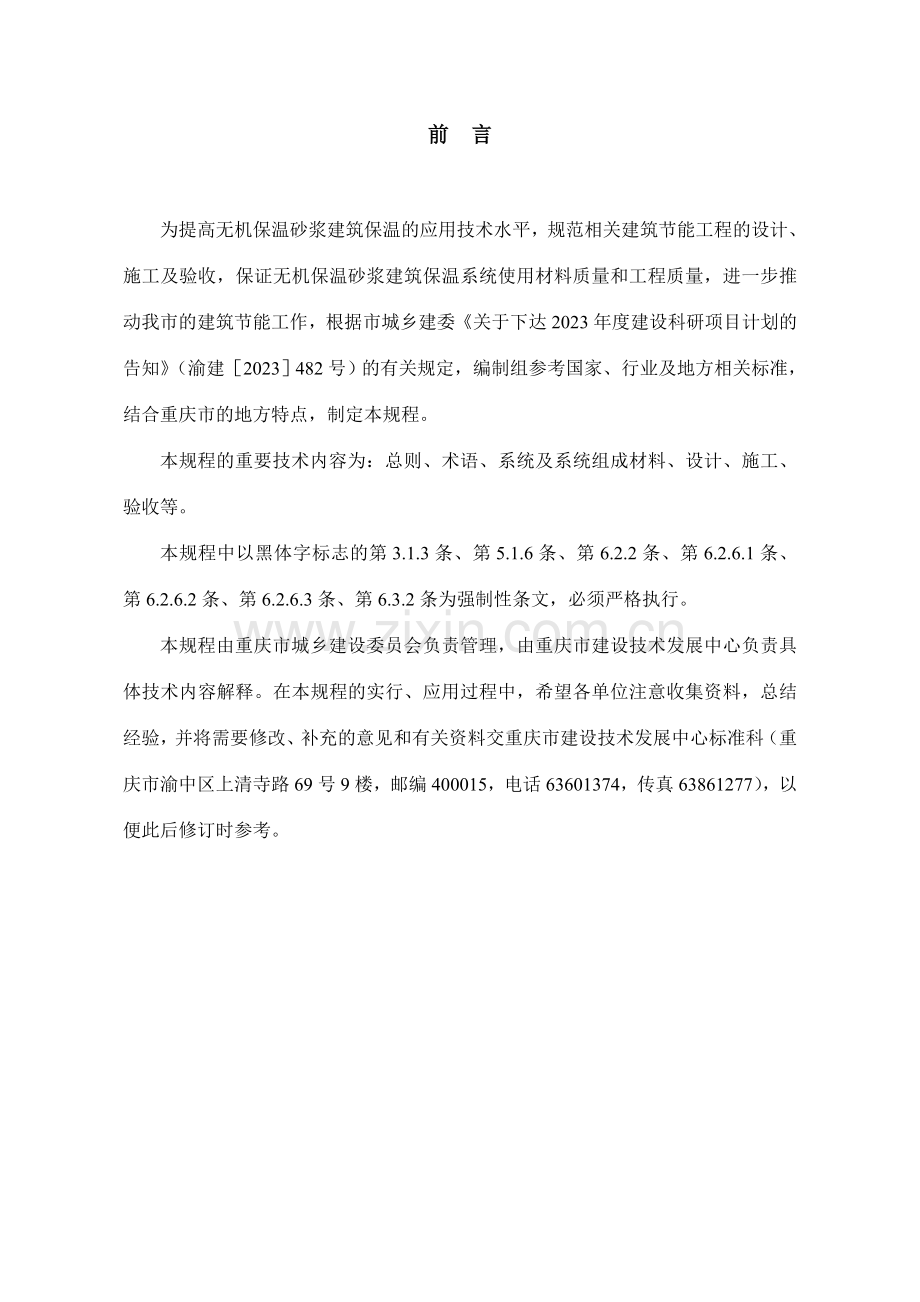

前 言

为提高无机保温砂浆建筑保温的应用技术水平，规范相关建筑节能工程的设计、施工及验收，保证无机保温砂浆建筑保温系统使用材料质量和工程质量，进一步推动我市的建筑节能工作，根据市城乡建委《关于下达2023年度建设科研项目计划的告知》（渝建［2023］482号）的有关规定，编制组参考国家、行业及地方相关标准，结合重庆市的地方特点，制定本规程。
本规程的重要技术内容为：总则、术语、系统及系统组成材料、设计、施工、验收等。
本规程中以黑体字标志的第3.1.3条、第5.1.6条、第6.2.2条、第6.2.6.1条、第6.2.6.2条、第6.2.6.3条、第6.3.2条为强制性条文，必须严格执行。
本规程由重庆市城乡建设委员会负责管理，由重庆市建设技术发展中心负责具体技术内容解释。在本规程的实行、应用过程中，希望各单位注意收集资料，总结经验，并将需要修改、补充的意见和有关资料交重庆市建设技术发展中心标准科（重庆市渝中区上清寺路69号9楼，邮编400015，电话63601374，传真63861277），以便此后修订时参考。

本规程主编单位、参编单位、重要起草人和审查专家
主编单位： 重庆市建设技术发展中心
重庆市建筑节能中心
参编单位： 重庆德邦防水保温工程公司
（排序不分后） 重庆齐能保温工程有限公司
重庆迈尚建材有限公司
重庆欧林保温材料有限公司
重庆金积建材有限公司
重庆思贝肯节能技术开发公司
重要起草人：吴 波 董孟能 王 智 丁小猷 何 丹 王荣斋
杨 东 刘宏斌 姜洪麟 华冠贤 郑河清 赵 辉
谢厚礼 赵本坤 陈 杰 王建国 吴松林 周程明
刘荣康 邬红兵 唐 波 张泽民 康 毅 何萧林
张 军 邓瑛鹏 陈 亮 吕 忠 廖 可 林学山
赵 培 杨 奕 胡志远
审查专家： 王坤 王晓辉 李和金 邹时畅 张智强
（按姓氏笔画排序） 秦晋蜀 谢自强
目 次

1 总 则.…………………………………………………………………………………1
2 术 语…………………………………………………………………………………2
3 系统及系统组成材料…………………………………………………………………4
3.1 一般规定………………………………………………………………………4
3.2 系统的性能规定………………………………………………………………5
3.3 系统组成材料的性能规定…………………………………………………7
4 设 计………………………………………………………………………………13
4.1 一般规定……………………………………………………………………13
4.2 热工设计……………………………………………………………………13
4.3 构造设计……………………………………………………………………14
5 施 工……………………………………………………………………………19
5.1 作业条件……………………………………………………………………19
5.2 浆料制备……………………………………………………………………19
5.3 工艺流程……………………………………………………………………20
5.4 施工规定……………………………………………………………………21
5.5 成品保护……………………………………………………………………24
6 验 收………………………………………………………………………………25
6.1 一般规定……………………………………………………………………25
6.2 墙体节能工程…………………………………………………………………27
6.3 地面节能工程…………………………………………………………………31
附录A 建筑保温系统检查方法………………………………………………………34
附录B 墙体内保温系统节能工程现场检查方法……………………………………35
附录 C 引用标准………………………………………………………………………36
本规程用词说明…………………………………………………………………………37
条文说明…………………………………………………………………………………39
1 总 则

1.0.1 为了统一重庆市无机保温砂浆建筑保温系统及其组成材料的技术规定，规范其设计、施工、验收，提高应用技术水平，制定本规程。
1.0.2 本规程合用于重庆市新建、扩建、改建的居住建筑与公共建筑采用无机保温砂浆建筑保温系统的建筑节能工程。
1.0.3 在执行本规程时，除应符合本规程外，尚应符合国家、行业和重庆市现行有关标准的规定。
2 术 语

2.0.1 无机保温砂浆 inorganic insulation mortar
以无机轻集料、胶凝材料、外加剂、填料等混合制成的用于建筑物保温隔热的干粉料，使用时加水拌制成浆料并施抹于基层工作面，硬化后形成保温层。
2.0.2 膨胀玻化微珠 expanded and vitrifyied small ball
由玻璃质火山熔岩矿砂经膨胀、破化等工艺制成，表面玻化封闭、呈不规则球状，内部为多孔空腔结构的无机颗粒轻集料。
2.0.3 无机保温砂浆建筑保温系统 inorganic insulation mortar thermal insulation system on building
设立在建筑物墙体的一侧或两侧、楼地面，由界面层、无机保温砂浆保温层、抗裂防护层（抹面保护层）和饰面层构成，起保温隔热、防护和装饰作用的构造系统。
2.0.4 基层 substrate
保温系统所依附的墙体（地面）。
2.0.5 建筑地面 building ground
建筑物底层地面和楼层地面（楼面）的总称。
2.0.6 界面砂浆 interface treating agent
由水泥、砂、高分子聚合物和外加剂按一定比例拌合均匀制成的具有一定柔韧性的砂浆。
2.0.7 抗裂砂浆 finishing coat mortar
由水泥、砂、高分子聚合物、外加剂和抗裂物质按一定比例拌合均匀制成的具有一定柔韧性的砂浆。
2.0.8 耐碱玻璃纤维网布 alkali-resistant fiberglass mesh
以耐碱玻璃纤维织成的网格布为基布，表面涂覆高分子耐碱涂层制成的网格布。
2.0.9 高分子乳液弹性底层涂料（以下简称弹性底涂） elastic ground coating
由弹性防水乳液加人多种助剂，颜、填料配制而成的具有防水和透气效果的封底涂层。
2.0.10 柔性耐水腻子 waterproof flexible putty
由高分子聚合物、外加剂和填料等制成的具有一定柔韧性和耐水性的腻子。
2.0.11 面砖粘结砂浆 adhesive for tile
由水泥、砂、高分子聚合物和外加剂按一定比例拌合均匀制成的具有一定耐温变性和耐水性的专用粘贴砂浆。
2.0.12 面砖勾缝料 jointing mortar
由水泥、高分子聚合物、外加剂和填料复配制成的面砖勾缝材料。
3 系统及系统组成材料

3.1 一般规定

3.1.1 无机保温砂浆建筑保温系统含墙体保温系统和楼地面保温系统，墙体保温系统分为外墙外保温系统、外墙内保温系统、外墙内外组合保温系统及分户墙保温系统。根据饰面材料的类别，无机保温砂浆建筑外墙保温系统分为涂料饰面(缩写为C型)和面砖饰面(缩写为T型)两种类型。
3.1.2 采用无机保温砂浆建筑保温系统的墙体、楼地面的保温隔热性能应符合《民用建筑热工设计规范》GB 50176、《夏热冬冷地区居住建筑节能设计标准》JGJ 134、《公共建筑节能设计标准》GB 50189、《居住建筑节能设计标准》DB 50/5024、《居住建筑节能65％设计标准》DBJ 50-071、《公共建筑节能设计标准》DBJ 50-052的有关规定。
3.1.3 外墙外保温系统经耐候性实验后，不得出现空鼓、剥落或胶落等破坏，不得产生渗水裂缝；界面层、抗裂防护层与保温层的拉伸粘结强度不得小于0.1MPa，并且破坏部位应位于保温层内。
3.1.4 外墙外保温系统和外墙内外组合保温系统中的外保温构造部分应符合下列规定：
1 适应基层的正常变形而不产生裂纹和空鼓。
2 能长期承受自重而不产生有害变形。
3 能耐受室外气候长期反复作用而不产生破坏。
4 遭遇不超过本地区建筑抗震设防烈度地震时，保温系统不应从基层脱落。
5 具有防水、抗渗透性能。
6 当采用面砖包饰面时，饰面砖的粘结强度应符合《胶粉聚苯颗粒外墙外保温系统》JG158的相关规定。
3.1.5 墙体内保温系统（含外墙内保温系统、外墙内外组合保温系统中的内保温构造部分和分户墙保温系统）应符合下列规定：
1 无空鼓，无贯通裂纹。
2 能抵御使用、装修时正常撞击作用而不发生破坏。
3.1.6 无机保温砂浆建筑地面保温系统应能承受使用、装修时正常的压力、冲击作用而不发生破坏。
3.1.7 无机保温砂浆建筑保温系统所采用的界面砂浆、无机保温砂浆、抗裂砂浆、面砖粘结砂浆均应在工厂配制成干混砂浆，现场除加水拌和外不得再添加其他材料组分。

3.2 系统的性能规定

3.2.1 无机保温砂浆外墙外保温系统、无机保温砂浆外墙内外组合保温系统中的外保温构造部分的性能应符合表3.2.1的规定。
表3.2.1 外墙外保温系统、外墙内外组合保温系统中的外保温构造部分的性能指标
项目
性能指标
耐候性
经80次高温(70℃)-淋水(15℃)循环和20次加热(50℃)-冷冻(-20℃)循环后不得出现开裂、空鼓或脱落。抗裂防护层与保温层的拉伸粘结强度不应小于0.1MPa，破坏界面应位于保温层
吸水量 g/㎡
≤800（浸水1h）
抗冲击强度
C型
普通型（单网），3J冲击合格
加强型（双网），10J冲击合格
T型
3J冲击合格
抗风压值
不小于工程项目的风荷载设计值
耐冻融
寒冷地区30次循环，夏热冬冷地区10次循环后表面无裂纹、空鼓、起泡、剥离现象
水蒸气湿流密度，g/(m2·h)
≥0.85
不透水性
试样防护层内侧无水渗透
系统抗拉强度，MPa
≥0.10，并且破坏部位不得位于各层界面
饰面砖粘结强度(T型) ，MPa
≥0.4
抗震性能(T型)
设防烈度等级下饰面砖及保温系统无脱落
火反映性
不应被点燃，实验结束后试件厚度变化不超过10%
注：C型为涂料饰面，T型为面砖饰面。
3.2.2 无机保温砂浆建筑外墙内保温系统、外墙内外组合保温系统中的内保温构造部分、分户墙保温系统的性能应符合表3.2.2的规定。
表3.2.2 外墙内保温系统、外墙内外组合保温系统中的内保温构造部分、分户墙保温系统的性能指标
项目
性能指标
抗冲击强度
C型
普通型（单网），3J冲击合格
加强型（双网），10J冲击合格
T型
3J冲击合格
系统抗拉强度，MPa
≥0.10，且破坏位置不得位于各层界面
水蒸气湿流密度，g/(m2·h)
≥0.85
火反映性
不应被点燃，实验结束后试件厚度变化不超过10%
注：C型为涂料饰面，T型为面砖饰面。
3.2.3 无机保温砂浆建筑地面保温系统应选用C型或D型的无机保温砂浆，保温层最薄处的厚度不应低于设计规定，其性能应符合表3.2.3的规定。
表3.2.3 无机保温砂浆楼地面保温系统的性能指标
项目
性能指标
抗压强度，MPa

≥1.2
抗裂性能
应符合50209的规定
火反映性
不应被点燃，实验结束后试件厚度变化不超过10%
注：抗压强度指无机保温砂浆的抗压强度，实验方法应符合《建筑砂浆基本性能实验方法标准》JGJ/T70-2023的规定。

3.3 系统组成材料的性能规定

3.3.1 界面砂浆的性能应符合表3.3.1的规定。
表3.3.1 界面砂浆的性能指标
项目
指标
压剪粘结强度，MPa
原强度
≥0.7
耐水
≥0.5
耐冻融
≥0.5

3.3.2 无机保温砂浆及其轻集料的性能规定应符合下列规定。
1 无机保温砂浆干粉料的性能应符合表3.3.2-1的规定。
表3.3.2-1 无机保温砂浆干粉料的性能指标
项目
指标
A型
B型
C型
D型
堆积密度，kg/m3
≤280
≤340
≤430
≤520
石绵含量
应不含石绵纤维
外观质量
外观应为均匀，干燥无结块的颗粒状混合物
分层度
加水后拌合物的分层度不大于20mm

2 无机保温砂浆硬化后的性能应符合表3.3.2-2的规定。
表3.3.2-2 无机保温砂浆硬化后的性能指标
项目
指标
A型
B型
C型
D型
干表观密度，kg/m3
≤330
≤400
≤500
≤600
导热系数，W/(m•K)
≤0.070
≤0.085
≤0.10
≤0.12
抗压强度（28d），kPa
≥0.5
≥0.8
≥1.2
≥2.5
压剪粘结强度(28d)，kPa
≥80
≥100
≥150
≥200
线性收缩率，%
≤0.25
软化系数(28d)
≥0.6
燃烧性能级别
A级
放射性
Ir
≤1.0
IRa
≤1.0
抗冻性（15次冻融循环）
质量损失≤5%，强度损失≤20%
注：无机保温砂浆用于内保温、分户墙保温和地面保温时软化系数和抗冻性能指标不作规定。
3 膨胀玻化微珠的性能应符合表3.3.2-3的规定。
表3.3.2-3 膨胀玻化微珠性能指标
项目
性能指标
Ⅰ类
Ⅱ类
粒径，mm
0.5-1.5
堆积密度/kg/m³
100～120
＞120
筒压强度/kPa
≥150
≥200
导热系数/W/(m·K)，平均温度25℃
≤0.048
≤0.070
体积吸水率/%
≤45
体积漂浮率/%
≥80
表面玻化闭孔率/%
≥80
注：超过粒径范围部分的质量不得超过10%。
4 其他无机轻集料的性能应符合相关标准及技术规定。
3.3.3 抗裂砂浆的性能应符合表3.3.3的规定。
表3.3.3 抗裂砂浆的性能指标
项目
指标
拉伸粘结强度，MPa
常温养护28d
≥0.7
浸水（常温养护28d+浸水7d）
≥0.5
可操作时间1.5h内
≥0.7
压折比
≤3.0
注：水泥应采用强度等级42.5的普通硅酸盐水泥，并应符合GB 175的规定；砂应筛除大于2.5mm颗粒，含泥量小于3%。
3.3.4 耐碱玻璃纤维网布的性能应符合表3.3.4的规定。
表3.3.4 耐碱玻璃纤维网布的性能指标
项目
指标
外观
符合JC/T 841的规定
长度、宽度，m
50～100、0.9～1.2
网孔尺寸，㎜
普通型
4×4
加强型
6×6
单位面积质量，g/㎡
普通型
≥160
加强型
≥500
断裂强力（经、纬向），
N/50㎜
普通型
≥1250
加强型
≥3000
耐碱断裂强力保存率（经、纬向），%
≥90
断裂伸长率（经、纬向），%
≤5
涂塑量，g/㎡
普通型
≥20
加强型
氧化锆、氧化钛含量，%
符合JC/T 841的规定

3.3.5 弹性底涂的性能应符合表3.3.5的规定。
表3.3.5 弹性底涂的性能指标
项目
指标
容器中状态
搅拌后无结块，呈均匀状态
施工性
刷涂无障碍
干燥时间，h
表干时间
≤4
实干时间
≤8
断裂伸长率，%
≥100
表面憎水率，%
≥98

3.3.6 柔性耐水腻子的性能应符合表3.3.6的规定。
表3.3.6 柔性耐水腻子的性能指标
项目
指标
容器中状态
均匀、无结块
施工性
刮涂无障碍
干燥时间(表干)，h
≤5
打磨性
手工可打磨
低温稳定性
-5℃ 冷冻4h无变化，刮涂无障碍
耐水性 96h
无异常
耐碱性 48h
无异常
柔韧性
直径50㎜，无裂纹
粘结强度，MPa
标准状态
≥0.60
冻融循环5次
≥0.40

3.3.7 饰面涂料的性能除应符合国家、行业及地方有关标准的规定外，还应符合表3.3.7 的规定。
表3.3.7 饰面涂料的抗裂、耐酸性能指标
项目
指标
抗裂性
平涂用涂料
断裂伸长率≥150%
连续性复层建筑涂料
主涂层的断裂伸长率≥100%
浮雕类非连续性复层建筑涂料
主涂层初期干燥抗裂性满足规定
耐酸性
温度23℃±2℃，浓度2%的H2SO3溶液，浸泡48h
无异常

3.3.8 面砖粘结砂浆的性能应符合表3.3.8的规定。
表3.3.8 面砖粘结砂浆的性能指标
项目
指标
拉伸粘结强度，MPa
≥0.60
压折比
≤3.0
线性收缩率，%
≤0.3
压剪粘结强度，MPa
原强度
≥0.6
7d耐水
≥0.5
7d耐温
≥0.5
冻融循环30次
≥0.5
注：水泥应采用强度等级42.5的普通硅酸盐水泥，并应符合GB 175的规定；砂应筛除大于2.5mm颗粒，含泥量小于3%。
3.3.9 面砖勾缝料的性能应符合表3.3.9的规定。
表3.3.9 面砖勾缝料的性能指标
项目
指标
外观
均匀一致
颜色
与标准样一致
凝结时间，h
大于2h,小于24h
压折比
≤3.0
透水性(24h)，mL
≤3.0
拉伸粘结强度，MPa
常温常态14d
≥0.6
耐水(常温常态14d，浸水48h,放置24h)
≥0.5

3.3.10 塑料锚拴由螺钉和带圆盘的塑料膨胀套管两部分组成。金属螺钉应采用不锈钢或通过表面防腐解决的金属制成，塑料钉和带圆盘的塑料膨胀套管应采用聚酰胺（polyamide 6、polyamide 6.6）、聚乙烯或聚丙烯制成，制作塑料钉和套管不得使用回收的再生材料。塑料锚栓有效锚固深度不小于25mm，塑料圆盘的直径不小于50mm，套管外径7~10mm，单颗塑料锚栓抗拉承载力标准值（C25混凝土基层）不小于0.80kN。
3.3.11 热镀锌电焊网应符合表3.3.11的规定，其它性能应符合《镀锌电焊网》QB/T 3897的规定。

表3.3.11 热镀锌电焊网的性能指标
项目
指标
工艺
热镀锌电焊网
丝径，mm
≥0.90±0.04
网孔大小，mm
12.7×12.7
焊点抗拉力，N
≥40
镀锌层质量，g/m2
≥122

3.3.12 外墙外保温系统采用饰面砖的粘贴面应带有燕尾槽，其性能除应分别符合《陶瓷砖》GB/T 4100、《陶瓷劈离砖》JC/T 457标准规定外，尚应符合重庆市现行相关技术规定。
3.3.13 在无机保温砂浆建筑保温系统中所采用的附件，涉及射钉、密封膏、密封条、金属护角、盖口条等应分别符合相应产品标准的规定。
4 设 计

4.1 一般规定

4.1.1 无机保温砂浆墙体保温系统可采用墙体保温系统地面保温系统。
4.1.2 当采用无机保温砂浆建筑外墙保温系统时，应对外墙的出挑构件、附墙部件及窗外侧四周墙面进行保温隔热解决。
4.1.3 当采用无机保温砂浆建筑外墙外保温系统或外墙内外组合保温系统时，外保温构造部分应做好密闭和防水构造解决；在墙体上安装的设备或管道应固定于基层墙体上，并做好密封和防水解决。
4.1.4 当采用无机保温砂浆建筑外墙内保温系统作保温隔热工程设计时，必须对外墙上的结构性冷热桥部位进行保温解决。
4.1.5 当采用无机保温砂浆建筑地面保温系统作保温隔热工程设计时，应对底层地面进行防潮、防结露解决。

4.2 热工设计

4.2.1 无机保温砂浆建筑保温系统用于墙体或楼地面的保温隔热工程时，建筑热工节能设计应符合国家、行业和地方现行建筑节能设计标准的规定。
4.2.2 当采用无机保温建筑保温砂浆外墙内保温系统时，应按现行国家标准《民用建筑热工设计规范》GB 50176中第4.1.1条的规定，对结构性冷热桥部位的低限传热阻Ro.min进行热工计算，使Ro.min符合本地区冬季正常采暖条件下该部位内表面不结露的规定。

4.3 构造设计

4.3.1 外墙外保温系统
1 涂料饰面无机保温砂浆外墙外保温系统基本构造见表4.3.1-1。
表4.3.1-1 涂料饰面无机保温砂浆外墙外保温系统基本构造
基本构造
①基层
混凝土墙及各种砌体墙（含抹灰找平层）
构造示意图
②界面层
界面砂浆
内
外

③保温层
无机保温砂浆
④抗裂防护层
抗裂砂浆＋耐碱玻璃纤维网布
⑤饰面层
柔性耐水腻子＋涂料

2 面砖饰面无机保温砂浆外墙外保温系统基本构造见表4.3.1-2。
表4.3.1-2 面砖饰面无机保温砂浆外墙外保温系统基本构造
基本构造
①基层
混凝土墙及各种砌体墙（含抹灰找平层）
构造示意图
②界面层
界面砂浆
内
外

③保温层
无机保温砂浆
④抗裂防护层
第一遍抗裂砂浆＋热镀锌电焊网(用塑料锚栓与基层锚固）＋第二遍抗裂砂浆
⑤饰面层
面砖粘结砂浆＋饰面砖＋勾缝料
4.3.2 外墙内外组合保温系统
1 涂料饰面无机保温砂浆外墙内外组合保温系统基本构造见表4.3.2-1。
表4.3.2-1 涂料饰面无机保温砂浆外墙内外组合保温系统基本构造
基本构造
①饰面层
柔性腻子＋涂料
构造示意图
②抗裂防护层
抗裂砂浆＋耐碱玻璃纤维网布
内
外

③保温层
无机保温砂浆
④界面层
界面砂浆
⑤基层
混凝土墙及各种砌体墙（含抹灰找平层）
⑥界面层
界面砂浆
⑦保温层
无机保温砂浆
⑧抗裂防护层
抗裂砂浆＋耐碱玻璃纤维网布
⑨饰面层
柔性耐水腻子＋涂料

2 面砖饰面无机保温砂浆外墙内外组合保温系统基本构造见表4.3.2-2。
表4.3.2-2 面砖饰面无机保温砂浆外墙内外组合保温系统基本构造
基本构造
①饰面层
柔性腻子＋涂料
构造示意图
②抗裂防护层
抗裂砂浆＋耐碱网格布
内
外

③保温层
无机保温砂浆
④界面层
界面砂浆
⑤基层
混凝土墙及各种砌体墙（含抹灰找平层）
⑥界面层
界面砂浆
⑦保温层
无机保温砂浆
⑧抗裂防护层
第一遍抗裂砂浆＋热镀锌电焊网（用塑料锚栓与基层锚固）＋第二遍抗裂砂浆
⑨饰面层
面砖粘结砂浆＋饰面砖＋勾缝料

4.3.3 无机保温砂浆建筑外墙内保温系统
涂料饰面无机保温砂浆外墙内保温系统基本构造见表4.3.3。
表4.3.3 涂料饰面无机保温砂浆外墙内保温系统基本构造
基本构造
①基层
混凝土墙及各种砌体墙（含抹灰找平层）
构造示意图
②界面层
界面砂浆
外
内

③保温层
无机保温砂浆
④抗裂防护层
抗裂砂浆＋耐碱玻璃纤维网布
⑤饰面层
柔性腻子＋涂料

4.3.4 无机保温砂浆建筑分户墙保温系统
涂料饰面无机保温砂浆分户墙保温系统基本构造见表4.3.4。
表4.3.4 涂料饰面无机保温砂浆分户墙保温系统基本构造
基本构造
①饰面层
柔性腻子＋涂料
构造示意图
②抗裂防护层
抗裂砂浆＋耐碱玻璃纤维网布

③保温层
无机保温砂浆
④界面层
界面砂浆
⑤基层
混凝土墙及各种砌体墙（含抹灰找平层）
⑥界面层
界面砂浆
⑦保温层
无机保温砂浆
⑧抗裂防护层
抗裂砂浆＋耐碱玻璃纤维网布
⑨饰面层
柔性耐水腻子＋涂料

4.3.5 无机保温砂浆建筑地面保温系统
1 无机保温砂浆建筑地面保温系统基本构造见表4.3.5-1。
表4.3.5-1 无机保温砂浆地面保温系统基本构造
基本构造
①饰面层
地砖或地板等
构造示意图
②抹面保护层
砂浆或细石混凝土层

③保温层
无机保温砂浆
④防水防潮层
防水涂料或防水卷材
⑤界面层
界面砂浆
⑥基层
现浇混凝土

2 无机保温砂浆建筑地面保温系统基本构造见表4.3.5-2。

表4.3.5-2 无机保温砂浆楼面保温系统基本构造
基本构造
①饰面层
地砖或地板等
构造示意图
②抹面保护层
砂浆或细石混凝土层

③保温层
无机保温砂浆
④界面层
界面砂浆
⑤基层
现浇混凝土板

4.3.6 墙体基层找平抹灰砂浆的抗拉粘结强度不应小于0.2MPa。
4.3.7 无机保温砂浆保温层设计应符合下列规定：
1 保温层单侧设计厚度不宜超过30mm，当单侧设计厚度大于30mm时，宜采用外墙内、外组合保温系统或采用加强措施；单侧设计厚度超过40mm时，应在保温层中部增设一层热镀锌电焊网进行加强，并用塑料锚栓将其固定在基层墙体上。
2 当保温层设计厚度小于15mm时，应按15mm施工。
3 外墙外保温系统应设立分格缝。
4.3.8 抗裂防护层技术规定：
1 无机保温砂浆外墙外保温系统采用涂料饰面层时，抗裂防护层用耐碱玻璃纤维网布做增强层，抗裂防护层厚度为3～5mm；当采用面砖做饰面层时，应采用热镀锌电焊网做增强层，抗裂防护层厚度为8～10mm。
2 抗裂防护层中的耐碱玻璃纤维网布铺设应符合下列规定：
1)在建筑物首层、门窗洞口、装饰缝、阳角等部位，应增长一层耐碱玻璃纤维网布作加强层；
2)耐碱玻璃纤维网布的搭接长度不应小于100mm；
3)阳角的耐碱玻璃纤维网布延伸宽度不应小于200mm；
4)门窗洞口周边的耐碱玻璃纤维网布应翻出墙面100mm，并应在四角沿45º方向加铺一层400mm×300mm的耐碱玻璃纤维网布。
3 面砖饰面时，抗裂防护层中的热镀锌电焊网应采用塑料锚栓固定在基层墙体上，锚固数量不少于6个/m2。
4 楼地面保温系统的抹面保护层应考虑设立分格缝以防止开裂。
4.3.9 保温系统的墙面采用涂料饰面时，饰面厚度不宜大于3mm，外墙饰面涂料宜选用浅色。

5 施 工

5.1 作业条件

5.1.1 承担建筑节能工程施工的公司应具有相应的施工资质及质量保证体系；施工现场应建立相应的施工质量控制和检查制度。
5.1.2 建筑节能工程施工前，应编制专项施工方案，经监理或建设单位批准后方可实行；施工人员应通过培训，做好建筑节能工程施工的技术交底。
5.1.3 基层墙体、楼地面经主体工程结构质量验收，达成质量合格规定。
5.1.4 基层墙体表面清理干净，无油渍、浮灰等；施工孔洞，脚手架眼以及墙面残缺处修补整齐。楼地面基层保持清洁，基层的积水、尘土、杂物和油渍应清理干净。
5.1.5 外墙面上的雨水管卡、预埋铁件、设备穿墙管道等应提前安装完毕，安装时应考虑保存保温层的厚度，并做好塞实、固定，按具体部位进行防水实验，以免发生渗漏。
5.1.6 外保温工程施工期间以及竣工后24h内，基层及环境空气温度不应低于5℃。夏季应避免阳光暴晒。在5级以上大风天气和雨天不得施工。
5.1.7 施工用吊篮或专用脚手架应搭设牢固，经安全检查合格。
5.1.8 施工机具重要涉及砂浆搅拌机、手提搅拌器、垂直运送机械、手推车、电锤、专用检测工具、放线工具、靠尺、托板、抹子、卷尺、钢尺等，应备齐。

5.2 材料配制

5.2.1 无机保温砂浆建筑保温系统及其组成材料的型式检查和组成材料进场复验的性能指标应符合本规程第3章的相应规定。
5.2.2 施工现场按供应商提供的配合比进行计量，干粉料计量误差为±2%，水计量误差为±2%。先将水加入搅拌器中，再将无机保温砂浆干粉料放入搅拌器中，搅拌3～5min，使料浆成均匀膏状体，即可使用。料浆必须随配随用，配制好的料浆应在1.5～4h内用完，未用完浆料或落地灰不得回收使用。

5.3 工艺流程

5.3.1 无机保温砂浆墙体节能工程的施工工艺流程见图5.3.1。
面砖勾缝

基层解决

基层解决

基层解决

基层解决

基层解决

基层解决（含抹灰层）

吊垂直线、弹控制线

做灰饼、冲筋

配制基层界面砂浆

喷刷基层界面砂浆

配制无机保温砂浆

抹无机保温砂浆保温层

涂料饰面
面砖饰面

配制抗裂砂浆

配制抗裂砂浆

抹第一遍抗裂砂浆

抹抗裂砂浆压入耐碱玻璃纤维网布

铺设热镀锌电焊网，用塑料锚栓锚固

喷刷弹性底涂

抹第二遍抗裂砂浆

配制柔性耐水腻子

配制面砖粘结砂浆

刮柔性耐水腻子

粘贴面砖

配制面砖勾缝料

涂刷饰面涂料

面砖勾缝

面砖勾缝

图5.3.1 无机保温砂浆墙体节能工程施工工艺流程
5.3.2 无机保温砂浆楼地面节能工程施工工艺流程见图5.3.2。
基层解决

测水平线、弹控制线

做灰饼、冲筋

配制无机保温砂浆

抹无机保温砂浆保温层

保护层

图5.3.2 无机保温砂浆楼地面节能工程施工工艺流程
5.3.3 施工过程中应严格按工艺流程规定，合理安排各工序，保证各工序间的衔接和间隔时间，不应随意改变施工顺序，以保证施工质量。

5.4 施工规定

5.4.1 现场施工应重点控制以下环节：
1 基层解决。
2 界面砂浆涂刷拉毛。
3 砂浆搅拌的水灰（干粉料）比（严格按照系统供应商提供的标准进行拌和作业）。
4 保温层的厚度和压实收平。
5.4.2 基层应清洁、表面灰尘、无浮浆、无油渍、无透迹、无霉点和无析出盐等杂物。风化部分应剔除干净。基层应坚实、平整，墙表面凸起物大于10mm时应剔除。当采用涂料饰面内保温系统时，墙体基层含水率不应大于10%。
5.4.3 基层界面应满涂界面砂浆，用喷枪或滚刷均匀喷刷。对不同材料组成的墙体交界处，应在该处铺设钢丝网进行加强。
5.4.4 吊垂直，弹厚度控制线，在建筑外墙大角及其他必要部位外挂垂直基准线。楼地面应在房间墙四周弹厚度控制线。
5.4.5 按厚度控制线用无机保温砂浆做标准厚度灰饼、冲筋。
5.4.6 无机保温砂浆施工应按下列规定进行：
1 涂抹保温层应采用多遍涂抹，不应少于两遍涂抹，每遍施工厚度不宜超过15mm，每遍宜连续施工并应压实赶平，两遍施工时间间隔不应少于24h。
2 最后一遍操作时应达成冲筋厚度，并用刮杠压实、搓平。墙面、门窗口平整度应相关标准的规定。
3 保温层固化干燥（一般保温层施工后放置干燥时间不宜少于7d），现场隐蔽工程检查合格后，方可进行抗裂保护层施工。
5.4.7 若保温层出现局部空鼓、表面疏松，应进行修补。空鼓部分修补时应拟定空鼓区域，挖去空鼓部位保温层，用相同保温材料进行修补，每次修补涂抹厚度不宜超过10mm，当单块修补面积达成0.25m2时，应在与原保温层交接的四周留20～30mm缝隙，待修补的保温层干燥后再用保温材料填缝；因淋雨、浸水导致保温层表面疏松，应先清除疏松层，再用保温材料涂抹到规定厚度。
5.4.8 分格缝应根据建筑设计规定及建筑立面、楼面平面形式，合理设立。按设计规定明缝可采用有机硅或丙烯酸防水涂料涂刷分格缝2遍，暗缝可采用聚苯乙烯泡沫背衬条辅以中性硅酮耐候胶解决。
5.4.9 抗裂砂浆抹面施工前必须检查保温层凝固、干燥情况，条件达成施工规定后方可进行抗裂防护层施工。抗裂砂浆施工时，应在檐口、窗台、窗楣、雨篷、阳台、压顶以及突出墙面的构件顶面做出坡度，底面做出滴水槽或滴水线，并做好防水解决。
5.4.10 铺设耐碱玻璃纤维网布或热镀锌电焊网应由上至下进行施工，并应符合下列规定：
1 当为涂料饰面时，用铁抹子在保温层上抹抗裂砂浆，刮平，竖向铺预先裁好的耐碱玻璃纤维网布，并用铁抹子将其所有压入抗裂砂浆内，再将抗裂防护层抹至规定厚度，刮平收光。耐碱玻璃纤维网布不得干贴，铺贴要平整，无褶皱，无露边，严禁干茬搭接。
首层墙面应铺贴双层耐碱玻璃纤维网布，第一层铺贴应采用对接方法，然后进行第二层网布铺贴，两层网布之间抗裂砂浆应饱满，严禁干贴。
2 当为面砖饰面时，先抹第一遍抗裂砂浆，厚度控制在2～3mm。根据结构尺寸裁剪热镀锌电焊网分段进行铺贴，热镀锌电焊网的长度最长不应超过3m，将边角处的热镀锌电焊网施工前预先折成直角。铺贴过程中不应形成网兜，网张开后应顺方向依次平整铺贴，用塑料锚栓将热镀锌电焊网锚固在基层墙体上；不平整处应采用措施保证热镀锌电焊网达成平整度规定。热镀锌电焊网之间搭接宽度不应小于50mm。窗口内侧面、女儿墙、沉降缝等热镀锌电焊网收头处应用水泥钉加垫片使热镀锌电焊网固定在主体结构上。
热镀锌电焊网铺贴完毕经检查合格后抹第二遍抗裂砂浆，并将热镀锌电焊网包覆于抗裂砂浆之中，抗裂砂浆的总厚度宜控制在8～10mm，抗裂砂浆面层应达成平整度和垂直度规定。
5.4.11 锚固件在基层的有效锚固深度不小于25mm；锚固数量、分布位置应符合设计规定。
5.4.12 弹性底涂应涂刷均匀，不得漏涂。刮柔性腻子应在抗裂防护层干燥后施工，应做到平整光洁。涂刷弹性涂料，应涂刷均匀，不得漏涂。
5.4.13 涂料和饰面砖的施工符合相关标准规定。

5.5 成品保护

5.5.1 分格线、滴水槽、门窗框、槽盒处残存砂浆，应及时清理干净。
5.5.2 电动吊篮作业或脚手架作业时，对门窗洞口、边、角、垛宜采用保护性措施。其他工种作业时不得污染或损坏墙面，严禁踩踏窗口。
5.5.3 各构造层在凝结硬化前应防止水冲、撞击、振动。
5.5.4 墙面、楼地面保温系统竣工后要妥善保护，不得玷污、撞击、损坏。
5.5
