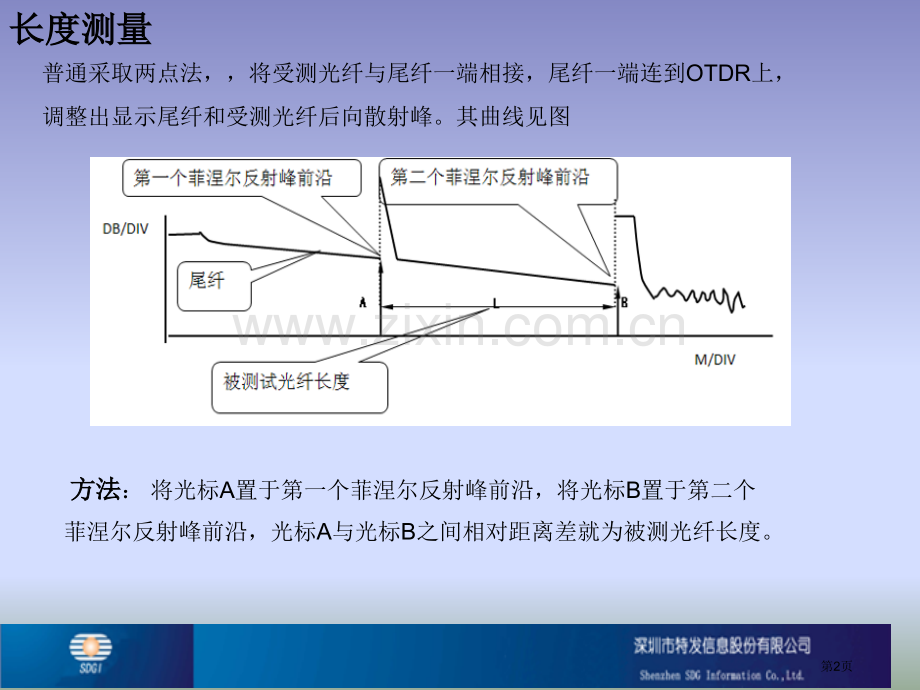

深圳市特发信息股份有限企业电力光缆事业部深圳市特发信息股份有限企业电力光缆事业部OTDROTDR常见曲线分析常见曲线分析第1页长度测量长度测量普通采取两点法，将受测光纤与尾纤一端相接，尾纤一端连到OTDR上，调整出显示尾纤和受测光纤后向散射峰。其曲线见图 方法方法：将光标A置于第一个菲涅尔反射峰前沿，将光标B置于第二个菲涅尔反射峰前沿，光标A与光标B之间相对距离差就为被测光纤长度。第2页光光纤纤衰减衰减测试测试M/DIVDB/DIV第一个菲涅尔反射峰后沿第二个菲涅尔反射峰前沿尾纤B BA A方法方法：将光标A置于第一个菲涅尔反射峰后沿，曲线平滑起点，将光标B置于第二个菲涅尔反射峰前沿，光标A与光标B间显示衰减系数就是光纤A、B间衰减系数，但非整根光纤衰减系数。第3页经典后向散射信号曲线经典后向散射信号曲线DB/DIVdbceaM/DIVa、输入端Fresnel反射区（即盲区）b、恒定斜率区c、局部缺点、接续或耦合引发不连续性d、光纤缺点、二次反射余波等引发反射e、输出端Fresnel反射 第4页盲区：决定OTDR所能测到最短距离和最靠近距离，是因为活接头反射引发OTDR接收机饱和所至，盲区通常发生在OTDR面板前活接头反射，但也能够在光纤其它地方发生，普通OTDR盲区为100m。盲区分为衰减盲区和事件盲区衰减盲区：从反射点开始至接收机恢复到后向散射电平约0.5dB范围内这段距离,这段距离就是OTDR能再次测试衰减和损耗点.DB/DIVM/DIVD仿真反射峰0.5dB式中：D长度就为衰减盲区长度第5页事件盲区:从OTDR接收到反射点到开始到OTDR恢复到最高反射点1.5DB以下这段距离,在这以后才能发觉是否还有第二个反射点,但还不能测试衰减.DB/DIVM/DIVD1仿真反射峰1.5dB式中：D1长度就为事件盲区长度。第6页影响盲区原因:a、入射光脉冲宽度、b、反射光脉冲宽度、c、入射光脉冲后端形状、d、所用脉冲越小，盲区越大。消除盲区方法：加尾纤（过渡纤），最好2KM以上第7页方法方法：将光标定于曲线转折处如图位置，然后选择测接头损耗功效键，便可测得接头损耗。接接头损头损耗耗测测量量第8页外部原因引发可能曲线改变外部原因引发可能曲线改变 这里外部原因指施加于光缆并传递至光纤张力及侧向受力，还有温度改变。这些都会造成曲线弓形弯曲。外部原因引发弓形弯曲在外力作用下使曲线斜率改变。如图所表示，外力作用前曲线斜率恒定，在外力作用下可出现以下情况之一：第9页曲线斜率不变，衰减不变斜率改变，衰减线性增加整个长度呈弓形弯曲，各处斜率不一样：衰减连续增加沿长度斜率增加，有限区域衰减线性增加第10页出现台阶，光纤局部压力上升：衰减局部加波纹曲线图波纹曲线图 指曲线有与脉冲频率相同纹状态曲线。其产生原因有可能是受测光纤工作频率与带宽频率刚好相同,此情况下,改变测试脉宽，同时应从受测光纤两端进行测量 第11页实际在测试中最常见异常曲线、原理和对策实际在测试中最常见异常曲线、原理和对策现象：光纤未端无菲涅尔反射峰，曲线斜率、衰减正常，无法确认光纤长度原因：光纤未端面上比较脏或光纤端面质量差；对策：清洗光纤未端面或重新做端面；第12页现象：曲线成显著弓形，衰减严重偏大或偏小，无菲涅尔反射峰；原因：量程设置错误（不足被测光纤长度2倍以上）；对策：增大量程 第13页现象：在曲线斜率恒定曲线中间有一个“小山峰”（背向散射猛烈增强所致）原因：（1）光纤本身质量原因（小裂纹）；（2）二次反射余波在前端面产生反射；对策：在这种情况下改变光纤测试量程、脉宽、重新做端面，再测试如“小山峰”消失则为原因（2），如不消失则为原因（1）第14页现象：在光纤纤连接器、耦合器、熔接点处产生一个显著增益；原因：模场直径不匹配造成；对策：测试衰减和接头损耗必须双向测试，取平均值 第15页现象：曲线斜率正常，光纤均匀性合格，但两端光纤衰减系数相差很大原因：模场不均匀造成，普通为光纤拉丝引头和结尾部分；对策：测试衰减必须双向测试，取平均值 第16页现象：在整根光纤衰减合格，曲线大部分斜率均匀，但在菲涅尔反射峰前沿有一小凹陷原因：未端几米或几十米光纤受侧压；对策：复绕观察有没有改变第17页1310nm1550nm现象：1310nm光纤曲线平滑，光纤衰减斜率基本不变，衰减指标略微偏高，但1550nm光纤衰减斜率增加，衰减指标偏高；原因：束管内余长过短，光纤受拉伸；对策：确认束管内余长，增加束管内余长 第18页现象：1310nm光纤曲线平滑，光纤衰减斜率基本正常，衰减指标正常，但1550nm光纤衰减斜率严重不良，衰减指标严重偏高；原因：束管内余长过长，光纤弯曲半径过小；对策：确认束管内余长，降低束管内余长 第19页现象：尾纤与过渡纤有部分曲线出现有规则曲线不良，但被测光纤后半部分曲线正常，整根被测光纤衰减指标基本正常；原因：普通是由设备本身和测试方法综合造成；对策：关机，重新起动，对各个光纤接触部分进行清洁 第20页正常曲线正常曲线 A 为盲区，B 为测试末端反射峰。测试曲线为倾斜，随着距离增加，总损耗会越来越大。用总损耗（dB）除以总距离（km）就是该段纤芯平均损耗（dB/Km）。第21页异常情况异常情况 原因：（1）仪表尾纤没有插好，光脉冲根本打不出去；（2）断点位置比较进，OTDR 不足以测试出距离来；方法：（1）要检验尾纤连接情况 （2）把 OTDR 设置改一下，把距离、脉冲调到最小，假如还是这种情 况话，能够判断 1 尾纤有问题；假如是尾纤问题，更换尾纤。第22页非反射事件非反射事件(台阶台阶)这种情况比较多见，曲线中间出现一个显著台阶，多数为该纤芯打折，弯曲过小，受到外界损伤等原因造成。台阶第23页曲线远端没有反射峰曲线远端没有反射峰这种情况一定要引发注意！曲线在末端没有任何反射峰就掉下去了，假如知道纤芯原来距离，在没有抵达纤芯原来距离，曲线就掉下去了，这说明光纤在曲线掉下去地方断了，或者是光纤远端端面质量不好。第24页测试距离过长测试距离过长这种情况是出现在测试长距离纤芯时，OTDR 所不能达到距离所产生情况，或者是距离、脉冲设置过小所产生情况。假如出现这种情况，OTDR 距离、脉冲又比较小话，就要把距离、脉冲调大，以到达全段测试目标，稍微加长测试时间也是一个方法。第25页幻峰（鬼影）幻峰（鬼影）识别识别曲线上鬼影处未引发显著损耗图（a）；沿曲线鬼影与始端距离是强反射事件与始端距离倍数，成对称状图（b）消除消除幻峰（鬼影）幻峰（鬼影）选择短脉冲宽度、在强反射前端(如OTDR输出端)中增加衰减。若引发鬼影事件位于光纤终止，可打小弯以衰减反射回始端光。实峰幻峰幻峰幻峰（鬼影）幻峰（鬼影）识别识别与与处处理理实峰图（a）图（b）第26页正增益现象处理正增益现象处理正增益 正增益是因为在熔接点之后光纤比熔接点之前光纤产生更多后向散光而形成。实际上，光纤在这一熔接点上是熔接损耗。常出现在不一样模场直径或不一样后向散射系数光纤熔接过程中，所以，需要在两个方向测量并对结果取平均值作为该熔接损耗。第27页
