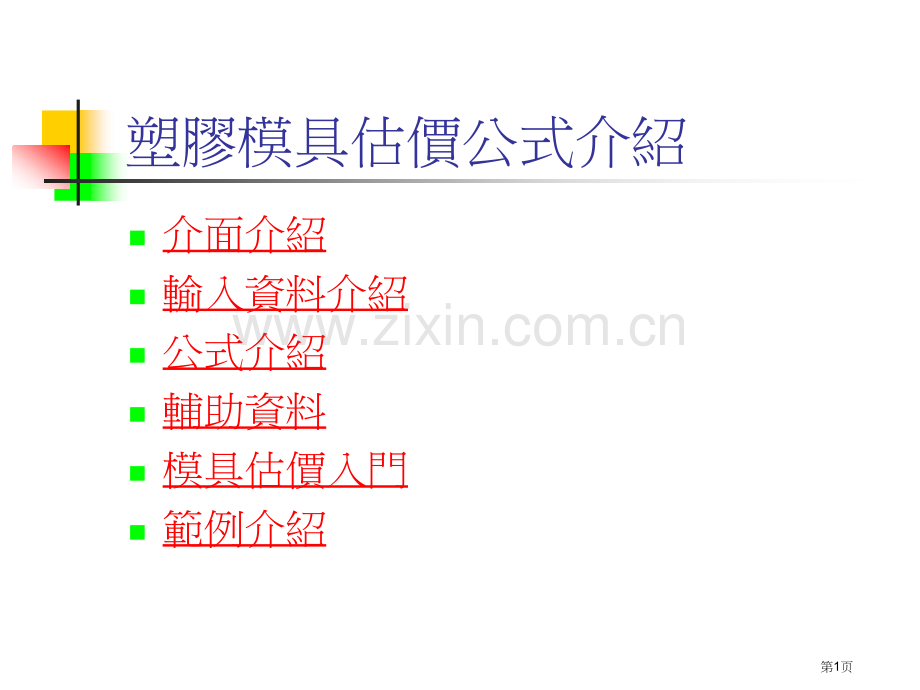

塑膠模具估價公式介紹n介面介紹n輸入資料介紹n公式介紹n輔助資料n模具估價入門n範例介紹第1页介面介紹第2页輸入資料介紹（一）n估價編號：12036(九月份第八套估價）n機種，產品名稱，產品材質：由客戶決定n模穴數：由模具廠及客戶決定n產品尺寸：依產品長，寛，高最大值輸入（注意PL面）n投影面積：公式自動換算n體積（V）：長寛高n平均肉厚：依成品大面積肉厚為輸入值n模板數：由模具廠決定（亦有客戶指定）第3页輸入資料介紹（二）n材質：指公母模仁材質，不一样材質，不一样價格（輔助資料）n重量：指模仁重量，公式自動換算（）n價格：指模仁價，公式自動換算（）n材質加工費：指模仁加工費，公式自動換算（）n模座（含加工）：指模座材料費及加工費公式自動換算（）第4页輸入資料介紹（三）n設計費：自動生產價格，公式（）n五金鋼材：自動生產價格，公式（）n滑塊：材質與模仁同，個數為變數值，由產品外觀面倒勾決定，單價按尺寸大小分三等級，(輔助資料)n斜頂：材質固定為FDAC，個數為變數值，由產品內觀面倒勾決定，單價為定值n熱澆道：通常由客戶決定，個數為澆口數，單價為定值（亦可由品牌決定）n油壓缸：特殊機構使用，個數及單價另議第5页輸入資料介紹（四）n綜合價：設計費五金鋼材滑塊斜頂熱澆道油壓缸之總價n模具壽命：以生產模數分三等級，輔助資料（）n模具精度：以公差精度分三等級，輔助資料（）n模具複雜度：以產品複雜度分三等級，輔助資料（）n成本總價：公式自動換算（）n利潤20%：公式自動換算（）n管銷15%:公式自動換算（）n總價100%:公式自動換算（）第6页公式介紹（一）n公式（）：重量：指模仁重量：n算式：(C5*SQRT(I3)+100)*(D5*SQRT(I3)+100)*(E5+80)*7.8/1000000nC5：產品長度nD5：產品寛度nE5：產品高度nSQRT(I3)：模穴數開根號n7.8：鋼鐵密度n100：公母模腔双邊預留量n80：公母模腔高度預留量n1000000：單位換算系數回原頁第7页公式介紹（二）n公式()：價格：指模仁價：n算式：F7*80nF7：模仁重量n80：模仁等級單價（輔助資料）回原頁第8页公式介紹（三）n公式（）：材質加工費：指模仁加工費：n算式：G7+F7*100*SQRT(I3)nG7：模仁價nF7：模仁重n100：加工系數n*SQRT(I3)：模穴系數（模穴數開根號）回原頁第9页公式介紹（四）n公式（）：指模座材料費及加工費：n算式：(C5*SQRT(I3)+160)*(D5*SQRT(I3)+160)*(E5+80)*I5/3/1000nC5：產品長度nD5：產品寛度nE5：產品高度nSQRT(I3)：模穴數開根號nI5：模板數n160：公母模腔双邊預留量n80：公母模腔高度預留量n3/100：加工系數回原頁第10页公式介紹（五）n公式（）：設計費：n算式：(C5+D5+E5)/12*80+D13*2*80+D14*2*80+D15*2*80+D16*2*80+D17*2*80+1500nC5，D5，E5：產品長，寛，高n12：設計費系數n80：每小時工時nD13，D14，D15，D16，D17：機構個數n*80：小時工時費n1500：設計基本費用回原頁第11页公式介紹（六）n公式（）：五金鋼材：n算式：H7/10+250n7：模仁加工費n10：鋼材費用系數n250：五金鋼材基本費用回原頁第12页公式介紹（七）n公式（）：成本總價：n算式：(C8+H7+H11)*(C19+E19+G19)/3nC8：模座材質及加工費nH7：模仁材質及加工費nH11：綜合價nC19：模具壽命nE19：模具精度nG19：產品複雜度回原頁第13页公式介紹（八）n公式（）：利潤20%：n算式：C23*0.2nC23：總價n0.2：20%利潤回原頁第14页公式介紹（九）n公式（）：管銷15%：n算式：C23*0.15nC23：總價n0.15：15%利潤回原頁第15页公式介紹（十）n公式（）：總價100%：n算式：C20*(1/0.65)nC20：成本總價n0.65：65%成本價回原頁第16页n公母模仁材質：依材質區分價格n變數欄：G7(價格：F7*模仁價)n比如：材質為料nD7=P20nG7=F7*25n材質為NAK80料nD7=NAK80n G7=F7*80輔助資料（一）回原頁第17页輔助資料（二）n滑塊：材質與模仁同，依倒勾最大長度區分大小n變數欄：C13(材質：材質與模仁同)n D13D13(個數：看倒勾數量)nE13(單價：分三等級，以下所表示)等級單價：HK倒勾長度回原頁第18页輔助資料（三）n：模具壽命：以生產模數分三等級n比如客人要求模具須承受30萬PCS，則在欄位輸入值為“1.2”nPS.若遇加玻籤或酸性較強塑料則統一輸入“1.5”回原頁第19页輔助資料（四）n：模具精度：以公差或滑塊斜梢裝配分三等級n比如圖紙上為CLASS A級公差，則為欄，輸入值為“1.3”，若為CLASS B級公差，則為欄，輸入值為“1”n若有滑塊或斜梢裝配者，亦定義輸入值為“1.3”回原頁第20页輔助資料（五）n：模具複雜度：以產品曲面複雜度分三等級n級別區分以下所表示回原頁第21页模具估價入門n了解客戶產品產量，以決定穴數及模具壽命n了解產品外觀限制，以決定進澆點及模板數n了解產品塑料物性，以決定公母模仁材質n了解產品機構位置，以決定斜梢滑塊數量n了解產品尺寸公差，以決定模具精度第22页範例介紹面板n面板n產品材質：PC+ABSn產品尺寸：428*218*50n因產量不大，且成品尺寸較大，故模穴採一穴藍色為成品母模分模倒勾處處第23页範例介紹面板n因進澆點採多點進澆，且表面不可有進澆點痕跡，故採用三板模模具n表面咬花，塑料含酸性成份不高，故模仁採用P20預硬鋼藍色為成品公模分模倒勾處第24页範例介紹面板n就模具機構而言，母模倒勾有兩處，公模有七處；母模採滑塊處理（一為大滑塊，一為小滑塊）公模採斜梢處理藍色為成品分模倒勾處處第25页範例介紹面板n模具壽命基數為1n模具精度基數為1.3（有機構裝配）n模具複雜度基數1.5(全曲面多孔）藍色為成品公模倒勾處第26页範例介紹面板n綜合以上資料，輸入公式：第27页範例介紹面板n由以上公式得知n成本總價為91370n利潤20%為28114n管銷15%為21085n總價100%=140569HK(未含稅）第28页
