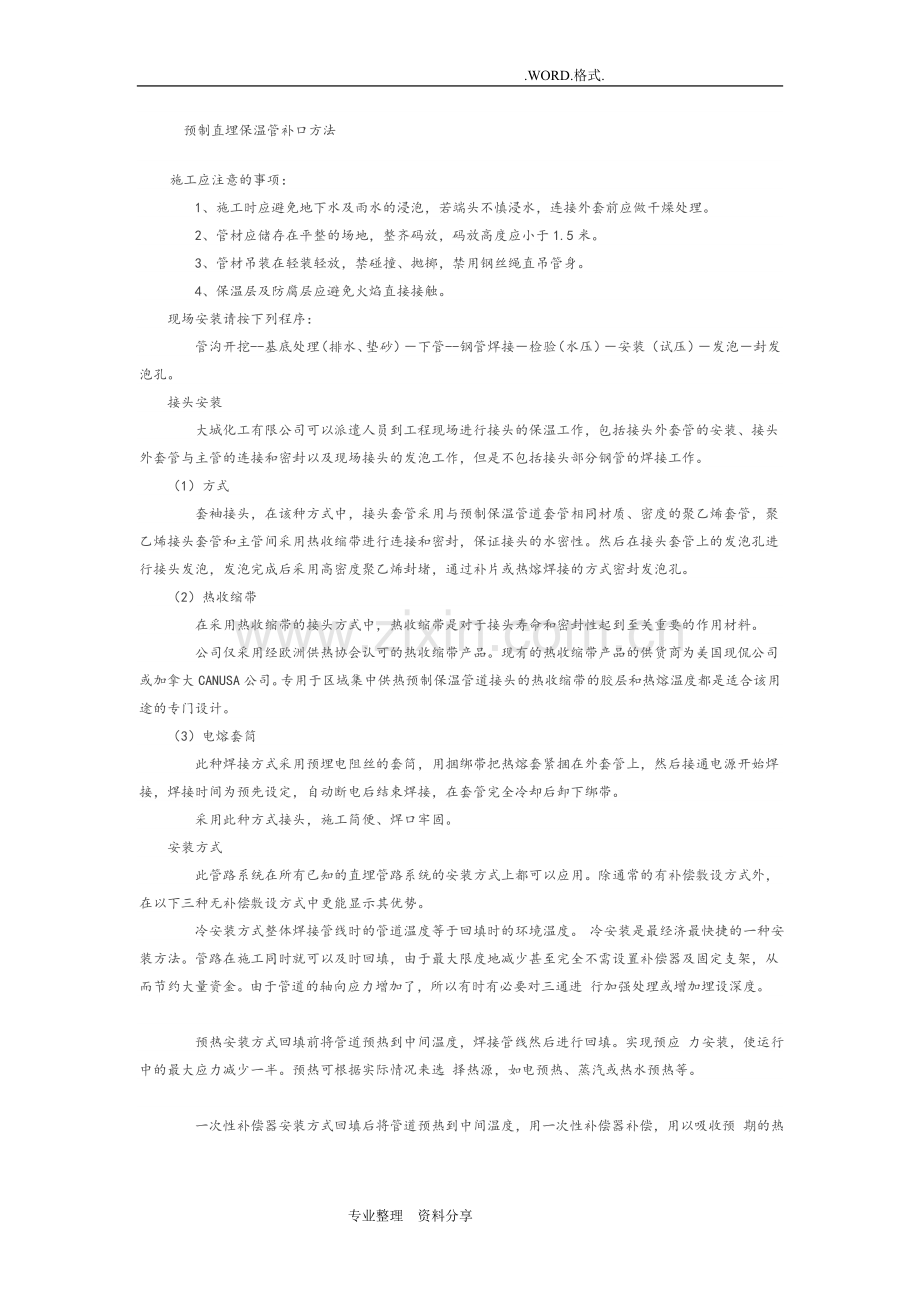

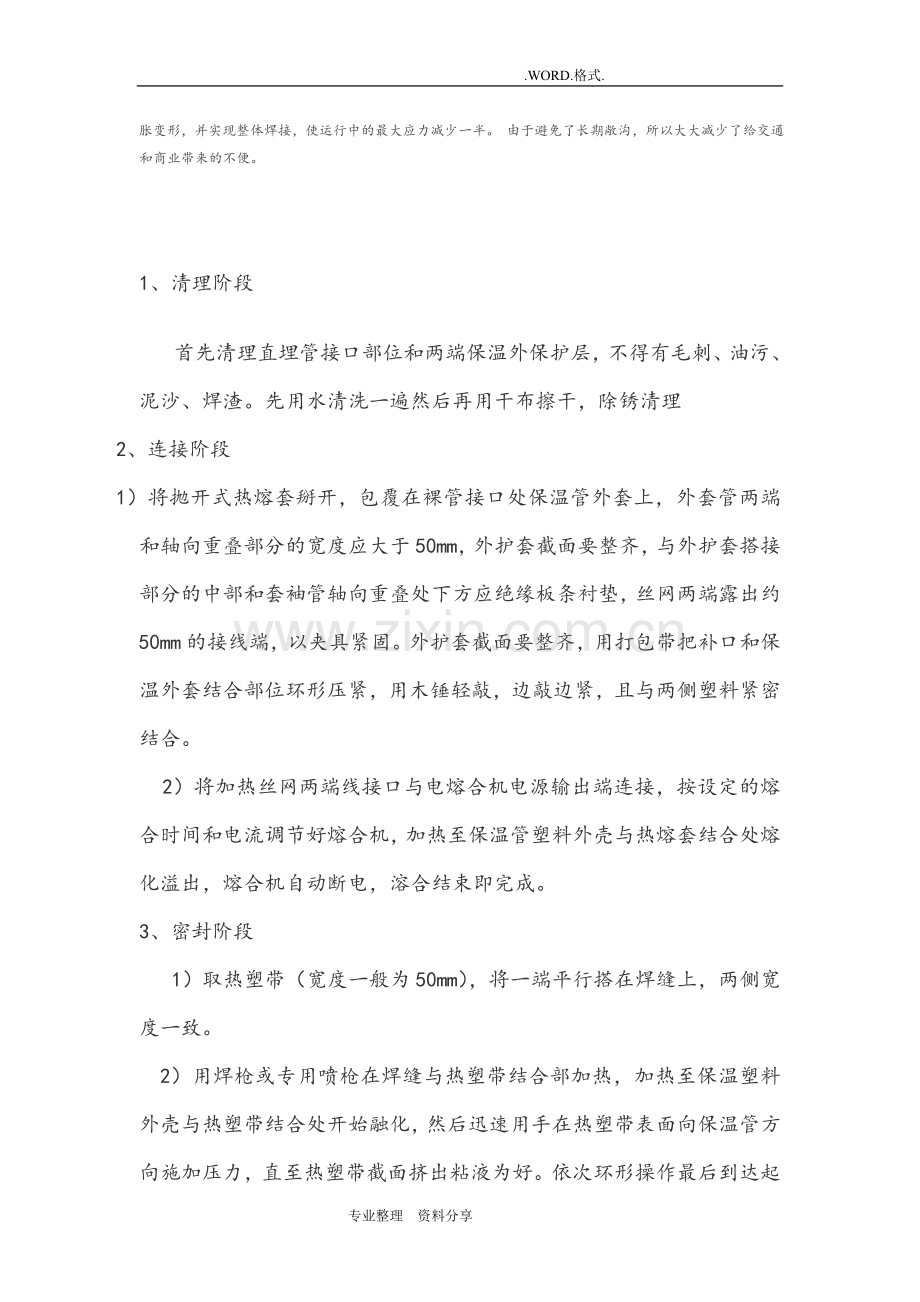

.WORD.格式. 预制直埋保温管补口方法施工应注意的事项：1、施工时应避免地下水及雨水的浸泡，若端头不慎浸水，连接外套前应做干燥处理。2、管材应储存在平整的场地，整齐码放，码放高度应小于1.5米。3、管材吊装在轻装轻放，禁碰撞、抛掷，禁用钢丝绳直吊管身。4、保温层及防腐层应避免火焰直接接触。现场安装请按下列程序：管沟开挖-基底处理（排水、垫砂）下管-钢管焊接检验（水压）安装（试压）发泡封发泡孔。接头安装大城化工有限公司可以派遣人员到工程现场进行接头的保温工作，包括接头外套管的安装、接头外套管与主管的连接和密封以及现场接头的发泡工作，但是不包括接头部分钢管的焊接工作。（1）方式套袖接头，在该种方式中，接头套管采用与预制保温管道套管相同材质、密度的聚乙烯套管，聚乙烯接头套管和主管间采用热收缩带进行连接和密封，保证接头的水密性。然后在接头套管上的发泡孔进行接头发泡，发泡完成后采用高密度聚乙烯封堵，通过补片或热熔焊接的方式密封发泡孔。（2）热收缩带在采用热收缩带的接头方式中，热收缩带是对于接头寿命和密封性起到至关重要的作用材料。公司仅采用经欧洲供热协会认可的热收缩带产品。现有的热收缩带产品的供货商为美国现侃公司或加拿大CANUSA公司。专用于区域集中供热预制保温管道接头的热收缩带的胶层和热熔温度都是适合该用途的专门设计。（3）电熔套筒此种焊接方式采用预埋电阻丝的套筒，用捆绑带把热熔套紧捆在外套管上，然后接通电源开始焊接，焊接时间为预先设定，自动断电后结束焊接，在套管完全冷却后卸下绑带。采用此种方式接头，施工简便、焊口牢固。安装方式此管路系统在所有已知的直埋管路系统的安装方式上都可以应用。除通常的有补偿敷设方式外， 在以下三种无补偿敷设方式中更能显示其优势。冷安装方式整体焊接管线时的管道温度等于回填时的环境温度。 冷安装是最经济最快捷的一种安装方法。管路在施工同时就可以及时回填，由于最大限度地减少甚至完全不需设置补偿器及固定支架，从而节约大量资金。由于管道的轴向应力增加了，所以有时有必要对三通进 行加强处理或增加埋设深度。预热安装方式回填前将管道预热到中间温度，焊接管线然后进行回填。实现预应 力安装，使运行中的最大应力减少一半。预热可根据实际情况来选 择热源，如电预热、蒸汽或热水预热等。一次性补偿器安装方式回填后将管道预热到中间温度，用一次性补偿器补偿，用以吸收预 期的热胀变形，并实现整体焊接，使运行中的最大应力减少一半。 由于避免了长期敞沟，所以大大减少了给交通和商业带来的不便。1、清理阶段首先清理直埋管接口部位和两端保温外保护层，不得有毛刺、油污、泥沙、焊渣。先用水清洗一遍然后再用干布擦干，除锈清理2、连接阶段1）将抛开式热熔套掰开，包覆在裸管接口处保温管外套上，外套管两端和轴向重叠部分的宽度应大于50mm，外护套截面要整齐，与外护套搭接部分的中部和套袖管轴向重叠处下方应绝缘板条衬垫，丝网两端露出约50mm的接线端，以夹具紧固。外护套截面要整齐，用打包带把补口和保温外套结合部位环形压紧，用木锤轻敲，边敲边紧，且与两侧塑料紧密结合。2）将加热丝网两端线接口与电熔合机电源输出端连接，按设定的熔合时间和电流调节好熔合机，加热至保温管塑料外壳与热熔套结合处熔化溢出，熔合机自动断电，溶合结束即完成。3、密封阶段1）取热塑带（宽度一般为50mm），将一端平行搭在焊缝上，两侧宽度一致。2）用焊枪或专用喷枪在焊缝与热塑带结合部加热，加热至保温塑料外壳与热塑带结合处开始融化，然后迅速用手在热塑带表面向保温管方向施加压力，直至热塑带截面挤出粘液为好。依次环形操作最后到达起点处，最后与起点搭接50mm处截断热塑带，检查热熔情况，如有接触不实处再用塑料焊枪在热塑带表面加温用手加压直至挤出粘液。4、注料阶段1）用直径25mm的开孔器在补扣外护套一端开一个注料孔，另一端锥一小放气孔。2）按补扣需保温发泡空间计算发泡剂用量，设定发泡机程序，开动机器注料。主料完毕取封堵迅速把注料孔封死，然后观察放气孔直至泡沫益处，清除溢出泡沫用密封胶封死。如放气孔没有泡沫溢出说明保温材料没有填充完全，用开孔器把检查孔开大改为注料孔，根据空间重新注料注满，用密封堵封死。5.最后整体检验保温管补口质量。1）检查补扣表面热塑带粘结 2）表面完整清洁防腐热收缩套与聚乙烯防腐层的搭接宽度不小于100mm，补口搭接处的聚乙烯层应打磨至表面粗糙，其端部进行坡口处理，坡角不大于30度，成活后表面不能有碳化现象热缩带知名厂家：西普（贵） 达胜 长园 双流一、 热熔套袖补口 直径小于200mm的外护套管，一般采用套袖补口方式 该方式操作简便，且成本低廉二、电热熔套补口 直径大于200mm的外护套管，一般采用电热熔套补口 该方式成本较高，但工程质量更有保障，目前各大热力公司均电热熔套电热熔套补口操作规程1、 选择与管道相对应的电热熔套2、 将管道和电热熔套上的杂物清除干净3、 用U型夹钳和不锈钢扣带将三创电热熔套密实的扣在外夹克管上4、 将三创电热熔焊机的输出线端的夹子与三创电热熔套的连接线头相连接5、 在电热熔焊机上设定好时间和档位，根据操作规程进行焊接6、 焊接时间结束时蜂鸣器鸣响，电源自动断开，取下连接线夹子7、 冷却：冷却时间夏天15-20分钟，冬天10-15分钟，此时，电热熔套就和外护套管粘接在一起8、 在电热熔套的上方一端打一个大约直径30mm的注料孔，另一端打一个同样大小的出气孔。9、 把聚氨酯混合料搅拌均匀倒入注料孔中，或者用发泡机直接注入10、待发泡完成后，用专用堵塞密封即可直埋管现场补口直埋管补口工艺分为包裹方式、热熔套方式、套袖方式进行现场补口施工，详细工艺参见海门直埋管补口工艺流程。直埋管补口包裹方式（1）取热塑带（宽度一般为50mm），将一端平行搭在焊缝上，两侧宽度一致。（2）用焊枪或专用喷枪在焊缝与热塑带结合部加热，加热至保温塑料外壳与热塑带结合处开始融化，然后迅速用手在热塑带表面向保温管方向施加压力，直至热塑带截面挤出粘液为好。依次环形操作最后到达起点处，最后与起点搭接50mm处截断热塑带，检查热熔情况，如有接触不实处再用塑料焊枪在热塑带表面加温用手加压直至挤出粘液。直埋管补口热熔套方式（1）将抛开式热熔套掰开，包覆在裸管接口处保温管外套上，外套管两端和轴向重叠部分的宽度应大于50mm，外护套截面要整齐，与外护套搭接部分的中部和套袖管轴向重叠处下方应绝缘板条衬垫，丝网两端露出约50mm的接线端，以夹具紧固。外护套截面要整齐，用打包带把补口和保温外套结合部位环形压紧，用木锤轻敲，边敲边紧，且与两侧塑料紧密结合。（2）将加热丝网两端线接口与电熔合机电源输出端连接，按设定的熔合时间和电流调节好熔合机，加热至保温管塑料外壳与热熔套结合处熔化溢出，熔合机自动断电，溶合结束即完成。直埋管补口套袖方式先将保温管一侧套袖管平移至焊接好的裸管部位，与两端保温外管搭接长度应大于50 mm。2）用塑料焊枪在套管两端截面和保温管外壳环形焊接，以焊条撕不动为合格。直埋蒸汽保温管补口1、蒸气直埋保温管接口处的结构与管网的直管段结构应相同。2、保温层的敷设均为复合型，其中主保温层根据型号可分为高温和普通型。接头端均留有错缝台，安放前填塞错缝台的填料清除，分层安放，包覆要平整充实，以打包带扎紧，外用铝箔反热层包覆。3、当保温管外护套为钢外套时，因外管接口需焊接，包覆好保温材料后，将外钢套割成两片半圆的瓦片，打好坡口与直管段的外钢套焊牢。4、清除焊渣、焊药皮及保温管外钢套上烧焦的防腐残渣。按直埋管外钢套的防腐要求对接口及焊口做外防腐。5、做好隐蔽工程记录。 专业整理 资料分享
