乌兰察布城区网格3质差网格质量提升方案调整前后对比.docx

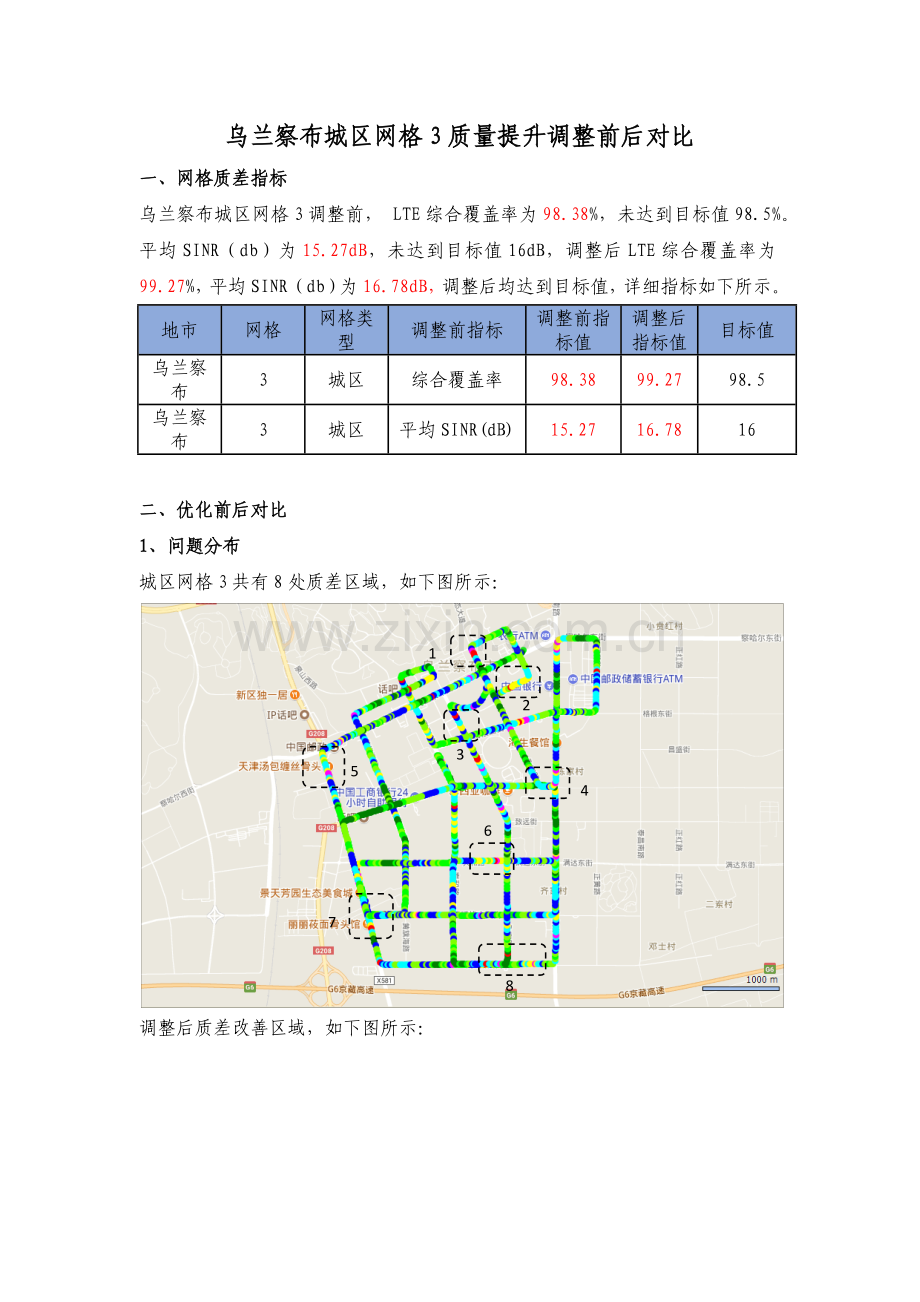

乌兰察布城区网格3质量提升调整前后对比一、网格质差指标乌兰察布城区网格3调整前， LTE综合覆盖率为98.38%，未达到目标值98.5%。平均SINR（db）为15.27dB，未达到目标值16dB，调整后LTE综合覆盖率为99.27%，平均SINR（db）为16.78dB，调整后均达到目标值，详细指标如下所示。地市网格网格类型调整前指标调整前指标值调整后指标值目标值乌兰察布3城区综合覆盖率98.3899.2798.5乌兰察布3城区平均SINR(dB)15.2716.7816二、优化前后对比1、 问题分布城区网格3共有8处质差区域，如下图所示： 67854321调整后质差改善区域，如下图所示：2、调整明细（要求具体问题点调整方案合理可行）序号问题现象问题分析调整方案1SINR差无主覆盖小区，重叠覆盖和MOD3干扰严重对调集宁白泉山-ZLHF-1/3小区PCI，调整集宁新区联通-ZLHF-3机械下倾角6-10，调整集宁消防队-ZLHF-3方位角20至302SINR差越区覆盖导致MOD3干扰严重集宁消防队-ZLHF-3越区覆盖，电子倾角由6调整至8，控制覆盖；集宁新区联通-ZLHF-2电子倾角由6调整至8，控制覆盖；3SINR差MOD3干扰集宁教育局-ZLHF-3背向覆盖，机械倾角由6调整至8，集宁消防队-ZLHF-2越区覆盖，电子倾角由6调整至84SINR差无主服小区，重叠覆盖严重调整集宁广电-ZLHF-3机械倾角4至6，调整集宁广电-ZLHF-2方位角89至130，调整集宁维邦世基-ZLHF-1电子倾角6至85SINR差MOD3干扰核查添加集宁厚德酒店-ZLHF-2与集宁新区锦江之星-ZLHF-3的邻区（已添加）；调整集宁水岸雅苑-ZLHF-2电子下倾角6至86SINR差无主服小区，重叠覆盖和MOD3干扰严重调整集宁冷冻厂-ZLHF-1电子下倾角3至6，调整集宁边防支队-ZLHF-2电子下倾角6至8，集宁怀远南路与满达西街路口小基站1-ZLHF-1电子下倾角0至37SINR差MOD3干扰对调集宁哈佛阳光-ZLHF-1/3小区PCI，并调整集宁哈佛阳光-ZLHF-1机械下倾角3至5 8SINR差重叠覆盖调整集宁永安路小学-ZLHF-2机械下倾角2至4，集宁哈佛阳光-ZLHF-2机械下倾角5至8，调整集宁冷冻厂-ZLHF-3机械下倾角5至10，电子下倾角3至63、具体方案及优化前后对比3.1问题描述：泉山西路与生态大道交叉口路段，信号杂乱，无主覆盖小区，重叠覆盖和MOD3干扰严重，SINR较差。问题分析：在泉山西路与生态大道交叉口路段，存在集宁白泉山-ZLHF-2、集宁白泉山-ZLHF-3、集宁消防队-ZLHF-3、集宁新区联通-ZLHF-3、集宁旧雪原乳业-ZLHF-3信号，且在该路段各小区信号强度均在-90dbm左右，信号杂乱，导致该路段无主覆盖信号，小区间重叠覆盖同频干扰严重，导致SINR、综合覆盖率较差。优化措施：对调集宁白泉山-ZLHF-1/3小区PCI，规避MOD3干扰；调整集宁新区联通-ZLHF-3机械下倾角6-10，调整集宁消防队-ZLHF-3方位角20至30，控制其他小区覆盖，使用集宁白泉山-ZLHF-3小区作为主覆盖小区。优化后对比：调整后SINR显著提高，平均SINR提升6dB，调整后SINR如下图所示.3.2问题描述：在集宁博物馆-ZLHF-2小区主覆盖方向，站点间MOD3干扰严重，导致该路段SINR较差。问题分析：在集宁博物馆-ZLHF-2小区主覆盖道路，集宁消防队-ZLHF-3越区覆盖，且集宁消防队-ZLHF-3、集宁新区联通-ZLHF-2与集宁博物馆-ZLHF-2小区存在PCI模3干扰，小区间电平相差不大，信号强度在-90dbm左右， MOD3干扰问题导致该路段SINR、综合覆盖率较差。优化措施：集宁消防队-ZLHF-3越区覆盖，电子倾角由6调整至8，控制覆盖，规避MOD3干扰；集宁新区联通-ZLHF-2电子倾角由6调整至8，控制覆盖，规避模3问题；调整后该路段使用集宁博物馆-ZLHF-2作为主覆盖小区。优化后对比：调调整后SINR显著提高，平均SINR提升7dB，调整后SINR如下图所示.3.3问题描述：永安路与格根西街交叉口路段，站点间MOD3干扰严重，导致该路段SINR较差。 问题分析：集宁教育局-ZLHF-3和集宁消防队-ZLHF-2背向覆盖，导致与主覆盖小区集宁区委北-ZLHF-2出现严重MOD3干扰，导致该路段SINR、综合覆盖率较差。优化措施：调整集宁教育局-ZLHF-3机械倾角由6调整至8，抑制背向覆盖；集宁消防队-ZLHF-2电子倾角由6调整至8，抑制背向覆盖。优化后对比：调整后SINR显著提高，平均SINR提升10dB，调整后SINR如下图所示.3.4问题描述：在工农南路与杜尔伯特东街交叉口路段，信号杂乱，重叠覆盖严重，SINR较差。问题分析：该路段集宁广电-ZLHF-3背向覆盖，且电平在-90dbm左右，与集宁维邦世基-ZLHF-1小区间重叠覆盖严重，导致该路段SINR、综合覆盖率较差。优化措施：调整集宁广电-ZLHF-3机械倾角4至6，控制背向覆盖；调整集宁维邦世基-ZLHF-1电子倾角6至8，抑制重叠覆盖；优化后对比：调整后SINR显著提高，平均SINR提升11dB，调整后SINR如下图所示。3.5问题描述：在察哈尔西街与杜尔伯特路交叉口路段，小区间存在MOD3干扰及切换不及时问题，导致该路段SINR较差。问题分析：该路段主要由集宁厚德酒店-ZLHF-2小区覆盖，测试过程中，UE测量到邻区集宁新区锦江之星-ZLHF-3，但未能及时切出，导致与集宁水岸雅苑-ZLHF-2小区MOD3干扰，导致该路段SINR、综合覆盖率较差。优化措施：核查添加集宁厚德酒店-ZLHF-2与集宁新区锦江之星-ZLHF-3的邻区，同时调整集宁水岸雅苑-ZLHF-2电子下倾角6至2。优化后对比：调整后SINR显著提高，平均SINR提升16dB，调整后SINR如下图所示3.6问题描述：兴和路与永安路交叉口路段，信号杂乱，无主覆盖小区，重叠覆盖和MOD3干扰严重，SINR较差。问题分析：兴和路与永安路交叉口路段，UE占用集宁冷冻厂-ZLHF-1小区信号，该路段存在集宁塞上江南西-ZLHF-3（PCI:222）、集宁边防支队-ZLHF-2(PCI:334)、集宁植物园-ZLHF-2(PCI:58)、集宁怀远南路与满达西街路口小基站1-ZLHF-1小区信号，信号杂乱重叠覆盖及MOD3干扰严重导致该路段SINR、综合覆盖率较差。优化措施：调整集宁冷冻厂-ZLHF-1电子下倾角3至6，调整集宁边防支队-ZLHF-2电子下倾角6至8，使用集宁植物园-ZLHF-2(PCI:58)为主覆盖小区，集宁怀远南路与满达西街路口小基站1-ZLHF-1电子下倾角0至3。优化后对比：调整后SINR显著提高，平均SINR提升13dB，调整后SINR如下图所示。3.7问题描述：在杜尔伯特路与布拉格西街交叉口北路段，存在MOD3干扰，S导致该路段SINR、综合覆盖率较差。问题分析：杜尔伯特路与布拉格西街交叉口北路段，UE占用集宁景天芳园南-ZLHF-3小区，RSRP在-80dbm左右，与集宁哈佛阳光-ZLHF-1小区存在模3干扰，导致该处SINR为负值。优化措施：对调集宁哈佛阳光-ZLHF-1/3小区PCI，规避MOD3干扰；并调整集宁哈佛阳光-ZLHF-1机械下倾角3至5，控制覆盖。优化后对比：调整后SINR显著提高，平均SINR提升3dB，调整后SINR如下图所示。3.8问题描述：布拉格西街与永安路交叉口西路段，信号杂乱，重叠覆盖导致SINR较差。问题分析：布拉格西街与永安路交叉口西路段，UE占用集宁永安路小学南-ZLHF-1小区信号，该路段存在集宁永安路小学南-ZLHF-2、集宁哈佛阳光-ZLHF-2、集宁冷冻厂-ZLHF-3、集宁蒙中医院-ZLHF-3小区信号，且RSRP均在-87dbm左右，重叠覆盖严重导致该路段SINR、综合覆盖率较差。优化措施：调整集宁永安路小学-ZLHF-2机械下倾角2至4，集宁哈佛阳光-ZLHF-2机械下倾角5至8，调整集宁冷冻厂-ZLHF-3机械下倾角5至10，电子下倾角3至6。优化后对比：调整后SINR显著提高，平均SINR提升5dB，调整后SINR如下图所示。
