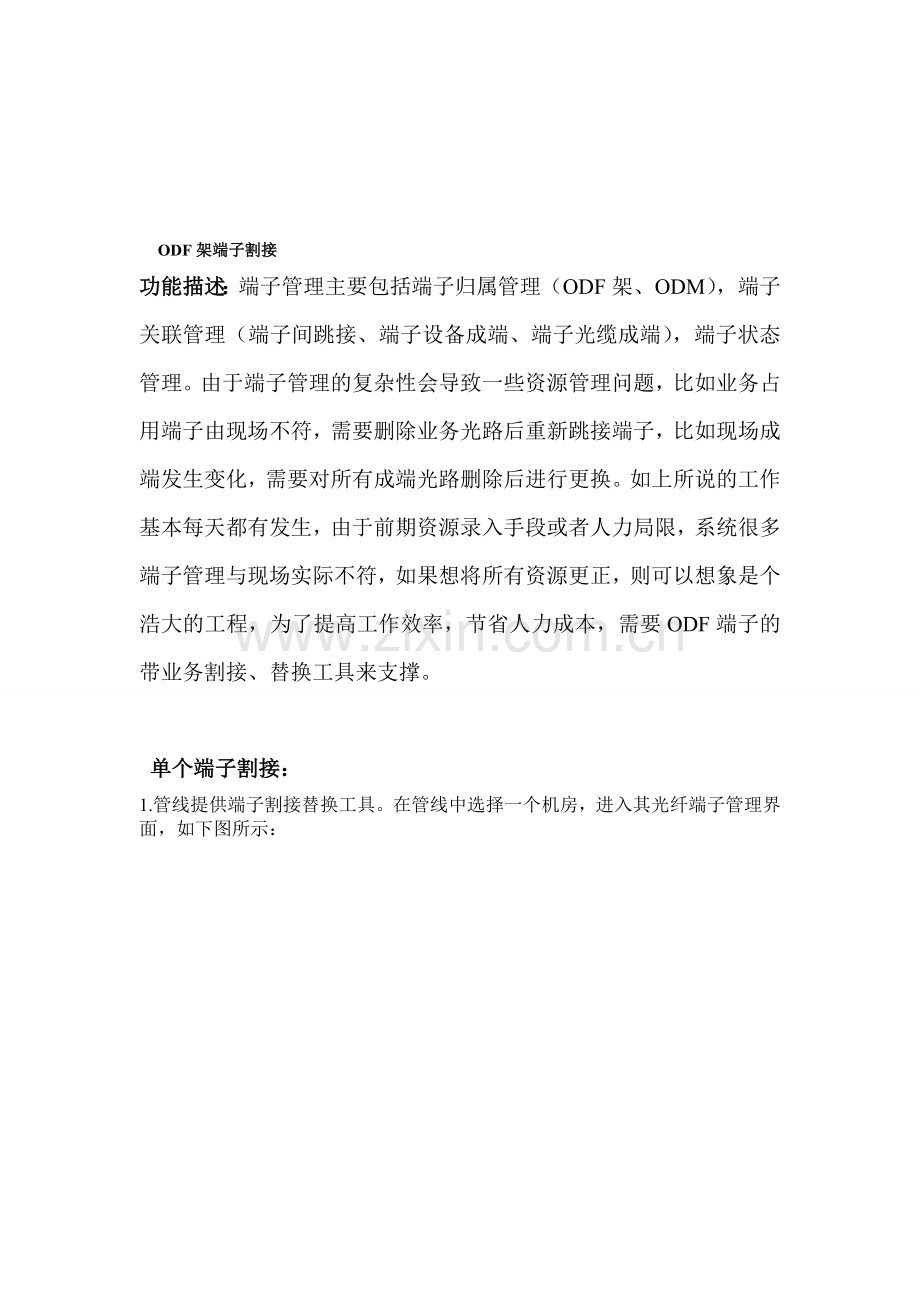

ODF架端子割接
功能描述：端子管理主要包括端子归属管理（ODF架、ODM），端子关联管理（端子间跳接、端子设备成端、端子光缆成端），端子状态管理。由于端子管理的复杂性会导致一些资源管理问题，比如业务占用端子由现场不符，需要删除业务光路后重新跳接端子，比如现场成端发生变化，需要对所有成端光路删除后进行更换。如上所说的工作基本每天都有发生，由于前期资源录入手段或者人力局限，系统很多端子管理与现场实际不符，如果想将所有资源更正，则可以想象是个浩大的工程，为了提高工作效率，节省人力成本，需要ODF端子的带业务割接、替换工具来支撑。

单个端子割接：
1.管线提供端子割接替换工具。在管线中选择一个机房，进入其光纤端子管理界面，如下图所示：

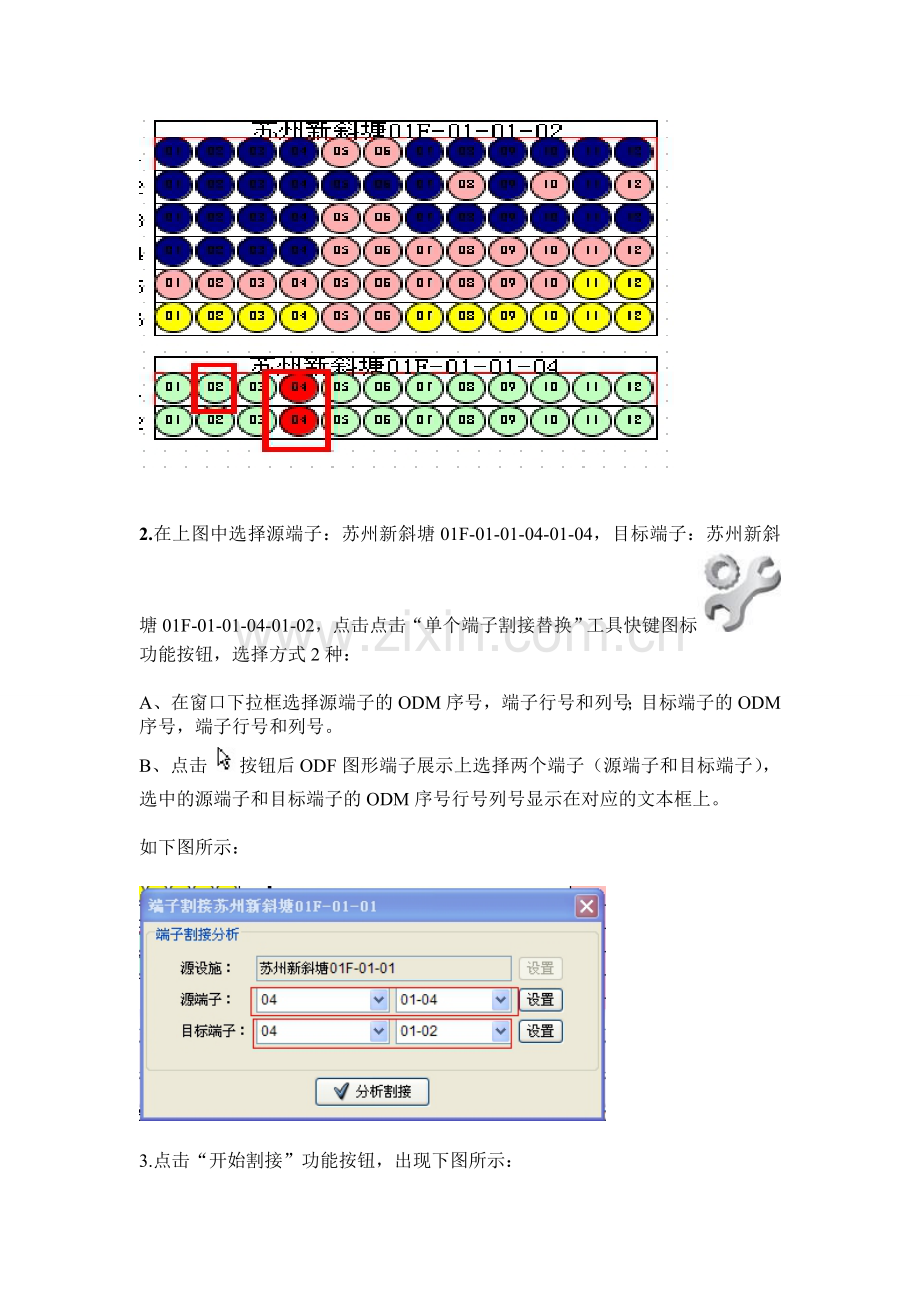

2.在上图中选择源端子：苏州新斜塘01F-01-01-04-01-04，目标端子：苏州新斜塘01F-01-01-04-01-02，点击点击“单个端子割接替换”工具快键图标功能按钮，选择方式2种：

A、在窗口下拉框选择源端子的ODM序号，端子行号和列号；目标端子的ODM序号，端子行号和列号。
B、点击按钮后ODF图形端子展示上选择两个端子（源端子和目标端子），选中的源端子和目标端子的ODM序号行号列号显示在对应的文本框上。

如下图所示：

3.点击“开始割接”功能按钮，出现下图所示：

4.然后点击下方的“分析”功能按钮（校验源端子和目标端子归属是否允许进行操作，源端子和目标必须为同一ODF架），会提示“可以进行割接操作”，接着点击“割接”功能按钮，如下图所示：

批量割接端子：
管线提供批量端子割接替换工具，选择源起始端子和割接端子数目，再选定目标起始端子和割接端子数目，则进行批量端子割接。

批量端子割接替换工具2处入口：

A:系统公共菜单-割接工具-批量端子割接替换工具。
B:光交或者ODF端子管理界面-割接工具-批量端子割接替换工具。

1. 在管线界面中选择两个有业务的端子：市区跨塘东02F-01-01-02-01-11，市区跨塘东02F-01-01-02-01-12，关联的光路编码：苏州跨塘东-苏州水星海事技术F001，如下图所示：

2. 把这两个端子更换成端为：市区跨塘东02F-01-01-02-02-11和市区跨塘东02F-01-01-02-02-12，首先点击“批量端子割接替换”工具快键图标，出现下图所示：

选择源起始端子和割接端子数目，再选定目标起始端子和割接端子数目。输入步长和顺序（正序/反序）。

3. 接着点击“分析割接”功能按钮，此处校验输入的步长即源端子的割接端子数和目标端子的割接端子数是否一致。批量端子替换要求两边端子数目必须一致，同时不允许端子出现重复。源端子组和目标端子组必须在同一ODF内。校验通过即可进入割接前分析窗口，否则无法进入割接分析，并提示”重新确认割接端子”。如下图所示：

从上面可看出端子成端从：市区跨塘东02F-01-01-02-01-11，市区跨塘东02F-01-01-02-01-12更换为：市区跨塘东02F-01-01-02-02-11和市区跨塘东02F-01-01-02-02-12，并且光路业务也迁移过来，没有任何影响。

ODM合并
管线资源管理系统提供ODM合并工具，选择两个源ODM进行合并操作，填写合并目标编号和规格。

ODM合并工具2处入口：

A:系统公共菜单-割接工具-ODM合并工具。
B:光交或者ODF端子管理界面-割接工具-ODM合并工具。

1.在管线界面中点击“ODM合并”功能按钮，系统弹出“ODM合并”窗口，选择源ODM和目标ODM。如下图所示：

2.然后点击“分析”功能按钮（源ODM和目标ODM规格是否合适，源ODM的行数和列数不可大于目标ODM的行数和列数。源ODM和目标ODM是否在同一个ODF。），弹出以下截图：

1. 接着点击“合并”功能按钮，如下图所示：

ODM拆分
管线资源管理系统提供ODM拆分工具，选择一个ODM进行拆分操作，填写拆分目标模块编号和目标规格。

ODM拆分工具2处入口：

A:系统公共菜单-割接工具-ODM拆分工具。
B:光交或者ODF端子管理界面-割接工具-ODM拆分工具。

1.在管线界面中点击“拆分工具”快键图标。系统弹出“ODM拆分”窗口，选择一个ODM进行拆分操作。如下图所示：

2.然后点击“分析”功能按钮（2个目标ODM的行数都不可大于源ODM的行数，2个目标ODM的列数之和都不可大于源ODM的列数）,如下图所示：

3.接着点击“合并”功能按钮

ODM扩容
管线资源管理系统提供ODM扩容工具，选择一个ODM进行扩容操作，填写目标规格。

ODM扩容工具2处入口：
A:系统公共菜单-割接工具-ODM扩容工具。
B:光交或者ODF端子管理界面-割接工具-ODM扩容工具。

1. 在管线界面中点击“扩容工具”快键图标。系统弹出“ODM扩容”窗口，选择一个ODM进行扩容操作。如下图所示：

2. 然后点击“分析”功能按钮（扩容的目标规格不小于源ODM规格），分析通过后，系统给出提示，并且“扩容”按钮由灰不可以变更为可用按钮提示，否则无法使用扩容按钮。弹出如下图所示：

3. 接着点击“扩容”功能按钮，如下图所示：

4.最后验证下，右击ODM：苏州跨塘东02F-01-01-03，打开其属性，看下ODM规格已修改为24*12，如下图所示：
