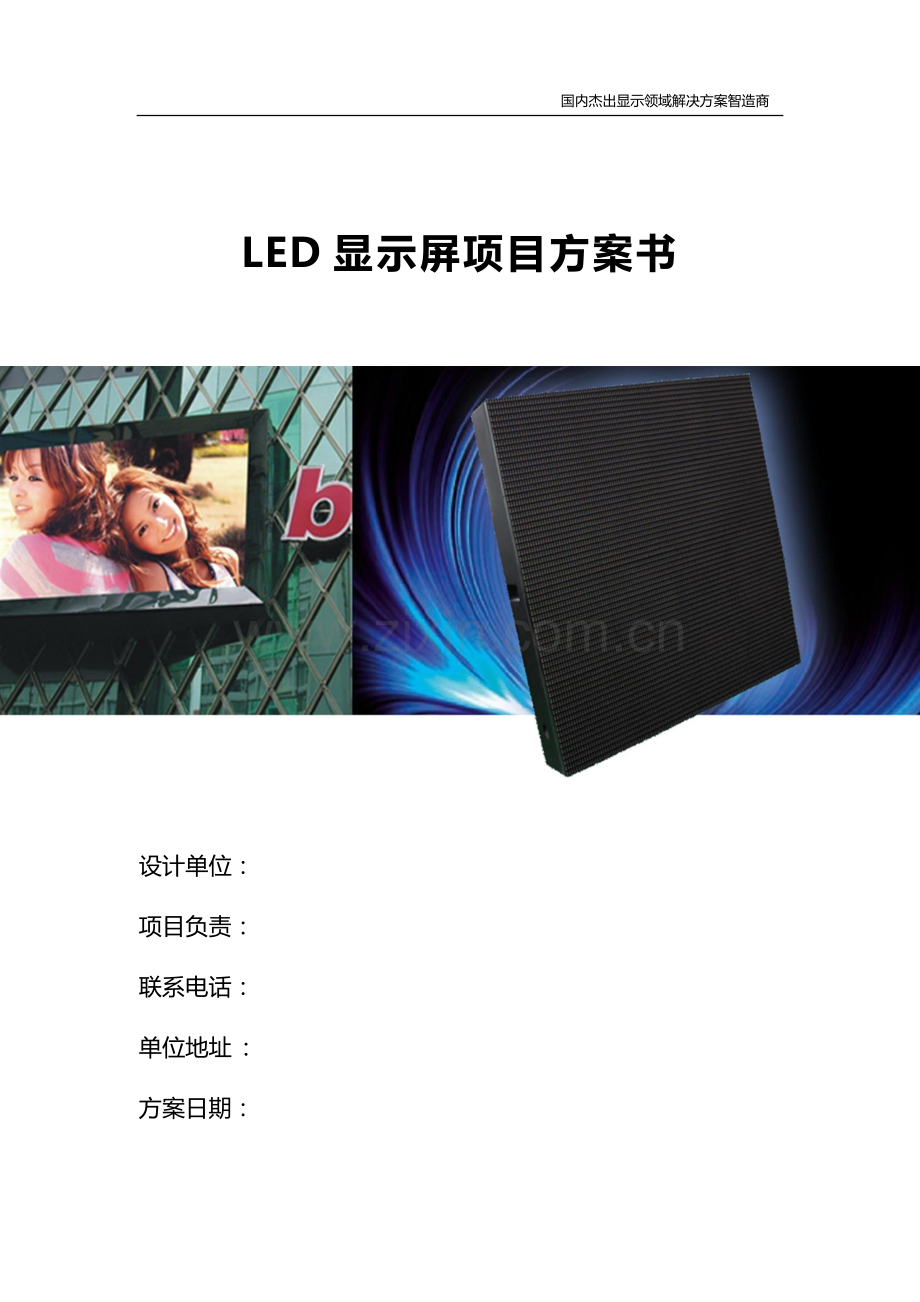

国内杰出显示领域解决方案智造商

LED显示屏项目方案书

设计单位：
项目负责：
联系电话：
单位地址 :
方案日期：

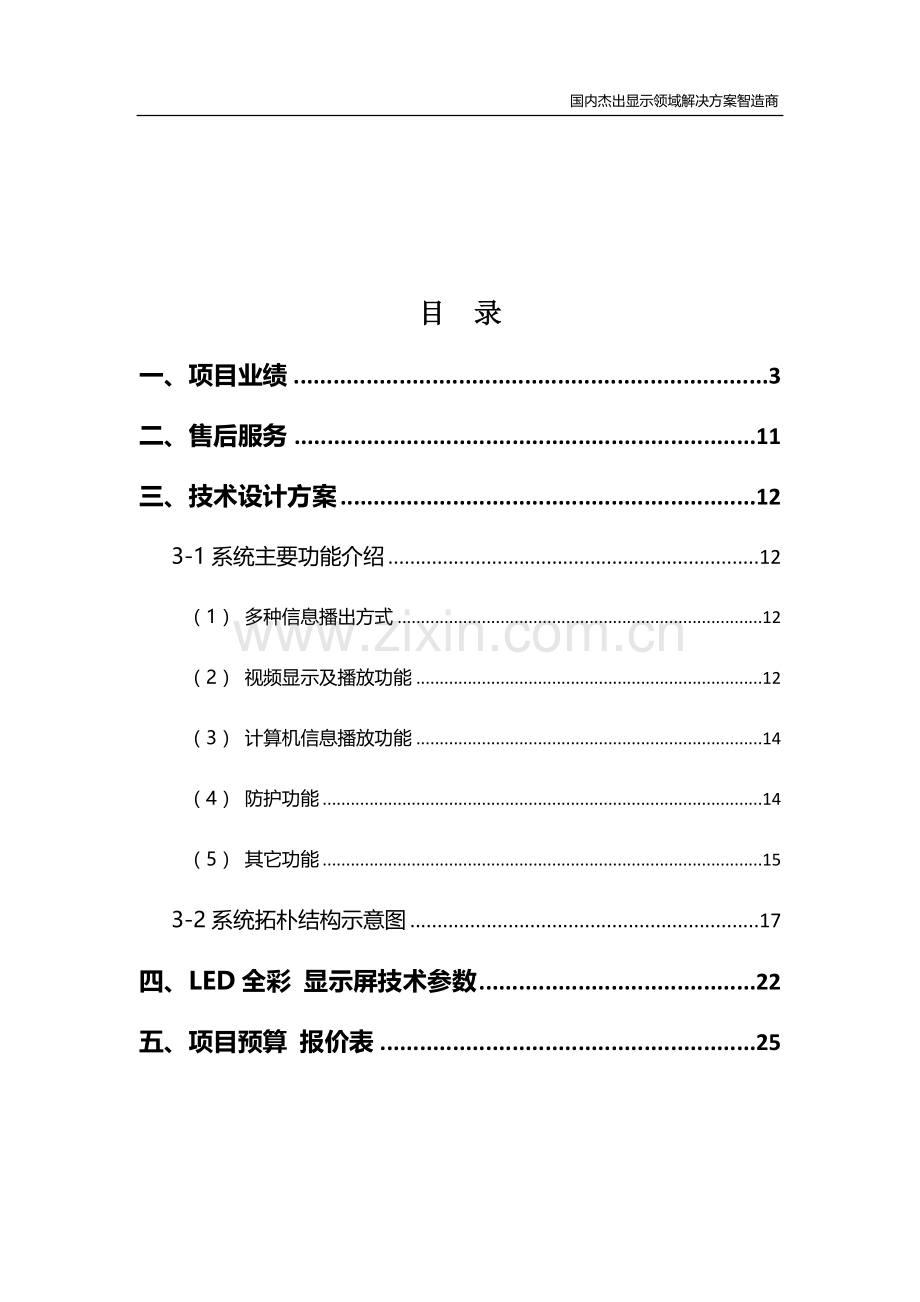

目 录
一、项目业绩 3
二、售后服务 11
三、技术设计方案 12
3-1系统主要功能介绍 12
（1） 多种信息播出方式 12
（2） 视频显示及播放功能 12
（3） 计算机信息播放功能 14
（4） 防护功能 14
（5） 其它功能 15
3-2系统拓朴结构示意图 17
四、LED全彩 显示屏技术参数 22
五、项目预算 报价表 25

国内杰出显示领域解决方案智造商
一、项目业绩
1.1.1舞台演艺屏：山西忻州市剧院

案例说明：室内QL6全彩60㎡，六块侧屏QL7.62全彩72㎡，竣工日期：2012年10月
1.1.2指挥中心屏：静乐政府大楼

案例说明：室内QL2.5全彩30㎡，2016年6月竣工
1.1.3酒店会议大厅舞台屏：晋中乌金山山外山酒店

案例说明：室内QL5全彩54平方，QL3全彩10平方，竣工时间：2014年7日
1.1.4酒店会议大厅舞台屏：朔州海悦酒店

案例说明：室内QL7.62全彩82平方，竣工日期：2013年4日
1.2.1娱乐场舞台演示屏：榆次乌金山欢乐谷

案例说明：户外QL16全彩500㎡，2015年10月竣工
1.2.2户外广告屏：忻州首开恒旺地产

案例说明：户外QL16全彩202平方，竣工时间：2013年8月
1.2.3户外广告屏：大同帝五大道

案例说明：户外QL16全彩173平方，竣工时间：2013年9月
1.2.3户外广告屏：朔州天宇购物中心

案例说明：户外QL16全彩110平方 竣工时间：2013年7月
1.2.4商业广告屏：忻动购物广场

案例说明：户外QL10全彩173平方 竣工时间：2015年11月
1.2.5小区宣传屏：恒大未来城

案例说明：户外QL10全彩60平方 竣工时间：2016年5月
1.2.6社区户外宣传屏：忻州光明小区

案例说明：户外QL10全彩40平方，竣工时间：2015年9月
1.2.7门头全彩屏：太原整形、口腔医院

案例说明：户外S10全彩16.9平方 竣工时间：2016年2月
1.2.8交通诱导屏：太原市区交通

案例说明：户外QL10\QL16双色，QL16全彩，竣工时间：进行中
1.2.9门楣屏：银行系统

案例说明：户外P10单色，竣工时间：进行中

二、售后服务
1、质保期限及质保期内服务措施
我们对提供的电子显示屏全免保修壹年，在保修期间不收取任何费用；终身维护，在免费保修期间，一切由于元器件质量原因或生产安装工艺原因引发的故障均可获得无条件的免费维修，但违反操作规程或某些不可抗拒的外部因素造成的故障不在免保之列，但只收取材料费。为保证对系统实施有效的保修维修维护服务，尽可能缩短系统停机时间，我们在任何时候都储备一定数量的备品和备件。坚持预防为主，质保期内，定期进行设备保养，检查电气设备和装置，并进行记录，防患于未然。
2、质保期外服务措施
对于免费保证期满后的服务我公司承诺：提供终生服务，在质量保证期过后，客户享有和质保期内同样优质的服务为了使客户使用放心我们在质保后只收取所换器件工本费。
3、售后服务响应时间
若显示屏出现问题，公司在接到用户通知后，在48小时内赶到现场维修。
4、其它服务承诺
公司负责免费为用户培训2名以上操作人员，使其能达到独立操作水平。
负责终身免费培训技术操作人员，用户无须为操作人员更换而当心设备的正常使用。

三、技术设计方案
3-1系统主要功能介绍
（1） 多种信息播出方式
n 可显示各种计算机信息，图形，图画及动画等；能纯视频显示计算机所能显示的一切内容，并能多任务、多窗口显示。
n 播放录像机、影碟机等视频节目；
n 实时显示视频图像，实现现场转播；
n 具有电视画面上叠加文字信息；可满足文艺表演的使用要求；
n 具有同时播放左右不同比例的画面及文字的功能；
n 有多种字体和字形可供选择，还可输入西班牙文、法文、德文、希腊文、俄文及日文等；
n 播出系统配有多媒体软件，可灵活输入及播出多种信息；
n 播出方式有单行左移，多行上移，左右拉，上下推，旋转，缩小，放大，等等二十多种方式；
（2） 视频显示及播放功能
n 通过显示卡的DVI（数字视频接口）输出，直接实现VGA与Video的信号转换；
n 通过显示卡的视频输入接口和音视频矩阵，能够输入DVD、VCD、录像机、摄像机、有线电视信号、数字高清电视信号、监控镜头等信号，并可实现现场转播；
n 显示屏可执行多窗口显示，可以实现多窗口信号叠加，且窗口位置和大小可任意设定；
n 各窗口的显示内容均可为不同的文字、图像、视频信号、动画或时间信息（如世界其它城市时间）；
n 支持各种节目表的编辑，通过与音视频矩阵的配合能够实现各种节目源的预约播放，并支持手动紧急节目插入功能；
n 多种时钟的显示方式，可由文字表示，也可由软件实现表盘方式表示等。
n 实时显示彩色视频图像，实时现场转播；高保真播放录像机、影碟机等视频节目；可在文艺表演时实时转播，或播放背景画面等；具有电视画面上叠加文字信息等功能。
n 可实现多窗口同时播放不同比例的画面及文字；
n 实时显示真彩色视频图像，实现现场转播；
n 播放录像机、影碟机（VCD、DVD、LD）、VCR输出的s端口和复合视频以及各种自制的基于PC的数字视频信号，支持PAL、NTSC、VGA等各种信号制式；
n 播放AVI、MOV、MPEG、DAT、VOB等所有计算机之错的各种格式的视频图像文件；
n 支持网络流媒体和视频点播（VOB）文件的播放；
n 支持数字高清电视信号的直接输入；
n 通过软件调节亮度、对比度、饱和度、色度；
n 具有图像降噪、增强及运动补偿功能；
n 具有重叠（VGA+Video）、影像（Video）、VGA三种显示模式；
n 具有Video影像压缩控制功能；
n 具有水平/垂直位置补偿功能；
n 具有视频非线性校正功能；
n 具有同步音频处理端口，能够满足本系统现场播放立体声音响的要求，并且在输入和输出上预留端口，能够场原有背景音乐兼容。
（3） 计算机信息播放功能
n 采用IPC（嵌入式工业级控制计算机）控制系统，具有计算机显示终端功能，播放软件集图形、图片、文字、二、三维动画片播放等功能于一体；
n 各项显示信息可由用户进行自由组合编辑，并支持节目表方式，将常规显示内容进行排列，每一显示内容可单独编辑，可自动定时播放或循环播放、自动切换等，也可由控制中心进行插播干预；
n 支持各种格式图形图像文件的播放。如：BMP、TGA、TIF、JPG、GIF、DIB等；
n 可显示中文（含繁体字）、英文、数字等多种文字和多种字体，并支持其它外文文字的显示，如日文、西班牙文、德文、法文、希腊文、拉丁文、俄文、韩文等外文；有多种字体和字型可供选择，除支持Windows提供的所有文字的字型、字体和图形外，还支持自造字、自造标志图案的显示；对文字可以进行无级放大、缩小、变形等操作；
n 具有丰富的播放方式，画面和文字播出方式有单行左移、多行上移、左右拉、上下推、旋转、缩小、放大、闪烁、飘雪、滚屏等多种方式，提供画面和文字的滚动、移动、中开、中合、闪烁、淡变、飞动显示、反白、百页窗飘雪等多种的显示方式；
n 用于国家政策、法规及服务承诺的宣传，同时能够实现天气预报信息的实时播放；
n 其它公众信息的发布功能。
（4） 防护功能
n 加装温度调节装置，配备大功率风扇，实现通风、降温，可以保证在南方高温天气下正常运行;
n 配电柜采用优质元器件，可防过流、短路、断路、过压、欠压等；
n 在屏体上取亮度信号，可进行亮度监测并可进行软件调节；
n 显示屏采用大功率风机，可有效防尘、防潮；
n 户外显示屏采用箱体结构，配合大功率风机，可有效防尘、防潮；
n 户外箱体采用特殊材料，并进行三防处理;线路板刷美国品牌三防漆，可有效实现三防。
n 在屏体内安装温湿度探测装置，可以在控制电脑上实时显示相关信息；
n 显示屏结构设计科学、单元板采用特殊设计，控制板卡自带信号防雷，可有效防静电、抗震动、抗雷击。
n 防静电设计
n 防工业（电磁）干扰
n 防震设计
n 防氧化
n 防燃烧
n 防高温（户外根据需要须加空调）
n 防雷（户外根据需要需加避雷器）
n 防水（户外根据需要可用密封箱体，正面防护可至IP65）
（5） 其它功能
n 配有网络接口，可与计算机联网，同时播出网络信息，实现网络控制；
n 具有声音接口，可达致声像同步。
n 本系统所有LED显示屏的电源开关控制要求能够实现远程上电，集中控制开关。
n 通过标准网络接口（RJ-45）和TCP/IP通讯协议等，提供支持以太网接入功能，既可以实现显示数据的网络采集，又为远程控制提供了条件；可与内部信息网相联，共享网络资源、播出网络信息、接受网络控制；
n 通过网络连接，提供专门开发的数据库接口软件，能够从网络数据库中提取需要的字段进行编排和显示；
n 通过网络连接，访问公司的网址，可以下载显示屏控制软件，方便实现软件升级，并可以在网上实时解答用户使用疑难；
n 通过AUDIO及音响设备实现音频信号的接入和输出，可实现声音信号和图像信号的同步，并可与现场的广播系统相连接；
n 通过硬件映射技术实现系统同步控制：显示屏显示内容与计算机VGA显示输出的关系为像素一一对应，同步显示。

3-2系统拓朴结构示意图

（1）系统特点
1、高质量视频画面
本公司显示屏控制系统提供专门为显示屏设计的视频处理模块，视频信号不通过压缩、解压的处理方式，确保高质量的画面。此外，模块还能提供多种方式的视频接口，方便用户使用。
2、独特的散热系统
由于显示屏处于全天候的工作环境，加之显示屏自身功耗，因此，显示屏必须具有很好的散热装置，本公司在每个单元箱体上加装两套直流风扇,每台风扇的CFM(排风量)高达235，如果按每个箱体2个风扇计算，箱体的排分量>450M³/分钟，使得箱体内部形成连续的空气对流,阻止了热积累的产生。箱体风扇由温控开关进行ON/OFF控制。
3、超长距离传输
控制端与屏体的传输介质采用网络传输技术，信号光电隔离，防静电抗干扰，支持远距离传输，同步视频屏通讯距离大于100米。
4、结构模组化
显示屏由独立的单元箱体组合而成，箱体前部防护等级IP65，箱体的板金加工全部采用精密的数控设备，使得整屏画面无接缝组合，现场的安装只需简单的模块拼接使得安装、调试工期大为缩短，系统的稳定性更加可靠。
5、节目编辑软件
本软件为多媒体显示屏管理软件：集多媒体播放、视频/射频；屏体控制功能为一体：
˜ 支持播放媒体：静态图片；静态文本；动态视频；卡通；模拟视频输入
˜ 文件格式：支持BMP、GIF、FLC、AVI、TXT、RTF等文件格式
˜ 播放方式：节目单按次或循环播放；修改（增、减、顺序）节目单；定义节目属性（显示时间长短、特殊显示方式）；
˜ 特技播放：百页窗；放大进入；左移出；右移出；马赛克；淡入淡出；扫描线进入；展开线进入；收缩退出；擦除退出等
6、色彩还原逼真
显示屏红、绿、蓝均具有1024级的灰度，因此，显示屏可产生的颜色超过1亿种，因此，可逼真的表现大自然的所有色彩。在色谱方面由于采用高质量的LED发光管其色谱的表现超过了PAL/NTSC制式的TV图像色谱,颜色显示更加完美。
7、监控报警
监控报警系统可对显示屏屏体的亮度、漏电、温度、湿度实时监控，并对显示屏的工作电源、冷却风扇开关进行控制。系统由工控主板、数据采集板、通讯控制板组成，数据采集板负责检测单元屏体内的温度、电压。监控数据由通讯控制板进行回收，通过控制器（工控主板）送到监控主机上，也可由监控主机通过控制器直接读取通讯控制板的监控数据。
（2）关键技术说明
1、马赛可处理技术
马赛克产生的主要因素如下：
˜ 发光管亮度、波长一致性差；
˜ 驱动电路未采用恒流源方式；
˜ 在加工显示灯板时，要保证发光管与电路板完全的垂直；
˜ 灯板与箱体要完全的水平；
解决方案：
˜ 严格控制发光管亮度（±5%）、波长（±2.5%）的误差范围；
˜ 驱动电路采用恒流源方式；
˜ 控制好加工、组装精度；
2、γ色度矫正技术
从色度图上能看到，视频源的色空间三角形与LED发光二极管的色空间三角形是不同的。好在LED的色空间大于并包含了视频源的色空间，但问题是如果不对视频源输出的红绿蓝色坐标信号进行适当的调整（色坐标空间变换）LED显示屏上反映出的色彩便不是视频源色彩的真实对应，原本应发白色光时有可能会发粉红色或发生其它色偏现象。为克服以上问题，本投标人在技术上运用高速图像处理芯片实现了色空间变换技术将视频源色空间上的每一点与LED色空间上的每一点一一对应起来，从而使画面色彩更贴近真实；
3、独立视频与显示屏控制接口技术
本公司显示屏控制系统提供专门为显示屏设计的视频处理模块，视频信号不通过压缩、解压的处理方式，确保高质量的画面。
4、全系统高可靠性技术
本公司通过以下几个方面来提高系统的可靠性：
˜ 高可靠性的接插件配件；
˜ 高效的散热处理；
˜ 高等级的IP65防护等级；
˜ 监控、报警、紧急情况处理系统；
5、系统可维护性
显示屏应由显示单元模块组成，模块化结构设计，方便安装、调试和维修。
设计时应保留有维修空间，配有必要的维护设施，方便屏幕的安装调试，以及日后的维修维护等操作。
控制系统的计算机网络设备和相关的弱电设备集中安放在控制室方便日常操作和设备管理。
控制屏幕的配电柜安装维修空间内。
6、可扩展性要求
屏幕控制系统采用开放式的计算机局域网络技术，能够将当今许多成熟的数字技术引入大屏幕显示系统，如数据库技术、网络通讯技术、信息自动化处理技术、接口技术、多媒体技术。
网络系统配置保证可以和未来的网络系统相连，包括局域网和广域网。
7、可靠性要求
接地端子应有标记；
熔断器和开关电源处应有警告标志；
对地漏电流、抗电强度、温升等各项指标达到行业标准要求；
配电系统具有安全保护及报警系统功能；
屏幕寿命不少于10万小时，可连续工作72小时以上；
像素失控率不超过万分之一；
屏体供电技术及散热处理应满足或保证系统正常、可靠工作。
（3）防护措施说明
1、防尘、防雨、防水、防腐、防霉、阻燃
LED显示系统所涉及的产品都经过防水、防潮、防尘、防燃烧、防腐蚀等处理，通过盐雾试验，试验结果表明即使在海洋性气候的条件下，屏幕也可长期正常使用。本产品均达到国家工业标准，符合盐雾试验要求。
˜ 所有电路板在生产检测完毕后使用专用电子三防漆处理，并涂抹阻燃性材料，使其具有防尘、防潮、防腐蚀、阻燃性能。
˜ 像素和模组之间用绝缘橡胶圈压封以阻止水分渗透。
˜ 屏体外装饰由耐腐蚀性能非常好的阻燃性材料优质铝塑板制作，板材之间拼缝严密填充优质耐候胶。装饰与显示模组之间的接缝填充泡沫棒条并填充优质耐候胶，可防止水气渗入。
˜ 屏体内部安装电压、温感探测计，连接到PLC控制系统监控屏内状态。如遇特殊情况系统可自动切断屏体电源并发出警报信号。
˜ 全部产品外壳防护等级达到GB4208-93标准中室内B级以上。
2、电气安全
˜ 在电气安全性能保证方面采取的措施是配置PLC控制器。由一台PLC控制配电柜，开机时分若干步将显示屏幕开通，以抑制开关电源启动时的冲击电流。PLC接收网络控制工作站发来的指令信号，产生各种动作逻辑，并且能够将各主要触点的逻辑状态和故障信息返送回网络系统，以便网络系统实施对供电回路的控制和监测。配电柜中配备的保护措施包括过流、短路、断路、过压、欠压、温度过高等，当出现异常情况时会及时报警。
3、防工业干扰
˜ 所有电路板经过涂抹电磁屏蔽材料，可防止电磁干扰信号对控制电路的影响。本投标人已通过美国电磁防护专业认证，这证明我公司产品在电磁防护性能方面已通过国际最权威机构认可。
4、防雷
从目前防直击雷器件的使用情况看，避雷针、网带、法拉弟笼防止建筑物遭直击雷侵害效果较好。但在引雷落地的过程中，雷电流留在周围产生的电磁场对电子设备有很大的破坏作用，为此采用专用避雷设备对供电线路及信号线路进行保护，可以防止感应雷击对显示屏电子设备的影响及破坏，当雷击发生的瞬间，避雷设备能快速对地放电，将强大的电流引入大地，从而保障LED显示屏体及其附属设备万无一失。
5、防风
显示屏体的主体结构为钢结构。风荷载的影响对该结构至关重要。风荷载基本值约为0.6 KN/m2 ，准确数值由设计单位按国家标准设定，其标准值初步确定约为（仅供参考）：ωk=βzμsμzωo=2.5×1.3×1.14×0.6=2.22 KN/m2
（4）信号部分原理图

（5）显示屏壁挂安装倾斜角度的选择（仅供参考，具体项目依现场而定）
由于显示屏发光管垂直反光角度所限，为保证近距离观赏屏幕，显示屏与墙面需倾斜一定的角度。根据现场环境显示屏与楼面之间的最佳倾角为15°，但倾角过大不利于美观，与现场的环境也不协调。因此倾角暂定为10°，基本满足美观和观看的需要。
目视距显示屏中心点的高度=12820-1650=11170
tanθ=11170/65000=0.1763 约8.5°
（6）屏幕布线图（仅供参考）

四、LED全彩 显示屏技术参数

LED发光芯片参数
序号
分析项目
专业分析内容
1
配色分析
为使配色达到最佳的白平衡效果，配色对LED 发光的亮度有严格要求，其中各种颜色亮度的配色比例为: R:G:B/3:6:1。
2
项 目
中心波长
亮 度
测试条件
纯红LED
615nm-630nm
80mcd
25℃,10mA
纯绿LED
515nm-530nm
265mcd
25℃,10mA
纯蓝LED
460nm-475nm
38mcd
25℃,10mA

序号
项目说明
技术指标
一、模组参数
1
模组型号
P2.5
2
像素结构
1R1G1B
3
像素间距
2.5mm
4
像素密度
160000Dots/㎡
5
封装方式
2020
6
结构特点
灯驱合一
7
驱动方式
1/16动态恒流驱动
8
模组尺寸
160mm*160mm*13mm
9
模组分辨率
64*64=4096Dots
二、屏体参数
1
白平衡亮度
≧800cd/ m2
2
亮度均匀性
像素之间的亮度差：大于0.95
3
最佳视距
≥3.0m
4
最佳视角
水平视角140±10度，垂直视角140±10度
5
屏体厚度
≤95cm
6
屏体总量
≤30Kg/ m2
三、供电参数
1
平均功率
525.6w/ m2
2
峰值功率
792.9w/ m2
3
工作电压
AC220V±10％，50Hz（三相五线制）
四、系统控制参数
1
驱动器件
采用LED专用驱动器件
2
灰度等级
红绿蓝各12-16bits
3
灰度校正
软件100级灰度可调
4
显示颜色
16.7M
5
换帧频率
≥60帧/秒
6
刷新频率
≥960Hz（全灰度场）
7
亮度调节
软件调节256级手动/自动
8
控制方式
采用计算机联网控制，屏幕与控制机显示器同步，视频同步，实时显示
9
控制主机
P4 3.0G 独立显卡、1G以上显存、DVI输出
10
操作系统
WINXP/WIN7
11
视频信号
PAL/NTSC
12
输入信号
DVI/VGA，视频(多种制式)RGBHV、复合视频信号、S-VIDEO YpbPr(HDTV)
13
计算机显示模式
800×600，1024×768，1280×768
14
播放内容
文本文件，WORD文件，所有图片文件（BMP／JPG／GIF／PCX．．．），所有的动画文件（MPG ／MPEG／MPV／MPA／AVI／VCD／SWF／RM／RA／RMJ／ASF．．．）。
五、系统工作参数
1
LED使用寿命
≥10万小时
2
平均无故障时间
≥1万小时
3
盲点率
＜0.0001
4
离散失控点
＜0.0001
5
连续失控点
0
6
屏幕平整度
任意相邻像素间≤0.5mm，模块拼接间隙<1mm
7
屏幕均匀性
像素光强、模块亮度均匀
8
防护性能
超温/过载/掉电/图像补偿/各种校正技术/过流/过压/防雷（可选项）
9
有效通讯距离
≤100m（国标超五类双绞线，无中继） ≤300m（多模光纤传输），
≤10公里（单模光纤传输）
10
环境温度
存贮 -40℃ ～ +85℃，工作 -30℃ ～ +50℃
11
相对湿度
10%～95%RH
12
使用环境
室内
13
防护等级
IP65
14
保修年限
壹年免费维修（具体以产品购合同签订为准）
15
拼装结构
单元模组化结构设计，屏面采用模组——显示箱体——显示屏组合拼装结构，组装方便。

五、项目预算 报价表
货币单位：人民币
NO
设备名称
规格型号
品 牌
单位
数量
单价
总 价
技术要求
一、显示屏 净屏体部分：(长)3.84m × (高)2.08m =7.98m2
1
室内全彩显示屏
P2.5
星晴视觉
㎡
7.98
10800
86184
高品质晶台封装
一、配色分析要求：为使配色达到最佳的白平衡效果，配色对LED 发光的亮度有严格要求，其中各种颜色亮度的配色比例为: R:G:B/3:6:1。
二、发光芯片要求：
1.纯红LED：中心波长615nm-630nm，亮度80mcd，测试条件25℃,10mA。2.纯红LED：中心波长515nm-530nm，亮度265mcd，测试条件25℃,10mA。3.纯红LED：中心波长460nm-475nm，亮度38mcd，测试条件25℃,10mA。
三、 模组型号：P2.5。像素结构：1R1G1B。像素间距：2.5mm。像素密度：160000Dots/㎡。封装方式：2020.结构特点：灯驱合一。驱动方式：1/16动态恒流驱动 。模组尺寸：160mm*160mm*13mm。模组分辨率：64*64=4096Dots。
四、屏体要求：
白平衡亮度：≧800cd/ m2
亮度均匀性：像素之间的亮度差：大于0.95
最佳视距：≥3.0m
最佳视角：水平视角140±10度，垂直视角140±10度
屏体厚度：≤95cm
屏体总量：≤30Kg/ m2
五、平均功率：525.6w/ m2
峰值功率：792.9w/ m2
工作电压：AC220V±10％，50Hz（三相五线制）
六、系统控制要求：
驱动器件：采用LED专用驱动器件
灰度等级：红绿蓝各12-16bits
灰度校正：软件100级灰度可调
显示颜色：16.7M
换帧频率：≥60帧/秒
刷新频率：≥960Hz（全灰度场）
亮度调节：软件调节256级手动/自动
控制方式：采用计算机联网控制，屏幕与控制机显示器同步，视频同步，实时显示
控制主机：P4 3.0G 独立显卡、1G以上显存、DVI输出
操作系统：WINXP/WIN7
视频信号：PAL/NTSC
输入信号：DVI/VGA，视频(多种制式)RGBHV、复合视频信号、S-VIDEO YpbPr(HDTV)
计算机显示模式：800×600，1024×768，1280×768
播放内容：
文本文件，WORD文件，所有图片文件（BMP／JPG／GIF／PCX．．．），所有的动画文件（MPG ／MPEG／MPV／MPA／AVI／VCD／SWF／RM／RA／RMJ／ASF．．．）
七、系统工作要求：
LED使用寿命：≥10万小时。
平均无故障时间：≥1万小时。
盲点率：＜0.0001。
离散失控点：＜0.0001
连续失控点：0
屏幕平整度：任意相邻像素间≤0.5mm，模块拼接间隙<1mm
屏幕均匀性：防护性能
超温/过载/掉电/图像补偿/各种校正技术/过流/过压/防雷（可选项）
有效通讯距离：≤100m（国标超五类双绞线，无中继） ≤300m（多模光纤传输）， ≤10公里（单模光纤传输）
环境温度：存贮 -40℃ ～ +85℃，工作 -30℃ ～ +50℃
相对湿度：10%～95%RH
使用环境：室内
防护等级：IP65
保修年限：壹年免费维修（具体以产品购合同签订为准）
拼装结构：单元模组化结构设计，屏面采用模组——显示箱体——显示屏组合拼装结构，组装方便。
八、 证书要求：
led显示屏控制软件
中国国家强制性产品认证证书；
OHSAS18001职业健康安全管理体系认证；
ISO14001环境管理体系认证；
GB/T28001-2011/OHSAS18001:2007；
ISO9001-2008 质量管理体系认证；
国家强制性3C产品认证；
国家半导体发光器件(LED)应用产品质量监督检验中心；
国家强制性3C产品认证；
防火阻燃等级中文报告；
中国光学光电子行业协会理事单位；
高新技术企业；
安全生产标准化证书（三级企业）；
国家火炬计划项目证书；
节能减排优秀企业；
国家重点新产品；信用等级证书（AAA）；

屏体部分 小计：
86184

二、显示屏 系统部分：
1
视频处理器

诺瓦
台
1
8000
8000

2
同步控制系统接收卡
MRV300
张
包含
包含
包含

3
转接卡
定制HUB30
张
包含
包含
包含

4
长排线
20P
套
包含
包含
包含

5
LED编辑/播放软件
诺瓦演播室
套
包含
包含
包含

系统部分 小计：
8000

三、显示屏 控制部分：
1
控制电脑

联 想
套
1
5300
5300

控制部分 小计：
5300

四、显示屏 供电部分：
1
主供电缆 三相五线
10KW
定制
组
1
1500
1500

2
显示屏专用配电柜
10 KW
定制
套
1
2000
2000

3
网线及电源线
国标
定制
㎡
7.98
1000
1000

供电及避雷部分 小计：
4500

五、显示屏 扩声部分：
1
音柱
80W
迪士普
个
2
3000
6000

2
音柱功放
200W
迪士普
台
1
3000
3000
扩声部分 小计：
9000

六、显示屏 移动结构部分：
1
显示屏安装结构
型材
定制
㎡
8.53
550
4691.5
3.93*2.17

2
框架包边装饰
型材边框
定制
㎡
结构部分 小计：
4691.5

七、工程 施工部分：
1
安装/培训/售后费

项
1
6000
6000

施工部分：小计
6000

项目总造价
小写： ¥123675.5

备注：供货企业需提供原厂家受援书原件及针对于本项目的售后服务承诺函原件。
