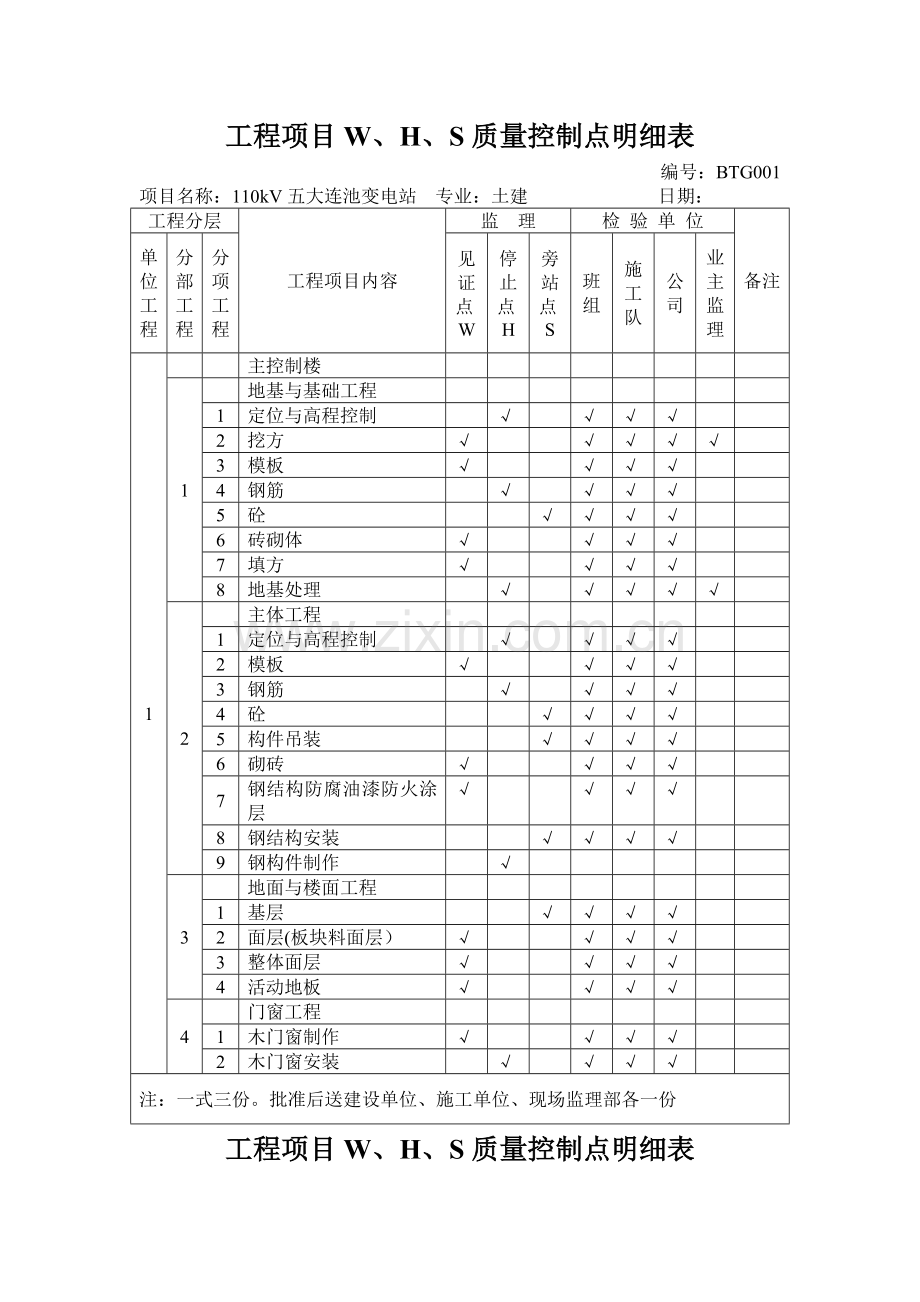

工程项目W、H、S质量控制点明细表
编号：BTG001
项目名称：110kV五大连池变电站 专业：土建 日期：
工程分层
工程项目内容
监 理
检 验 单 位
备注
单位工程
分部工程
分项工程
见证点W
停止点H
旁站点S
班
组
施工队
公
司
业主监理
1
主控制楼
1
地基与基础工程
1
定位与高程控制
√
√
√
√
2
挖方
√
√
√
√
√
3
模板
√
√
√
√
4
钢筋
√
√
√
√
5
砼
√
√
√
√
6
砖砌体
√
√
√
√
7
填方
√
√
√
√
8
地基处理
√
√
√
√
√
2
主体工程
1
定位与高程控制
√
√
√
√
2
模板
√
√
√
√
3
钢筋
√
√
√
√
4
砼
√
√
√
√
5
构件吊装
√
√
√
√
6
砌砖
√
√
√
√
7
钢结构防腐油漆防火涂层
√
√
√
√
8
钢结构安装
√
√
√
√
9
钢构件制作
√
3
地面与楼面工程
1
基层
√
√
√
√
2
面层(板块料面层）
√
√
√
√
3
整体面层
√
√
√
√
4
活动地板
√
√
√
√
4
门窗工程
1
木门窗制作
√
√
√
√
2
木门窗安装
√
√
√
√
注：一式三份。批准后送建设单位、施工单位、现场监理部各一份
工程项目W、H、S质量控制点明细表
编号:BTG002
项目名称：110kV五大连池变电站专业：土建 日期：
工程分层
工程项目内容
监 理
检 验 单 位
备注
单位工程
分部工程
分项工程
见证点W
停止点H
旁站点S
班
组
施工队
公
司
业主监理
3
（防火门）钢门窗安装
√
√
√
√
4
铝合金门窗安装
√
√
√
√
5
屋面工程
1
找平层
√
√
√
√
2
保温隔热层
√
√
√
√
3
防水层
√
√
√
√
4
水落管
√
√
√
√
6
电缆沟道
1
模板
√
√
√
√
2
钢筋
√
√
√
√
√
3
砼
√
√
√
√
4
沟道砌筑
√
√
√
√
5
盖板制作、安装
√
√
√
√
6
预埋件安装
√
√
√
√
7
水暖、卫生工程
1
给水管道安装
√
√
√
√
2
排水管道安装
√
√
√
√
3
卫生器具及配件安装
√
√
√
√
8
电气照明工程
1
配管、配线
√
√
√
√
2
照明器具及配电箱工程
√
√
√
√
3
通讯防雷接地
√
√
√
√
9
楼梯工程
1
楼梯梁、平台、踏步模板
√
√
√
√
2
楼梯梁、平台、踏步钢筋
√
√
√
√
3
楼梯梁、平台、踏步砼
√
√
√
√
10
通风与空调工程
1
风管及部件安装
√
√
√
√
2
通风机安装
√
√
√
√
注:一式三份.批准后送建设单位、施工单位、现场监理部各一份
工程项目W、H、S质量控制点明细表
编号：BTG003
项目名称：110kV五大连池变电站 专业：土建 日期：
工程分层
工程项目内容
监 理
检 验 单 位
备注
单位工程
分部工程
分项工程
见证点W
停止点H
旁站点S
班
组
施工队
公
司
业主监理
2
10kv配电室
1
地基与基础工程
1
单位工程定位放线
√
√
√
√
2
挖方
√
√
√
√
3
模板
√
√
√
√
4
钢筋
√
√
√
√
5
砼
√
√
√
√
6
砖砌体
√
√
√
√
7
填方
√
√
√
√
8
地基处理
√
√
√
√
2
主体工程
1
模板
√
√
√
√
2
钢筋
√
√
√
√
3
砼
√
√
√
√
4
构件吊装
√
√
√
√
5
砌砖
√
√
√
√
3
地面与楼面工程
1
基层
√
√
√
√
2
面层
√
√
√
√
4
门窗工程
1
钢门窗安装
√
√
√
√
5
屋面工程
1
找平层
√
√
√
√
2
保温隔热层
√
√
√
√
3
防水层
√
√
√
√
4
水落管
√
√
√
6
电缆沟道
1
模板
√
√
√
√
注：一式三份。批准后送建设单位、施工单位、现场监理部各一份
工程项目W、H、S质量控制点明细表
编号:BTG004
项目名称:110kV五大连池变电站 专业：土建 日期:
工程分层
工程项目内容
监 理
检 验 单 位
备注
单位工程
分部工程
分项工程
见证点W
停止点H
旁站点S
班
组
施工队
公
司
业主监理
2
钢筋
√
√
√
√
√
3
砼
√
√
√
√
4
沟道砌筑
√
√
√
√
5
盖板制作、安装
√
√
√
6
预埋件安装
√
√
√
√
7
水暖、卫生工程
1
给水管道安装
√
√
√
√
2
排水管道安装
√
√
√
√
8
电气（配线）照明工程
1
配管、配线
√
√
√
√
2
照明器具及配电箱工程
√
√
√
√
3
门卫、大门
1
地基与基础工程
1
单位工程定位放线
√
√
√
√
2
挖方
√
√
√
√
√
3
模板
√
√
√
4
钢筋
√
√
√
5
砼
√
√
√
6
砖砌体
√
√
√
7
填方
√
√
√
2
主体工程
1
模板
√
√
√
2
钢筋
√
√
√
3
砼
√
√
√
4
砌砖
√
√
√
3
地面与屋面工程
1
基层
√
√
√
2
面层
√
√
√
注:一式三份。批准后送建设单位、施工单位、现场监理部各一份
工程项目W、H、S质量控制点明细表
编号：BTG005
项目名称:110kV五大连池变电站 专业:土建 日期：
工程分层
工程项目内容
监 理
检 验 单 位
备注
单位工程
分部工程
分项工程
见证点W
停止点H
旁站点S
班
组
施工队
公
司
业主监理
3
地面水磨石砂浆面
√
√
√
4
门窗工程
1
钢门窗安装
√
√
√
5
屋面工程
1
找平层
√
√
√
2
保温隔热层
√
√
√
3
防水层
√
√
√
4
落水管
√
√
√
6
水暖、卫生工程
1
给水管道安装
√
√
√
2
排水管道安装
√
√
√
3
卫生器具及配件安装
√
√
√
7
电气、照明工程
1
配管、配线
√
√
√
2
照明器具及配电箱工程
√
√
√
8
大门
1
挖方
√
√
√
2
基础模板
√
√
√
3
基础钢筋
√
√
√
4
基础砼
√
√
√
5
砌筑工程
√
√
√
4
生活泵房
1
地基与基础工程
1
单位工程定位放线
√
√
√
√
2
挖方
√
√
√
√
3
模板
√
√
√
√
4
钢筋
√
√
√
√
5
砼
√
√
√
√
注：一式三份。批准后送建设单位、施工单位、现场监理部各一份
工程项目W、H、S质量控制点明细表
编号：BTG006
项目名称：110kV五大连池变电站 专业：土建 日期：
工程分层
工程项目内容
监 理
检 验 单 位
备注
单位工程
分部工程
分项工程
见证点W
停止点H
旁站点S
班
组
施工队
公
司
业主监理
6
砖砌体
√
√
√
√
7
填方
√
√
√
√
2
主体工程
1
模板
√
√
√
√
2
钢筋
√
√
√
√
3
砼
√
√
√
√
4
构件吊装
√
√
√
5
砖砌体
√
√
√
3
地面与楼面工程
1
基层
√
√
√
√
2
面层
√
√
√
√
4
门窗工程
1
门窗安装
√
√
√
√
5
屋面工程
1
找平层
√
√
√
√
2
保温隔热层
√
√
√
√
3
防水层
√
√
√
√
4
落水层
√
√
√
√
6
水暖、卫生工程
1
给水管道安装
√
√
√
√
2
排水管道安装
√
√
√
√
7
通风、空调工程
1
风管及部件安装
√
√
√
√
2
通风机安装
√
√
√
√
8
电气照明工程
1
配管、配线
√
√
√
√
2
照明器具及配电箱工程
√
√
√
√
注:一式三份。批准后送建设单位、施工单位、现场监理部各一份
工程项目W、H、S质量控制点明细表
编号:BTG007
项目名称：110kV五大连池变电站 专业：土建 日期：
工程分层
工程项目内容
监 理
检 验 单 位
备注
单位工程
分部工程
分项工程
见证点W
停止点H
旁站点S
班
组
施工队
公
司
业主监理
9
水池工程
1
挖方
√
√
√
√
2
垫层
√
√
√
√
3
钢筋
√
√
√
√
4
模板
√
√
√
√
5
砼
√
√
√
√
5
污水泵房
1
地基与基础工程
√
√
√
√
1
单位工程定位放线
√
√
√
√
2
挖方
√
√
√
√
3
模板
√
√
√
√
4
钢筋
√
√
√
√
5
砼
√
√
√
√
6
砖砌体
√
√
√
√
7
填
√
√
√
2
主体工程
1
模板
√
√
√
2
钢筋
√
√
√
3
砼
√
√
√
4
构件吊装
√
√
√
5
砌砖
√
√
√
3
地面屋面工程
1
基层
√
√
√
√
2
面层
√
√
√
√
4
门窗工程
1
门窗安装
√
√
√
√
5
屋面工程
1
找平层
√
√
√
√
2
保温隔热层
√
√
√
√
注：一式三份。批准后送建设单位、施工单位、现场监理部各一份
工程项目W、H、S质量控制点明细表
编号：BTG008
项目名称：110kV五大连池变电站 专业：土建 日期：
工程分层
工程项目内容
监 理
检 验 单 位
备注
单位工程
分部工程
分项工程
见证点W
停止点H
旁站点S
班
组
施工队
公
司
业主监理
3
防水层
√
√
√
√
4
落水管
√
√
√
√
6
水暖、卫生工程
1
给水管道安装
√
√
√
√
2
排水管道安装
√
√
√
√
7
电气、照明工程
1
配管、配线
√
√
√
√
2
照明器具及配电箱工程
√
√
√
√
8
水池工程
1
挖方
√
√
√
√
2
垫层
√
√
√
√
3
钢筋
√
√
√
√
4
模板
√
5
砼
√
6
站区道路
1
路基开挖
√
√
√
√
2
基层
√
√
√
√
3
路面工程
√
√
√
√
7
主变压器
1
地基与基础工程
1
单位工程定位放线
√
√
√
√
2
挖方
√
√
√
√
3
填方
√
√
√
√
4
基层、垫层
√
√
√
√
5
模板
√
√
√
√
6
钢筋
√
√
√
√
7
砼
√
√
√
√
注：一式三份。批准后送建设单位、施工单位、现场监理部各一份
工程项目W、H、S质量控制点明细表
编号:BTG009
项目名称：110kV五大连池变电站 专业：土建 日期：
工程分层
工程项目内容
监 理
检 验 单 位
备注
单位工程
分部工程
分项工程
见证点W
停止点H
旁站点S
班
组
施工队
公
司
业主监理
8
设备及架构基础(屋外配电装置）
1
基地工程
1
单位工程定位放线
√
√
√
√
2
挖方
√
√
√
√
3
基础（垫层）
√
√
√
√
2
设备基础及支架
1
基础模板
√
√
√
√
2
基础钢筋
√
√
√
√
3
基础砼
√
√
√
√
4
钢筋砼预制柱制作
√
√
√
√
5
钢筋砼预制柱吊装
√
√
√
√
6
钢桁架吊装
√
√
√
√
7
钢结构防火涂料防腐油漆
√
√
√
√
8
二次灌浆
√
√
√
√
9
填方
√
√
√
√
3
架构
1
基础模板
√
√
√
√
2
基础钢筋
√
√
√
√
3
基础砼
√
√
√
√
4
人字柱制作
√
√
√
√
5
人字柱吊装
√
√
√
√
6
钢桁架吊装
√
√
√
√
7
钢桁架制作
√
√
√
√
8
钢结构防腐油漆、防火、涂层
√
√
√
√
9
二次灌浆
√
√
√
10
填方
√
√
√
√
4
配电装置区域
1
栅栏基础
√
√
√
√
注：一式三份。批准后送建设单位、施工单位、现场监理部各一份
工程项目W、H、S质量控制点明细表
编号:BTG0010
项目名称：110kV五大连池变电站 专业：土建 日期：
工程分层
工程项目内容
监 理
检 验 单 位
备注
单位工程
分部工程
分项工程
见证点W
停止点H
旁站点S
班
组
施工队
公
司
业主监理
2
栅栏制作及安装
√
√
√
√
3
金属结构油漆防腐
√
√
√
√
4
场地平整
√
√
√
√
5
道路
√
√
√
√
5
沟道
1
模板
√
√
√
√
2
钢筋
√
√
√
√
3
砼
√
√
√
√
9
避雷针
1
地基与基础工程
1
单位工程定位放线
√
√
√
√
2
挖方
√
√
√
√
3
填方
√
√
√
√
4
基层、垫层
√
√
√
√
5
模板
√
√
√
√
6
钢筋
√
√
√
√
7
砼
√
√
√
√
2
避雷针制作与安装
√
10
消防间
1
地基与基础
1
单位工程定位放线
√
√
√
√
2
挖方
√
√
√
√
3
基层、垫层
√
√
√
√
4
模板
√
√
√
√
5
钢筋
√
√
√
√
6
砼
√
√
√
√
7
砖砌体
√
√
√
√
8
填方
√
√
√
√
注：一式三份。批准后送建设单位、施工单位、现场监理部各一份
工程项目W、H、S质量控制点明细表
编号：BTG011
项目名称：110kV五大连池变电站 专业：土建 日期:
工程分层
工程项目内容
监 理
检 验 单 位
备注
单位工程
分部工程
分项工程
见证点W
停止点H
旁站点S
班
组
施工队
公
司
业主监理
11
1
站区电缆沟
1
单位工程定位放线
√
√
√
√
2
挖方
√
√
√
√
3
基层、垫层
√
√
√
√
4
模板
√
√
√
√
5
钢筋
√
√
√
√
6
砼
√
√
√
√
7
砖砌沟道
√
√
√
√
8
盖板制作安装
√
√
√
√
注：一式三份。批准后送建设单位、施工单位、现场监理部各一份
工程项目W、H、S质量控制点明细表
编号：BDG001
项目名称:110kV五大连池变电站 专业：电气 日期：
工程分层
工程项目内容
监 理
检 验 单 位
备注
单位工程
分部工程
分项工程
见证点W
停止点H
旁站点S
班
组
施工队
公
司
业主监理
1
100kv~500kv户外配电装置
1
进线间隔
1
断路器的安装
√
√
√
√
√
2
断路器的调整
√
√
√
√
√
3
隔离开关的安装与调整
√
√
√
√
√
4
电流互感器的安装
√
√
√
√
5
阻波器、结合滤纹器、耦合电容器、电容式电压互感器安装
√
√
√
6
引下线设备连接安装
√
√
√
√
√
2
电压互感器避雷器间隔
1
隔离开关安装分调整
√
√
√
2
电压互感器安装
√
√
√
3
避雷器安装
√
√
√
4
引下线连接与安装
√
√
√
3
软（管)母线安装
1
软（管）母线安装
√
√
√
√
√
2
接地器安装与调整
√
√
√
√
√
3
单相电压互感器安装
√
√
√
√
2
35KV系统
1
进出线间隔
1
断路器安装及调整
√
√
√
√
2
隔离开关安装及调整
√
√
√
3
电流互感器安装
√
√
√
4
进出线电缆敷设及电缆头制安
√
√
√
√
2
硬母线安装
1
硬母线、支柱瓷瓶安装
√
√
√
2
管母线安装
√
√
√
√
3
母线P、T安装
√
√
√
注：一式三份。批准后送建设单位、施工单位、现场监理部各一份
工程项目W、H、S质量控制点明细表
编号:BDG002
项目名称:110kV五大连池变电站 专业：电气 日期:
工程分层
工程项目内容
监 理
检 验 单 位
备注
单位工程
分部工程
分项工程
见证点W
停止点H
旁站点S
班
组
施工队
公
司
业主监理
3
10KV屋内配电装置
1
电抗器
1
隔离开关安装与调整
√
√
√
√
2
干式电抗器安装
√
√
√
√
3
引下线连接
√
√
√
√
√
2
开关柜安装
1
进线开关柜安装与调整
√
√
√
√
√
2
出线是缆柜安装
√
√
√
√
√
3
出线开关柜安装与调整
√
√
√
√
√
4
电缆敷设及电缆头制作
√
√
√
√
5
进线C、T柜安装
√
√
√
√
6
P、T各避雷器柜安装
√
√
√
√
√
7
柜安装与调整
√
√
√
√
√
8
封闭母线桥安装
√
√
√
√
4
主变压器安装
1
主变吊罩或人孔内检查
1
本体就位
√
√
√
√
√
2
变压器吊罩或人孔内检查
√
√
√
√
√
2
主变安装
1
变压器安装
√
√
√
√
√
2
油务管理
√
√
√
√
√
3
主变中性点设备安装
1
中性点安装与调试
√
√
√
√
2
中性C、T点安装
√
√
√
√
3
避雷器安装
√
√
√
√
4
引线连接与安装
√
√
√
√
√
4
主变引线
1
引线线桥及支持瓷瓶安装
√
√
√
√
√
2
避雷器安装
注：一式三份。批准后送建设单位、施工单位、现场监理部各一份
工程项目W、H、S质量控制点明细表
编号：BDG003
项目名称:110kV五大连池变电站 专业:电气 日期：
工程分层
工程项目内容
监 理
检 验 单 位
备注
单位工程
分部工程
分项工程
见证点W
停止点H
旁站点S
班
组
施工队
公
司
业主监理
5
站用电系统
1
直流电源系统
1
逆变器盘安装
√
√
√
2
直流盘和整流设备安装
√
√
√
√
3
蓄电池组安装
√
√
√
4
蓄电池充放电
√
√
√
√
√
2
交流电源系统
1
站用变安装
√
√
√
√
√
2
站用盘安装
√
√
√
√
√
3
动力箱安装
√
√
√
4
高压电缆敷设及电缆头制作
√
√
√
√
√
6
接地网敷设
1
独立地网
1
避雷针接地网
√
√
√
√
2
主网敷设
1
户外网敷设
√
√
√
√
2
户内网接地敷设
√
√
√
√
√
3
设备接地线安装
√
√
√
√
7
无功补充装置
1
电抗器间隔
1
电抗器安装
√
√
√
√
2
避雷器安装
√
√
√
√
3
断路器安装及调整
√
√
√
√
√
4
隔离开关安装及调整
√
√
√
√
5
C、T安装
√
√
2
电容器间隔
1
电容器组安装引线及支持瓷瓶
√
√
√
√
2
引线及支持瓷瓶安装
√
√
√
√
√
3
电力电缆敷设及电缆头制作
√
√
√
4
隔离开关安装调试
√
√
√
√
注:一式三份.批准后送建设单位、施工单位、现场监理部各一份
工程项目W、H、S质量控制点明细表
编号：BDG004
项目名称：110kV五大连池变电站 专业:电气 日期：
工程分层
工程项目内容
监 理
检 验 单 位
备注
单位工程
分部工程
分项工程
见证点W
停止点H
旁站点S
班
组
施工队
公
司
业主监理
1
二次系统
1
盘、柜安装
1
盘、屏安装
√
√
√
√
2
端子箱安装
√
√
2
电缆敷设
1
电缆支架安装
√
√
√
√
2
电缆桥架安装
√
√
√
√
3
电缆敷设
√
√
500KV系统调试
3
500KV及自动装置调试
1
500KV线路保护调试
√
√
√
√
2
500KV线路保护传动
√
√
√
√
√
3
500KV母线保护调试
√
√
√
√
√
4
500KV母线保护传动
√
√
√
√
√
5
500KV自动装置调校
√
√
√
√
6
500KV自动装置传动
√
√
√
√
√
7
带电试运行
√
√
√
√
√
2
继保和控制系统安装
1
控制屏和继电保护屏安装
1
控制盘和继电器盘安装
√
√
√
√
√
2
端子箱安装
√
√
√
2
控制电缆敷设
1
控制电缆敷设
√
√
√
√
2
夹层控制电缆敷设
√
√
√
√
3
调度系统
1
进出线母联间格保护及自动装置调试
1
微机高频闭锁距离保护调试
√
√
√
√
√
注:一式三份。批准后送建设单位、施工单位、现场监理部各一份
工程项目W、H、S质量控制点明细表
编号：BDG
