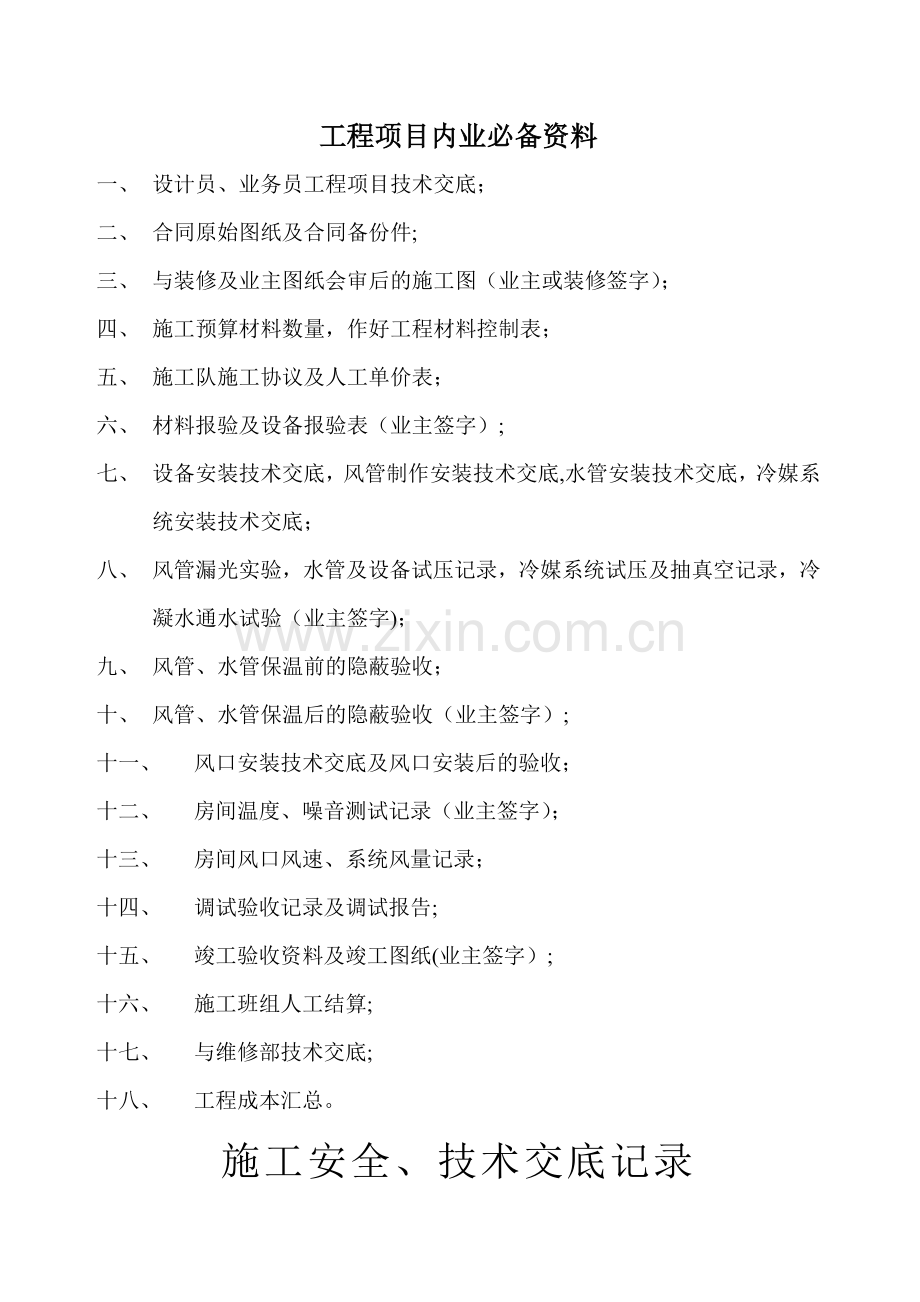

工程项目内业必备资料
一、 设计员、业务员工程项目技术交底；
二、 合同原始图纸及合同备份件;
三、 与装修及业主图纸会审后的施工图（业主或装修签字）；
四、 施工预算材料数量，作好工程材料控制表；
五、 施工队施工协议及人工单价表；
六、 材料报验及设备报验表（业主签字）;
七、 设备安装技术交底，风管制作安装技术交底,水管安装技术交底，冷媒系统安装技术交底；
八、 风管漏光实验，水管及设备试压记录，冷媒系统试压及抽真空记录，冷凝水通水试验（业主签字)；
九、 风管、水管保温前的隐蔽验收；
十、 风管、水管保温后的隐蔽验收（业主签字）;
十一、 风口安装技术交底及风口安装后的验收；
十二、 房间温度、噪音测试记录（业主签字）；
十三、 房间风口风速、系统风量记录；
十四、 调试验收记录及调试报告;
十五、 竣工验收资料及竣工图纸(业主签字）;
十六、 施工班组人工结算;
十七、 与维修部技术交底;
十八、 工程成本汇总。
施工安全、技术交底记录
工 程 名 称

施 工 班 组

分部分项工程名称

参 加 人

工 程 数 量

计划完成时间

技术负责人： 交底人： 交底日期: 年 月 日
内容：1、质量标准要求 2、安全操作事项 3、操作技术方法及措施4、其他注意事项
工程材料/构配件/设备报审表
工程名称： 编号：
致： （建设单位）
我方于 年 月 日进场的工程材料/构配件/设备数量如下（见附件).现将质量证明文件及自检结果报上,拟用于下述部位：
，
请予以审核。
附件:1。数量清单
2。质量证明文件
3.自检结果
承包单位（章）
项目经理
日 期

审查意见：
经检查上述工程材料/构配件/设备，符合/不符合设计文件和规范的要求，准许/不准许进场，同意/不同意使用于拟定部位.
建 设 单 位：
建设单位负责人：
日 期:
材料及设备数量确认单
序号
材料及设备名称
型 号
单位
数量
生产厂家
进场日期

建设单位意见：
建设单位项目负责人：
年 月 日
福建省建筑安装工程
设备开箱检查记录
工程名称： 质保(安)表1
施工单位

分部工程

设备名称

装箱单号

型号规格

设备位号

出厂编号

出厂日期

制造厂名

检查日期

设备主要
技术性能

技术文件
装箱单
份 张
合格证
份 张
说明书
份 张
装箱图纸
份 张
其 它

设
备
检
查
情
况
包 装

设 备
外 观

零部件

其 它

存在问题与处理意见

处理
情况

结 论

建设（监理)单位代表： 质检员: 施工员: 材料员：
风管与配件制作工程检验批质量验收记录
（金属风管)
080101□□
080201□□
080301□□
080401□□
080501□□
单位(子单位）工程名称

分部(子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收规范的规定
施工单位检查
评定记录
监理（建设）单位验收记录
主控项目
1
材料种类、性能及厚度
第4.2.1条

2
防火风管材料及密封垫料
第4。2。3条

3
风管强度及严密性、工艺性检测
第4.2。5条

4
风管的连接
第4.2。6条

5
风管的加固
第4.2。10条

6
矩形弯管制作及导流片
第4.2.12条

7
净化空调风管
第4。2。13条

一般项目
1
圆形弯管制作
第4。3。1-1条

2
风管外观质量和外形尺寸
第4。3.1—2。3条

3
焊接风管
第4.3。1-4条

4
法兰风管制作
第4。3。2条

5
铝板或不锈钢板风管
第4。3.2—4条

6
无法兰圆形风管制作
第4.3。3条

7
无法兰矩形风管制作
第4。3。3条

8
风管的加固
第4。3.4条

9
净化空调风管
第4。3.11条

施工单位检查评定结果
专业工长（施工员)

施工班组长

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人） 年 月 日
风管与配件制作工程检验批质量验收记录
（非金属、复合材料风管）
080101□□
080201□□
080301□□
080401□□
080501□□
单位（子单位）工程名称

分部（子分部)工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收规范的规定
施工单位检查
评定记录
监理(建设）单位验收记录
主控项目
1
材料种类、性能及厚度
第4。2.2条

2
复合材料风管的材料
第4.2.4条

3
风管强度及严密性、工艺性检测
第4。2。5条

4
风管的连接
第4。2.7条

5
复合材料风管法兰连接
第4。2.8条

6
砖、混凝土风道的变形缝
第4。2。9条

7
风管的加固
第4。2.11条

8
矩形弯管制作及导流片
第4.2。12条

9
净化空调风管
第4。2。13条

一般项目
1
风管制作
第4。3。1条

2
硬聚氯乙烯风管
第4.3.5条

3
有机玻璃钢风管
第4。3.6条

4
无机玻璃钢风管
第4。3.7条

5
砖、混凝土风管
第4.3。8条

6
双面铝箔绝热板风管
第4。3。9条

7
铝箔玻璃纤维板风管
第4。3。10条

8
净化空调风管
第4.3。11条

施工单位检查评定结果
专业工长（施工员）

施工班组长

项目专业质量检查员： 年 月 日
监理（建设)单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人） 年 月 日
风管系统安装工程检验批质量验收记录
（送、排风，防排烟,除尘系统）
080103□□
080203□□
080303□□
080403□□
080503□□
单位（子单位)工程名称

分部（子分部)工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收规范的规定
施工单位检查
评定记录
监理（建设)单位验收记录
主控项目
1
风管穿越防火、防爆墙
第6。2。1条

2
风管安装
第6.2.2条

3
高于80℃风管系统
第6。2.3条

4
风管部件安装
第6。2.4条

5
防火阀、排烟阀安装
第6.2。5条

6
手动密闭阀安装
第6。2。9条

7
风管严密性检验
第6.2。8条

一般项目
1
风管系统安装
第6.3.1条

2
无法兰风管系统安装
第6。3。2条

3
风管连接的水平、垂直度
第6.3.3条

4
风管支、吊架安装
第6。3。4条

5
复合材料风管安装
第6.3.6条

6
非金属风管安装
第6.3.5条

7
风阀安装
第6.3。8条

8
风帽安装
第6.3.9条

9
吸、排风罩安装
第6。3。10条

10
风口安装
第6.3。11条

施工单位检查评定结果
专业工长（施工员）

施工班组长

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论
专业监理工程师:
（建设单位项目专业技术负责人） 年 月 日
风管系统安装工程检验批质量验收记录
（空调系统）
080403□□
单位(子单位)工程名称

分部（子分部)工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收规范的规定
施工单位检查
评定记录
监理（建设）单位验收记录
主控项目
1
风管穿越防火、防爆墙(楼板）
第6.2.1条

2
风管内严禁其他管线穿越
第6.2。2-1条

3
易燃、易爆环境风管
第6。2。2—2条

4
室外立管的固定拉索
第6.2。2-3条

5
高于80℃风管系统
第6。2.3条

6
风管部件安装
第6.2。4条

7
手动密闭阀安装
第6。2。9条

8
风管严密性检验
第6。2.8条

一般项目
1
风管系统安装
第6。3。1条

2
无法兰风管系统安装
第6。3。2条

3
风管连接的水平、垂直质量
第6.3。3条

4
风管支、吊架安装
第6.3。4条

5
铝板、不锈钢板风管安装
第6。3.1—8条

6
非金属风管安装
第6.3.5条

7
复合材料风管安装
第6。3。6条

8
风阀安装
第6.3.8条

9
风口安装
第6。3.11条

10
变风量末端装置安装
第7.3。20条

施工单位检查评定结果
专业工长（施工员）

施工班组长

项目专业质量检查员： 年 月 日
监理（建设)单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人） 年 月 日
风管系统安装工程检验批质量验收记录
（净化空调系统）
080503□□
单位（子单位）工程名称

分部（子分部)工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收规范的规定
施工单位检查
评定记录
监理(建设）单位验收记录
主控项目
1
风管穿越防火、防爆墙
第6.2。1条

2
风管安装
第6。2.2条

3
高于80℃风管系统
第6.2。3条

4
风管部件安装
第6.2。4条

5
手动密闭阀安装
第6。2.9条

6
净化风管安装
第6.2。6条

7
真空吸尘系统安装
第6。2.7条

8
风管严密性检验
第6.2。8条

一般项目
1
风管系统的安装
第6.3。1条

2
无法兰风管系统的安装
第6.3。2条

3
风管安装的水平、垂直质量
第6。3。3条

4
风管的支、吊架
第6。3。4条

5
非金属风管安装
第6.3.5条

6
复合材料风管安装
第6。3。6条

7
风阀的安装
第6。3。8条

8
净化空调风口的安装
第6。3.12条

9
真空吸尘系统安装
第6。3。7条

10
风口安装允许偏差
位置和标高
不应大于10mm

水平度
不应大于3/1000

垂直度
不应大于2/1000

施工单位检查评定结果
专业工长（施工员）

施工班组长

项目专业质量检查员: 年 月 日
监理(建设)单位验收结论
专业监理工程师:
(建设单位项目专业技术负责人） 年 月 日
风管严密性(漏光法检测）检测记录
质控（通)表4。5.3－6 共 页 第 页
单位（子单位）工程名称

分部(子分部）工程名称

分项工程

系统名称

施工单位

分包单位

工作压力

风管级别

风管总接缝长度（m）

允许漏光点

测试光源

测试日期

序号
风管接缝长度(m）
实测漏光点
检测区段图示及说明

存在问题处理情况

结论

专业监理工程师（建设单位项目专业技术负责人)

施工单位
质 检 员

施 工 员

试 验 员

防腐与绝热工程检验批质量验收记录
（风管系统）
080105□□
080205□□
080306□□
080405□□
080506□□
单位（子单位）工程名称

分部(子分部)工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收规范的规定
施工单位检查
评定记录
监理(建设)单位验收记录
主控项目
1
材料的验证
第10。2。1条

2
防腐涂料或油漆质量
第10。2。2条

3
电加热器与防火墙2m管道
第10。2。3条

4
低温风管的绝热
第10。2.4条

5
洁净室内风管
第10.2。5条

一般项目
1
防腐涂层质量
第10。3。1条

2
空调设备、部件油漆或绝热
第10。3。2—3条

3
绝热材料厚度及平整度
第10。3.4条

4
风管绝热粘贴固定
第10。3。5条

5
风管绝热层保温钉固定
第10。3。6条

6
绝热涂料
第10.3。7条

7
玻璃布保护层的施工
第10.3.8条

8
金属保护壳的施工
第10。3.12条

施工单位检查评定结果
专业工长（施工员)

施工班组长

项目专业质量检查员: 年 月 日
监理（建设）单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人) 年 月 日
通风机安装工程检验批质量验收记录
080107□□
080207□□
080306□□
080407□□
单位（子单位)工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收规范的规定
施工单位检查
评定记录
监理（建设）单位验收记录
主控项目
1
通风机安装
第7.2。1条

2
通风机安全措施
第7.2。2条

一般项目
1
叶轮与机壳安装
第7。3.1—1条

2
轴流风机叶片安装
第7。3.1—2条

3
隔振器地面
第7。3。1—3条

4
隔振器支、吊架
第7。3。1—4条

通风机安装允许偏差mm
中心线的平面位移
10

标高
±10

皮带轮轮宽中心平面位移
1

传动轴水平度
纵向
0。2/1000

横向
0.3/1000

联轴器
两轴芯径向位移
0。05

两轴线倾斜
0。2/1000

施工单位检查评定结果
专业工长（施工员）

施工班组长

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人） 年 月 日
隐 蔽 工 程 验 收 记 录
(风管系统）
质控（建)4。1。5.3 共 页 第 页
工程名称

施工单位

分部（子分部)
工程名称

分部工程名 称

隐蔽项目

隐蔽日期

隐蔽
内容

施工
单位
检验
情况

隐蔽
验收
结论

施工
单位
质检员
施工员
监理
（建设）
单位
监理工程师（建设单位
项目专业技术负责人)

空调水系统安装工程检验批质量验收记录
（金属管道）
080701□□
单位（子单位)工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收规范的规定
施工单位检查
评定记录
监理(建设)单位验收记录
主控项目
1
系统的管材与配件验收
第9.2.1条

2
管道柔性接管安装
第9。2。2—3条

3
管道套管
第9.2。2-5条

4
管道补偿器安装及固定支架
第9。2。5条

5
系统与设备贯通冲洗、排污
第9.2.2—4条

6
阀门安装
第9。2。4-1，2条

7
阀门试压
第9。2。4—3条

8
系统试压
第9。2。3条

9
隐蔽管道验收
第9。2。2—1条

10
焊接钢管、镀锌钢管煨弯
第9。2。2-2条

一般项目
1
管道焊接连接
第9.3。2条

2
管道螺纹连接
第9.3.3条

3
管道法兰连接
第9。3。4条

4钢制管道安装允许偏差（mm）
（1）坐标
架空及地沟
室外
25

室内
15

埋地
60

（2)坐标
架空及地沟
室外
±20

室内
±15

埋地
±25

（3）水平管道平直度
DN≤100mm
2L‰，最大40

DN＞100mm
3L‰，最大60

(4)立管垂直度
5L‰，最大25

（5）成排管段间距
15

(6）成排管段或成排阀门在同一平面上
3

5
钢塑复合管道安装
第9。3。6条

6
管道沟槽式连接
第9。3.6条

7
管道支、吊架
第9.3.8条

8
阀门及其他部件安装
第9.3.10条

9
系统放气阀与排水阀
第9。3。10-4条

施工单位检查评定结果
专业工长(施工员）

施工班组长

项目专业质量检查员： 年 月 日
监理(建设)单位验收结论
专业监理工程师:
（建设单位项目专业技术负责人) 年 月 日
空调水系统安装工程检验批质量验收记录
（非金属管道）
080701□□
单位（子单位）工程名称

分部(子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收规范的规定
施工单位检查
评定记录
监理（建设）单位验收记录
主控项目
1
系统管材与配件验收
第9。2。1条

2
管道柔性接管安装
第9。2.2-3条

3
管道套管
第9。2。2—5条

4
管道补偿器安装及固定支架
第9。2.5条

5
系统冲洗、排污
第9。2.2—4条

6
阀门安装
第9.2.4—1,2条

7
阀门试压
第4.2.13条

8
系统试压
第9。2。3条

9
隐蔽管道验收
第9.2.2-1条

一般项目
1
PVC—U管道安装
第9。3。1条

2
PP-R管道安装
第9。3.1条

3
PEX管道安装
第9。3。1条

4
管道与金属支架间隔绝
第9。3。9条

5
管道支、吊架
第9.3.8条

6
阀门安装
第9.3.10条

7
系统放气阀与排水阀
第9.3.10—4条

施工单位检查评定结果
专业工长（施工员）

施工班组长

项目专业质量检查员： 年 月 日
监理(建设）单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人) 年 月 日
管道、设备强度及严密性试验记录
质控（水)表4。2.3－2 共 页 第 页
单位(子单位）工程名称

施工单位

试压系统名称

起讫端点

工作压力(MPa）

强
度
试
验
试验压力（MPa）

稳压时间(min）

压力降(MPa)

严
密
性
试
验
试验压力（MPa)

稳压时间（min）

外 观 检 查

试压设备名称、型号、
装置情况说明或图示

试压日期

试验结论

专业监理工程师 (建设单位项目 专业技术负责人)

施工
单位
质 检 员

施 工 员

试 验 员

空调水系统安装工程检验批质量验收记录
（设 备)
080701□□
单位（子单位）工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收规范的规定
施工单位检查
评定记录
监理(建设）单位验收记录
主控项目
1
系统设备与附属设备
第9。2.1条

2
冷却塔安装
第9。2.6条

3
水泵安装
第9.2。7条

4
其他附属设备安装
第9.2.8条

一般项目
1
风机盘管机组等与管道连接
第9。3。7条

2
冷却塔安装
第9.3。11条

3
水泵及附属设备安装
第9.3。12条

4
水箱、集水缸、分水缸、储冷罐等设备安装
第9。3。13条

5
水过滤器等设备安装
第9。3。10-3条

施工单位检查评定结果
专业工长（施工员)

施工班组长

项目专业质量检查员： 年 月 日
监理(建设）单位验收结论
专业监理工程师：
(建设单位项目专业技术负责人） 年 月 日
防腐与绝热工程检验批质量验收记录
（管道系统）
080604□□
080704□□
单位（子单位)工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收规范的规定
施工单位检查
评定记录
监理(建设）单位验收记录
主控项目
1
材料的验证
第10。2.1条

2
防腐涂料或油漆质量
第10.2.2条

3
电加热器与防火墙2m管道
第10。2.3条

4
冷冻水管道的绝热
第10。2.4条

5
洁净室内管道
第10。2。5条

一般项目
1
防腐涂层质量
第10。3。1条

2
空调设备、部件油漆或绝热
第10。3。2-3条

3
绝热材料厚度及平整度
第10.3.4条

4
绝热涂料
第10.3.7条

5
玻璃布保护层的施工
第10。3.8条

6
管道阀门的绝热
第10。3。9条

7
管道绝热层的施工
第10。3。10条

8
管道防潮层的施工
第10。3.11条

9
金属保护壳的施工
第10。3.12条

10
机房内制冷管道色标
第10.3。13条

施工单位检查评定结果
专业工长(施工员)

施工班组长

项目专业质量检查员： 年 月 日
监理(建设）单位验收结论
专业监理工程师:
（建设单位项目专业技术负责人) 年 月 日
冷凝水管道系统充水试验记录
质控(通)表4。5。3－9 共 页 第 页
单位(子单位）工程名称

分部（子分部）工程名称

施工单位

分包单位

冷凝水管道编 号
起始位置
试验情况
试验时间

出现问题后修复情况

结论

专业监理工程师（建设单位项目专业技术负责人）

施工单位
质 检 员

施 工 员

试 验 员

管道系统冲洗记录
质控(通）表4.5。3－8 共 页 第 页
单位（子单位)工程名称

分部(子分部）工程名称

施工单位

分包单位

安 装 前 清 除 污 垢 杂 物 记 录
管道（设备）名称
规格
数量
清 污 情 况

安 装 完 毕 冲 洗 除 污 记 录
管路系统名称
始讫层次
出现问题
修复记录
目测水质
结论
日期

专业监理工程师（建设单位项目专业技术负责人）

施工单位
质 检 员

施 工 员

试 验 员

隐 蔽 工 程 验 收 记 录
(水管系统)
质控（建)4。1。5。3 共 页 第 页
工程名称

施工单位

分部（子分部)
工程名称

分部工程名 称

隐蔽项目

隐蔽日期

隐蔽
内容

施工
单位
检验
情况

隐蔽
验收
结论

施工
单位
质检员
施工员
监理
（建设）
单位
监理工程师（建设单位
项目专业技术负责人)

空调制冷系统安装工程检验批质量验收记录
080601□□
单位(子单位)工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收规范的规定
施工单位检查
评定记录
监理（建设)单位验收记录
主控项目
1
制冷设备与附属设备安装
第8.2。1-1，3条

2
设备混凝土基础验收
第8。2.1—2条

3
表冷器的安装
第8。2.2条

4
燃油、燃气系统设备安装
第8。2.3条

5
制冷设备严密性试验及试运行
第8。2。4条

6
制冷管道及管配件安装
第8.2。5条

7
燃油管道系统接地
第8。2。6条

8
燃气管道安装
第8。2.7条

9
氨管道焊缝无损检测
第8。2。8条

10
乙二醇管道系统规定
第8.2。9条

11
制冷管道试验
第8.2。10条

一般项目
1
制冷及附属设备安装
平面位移mm
10

标高mm
±10

2
模块式冷水机组安装
第8。3.2条

3
泵安装
第8.3.3条

4
制冷管道安装
第8。3。4—1～4条

5
管道焊接
第8.3。4—5,6条

6
阀门安装
第8。3。5—2～5条

7
阀门试压
第8.3。5—1条

8
制冷系统吹扫
第8.3。6条

施工单位检查评定结果
专业工长(施工员)

施工班组长

项目专业质量检查员： 年 月 日
监理(建设）单位验收结论
专业监理工程师：
(建设单位项目专业技术负责人） 年 月 日
制冷管道系统吹污试验记录
质控（通）表4。5.3－1 共 页 第 页
单位(子单位）工程名称

分部（子分部)工程名称

系统名称

施工单位

分包单位

试验用压力表
型号
规格
出厂
编号
检 定 单 位
检定有效期
检定证书编号

管道编号
管段长度（m）
试验
介质
试验压力（MPa）
吹污次数（次)
5min内有否污物
试验日期
结 论

专业监理工程师(建设单位项目专业技术负责人)

施工单位
质 检 员

施 工 员

试 验 员

制冷管道系统气密性试验记录
质控（通）表4。5。3－2 共 页 第 页
单位(子单位）工程名称

分部（子分部）工程名称

系统名称

施工单位

分包单位

试验用压力表
型号
规格
出厂
编号
检 定 单 位
检定有效期
检定证书编号

管道编号
试验介质
试验压力 （MPa）
试 验 情 况
试验日期
结 论

专业监理工程师（建设单位项目专业技术负责人)

施工单位
质 检 员

施 工 员

试 验 员

制冷管道系统真空试验记录
质控（通)表4。5。3－3 共 页 第 页
单位（子单位） 工程名称

分部（子分部） 工程名称

系统名称

施工单位

分包单位

试验用压力表
型号
规格
出厂
编号
检定单位
检定有效期
检定证书编号

管道编号
设计或规定真空度（kPa）
试验 真空度（kPa)
试验时间(h）
绝对压力 在试验过程 变化情况
试验日期
结 论
