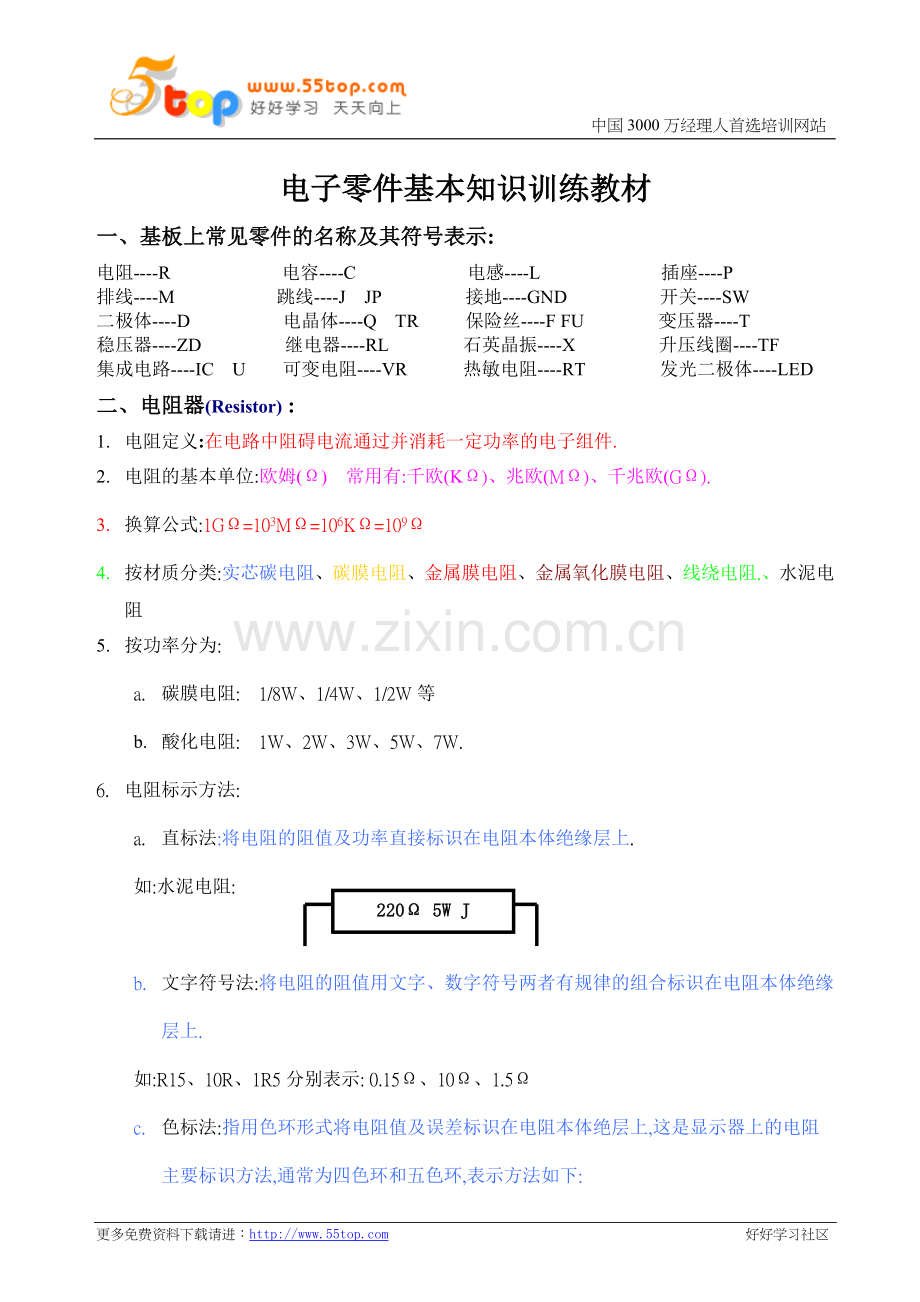

电子零件基本知识训练教材
一、基板上常见零件的名称及其符号表示:
电阻----R 电容----C 电感----L 插座----P
排线----M 跳线----J JP 接地----GND 开关----SW
二极体----D 电晶体----Q TR 保险丝----F FU 变压器----T
稳压器----ZD 继电器----RL 石英晶振----X 升压线圈----TF
集成电路----IC U 可变电阻----VR 热敏电阻----RT 发光二极体----LED
二、电阻器(Resistor) :
1. 电阻定义:在电路中阻碍电流通过并消耗一定功率的电子组件.
2. 电阻的基本单位:欧姆(Ω) 常用有:千欧(KΩ)、兆欧(MΩ)、千兆欧(GΩ).
3. 换算公式:1GΩ=103MΩ=106KΩ=109Ω
4. 按材质分类:实芯碳电阻、碳膜电阻、金属膜电阻、金属氧化膜电阻、线绕电阻.、水泥电阻
5. 按功率分为:
a. 碳膜电阻: 1/8W、1/4W、1/2W等
b. 酸化电阻: 1W、2W、3W、5W、7W.
6. 电阻标示方法:
a. 直标法:将电阻的阻值及功率直接标识在电阻本体绝缘层上.
220Ω 5W J
如:水泥电阻:

b. 文字符号法:将电阻的阻值用文字、数字符号两者有规律的组合标识在电阻本体绝缘层上.
如:R15、10R、1R5分别表示: 0.15Ω、10Ω、1.5Ω
c. 色标法:指用色环形式将电阻值及误差标识在电阻本体绝层上,这是显示器上的电阻主要标识方法,通常为四色环和五色环,表示方法如下:

1 2 3 4 1 2 3 4 5
四色环 五色环
其中误差色环离其它色环距离最远,间距最大,是标识中的最后一条色环:
色环顺位
色环条数
第一色环
第二色环
第三色环
第四色环
第五色环
四色环
第一位数
第二位数
倍乘数
允许误差
无
五色环
第一位数
第二位数
第三位数
倍乘数
允许误差

电阻色环表:
颜色
金
银
黑
棕
红
橙
黄
绿
蓝
紫
灰
白
有效数字

0
1
2
3
4
5
6
7
8
9
倍乘数
0.1
0.01
1
10
102
103
104
105
106
107

允许误差(%)
±5%
±10%

±1%
±2%

±0.5%
±0.25%
±0.1%
±0.05%

第二色码:表示第二有效数字
第一色码:表示第一有效数字
第3色码:表示乘数
第4色码:表示允许误差
(四色环)

第五色码:表示允许误差率
第四色码:表示乘数
第三色码:表示第三有效数字
第二色码:表示第二有效数字
第一色码:表示第一有效数字
(五色环)

色环电阻又分为:普通电阻、精密电阻,四色环为普通电阻,五色环为精密电阻.例:
黄 紫 红 金 棕 红 黑 蓝 棕

47*102Ω, ±5% 120*106Ω, ±1%
化简: 4.7KΩ, ±5% 化简:120MΩ, ±1%
D.数码表示法:在电阻器上用三位数码表示标称值的标志方法,数码从左到右,第一、二位为有效值,第三位为乘数,即:“0”的个数.
单位为“Ω”偏差通常采用文字符号表示.
例:222J、103K、8K2K
222J表示电阻为:2.2KΩ,偏差为±5%;
103K表示电阻为:10KΩ,偏差为±10%;
8K2K表示电阻为:8.2KΩ,偏差为:±10%.
E.常用阻值偏差标志符号规定:
D: ±0.5% F:±1% G: ±2% J: ±5% K: ±10% M: ±20%
三.电容器(Capacitor):
1.电容定义:由两个金属电极,中间夹一层电介质构成的电子组件,起充放电荷的作用.在电路中具备通交流,隔直流,通高频,阻低频,滤波与电感组成振荡回路等作用.
2.电容的基本单位:法拉(F) 常用单位有:毫法(mF) 、微法(uF) 、纳法(nF) 、皮法(PF).
3.换算公式:1F=103MF=106UF=109NF=1012PF
4.电容的分类:
a.按结构分:(1)固定电容 (2)可变电容
b.按材质分:(1)铝钽质类电解电容(EC) (2)陶瓷电容:(CC)
△ 电解电容:以金属极板上的一层极薄的氧化膜作为介质,金属极片作为电容器正极,负极是固体或液体的电解质,常用单位(UF).
特性:容量大,损耗角正切值较大,(随温度和频率变化而变化).
△ 瓷介电容:以陶瓷材料为介质,并在其表面烧渗上银层作为电极的电容器,常用单位(PF)
特性:体积做得小,容量小,损耗角正切值较小.
△ 塑料电容:以铝箔作为电极,有机物作为介质,卷绕成各种形状制成的电容,常用单位(PF&NF)
特性:耐压高,容量可大可小,可制成各种安规电容.
5.电解电容各项参数:容量、电压、温度、极性均标示在绝缘皮上.负极以 表示.
6.陶瓷电容(CC)
△ 标称容量未满100PF,以有效数字标示. 如:1PF→1 81PF→81
△ 标称容量100PF以上者:用3个数字表示. 如:101→100PF 103→10000PF,未满10000PF以PF表示,10000PF以上用UF表示.
7.塑胶电容:
2N3J
2N3J中的N表示为 “103”在数字中还代表小数点,故C=2.3×103PF

33NJ63表示33NJ 63
为:C=33×103PF J=±5% 63=63V

2N2 100表示为:2N2
100

2.2NF=0.002 2UF. 100V

1NJ 100
1N J100表示为:1NF=0.001UF. J=±5%. 100V.
8.电容的温度及耐压
A. 一般电解电容的温度为85℃或105℃;
B.陶瓷电容耐压有的用横线标示,有的直接标示,有一横线则表示为50V(图1).无横线且未任何耐压标识为:500V(图2) .耐压在1KV时直接在本体上标出(图3)

如: 图1 图2 图3

103M
103M
103M
1KV

50V 500V 1KV
C.电容误差值表示:
代号
B
C
D
F
G
H
J
K
M
N
P
Z
公差值
±0.1PF
±0.25PF
±0.5PF
±1%
±2%
±3%
±5%
±10%
±20%
-0%
+80%
-0%
+100%
-20%
+80%
9.电容器质量判定:
a.外观检查是否破坏、生锈、污垢.
b.电气测试(用三用表)内部开路、短路漏电过大,利用电容充放电特性.档位R*10K档来测试.
四.电感器(Inductor) :
按工作原理可分为:电感线圈类和变压器类.
1.电感线圈(Coil):是用漆包导线在绝缘骨架上单层或多层绕制成的一种电子组件. 在电路中有阻碍交流电、通直流电的特性. 如图: (本体黑色)
2.电感量的基本单位:亨利(H) 通常的单位有毫亨(mH).、微亨(uH)
3.换算公式:1H=103 mH=106uH
4.线圈的种类: A.空芯线圈. B.磁芯线圈. C.可调磁芯线圈. D.铁芯线圈.
5.变压器类(Transformer):
6. 变压器的功能:在电路中起输出、输入、电压变换,实现阻抗匹配.
7..变压器种类: A. .磁芯变压器 B.可调磁芯变压器 C. 铁芯变压器.
8.电感质量判定:
a. 从外观检查是否破裂,引脚折断或锈蚀. b. 从电气上判断是否开路(用三用表).
五. 二极体(Diode):
1.二极体:又叫二极管,在电路中起到发光、整流、稳压、检波、升压的作用.
2. 二极体是由P型及N型半导体组成.一般所谓的半导体在正常情况下不会导电.特殊情况下会导电. 二极体具有单向导通反向截止的特性.
3. 二极体的种类:
A.发光二极体 B.光电二极体 C.整流二极体 D.稳压二极体 E.开关二极体 F.普通二极体
4. 二极体的功能:
A.二极体在实际上相当广泛, 整流最重要的用途(稳压、检波)包括温度补偿.
B. 整流便是将交流电电源经由二极体的整流后变为直流称为整流器.
常用有“桥堆二极体”作用: 整流.
+ -

此环代表负极

5. 整流二极管:如图:

+ -

PCB丝印符号: 。 。或
特点:有方向性,电流只能从正到负单方向流动.作用: 整流、检波.
6.稳压二极管 ﹣ ﹢
PCB丝印符号: 。 。
ZD
特点:有方向性、单向导电,使用时“+”极接“-”电源,“-”极接“+”电源.
作用:稳定直流电压等.
7. 发光二极管:
PCB绿印LED符号: 。 。
LED
如图:
特点:有方向性,当从正到负流过电流时会发光,长脚为“+”极
-
+
短脚为:“-”极,分不同型号可发红、黄、绿、兰、等颜色的光作用:做信号指示灯,做图形显示基色光源,插件时“+”极插PCB丝印图的“+”极.

8. 二极管编号耐压:
1N4001→50V 1N4002→100V 1N4003→200V 1N4004→400V 1N4005→600V六.电晶体(Transistor):
1.电晶体:又叫三极管,在电路中起到开关、电流、电压放大的作用.
2.电晶体的分类:电晶体是可变极性的半导体,其构造依P、N半导体组合数目的不同可分为两种:
A. NPN型 B. PNP型.
3.电晶体三个端点: 1. E→发射极. 2.B→基极. 3.C→集电极
4.结构及符号:

NPN型 PNP型

七.集成电路(Integrated Circuit):
1.集成电路:又叫IC.是在半导体基片上制成的整体电路称为集成电路.
2. 集成电路的分类:
(1)按传送信号功能可分:模拟集成电路及数字集成电路.
(2)按集成度分类:可分为小规模、中规模、大规模集成电路. 集成度指单位面积的芯片上所包含电子元器件的数目.
3.集成电路的功能:在电路中起稳压,功率放大,线路调整记忆微处理等作用.
4.集成电路引脚的识别:半导体集成电路有圆筒形和扁平管壳封装两种.无论是圆筒形和扁平形.其管脚排列都有一定规律,从外壳顶部识别:缺口处有圆形标志的左下脚为第一脚. IC有方向性.插件时组件的缺口对PCB板有印图缺口.第一脚记号相对应.不可插反方向.

第1脚记号

八.熔丝管(Fuse):
1. 熔丝管:又称保险丝管,它是由玻璃、熔丝及接触端帽组成,它在设备中起过流保护作用.
2. 熔丝管分类:
A.普通单丝管 B普通双丝管 C.延迟熔丝管

侧面图
