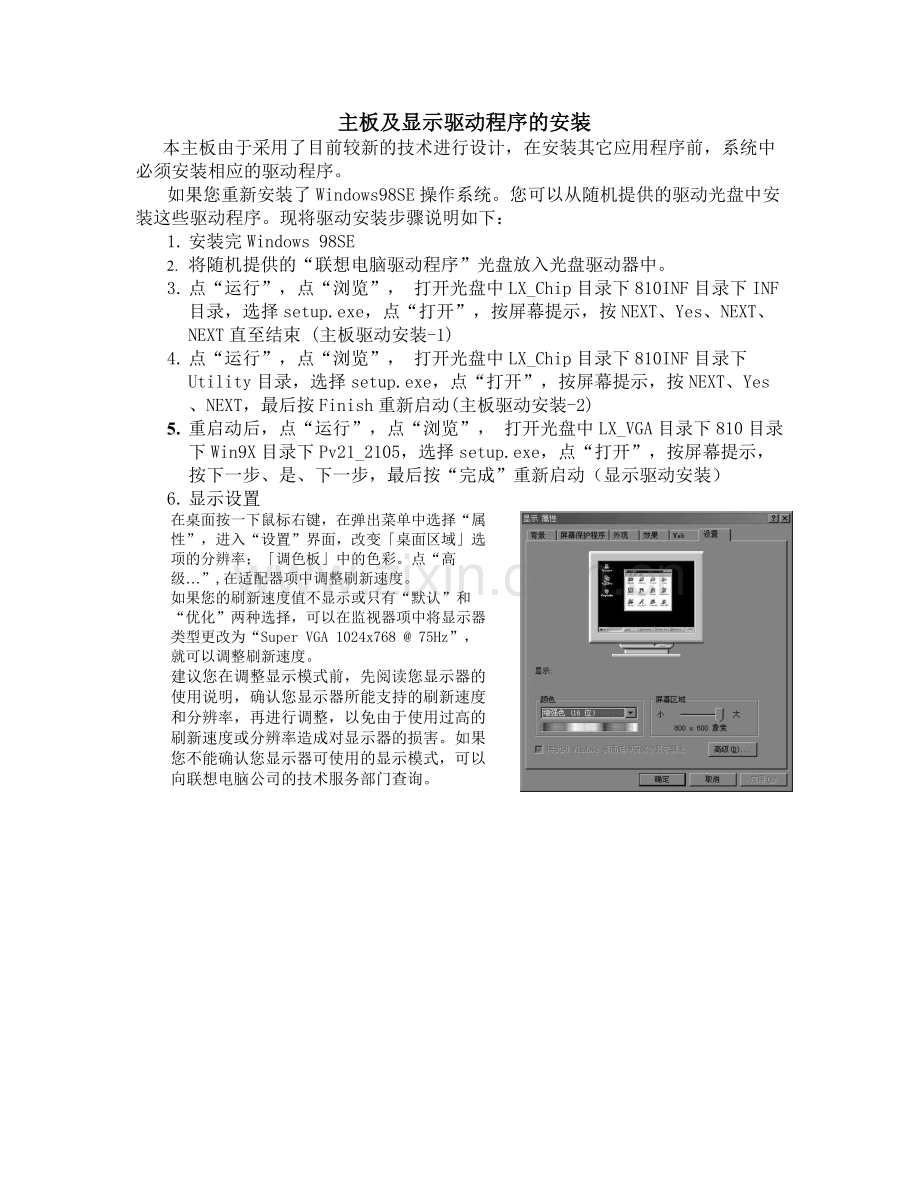

主板及显示驱动程序的安装
本主板由于采用了目前较新的技术进行设计，在安装其它应用程序前，系统中必须安装相应的驱动程序。
如果您重新安装了Windows98SE操作系统。您可以从随机提供的驱动光盘中安装这些驱动程序。现将驱动安装步骤说明如下：
1. 安装完Windows 98SE
2. 将随机提供的“联想电脑驱动程序”光盘放入光盘驱动器中。
3. 点“运行”，点“浏览”， 打开光盘中LX_Chip目录下810INF目录下INF目录，选择setup.exe，点“打开”，按屏幕提示，按NEXT、Yes、NEXT、NEXT直至结束 (主板驱动安装-1)
4. 点“运行”，点“浏览”， 打开光盘中LX_Chip目录下810INF目录下Utility目录，选择setup.exe，点“打开”，按屏幕提示，按NEXT、Yes、NEXT，最后按Finish重新启动(主板驱动安装-2)
5. 重启动后，点“运行”，点“浏览”， 打开光盘中LX_VGA目录下810目录下Win9X目录下Pv21_2105，选择setup.exe，点“打开”，按屏幕提示，按下一步、是、下一步，最后按“完成”重新启动（显示驱动安装）
6. 显示设置
在桌面按一下鼠标右键，在弹出菜单中选择“属性”，进入“设置”界面，改变「桌面区域」选项的分辨率；「调色板」中的色彩。点“高级…”,在适配器项中调整刷新速度。
如果您的刷新速度值不显示或只有“默认”和“优化”两种选择，可以在监视器项中将显示器类型更改为“Super VGA 1024x768 @ 75Hz”，就可以调整刷新速度。
建议您在调整显示模式前，先阅读您显示器的使用说明，确认您显示器所能支持的刷新速度和分辨率，再进行调整，以免由于使用过高的刷新速度或分辨率造成对显示器的损害。如果您不能确认您显示器可使用的显示模式，可以向联想电脑公司的技术服务部门查询。

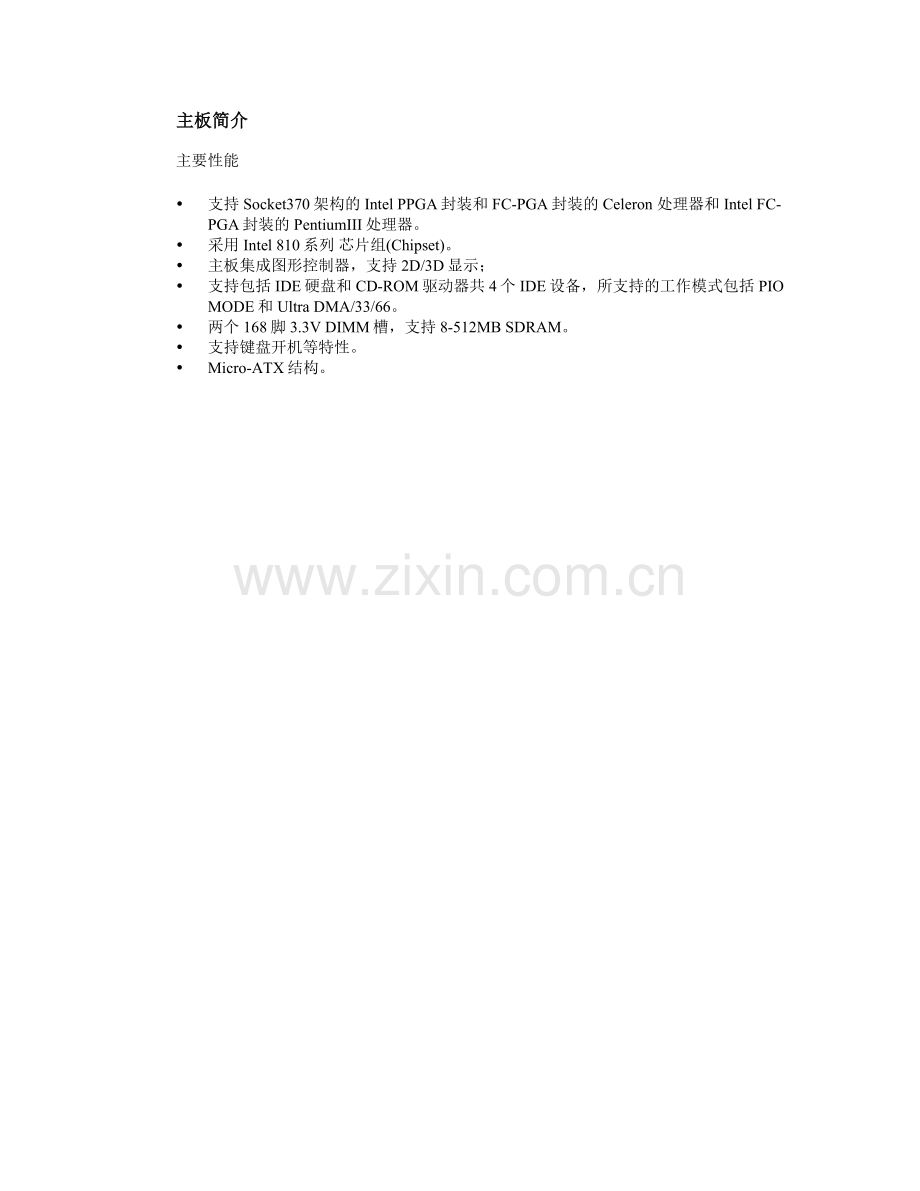

主板简介
主要性能
Ÿ 支持Socket370架构的Intel PPGA封装和FC-PGA封装的Celeron 处理器和Intel FC-PGA封装的PentiumIII处理器。
Ÿ 采用Intel 810系列 芯片组(Chipset)。
Ÿ 主板集成图形控制器，支持 2D/3D显示；
Ÿ 支持包括IDE硬盘和CD-ROM驱动器共4个IDE设备，所支持的工作模式包括PIO MODE和Ultra DMA/33/66。
Ÿ 两个168脚3.3V DIMM槽，支持8-512MB SDRAM。
Ÿ 支持键盘开机等特性。
Ÿ Micro-ATX结构。

各种连接器及连接方式

ATX电源接头

电源开关Power Switch

功能
关闭一次
开/关机

复位开关Reset Switch
设置
功能
闭合一次
系统复位
开启
正常状态

硬盘指示灯连接器HDD LED
PIN
功能
1
正极
2
负极
喇叭连接器Speaker
PIN
功能
第1脚
声音信号 (SPKDATA)
第2脚
未连线 (NC)
第3脚
接地 (GND)
第4脚
电源 (VCC)
电源指示灯连接器Power LED
脚位序号
信号名称或定义
第1脚
阳极 (LED ANODE)
第2脚
阴极 (LED CATHODE) 或接地 (GND)
第3脚
阴极 (LED CATHODE) 或接地 (GND)

CMOS清除跳线JBAT1
设置
功能
1-2脚短接
清除CMOS
2-3脚短接
正常状态

允许刷新BIOS跳线JP6
JP6
功能
断开
可以用BIOS Flash工具写BIOS
短接
禁止用BIOS Flash工具写BIOS
键盘开机设置跳线JKBV1
要使用键盘开机功能，需要在BIOS设置允许键盘开机，并将1-2脚短接
设置
功能
1-2脚短接
允许使用键盘开机
2-3脚短接
禁止使用键盘开机

休眠开关连接器JGS1 和休眠状态指示灯连接器JGL1

节能显示灯接头 (Green LED Connector) (JGL1)
脚位序号
信号名称或定义
第2脚
阳极 (LED ANODE)
第3脚
阴极 (LED CATHODE) 或接地 (GND)
第1脚
未定义
当系统进入节能状态时，节能显示灯会亮

硬件节能接头 (Hardware Green Connector) (JGS1)
设置
功能
关闭一次
硬件节能状态 (HARDWARE GREEN)
开启
正常状态 (NORMAL)

主板BIOS设定

BIOS内的参数有些是设定硬件的时序或设备的工作模式的，不适当地改变这些参数会造成功能错误、死机甚至无法开机的现象，所以建议您不要随意改变您不熟悉的BIOS参数。万一您已造成电脑无法开机的现象，请参考有关“清除CMOS”的说明。
（注：随着BIOS版本的升级，有些项目或内容可能有微小变化，恕不另行通知。）

设置BIOS参数

开机时，BIOS 首先会对主板上必备的基本硬件作自我诊断、设定硬件 时序的参数、侦测所有硬件设备等，最后才将系统控制权交给下一阶段程序，即操作系统。因 BIOS 是硬件和软件沟通的唯一桥梁，如何妥善地设 置 BIOS 参数对系统是否能处在最佳工作状态至关重要。电脑开机， BIOS 完成自我诊断后，会在屏幕的下方出现以下信息：
Press <Del> To Enter Setup
在此信息出现的 3 到 5 秒之内，如果您及时按下 <Del> 键,就可以进入如图所示的 BIOS 设置主菜单。此主菜单为您提供了 若干BIOS 设置选项和 2 种退出方式，利用箭头键可以选择设置的项目，再按下<Enter>键进入子菜单或接受该选项。这里先对您将可能用到的功能键加以说明：
· Esc 键：按此键可以离开 BIOS 设置画面。
· F10 键：按此键表示您已完成 BIOS 设置工作，将所设置的参数储存起来并离开 BIOS 设置画面。
· ­ ¯ ¬ ® 键：即上、下、左、右键，利用这些键可以选择菜单中您想确认或改变参数的项目。
· <PgUp>、<PgDn> 键：利用这 2 个键可以修改 BIOS 中您所选定的项目的参数。
BIOS主菜单

下面对BIOS设置主菜单中的各项目加以解释。
BIOS标准参数设置（Standard CMOS Setup）

BIOS基本参数包括日期、时间、硬盘驱动器、软盘驱动器、显示卡等。
硬盘（Hard Disk）
第一通道主硬盘/第一通道从硬盘/第二通道主硬盘/第二通道从硬盘
（Primary Master/Primary Slave/Secondary Master/Secondary Slave）
本目录列出和储存了连接在 2 个 IDE 通道上硬盘的类型和参数。按“Enter”系统会自动检测硬盘类 型；"None"是指没有设定硬盘。
出错暂停（Halt on）
利用此项可以设定当电脑开机后出现错误时是否停止运行。
No errors
无论检测到任何错误，系统照常开机启动
All errors
无论 BIOS 何时检测出非致命的错误，系统停止运行并出现提示
All, But Keyboard
出现键盘错误以外的任何错误，系统停止
All, But Diskette
出现磁盘错误以外的任何错误，系统停止
All, But Disk/Key
出现键盘或磁盘以外的任何错误，系统停止
存储器（Memory）
该项显示了 BIOS 开机自检时（POST，Power On Self Test ）检测到的系统存储器信息。
Base Memory
开机自检过程中检测到的系统装载的基本存储器容量
Extended Memory
开机自检过程中检测到的系统的扩展存储器容量
Total Memory
以上所有存储器容量的总和
BIOS工作模式设置(Advanced BIOS Features)
CMOS Setup Utility-Copyright(C)1984-1999 Award Software
Advanced BIOS Features
Anti-Virus Protection
Disabled

Item Help
CPU Internal Cache
Enabled
External Cache
Enabled
CPU L2 Cache ECC Checking
Enabled

Menu Level >
Quick Power On Self Test
Enabled
First Boot device
Floppy
Second Boot device
HDD-0
Third Boot device
CDROM
Boot other device
Enabled
Swap Floppy Drive
Disabled
Boot Up Floppy Seek
Disabled
Boot Up Numlock Status
Off
Gate A20 Option
Fast
Typematic Rate Setting
Typematic Rate (Chars/Sec)
Typematic Delay (Msec)
Disabled
6
250
Security Option
Setup
OS Select for DRAM > 64MB
Non-OS2
Report No FDD for Win 95
No

­¯®¬ Move Enter: Select +/-/PU/PD: Value F10:Save ESC: Exit F1: General Help
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

以下是各选项的说明及设置方法。
项目
选择
说明
Quick Power On Self Test
Enable
启用快速开机自检，BIOS会精简自检项目，加快开机检测速度
Disabled
运行正常开机自检
First /Second/Third Boot device /Boot other device

指定从何种设备加载操作系统的顺序，选项包括Floppy, LS/ZIP, HDD0/1/2/3, SCSI, CD-ROM, LAN和Diabled
Security Option
System
系统每一次启动时或要进入 BIOS 的参数设置 程序时，都要求输入正确密码方可进入
Setup
系统在进入 BIOS 的参数设置程序时要求输入正确密码方可进入

芯片组参数设置(Advanced Chipset Features)
CMOS Setup Utility-Copyright(C)1984-1999 Award Software
Advanced Chipset Features
SDRAM CAS Latency Time
Auto

Item Help
SDRAM Cycle Time Tras/Trc
6/8
SDRAM RAS-to-CAS Delay
3
SDRAM RAS Precharge Time
3

Menu Level >
System BIOS Cacheable
Disabled
Video BIOS Cacheable
Disabled
Memory Hole at 15M-16M
Disabled
Delayed Transaction
Enabled

­¯®¬ Move Enter: Select +/-/PU/PD: Value F10:Save ESC: Exit F1: General Help
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

由于涉及Chipset及内存的时序及参数设置，建议用户使用缺省值，不要随意更改其配置，否则可能导致无法开机或死机的情况。各选项内容在此不对用户做详细介绍。
外围设备参数设置(Integrated Peripherals)
CMOS Setup Utility-Copyright(C)1984-1999 Award Software
Integrated Peripherals
OnChip Primary PCI IDE
Enabled

Item Help
OnChip Secondary PCI IDE
Enabled
IDE Primary Master PIO
Auto
IDE Primary Slave PIO
Auto

Menu Level >
IDE Secondary Master PIO
Auto
IDE Secondary Slave PIO
Auto
IDE Primary Master UDMA
Auto
IDE Primary Slave UDMA
Auto
IDE Secondary Master UDMA
Auto
IDE Secondary Slave UDMA
Auto
USB Controller
Enabled
USB Keyboard Support
Disabled
Init Display First
PCI Slot
Onboard Audio Device
Enabled
IDE HDD Block Mode
Enabled
Power On Function

KB Power On Password

Hot Key Power On

Onboard FDC Controller
Enabled
Onboard Serial Port 1
3F8/IRQ4
Onboard Serial Port 2
2F8/IRQ3
UART Mode Select
Normal
RxD, TxD Active
Hi, Lo
IR Transmition Delay
Enabled
Onboard Parallel Port
378/IRQ7
Parallel Port Mode
SPP
EPP Mode Select
EPP 1.7
ECP Mode use UDMA
3
PWRON After PWR-Fail
Off
­¯®¬ Move Enter: Select +/-/PU/PD: Value F10:Save ESC: Exit F1: General Help
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults
以下是各选项的说明及设置方法。
选项
选择
说明
OnChip Primary/ Secondary PCI IDE
Enable
开启主板上 (on chip) 第一/第二通道 IDE口
Disable
关闭主板上 (on chip) 第一/第二通道 IDE口
IDE Primary/Secondary Master/Slave PIO
Mode0~4
定义IDE第一/第二通道主/从PIO模式
Auto
自动检测IDE PIO模式
IDE Primary/Secondary Master/Slave UDMA
Disable
关闭IDE第一/第二通道主/从UDMA模式
Auto
自动检测IDE UDMA模式
USB Controller

Enabled
Disabled
若系统有USB控制器并且您希望使用USB外设，则选择“Enable”
USB Keyboard Support
Enabled
开启支持 USB 键盘
Disabled
关闭支持 USB 键盘
Init Display First
PCI Slot
开机后先激活PCI插槽上的VGA
Onboard
开机后先激活主板集成的VGA
IDE HDD Block Mode
Enabled
允许 IDE 硬盘一次读/写多个扇区
Disabled
IDE 硬盘一次只读/写一个扇区
Power On Function

选择开机方式，设置选项有：Any Key, Button Only, Mouse Left, Mouse Right, Password, Hotkey,Keyboard98
KB Power On Password

设置键盘开机密码
Onboard FDC Controller
Enabled
开启软盘驱动控制器
Disabled
关闭软盘驱动控制器
Onboard Serial Port 1/2
3F8/IRQ4
选择串口1/2的地址和中断号
2F8/IRQ3

3E8/IRQ4

2E8/IRQ3

Auto
自动设置串口1/2的地址和中断号
Disable
串口关闭
UART Mode Select

定义主板I/O芯片的远红外接口功能
Onboard Parallel Port
Disable
关闭并口
3BCH/IRQ7
定义打印口0的并口地址及中断号
27BH/IRQ5
定义打印口2的并口地址及中断号
378H/IRQ7
定义打印口1的并口地址及中断号
Parallel Port Mode
SPP
将并口模式定义为标准并口
EPP
将并口模式定义为增强型并口
ECP
将并口模式定义为扩展并口
EPP Mode Select

选择EPP模式为EPP1.7或EPP1.9
ECP Mode use UDMA

选择ECP模式下使用的DMA模式（1~4）
PWRON After PWR-Fail

定义电源异常断电，又恢复电源供应后系统的启动模式
电源管理设置（Power Management Setup）
CMOS Setup Utility-Copyright(C)1984-1999 Award Software
Power Management Setup
Power Management
User Define

Video Off Method
DPMS

Menu Level >
Video Off In Suspend
Yes
Suspend Type
Stop Grant
Modem Use IRQ
3
Suspend Mode
Disabled
HDD Power Down
Disabled
Soft-Off by PWRBTN
Instant-Off
Wake-Up by PCI Card
Disabled
Wake-Up on LAN
Disabled
CPU Thermal-Throttling
50.0%
Resume By Alarm
Disabled
Date(of Month) Alarm
Time(hh:mm:ss)Alarm
0
0 0 0
**Reload Global Timer Events**

Primary IDE 0
Disabled
Primary IDE 1
Disabled
Secondary IDE 0
Disabled
Secondary IDE 1
Disabled
FDD, COM, LPT Port
Disabled
PCI PIRQ[A-D]#
Disabled
­¯®¬ Move Enter: Select +/-/PU/PD: Value F10:Save ESC: Exit F1: General Help
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults
以下是各选项的说明及设置方法。
项目
选择
说明
Power Management
User Define
用户自定义休眠方式
Min.Power Saving

Max.Power Saving

Video Off Method
Blank Screen
当关闭视频时, 系统屏幕将关闭
V / H SYNC + Blank
当关闭视频时，系统屏幕将关闭。除了关闭屏幕外，BIOS 将同时关闭VGA 的行列扫描信
DPMS
初始化显示能源管理信号
Video Off In Suspend
Yes
系统进入 Suspend 模式下时，屏幕关闭
No
系统进入 Suspend 模式下时，屏幕不关闭
Suspend Type

选择休眠类型，包括：PWRON Suspend, Stop Grant
Modem Use IRQ

决定了调制解调器所用的中断号，包括3，4，5，7，9，10，11，NA
Suspend Mode
Disabled
设置休眠模式
１Min.~1Hr.
设定系统进入休眠状态前的等待时间
HDD Power Down
Disable
不允许硬盘电机 停转。
1~15Min
设定硬盘进入省电状态(电机停转)前硬盘等待时间
Soft-Off by PWRBTN
Instant –off
用户按了POWER键, 系统将立刻关闭
Delay 4 Sec.
系统工作时，按住POWER键4秒钟, 系统将会关闭
Wake-Up by PCI Card

允许或禁止从PCI卡唤醒
Wake-Up on LAN
Enable
允许网络唤醒
Disable
禁止网络唤醒
CPU Thermal-Throttling

设置CPU温度在超过阈值后工作频率变化的比率
Resume By Alarm
Date(of Month) Alarm
Time(hh:mm:ss)Alarm

设置计算机启动的日期和时间

PnP/PCI参数设置(PnP/PCI Configuration)

CMOS Setup Utility-Copyright(C)1984-1999 Award Software
PnP/PCI Configuration
Reset Configuration Data
Disabled

Item Help

Resources Controlled By
Auto
IRQ Resources
Press Enter

Menu Level >
Memory Resources
Press Enter

PCI/VGA Palette Snoop
Disabled

­¯®¬ Move Enter: Select +/-/PU/PD: Value F10:Save ESC: Exit F1: General Help
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults
以下是各选项的说明及设置方法。
项目
选择
说明
Reset Configuration Data
Enabled/ Disabled
建议设置为“Disabled”。如果您安装了新的附加卡后，系统重新配置引起严重冲突而不能启动操作系统，选择“Enabled”以重新恢复ESCD（扩展系统配置数据）
Resources Controlled By
Manual
系统资源参数（IRQ和DMA）可由用户设定
Auto
系统资源参数（IRQ和DMA）由BIOS设定
IRQ Resources

当系统资源可由用户设定，则可进入该子菜单进行设备的中断号设置
Memory Resources

进入该子菜单可进行内存资源设置
PCI/VGA Palette Snoop

建议设置为Disable
PC健康状态监测（PC Health Status）
利用该项可以随时监视系统和CPU的温度、风扇转速及主板的重要电压值，以保证系统正常运行。
CMOS Setup Utility-Copyright(C)1984-1999 Award Software
PC Health Status
CPU Warning Temperature
Disabled

Item Help
Current System Temp
39 ºC/102 ºF
Current CPU Temperature
66 ºC/150 ºF
Current System FAN Speed
4891RPM

Menu Level >
Current CPU FAN Speed
5532RPM
IN0(V)
1.96V
IN1(V)
1.48V
IN2(V)
3.24V
+5V
4.89V
+12V
11.79V
-12V
-12.19V
-5V
-4.53V
VBAT(V)
3.10V
5VSB(V)
5.37V
­¯®¬ Move Enter: Select +/-/PU/PD: Value F10:Save ESC: Exit F1: General Help
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults
以下是各选项的说明及设置方法。
项目
说明
CPU Warning Temperature
若选择“Enabled”，当CPU（附近）温度达到预设温度后向用户报警
Current System/CPU Temp
显示检测的主板/CPU(附近)温度
Current System/CPU FAN Speed
显示机箱/CPU风扇的速度，单位rpm（每分钟转数
IN0(V) /IN1(V) /IN2(V)/+5V /+12V/
-12V /-5V/VBAT(V) /5VSB(V)
显示主板上所有重要电压值。

设置主板和CPU工作频率 (Frequency /Voltage Control)

* 此处设置请用户使用缺省值，不要更改其配置，否则会导致系统不能正常工作，甚至损坏CPU和主板，本公司将不会负责由此而产生的任何损毁。
各选项内容在此不对用户做详细介绍。
加载安全参数(Load Fail-Safe Defaults)
该项加载BIOS默认设置，在该设置环境下系统最稳定但性能最差。
加载优化参数（Load Optimized Defaults）
该项加载BIOS出厂默认设置，在该设置环境下系统性能最优。
设置管理者/用户口令(Set Supervisor/User Password)
利用此项密码设定，可以防止您的电脑被他人侵扰。这两种密码的区别是：Supervisor Password 允许进入BIOS设置菜单并可更改其设置，User Password仅允许进入BIOS设置菜单但没有权限更改设置。
当此功能被选中后，屏幕中央会出现以下信息请您输入密码。
ENTER PASSWORD
输入您选定的不超过 8 个字符的密码，按 <Enter> 键，之后您会被要求再次确认刚才输入的密码，重复输入您刚才选定的密码，按 <Enter> 键。您也可以按 <Esc> 键跳过此项，则您第一次输入的密码不被记录。
当您想取消密码时，在选定本项 (Supervisor/User Password) 后直接按<Enter> 键，屏幕上会 出现
PASSWORD DISABLED
再按一次 <Enter> 键，则密码被取消。
当密码设置完成，您可以要求每次进入BIOS设置菜单均需输入密码，这样可防止未授权者改变您的系统设置。您亦可要求每次系统重新启动后输入密码，以防止为授权者使用您的计算机。
如果您忘记了密码，只有通过清除 CMOS 里的设置后才能重新进入系统，但 BIOS 中被改变的参数要重新设定。
保存设置并退出(Save & Exit Setup)
当在BIOS中进行适当的修改之后，若您想保存这些修改并使其生效，请在BIOS设置主菜单中选择该项，屏幕上显示如下信息：
SAVE to CMOS and EXIT (Y/N)? N
先按“Y”键，再按“Enter”键，然后系统会重新启动，使所做的修改生效。
不保存设置并退出(Exit without Saving)
当在BIOS中进行某些修改之后，您不想保存这些修改，请在BIOS设置主菜单中选择该项，屏幕上显示如下信息：
Quit Without Saving (Y/N)? N
先按“Y”键，再按“Enter”键，然后系统会重新启动，所做的修改无效。
声明

请注意，如果您发现本手册的内容与以前所配的手册有所变化，那是为了更好的叙述或我们对系统的软、硬件方面的改进所造成的。请恕不事先通知，请您按随机所配的说明书进行操作。
