编号: 1—01
XX河水库除险加固工程
上游坝坡整治分部工程验收鉴定书
单位工程名称：大坝工程（1）
上游坝坡整治分部工程验收工作组
二0一0年十一月六日
前 言
XX河水库位于XX省XX县西北部的XX镇XX村，距XX县城50km，水库拦截堵河支流苦桃河上游XX河河段，坝址以上承雨面积104k m2，原设计总库容1564万m3,本次复核总库容1586万m3，是一座以灌溉、供水为主，兼有防洪、发电、生态等综合效益的中型水利枢纽工程。水库枢纽工程现由大坝、溢洪道、输水隧洞和坝后电站等组成.主体工程于1969年6月动工兴建，1971年7月建成蓄水。
上游坝坡整治分部工程(1－01）属大坝加固单位工程中8个分部工程之一。该分部工程于2009年10月17日开始施工，2010年11月5日完工，该工程共有73个单元工程,主要施工任务包括:干砌石翻修整平8000。00 m2，C20砼护坡1862。10 m3，沥青砂板1342.50 m2，pvc排水管537.00 m，清除淤泥293.11m3，回填碎石874.89m3，浆砌石380m3，砂浆抹面420m2.详见分部工程工程量汇总附表A和单元工程量汇总附表B。
在分部工程建设过程中，按照《水利水电工程施工质量检验与评定规程》（SL176—2007），施工单位按《单元工程评定标准》及有关技术标准对水泥、砂石料等原材料质量进行全面检验,并报监理机构复核;监理机构按比例进行抽检；施工单位按《单元工程评定标准》检验工序及单元工程质量,作好施工记录，在自检合格后,填写《水利水电工程施工质量评定表》报监理机构复核。监理机构根据抽检的资料核定单元（工序）工程质量等级。单元（工序)工程质量合格方可进行后续工程施工.该分部工程质量,施工单位自评为优良,监理机构复核认定为优良,项目法人认定为优良。

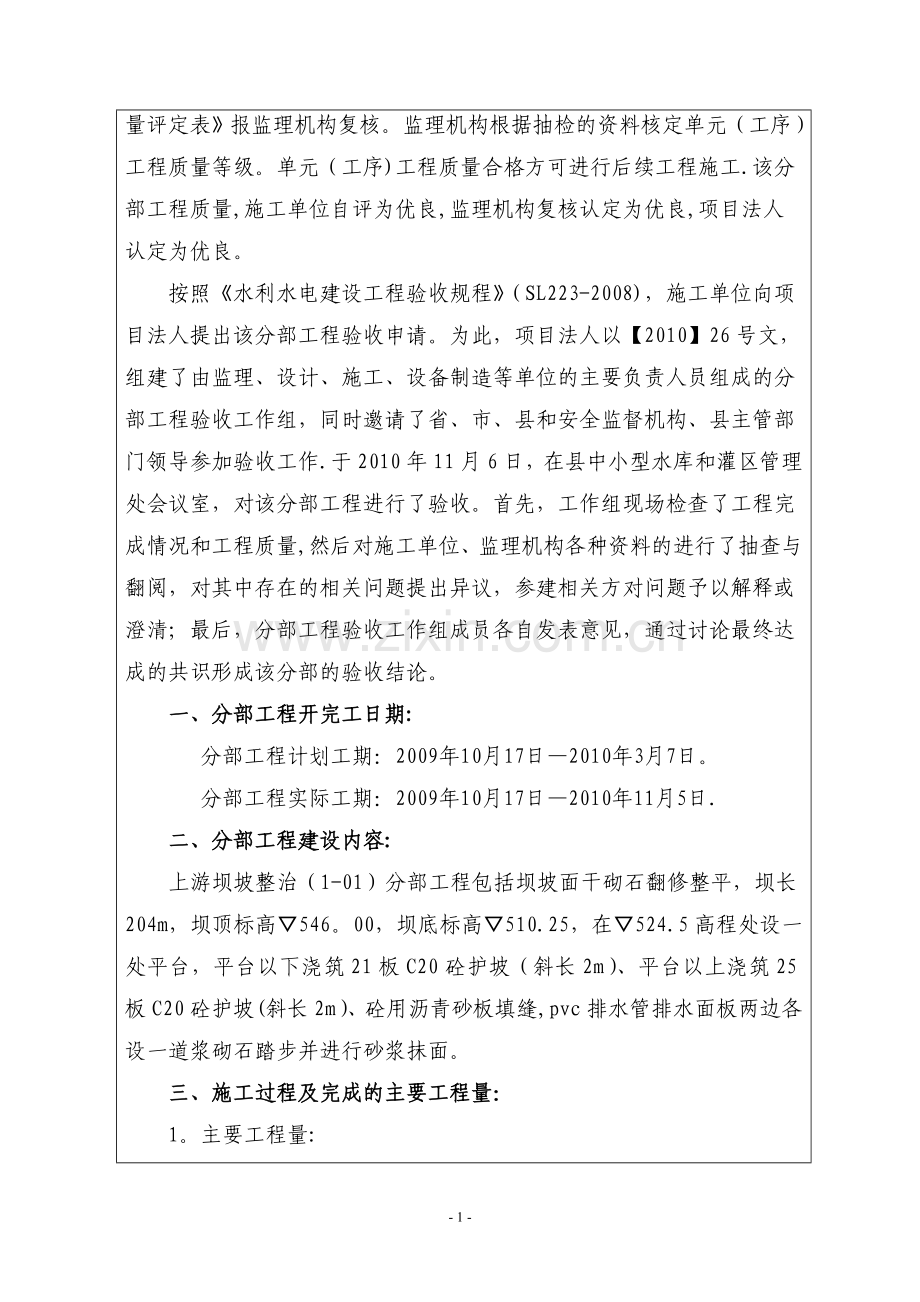

按照《水利水电建设工程验收规程》（SL223-2008)，施工单位向项目法人提出该分部工程验收申请。为此，项目法人以【2010】26号文，组建了由监理、设计、施工、设备制造等单位的主要负责人员组成的分部工程验收工作组，同时邀请了省、市、县和安全监督机构、县主管部门领导参加验收工作.于2010年11月6日，在县中小型水库和灌区管理处会议室，对该分部工程进行了验收。首先，工作组现场检查了工程完成情况和工程质量,然后对施工单位、监理机构各种资料的进行了抽查与翻阅，对其中存在的相关问题提出异议，参建相关方对问题予以解释或澄清；最后，分部工程验收工作组成员各自发表意见，通过讨论最终达成的共识形成该分部的验收结论。
一、分部工程开完工日期:
分部工程计划工期：2009年10月17日—2010年3月7日。
分部工程实际工期：2009年10月17日—2010年11月5日.
二、分部工程建设内容:
上游坝坡整治（1-01）分部工程包括坝坡面干砌石翻修整平，坝长204m，坝顶标高▽546。00，坝底标高▽510.25，在▽524.5高程处设一处平台，平台以下浇筑21板C20砼护坡（斜长2m）、平台以上浇筑25板C20砼护坡(斜长2m）、砼用沥青砂板填缝,pvc排水管排水面板两边各设一道浆砌石踏步并进行砂浆抹面。
三、施工过程及完成的主要工程量：
1。主要工程量:
序号
工程项目
单位
工程量
备注
1
干砌石翻修整平
M2
8000

2
C20砼护坡
M3
1862。10

3
沥青砂板
M2
1342。50

4
pvc排水管
M
537.00

5
清除淤泥
m3
293。11

6
回填碎石
m3
874.89

2. 施工过程:
1、安装钢模板
安装钢模板是保证线形、平整度，纵缝顺直度,板厚度宽度等各项技术指标的重要环节。在操作过程中坚持“固、准”的要求。
“固”是钢模板采用标准槽钢加工而成，槽钢高度与混凝土板厚一致,接头处用专用配件牢固固定,接头要紧密，不能有离缝、前后错位和高低不平现象。模板就位后用“T”型道钉嵌入基层进行固定。将固定好的模板底部用砂浆填塞密实，保证钢模稳固。
“准”是保持钢模顶部标高的准确,用水准仪检查顶面标高平度误差控制在毫米以内.检查无误后，在钢模内侧面均匀涂刷一薄层机油。
2、混凝土拌制
上游坝坡整治分部工程混凝土,采用强制式搅拌机进行拌制。施工前事先在搅拌站内备足符合要求的砂、碎石、水泥等材料。
搅拌第一盘混凝土拌合物前,先用适量的混凝土拌合物或砂浆搅拌，拌后排弃，然后再按规定的配合比进行搅拌。搅拌机装料顺序为砂、水泥、碎石或碎石、水泥、砂，进料后，边搅拌边加水。
3、运输、卸料、摊铺混凝土
混凝土拌合物采用1t自卸汽车运送到溜槽口，砼从溜槽口溜至浇筑地点进行摊铺、振捣、做面。
混凝土拌合物摊铺前,要对模板的间隔、高度、润滑、支撑稳定情况和基层的平整、润湿情况、以及钢筋的位置和传力杆装置等进行全面检查。
摊铺时，将倾卸在溜槽内的混凝土按摊铺厚度均匀地充满在模板范围内，摊铺时严禁抛掷和搂耙，以防离析。在模板附近摊铺时，用铁锹插捣几下,使灰浆捣出，以免发生蜂窝。
4、混凝土捣固与成型
首先,采用插入式振动器按顺序插振一次。插入式振捣器的移动间距不宜大于其作用半径的1。5倍，其至模板的距离也不应大于振捣器作用半径的0.5倍，插点间距要均匀，防止漏振,在振捣时要避免与钢模和钢筋碰撞。振捣时间以拌和物停止下沉、不再冒气泡并泛出水泥浆为准，不宜过振。
其次，用功率不小于2。2kw的平板振捣器全面振捣。振捣时应重叠10—20cm,同一位置不宜少于15秒,以不再冒气泡并泛出水泥浆为准。
5、人工精修
精修是保证砼坝坡面平整度的把关工序。为达到要求的平整度,采取“量”、“抹”结合的人工精修方法.
“量”即用具有标准线且不易变形的铝合金直尺，紧贴模板顶面进行拉锯式搓刮，一边横向搓、一边纵向刮移，作最后一次检测砼坝坡面的平整度。一旦发现误差较大，立即进行修补。搓刮前,将模板顶面清理干净。搓刮后即可用直尺于两侧边部及中间三处紧贴浆面各轻按一下，低凹处不出现压痕或印痕不明显，较高处印痕较深,据此进行找补精平.
“抹”即人工用抹子将表面抹平。分两次进行，先找补精平，等混凝土表面收浆无泌水时,再作第二次精抹,以达到规范要求的坝坡面平整度要求。
6、养护
混凝土凝固后应立即养护，拟采用覆盖旧麻袋、草袋等洒水湿养护方式。每天一般洒水4-6次，但必须保证在任何气候条件下，覆盖物底部在养护期间始终处于潮湿状态,以此确定每天洒水遍数.养护时间根据混凝土强度增长情况而定，一般宜为14～21天。
养护期满后方可将覆盖物清除，板面不留有痕迹.
在大坝▽510.25～▽539。00高程干砌石进行翻修整平,在整平过程中，如面板底于平整度，把大坝面板的面石翻开，然后垫碎石料，垫好后再把面石盖上，面石上表面将好为坝坡坡面,如面板高于平整度，把大坝面板的面石翻开,然后挖除碎石料，挖好后再把面石盖上，面石上表面将好为坝坡坡面.控制标准:面石上面不能有碎石料，调高在面石底部。在大坝▽539.00～坝顶▽546高程采用碎石找平,找平用蛙夯振实,达到设计干密度。
四、质量事故及质量缺陷处理情况:
本分部工程无质量事故及缺陷。
五、拟验工程质量评定
1。分部工程项目划分及评定统计
工程项目名称:谭家河水库除险加固工程第一标段
单位工程名称及编号
分部工程
单元工程
评定
编号
名称
编号
名称
自评
核定
大 坝 工 程 （★1）
1-01
上 游 坝 坡 整 治
1—01—01-01
干砌石翻修（0～50▽510。25)
优良
优良
1-01—01—02
干砌石翻修（50~100▽510.25）
优良
优良
1-01-01—03
干砌石翻修（100~150▽510.25）
优良
优良
1—01—01—04
干砌石翻修(150～200▽510.25）
优良
优良
1-01-01-05
干砌石翻修（0～50▽524.5）
优良
优良
1—01—01-06
干砌石翻修（50～100▽524。5)
优良
优良
1-01-01—07
干砌石翻修（100～150▽524。5)
优良
优良
1—01-01—08
干砌石翻修（150~200▽524。5）
优良
优良
1—01—02—01
砂石垫层(0～50)
合格
合格
1—01—02—02
砂石垫层（50～100）
合格
合格
1—01—02-03
砂石垫层(100～150)
合格
合格
1-01-02—04
砂石垫层（150～200）
合格
合格
1—01-03-01
▽524.5C20护坡马道砼浇筑
优良
优良
1—01—03—02
C20砼护坡第一块▽524。5~▽525。37
优良
优良
1—01—03—03
C20砼护坡第二块▽525.37~▽526。24
优良
优良
1-01—03-04
C20砼护坡第三块▽526。24～▽527.11
优良
优良
1-01-03—05
C20砼护坡第四块▽527。11～▽527。98
优良
优良
1—01-03—06
C20砼护坡第五块▽527。98▽528。85
优良
优良
1—01—03-07
C20砼护坡第六块▽528.85▽529。72
优良
优良
1—01—03—08
C20砼护坡第七块▽529.72▽530。57
优良
优良
1—01-03—09
C20砼护坡第八块▽530。57▽531.46
优良
优良
1—01-03—10
C20砼护坡第九块▽531.46▽532.33
优良
优良
1—01—03—11
C20砼护坡第十块▽532。33▽533。2
优良
优良
1-01—03—12
C20砼护坡第十一块▽533。2▽534。07
优良
优良
1—01—03—13
C20砼护坡第十二块▽534.07▽534.94
优良
优良
1-01—03-14
C20砼护坡第十三块▽534。94▽535.81
优良
优良
1—01—03—15
C20砼护坡第十四块▽535。81▽536。68
优良
优良
1-01-03—16
C20砼护坡第十五块▽536.68▽537。55
合格
合格
1-01—03—17
C20砼护坡第十六块▽537.55▽538。42
优良
优良
1-01-03-18
C20砼护坡第十七块▽538。42▽539。29
优良
优良
1—01-03-19
C20砼护坡第十八块▽539。29▽540。16
优良
优良
1-01-03—20
C20砼护坡第十九块▽540。16▽541.03
优良
优良
1-01—03-21
C20砼护坡第二十块▽541。03▽541。90
优良
优良
1—01—03-22
C20砼护坡第二十一块▽541.90▽542。77
优良
优良
1-01—03—23
C20砼护坡第二十二块▽542.77▽543.64
优良
优良
1—01—03—24
C20砼护坡第二十三块▽543。64▽544.51
优良
优良
1-01—03-25
C20砼护坡第二十四块▽544.51▽545.38
优良
优良
1—01—03-26
C20砼护坡第二十五块▽545。38▽546。00
合格
合格
1-01—03—27
▽524。50以上右岸边角砼
优良
优良
1-01-03—28
▽540。16～▽542。77第十九块左岸上
优良
优良
1—01-03-29
▽542。77~▽544.51第二十二、三块左岸上
优良
优良
1—01—03-30
▽510.25高程齿槽砼
优良
优良
1-01—03—31
▽510。25高程马道平台
优良
优良
1—01—03-32
▽510.25平台和▽510。25~▽510。96砼
优良
优良
1—01—03—33
▽510.25~▽511.12
优良
优良
1-01-03-34
▽511。12～▽511。83
优良
优良
1—01-03—35
▽511。83~▽512。54
优良
优良
1—01-03—36
▽512.54～▽513.25
优良
优良
1—01-03-37
▽513。25～▽513。96
优良
优良
1—01—03—38
▽513。96~▽514。67
优良
优良
1-01—03-39
▽514.67~▽515。38
优良
优良
1—01—03—40
▽515。38～▽516.09
优良
优良
1-01—03—41
▽516.09~▽516.80
优良
优良
1-01-03-42
▽516。80～▽517。51
优良
优良
1-01—03—43
▽517。51～▽518.22
优良
优良
1-01-03—44
▽518。22~▽518.93
优良
优良
1-01—03—45
▽518.93~▽519.64
优良
优良
1-01-03-46
▽519.64~▽520。35
优良
优良
1—01-03—47
▽520.35～▽521.06
优良
优良
1—01-03—48
▽521.06～▽521.77
优良
优良
1-01—03-49
▽521.77～▽524.48
优良
优良
1-01-03—50
▽522。48～▽523.19
优良
优良
1—01—03-51
▽523。19～▽523.90
优良
优良
1-01-03—52
▽523。90～▽524.21
优良
优良
1-01—03—53
▽524。21～▽524。50
优良
优良
1—01—03—54
第一板
合格
合格
1—01—03—55
第二板～第六板
优良
优良
1—01-03—56
下坝7~10右岸砼
优良
优良
1—01-03—57
下坝11～15右岸砼
优良
优良
1-01—03—58
下坝16~20右岸砼
优良
优良
1—01—03—59
下坝21～25右岸砼
优良
优良
1—01—04—01
浆砌石踏步▽510.25~▽524。50
优良
优良
1—01-04-02
浆砌石踏步▽524。50～▽546。00
优良
优良

本分部共计73个单元工程，其中66个单元优良,自评优良；
监理核定66个单元优良，核定该分部质量等级为优良。
2、原材料统计表
原材料质量检验情况统计表
材料名称
产地或厂家
数量
检测次数
主要检测项目统计
检测
检测单位
(ｔ、m3)
项 目
标准值
检测值
结果
水泥
湖北金龙（P。C 32。5）
480
2
初凝时间(min）
≥45
180、180≥45
合格
丹江口精正建设工程检测有限责任公司
终凝时间(min）
≤600
215、215≤600
合格
抗折28ｄ
≥5。5
7。6≥6。5
合格
抗压28ｄ
≥32。5
34。8～37。7≥32。5
合格
砂
竹山
800
2
含泥量（%）
﹤3%
0.4、0.6﹤3％
合格
泥块含量(％）
不允许
无
合格
细度模数
2。2~3.0
2。62、2。5
合格
云母含量
﹤2％
无
合格
卵石
竹山
1600
3
含泥量(％）
﹤1
0。2、0。2、0。3
合格
泥块含量（％)
不允许
无
合格
超径(％）
﹤5
4.7、4。9、4.8
合格
逊径(％）
﹤10
6.9、8.1、8.9
合格
3。砼试块检测统计表
序
设计强度等级
成型日期
检验日期
龄期
单块强度（Mpa）
平均
检测单位
号
强度

（ Mpa）
1
C20
2010。4.15
2010。5.13
28
24。8
24.3
24
24.4
丹江口精正建设工程检测有限责任公司
2
C20
2010。4。18
2010。5。15
28
23。6
23。2
23.7
23。5
3
C20
2009。11.13
2009.12。11
28
24.2
24。6
23。4
24。1
4
C20
2009。11。30
2009。12.28
28
23。6
22。8
23。4
23。3
5
C20
2009.12。1
2009.12。29
28
23。8
24
23。8
23。9
6
C20
2009.12。2
2009.12。30
28
23。4
23。8
24.2
23.8
7
C20
2009.12。3
2009。12。31
28
24
23。8
24。4
24.1
8
C20
2009。12。4
2010。1。1
28
24
24。4
23.8
24。1
9
C20
2009。12。9
2010.1.6
28
22。4
23.2
22.8
22.8
10
C20
2009.12。10
2010.1。7
28
22。4
23。7
24。1
23。4
11
C20
2009。12。17
2010。1。14
28
24。1
24.6
24.8
24。5
12
C20
2010.2.24
2010。3。24
28
25。1
24.5
24.8
24。8
13
C20
2010。2.26
2010。3。26
28
23。6
24。4
24。1
24
14
C20
2010。2。28
2010。3。28
28
26.3
25。7
25。3
25.8
15
C20
2010。3.11
2010。4.08
28
20。4
21
21.2
20。9
16
C20
2010。3。12
2010。4。09
28
24
22。6
22。8
23.1
17
C20
2010.3.18
2010。4.15
28
23。4
22。6
23
23
18
C20
2010。3.20
2010。4.17
28
22。4
23
22.8
22。7
19
C20
2010。3.22
2010。4.19
28
24。6
24
23.6
24
20
C20
2010.3.25
2010。4.22
28
23。2
24
23。4
23。5
21
C20
2010。3。28
2010。4。25
28
25.2
25。9
25。4
25。5
22
C20
2010。4.3
2010。5.1
28
22。3
23。2
22。9
22。8
23
C20
2010。4.3
2010。5。1
28
24。4
23。2
25.6
24。4
24
C20
2010.4。4
2010。5.2
28
23
24。8
23.4
23。7
25
C20
2010。4.4
2010。5.2
28
24。6
23。8
24。4
24.3
26
C20
2010。4.10
2010。5。10
28
22。8
22.4
20。8
22
27
C20
2009。12.21
2010。01。18
28
22.4
23。2
24。1
23.2
28
C20
2009。12。24
2010。01.21
28
23。8
24。2
23.6
23。9
29
C20
2009。12。26
2010。01。23
28
24.2
23.8
24。4
24。1
30
C20
2010.2。24
2010。03.24
28
21。2
20.6
20.8
20。9
31
C20
2010.2.27
2010.03.27
28
24
23。8
24。6
24。1
32
C20
2010。2.28
2010。03。28
28
22。8
24。2
23。6
23。5
33
C20
2010。3。11
2010.04。08
28
24
23。6
23。2
23.6
34
C20
2010.3。12
2010.04。09
28
22。6
23.2
23。8
23。2
35
C20
2010.3。18
2010。04.15
28
23。6
22。9
23。4
23。3
36
C20
2010.3.19
2010。04.16
28
26.4
26。7
27。2
26。8
37
C20
2010。3。20
2010。04。17
28
25。2
24。5
24。4
24。7
38
C20
2010。3。22
2010。04.19
28
26
25。6
25.4
25.7
39
C20
2010.3.25
2010。04.22
28
23。8
22.4
24
23.4
40
C20
2010。3。28
2010.04。25
28
24
23。3
23。5
23.6
41
C20
2010.4。2
2010.04。30
28
24.3
24.8
24
24。4
42
C20
2010.4。3
2010。05。01
28
27.3
28
27。7
27。7
43
C20
2010。4。4
2010.05。02
28
23。8
24。2
23。4
23。8
44
C20
2010。4.7
2010。05。05
28
23
23.6
22.8
23。1
45
C20
2010.4。7
2010.05。05
28
24。4
23.8
24.2
24.1
46
C20
2010。4。10
2010。05。08
28
23。8
25
23。2
24
47
C20
2010.4.10
2010。05。08
28
24。2
24.5
23。8
24。2
48
C20
2010。4.15
2010.05.13
28
23。2
23。6
23
23.3
49
C20
2010.4.16
2010。05。14
28
22。8
23.6
24.2
23.5
50
C20
2010。5。10
2010。06.07
28
24
23。4
23.8
23。7
51
C20
2010。5.10
2010.06。07
28
22。4
23。6
23。2
23。1
52
C20
2010.5.3
2010.05。31
28
23。6
23.2
22.6
23。1
53
C20
2010.5。3
2010。05.31
28
22.8
23。2
23
23
54
C20
2010.5。7
2010。06.04
28
24
23.6
24。4
24
共54组,检测强度在20。4~27。3Mpa之间。∑1285。5Mpa 7=23.8Mpa
试件质量分析:按《水利水电工程施工质量检测与评定规程》（SL176—2007)进行分析，同一标号（或强度等级）砼试块28天龄期抗压强度的组数n≥30时，应符合表C。0。1的要求.
表C.0。1砼试块28天抗压强度质量标准
项目
质量标准
规范 优良
实际
规范 合格
实际　
任何一组试块抗压强度 最低不得低于设计值的
90％
100％　
85％

无筋砼强度保证率
85%　
99。9%
80％　

配筋砼强度保证率
95%

90％　

砼抗压强度的离差系数
＜20mpa
＜0.18

＜0.22

≥20mpa
＜0.14
0。047　
＜0.18

分析方法为：试件的平均强度应满足下式要求：
1、偏差系数Cv计算:
平均强度==1285。5/54=23。8MPa，
均方差Sn= =1。13Mpa
偏差系数Cv=Sn/Rn=1。13/23.8=0。047
由已知数据可得：砼强度保证率99.9% ，满足条件
由上分析可知，本分部砼试件质量为优良。
主要工程质量指标：
设计指标：砼强度C20;
施工单位自检结果:该分部砼检测54组,最大强度27。3Mpa，最小强度20。4 Mpa ，砼平均强度23。8 Mpa .偏差系数0。047，砼强度保证率99。9%。
监理单位抽检结果:该分部监理砼检测5组，最大强度25。7 Mpa ，最小强度20.8 Mpa ，砼平均强度22。6 Mpa 。，满足设计要求。
质量评定(单元工程、主要单元工程个数和优良率，分部工程质量等级）：
根据《水利水电工程施工质量评定规程》（ SL176—2008)的规定，本分部工程共评定73个单元，优良单元工程个数66个，优良率为90.4％,该分部工程质量等级评定为优良。
六、验收遗留问题及处理意见：
无。
七、验收结论：
分部工程验收工作组在验收时听取了施工单位的汇报，查看了施工现场，核查了各种工程资料，该分部工程已按设计要求完成，各种原材料、中间产品等检测资料及施工原始记录齐全，分部工程的单元工程个数为73个，单元工程全部合格,合格率为100%；其中优良单元工程个数为 66 个,优良率90。4%。经过讨论后确定本分部工程的施工质量等级为优良，同意验收。
八、保留意见:
无.
九、分部工程验收工作组成员签字表
见附表C
十、附件：
1、法人验收申请报告
2、砂、碎石、水泥、块石检测报告
3、砼试块抗压检测报告及统计分析
4、监理抽检砼试块抗压检测报告及统计分析
5、单元工程质量评定
6、分部工程施工质量评定表
7、附表A
8、附表B
9、附表C
十二、遗留问题处理记录
遗留问题处理记录：无

- 12 -
