变电所电气设备设计.doc

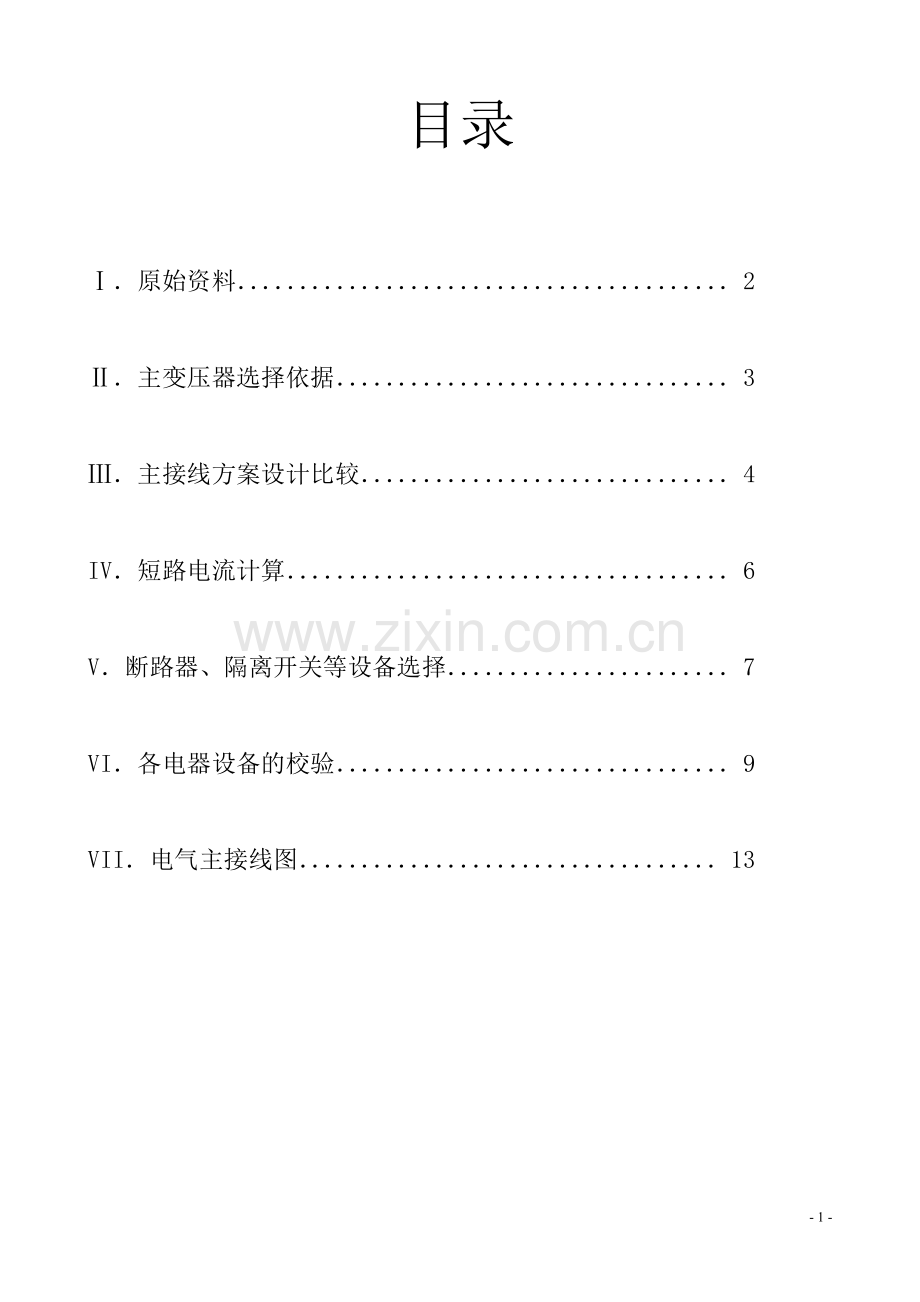

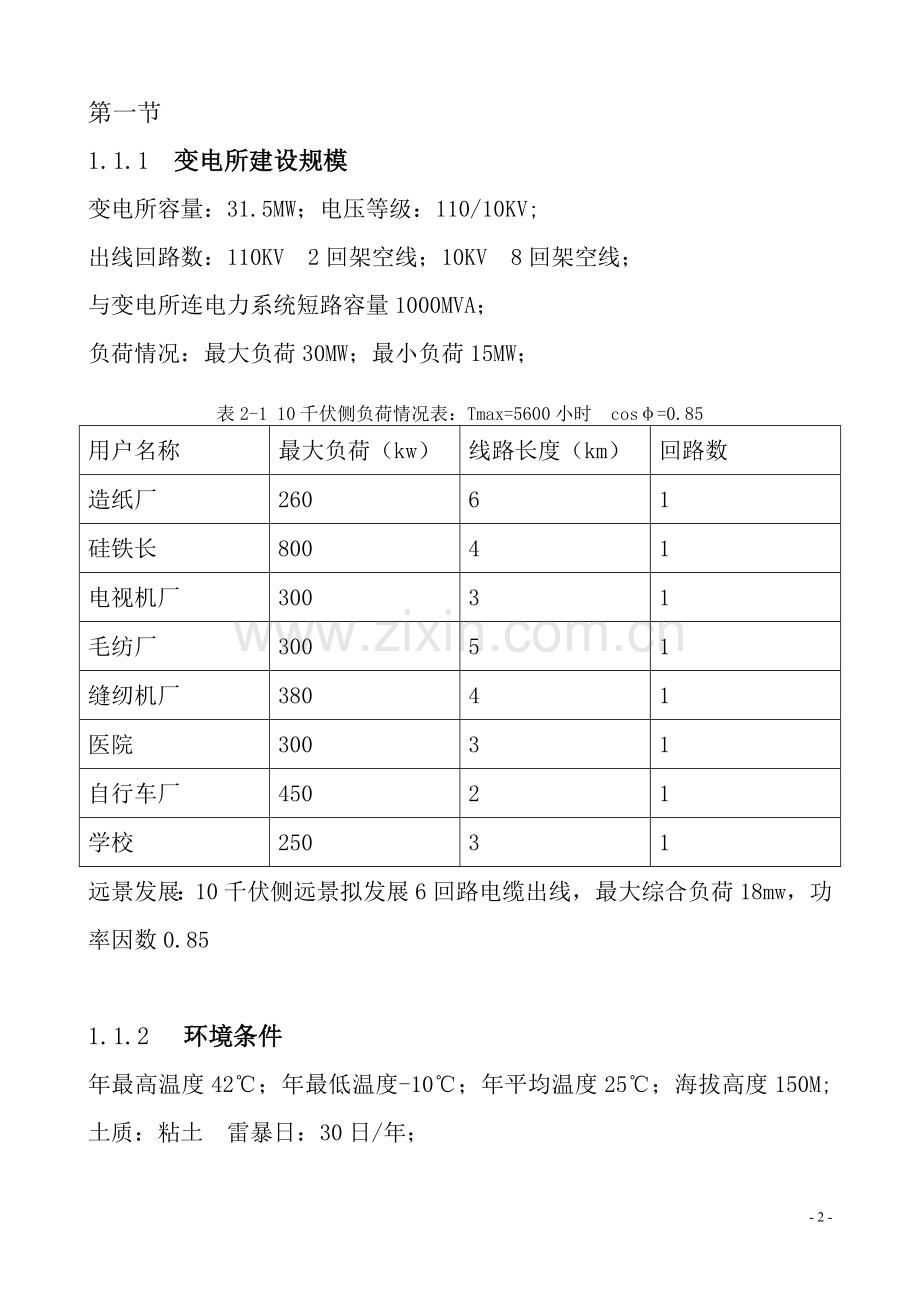

目录原始资料2主变压器选择依据3主接线方案设计比较4IV短路电流计算6V断路器、隔离开关等设备选择7VI各电器设备的校验9VII电气主接线图13第一节1.1.1 变电所建设规模变电所容量：31.5MW；电压等级：110/10KV;出线回路数：110KV 2回架空线；10KV 8回架空线；与变电所连电力系统短路容量1000MVA；负荷情况：最大负荷30MW；最小负荷15MW；表2-1 10千伏侧负荷情况表：Tmax=5600小时 cos=0.85用户名称最大负荷（kw）线路长度（km）回路数造纸厂26061硅铁长80041电视机厂30031毛纺厂30051缝纫机厂38041医院30031自行车厂45021学校25031远景发展：10千伏侧远景拟发展6回路电缆出线，最大综合负荷18mw，功率因数0.851.1.2 环境条件年最高温度42；年最低温度-10；年平均温度25；海拔高度150M;土质：粘土 雷暴日：30日/年；第二节变压器选择一、 容量选择1、计算最大综合计算负荷2、计算出单台主变压器额定容量3、主变方案选择1、方案一：两台三相双绕组变压器，型号SFZ7-16000/110,电压等级110/10.5;2、方案二： 两台三相双绕组变压器， 型号 SFZL7-16000/110,电压等级110/10.5;3、方案三： 单台三相双绕组变压器， 型号 SFZ7-31500/110,电压等级110/10.5。主变方案技术比较方案方案一方案二方案三优点接线简单，可靠性、灵活性较高，占地面积小。接线简单，可靠性灵活性较高，占地面积小。接线简单、占地面积小，投资相对较少。缺点运行维护工作量相对较大，空载损耗相对较大。运行维护工作量相对较大。可靠性较低，影响供电的可靠性。二、 主接方案选择1、110kv侧电气主接线选择方案110kv侧母线接线方案比较方案单母线接线单母线分段内桥接线优点接线简单、清晰，操作方便接线简单、清晰，操作方便，可靠性、灵活性比较高。接线简单、清晰，使用开关量相对较少。具有一定的可靠性和灵活性。缺点可靠性、灵活性差。开关使用量最多，投资较大不适用于主变经常投切的情况2、10kv侧电气主接线选择方案10kv母线接线方案比较方案单母线接线单母线分段单母线分段带旁路母线优点接线简单、清晰，操作方便接线简单、清晰，操作方便，可靠性、灵活性比较高。接线简单、清晰，操作方便，可靠性比较高。缺点可靠性、灵活性差。开关使用量较多，投资较大开关使用量太多，投资最大三、 短路电流计算1、 选择短路电流计算点解：1）、d-1：该点为110kv变电所主变110kv侧 2）、d-2: 该点为110kv变电所主变10kv侧3）、d-3: 该点为10kv母线出线侧 2、 计算额定电流和最大持续工作电流 1）、d-1: 2)、d-2： 3）、d-3：四、 电气设备选择断路器参数电压等级(kv)型号数量(台)技术参数额定电压(kv)额定电流I(A)额定开断电路（kv）极限通过电流Igf（ka）4s热稳定电流（ka）110LW11-11031101600-315031.58031.510LW3-10 31063012.531.531.510LW3-108104006.3166.3隔离开关参数电压等级型号数量技术参数额定电压(KV)额定电流(A)极限通过电流（KA）4s热稳定电流（KA）110GW4-1108110600501610GW4-101610200156.310GW4-3563510008025电流互感器的参数型号数量配置位置技术参数电流比级次组合Kd动稳定倍数Kt热稳定倍数LCW-1103110KV进线侧(50-1000)/50.5/115075/1sLDZ1-10310KV变压器低压侧(600-1000)/50.5/39050/1sLFZ2-10810KV出线侧(5-200)/50.5/3210120/1s电压互感器的参数型号数量安装地点额定变比额定容量0.20.53p6pJDZX-10210KV母线上10000/100/100/3100100100母线选择的参数导体名称导体型号10kv侧母线LMY-638接地刀闸的参数电压等级型号数量技术参数额定电压(kv)额定电流(A)极限通过电流（KA）4s热稳定电流（KA）110kvJW2-110(W)21101004010kvJN1-10 I20105020避雷器的参数型号额定电压有效值（kv）灭弧电压有效值（kv）数量FZ-110J1101002FZ-101012.710五、 各电器设备的校验1、断路器的校验（1）、LW11-110断路器校验额定关合电流校验额定关合电流INC1动稳定校验（2）、LW3-10 III断路器校验额定关合电流校验额定关合电流INC2动稳定校验（3）、LW3-10 I断路器校验额定关合电流校验额定关合电流iNC3动稳定校验2、隔离开关的校验（1）、GW4-110隔离开关校验额定关合电流校验额定关合电流INC1动稳定校验（2）、GW4-10隔离开关校验额定关合电流校验额定关合电流INC2动稳定校验（3）、GW4-35隔离开关校验额定关合电流校验额定关合电流INC3动稳定校验3、电流互感器的检验（1）、LCW-110的经验动稳定校验（2）、LDZ1-10的校验动稳定校验（3）、LFZ2-10的校验动稳定校验4、接地刀闸的校验（1）、JN2-110(W)的校验额定关合电流校验额定关合电流iNC1动稳定校验（2）、JW1-10 I的校验额定关合电流校验额定关合电流iNC2动稳定校验- 12 -
