分项工程开工申请批复单
承包单位：陕西长城路桥建设有限公司 合同号：
监理单位：陕西泾渭监理有限责任公司 编 号：
工程名称： 西安市泾河工业园（北区）东西八号路工程
分项工程名称： 道路工程（基层）
里程桩： K0+000～K1+389.764
拟定开工日期： 2011年 6月 29 日
计划完工日期： 2011年7 月8日
此项工程负责人：
附件：
1、 分项工程开工申请报告
2、 分项工程开工申报表
3、 道路工程施工方案
4、 机械设备表
5、 工程现场管理人员表

承包人（签名）： 年 月 日
专业监理工程师审查意见：

签 名： 年 月 日
驻地监理工程师审查意见：

签 名： 年 月 日
---------------------------------------------------------------装 订 线--------------------------------------------------------

编号_____
施管表01

西安市泾河工业园（北区）东西八号 公路

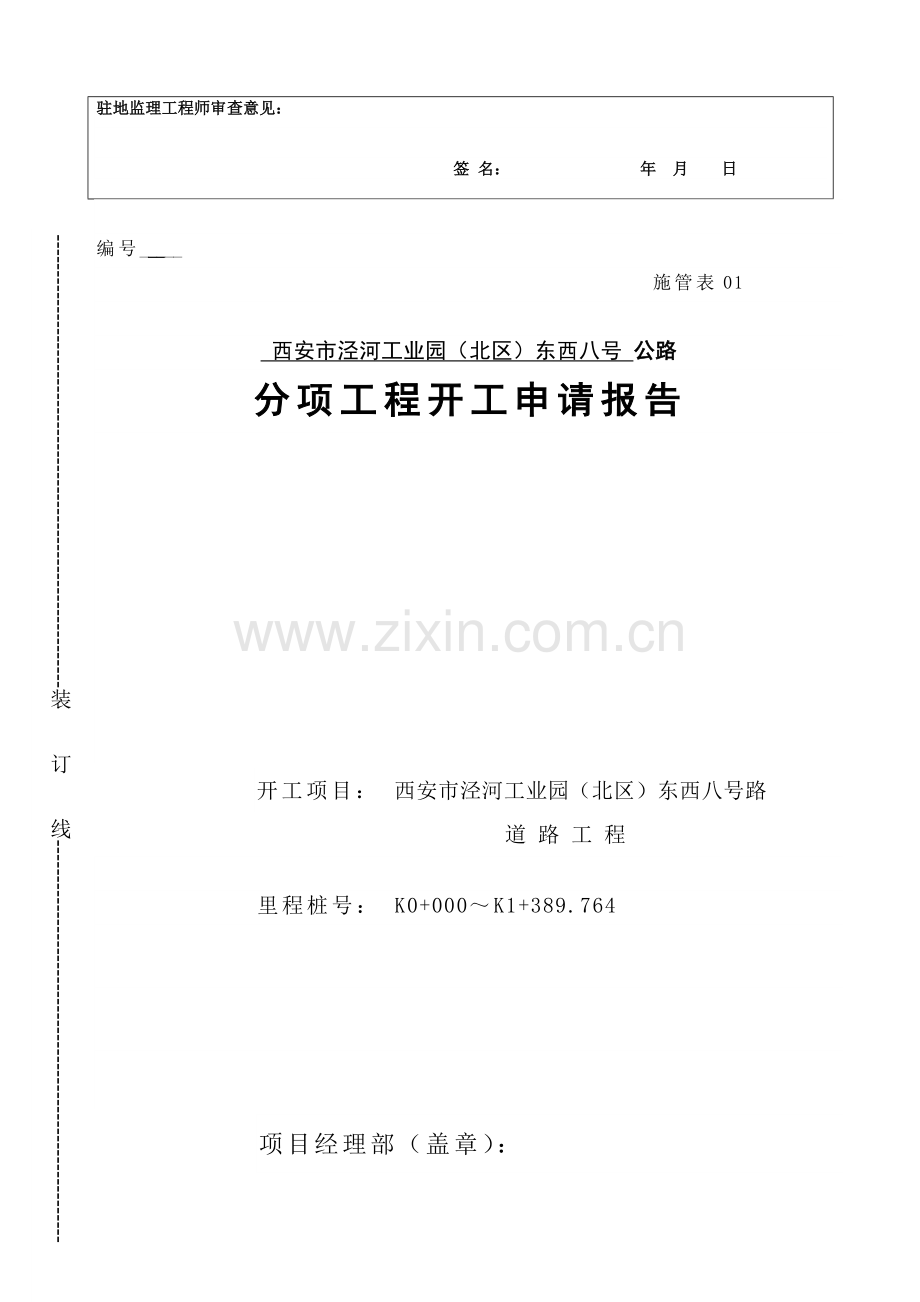

分项工程开工申请报告

开工项目： 西安市泾河工业园（北区）东西八号路
道 路 工 程

里程桩号： K0+000～K1+389.764

项目经理部（盖章）：
申报日期：2011年6月29日

---------------------------------------------------------------装 订 线--------------------------------------------------------
西安市泾河工业园（北区）东西八号 公路
分项工程开工申报表
施管表01-1 承包单位：陕西长城路桥建设有限公司 合同段：
工程名称
西安市泾河工业园（北区）东西八号路道路工程
桩 号
K0+000～K1+389.764
拟定开工日期
2011年6 月29日
计划工期
10天
完工日期
2011年7月8 日
材料情况
水泥、碎石等材料均已到位。
机械设备
情 况
摊铺机、装载机、压路机、自卸车等机械配备均已完成。
人 员
情 况
主要人员
施工负责人
贾 斌
其他人员
工 种
数 量
技术负责人
王 健
技 工
8人
质检负责人
赵 博
普 工
20人
测量负责人
杜 磊

试验负责人
董喜艳

附件：1人员、进场材料、进场机械设备资料。
2工程相关试验资料。
3施工技术方案。
4其他。
项目经理（签字）：

年 月 日

基
层
施
工
方
案

工程名称：西安市泾河工业园（北区）东西八号路道路工程
施工单位：陕西长城路桥建设有限公司
日 期：2011年 6月 29 日
一、工程概况及编制依据及原则
高陵泾河工业园（东西）八号路新建公路工程起讫里程为K0+000～K1+389.764,长度为1.389764km，路基宽度为30m.主线路面基层结构为水泥稳定碎石，其中主线机动车道基层厚度22cm,根据结构层厚度与施工要素配置，水泥稳定基层机动车道采用厂拌法单层全幅铺筑。松铺系数为1.23，松铺厚度为27cm,压实度不小于97%。
二、劳动力组织

图一 劳动力组织机构图

现 场 指 挥：王健 涛

技术负责人：杜磊

现场技术员：赵博 曹旭康

试验室负责人
董喜艳
运输施工负责全元

现场施工负责杨双明

摊铺负责人
翁建飞

测量班负责人
杜磊

劳动力组织表 表1
序号
分 工
负责人
职责
备 注
1
现场指挥
王 健
全面负责技术及安全生产

2
现场技术
杜 磊
负责现场技术指导

3
测 量
赵 博
测量放样、挂线及高程、宽度、横坡度检测

4
测 量
王 飞
碾压成型后高程测量

5
实 验
董喜艳
现场压实度检测

6
实 验
杨白燕
原材料、混合料水泥剂量、含水量、及施工配合比

7
材料
全 元
将混合料安全、及时运至摊铺现场

8
摊铺碾压
翁建飞
负责现场摊铺及控制高程标杆

9
养护洒水
武晓林
负责洒水养生，保证表面湿润

10
检测厚度
周 征
负责松铺厚度、混合料离析现象及碾压

11
现场施工
杨双民
负责施工现场工艺及各工序衔接

三、机械设备及检测设备
机械设备一览表 表2
机械名称
型号
单位
数量
备注
摊铺机
Vtger4600
台
1

装载机
ZL50B
台
1

压路机
CA25
台
2

三轮压路机
3Y
台
1

洒水车
WHG140GSSE
辆
3

运输车
东风
辆
8

检测设备一览表 表3
名 称
型 号
单 位
数 量
备 注
全站仪
SET2110
台
1

水准仪
DSZ2
台
2

灌砂筒
Ф200
套
1

直 尺
3M
根
1

钢 尺
50M
把
1

水泥剂量滴定仪

套
1

弯沉仪
5.4m贝克曼梁
套
1

四、施工工艺

（一）、施工准备
1、下承层处理
施工前先清除道路底基层表面的浮土和杂物，然后洒水湿润，用18-21T压路机碾压两遍，使路基表面达到平整、坚实，没有松散和软弱点出现，边线顺直，路肩平整。
2、测量放样
对拟铺筑路段进行中线恢复，并在纵向每隔10米的线路中心及左右两侧距中9.55m处设置路面施工控制桩。
3、材料要求
（a）水泥：使用耀县药王山P.42.5水泥，经委托西安市通途公路试验检测站实验室实验，符合细度、标准稠度用水量、安定性、凝结时间、抗折强度及抗压强度等技术要求。
（b）碎石：采用富平10-30mm、10-20mm、5-10mm碎石，经委托西安市通途公路试验检测站实验室实验，各项指标均符合JTG E42-2005《公路工程集料试验规程》要求.
（c）砂：产地渭河，经委托西安市通途公路试验检测站实验室实验，各项指标小于0.075mm的颗粒含量、表观密度、级配均符合JTG E42-2005《公路工程集料试验规程》要求.
（d）水：采用当地能饮用的井水。
（e）配合比：采用道路设计配合比水泥∶碎石＝5:95。
（二）、水泥稳定碎石基层施工
（1）水泥稳定碎石基层施工工艺流程
底基层交验→测量放线→采用水稳拌合机拌合→运料→摊铺机摊铺→静压→振动碾压→静压→检查验收→养生。
（2）施工方法及工艺要点
1、碎石：碎石压碎值≦35%，级配如下：
名称
通过下列方孔筛（mm）的质量百分比（%）
31.5
19
9.5
4.75
2.36
0.6
0.075
碎石
100
68-86
38-58
22-42
16-28
8-15
0-3
2、水泥：采用符合标准的P.42.5普通硅酸盐水泥，水泥剂量采用5%。
（3）、在路面底基层转段验收结束后方可进行基层施工，在两侧路面边缘外适当处做出标记，标出基层施工边线。
（4）、水泥稳定碎石基层混合料经厂拌后运至施工路段进行摊铺施工。
摊铺前底基层清扫干净，并适量洒水湿润。摊铺采用摊铺机作业。摊铺机摊铺时，一侧采用钢绞线，另一侧采用临时搭设传感台调整横坡，调灭传感器指示灯，通过摊铺机的传感器控制摊铺厚度，摊铺时注意以下事项：
A、摊铺机的摊铺速度应与供料能力、运输能力相匹配，始终保持摊铺机连续均匀、不间断的摊铺，摊铺速度为2-3m/min。
B、运输车在摊铺前方20-30cm停车，由摊铺机迎上去摊动卸料车，边前进边卸料。在摊铺机前始终保持有三台以上的运料车等待卸料，以保证连续摊铺。
C、摊铺和碾压现场设专人检验，修补缺陷；
（5）碾压
摊铺机摊铺50m左右长度开始碾压，碾压前，检查混合料的含水量，在含水量等于或略大于最佳含水量时，立即组织碾压，含水量偏低时及时通知拌合场调整掺水量。碾压程序按：先稳压-后振动-最后静压进行，碾压由边向中，由低向高。碾压时，碾压轮带重叠1/2轮宽，压路机往返一次即为一遍。压路机折回地点应呈现阶梯状，不能在同一断面。碾压过程中，混合料表面始终保持湿润状态，如水分蒸发过快，及时补洒少量的水后5-10分钟开始碾压，以免粘轮。碾压应在水泥终凝前完成，混合料拌合完成至碾压结束之间的延续时间严格控制在2-3小时以内。
碾压过程中严禁压路机在已完成的或正在碾压的路段上“调头”和急刹车，保证基层表面不受破坏。
（6）接缝处理及调头处的处理
在水泥稳定碎石混合料摊铺碾压施工结束后，第二天进行邻接的作业段施工时，应先将松散料剔除，在进行新作业段的施工。
纵缝：水泥稳定碎石基层施工应尽可能避免纵向接缝，在必须分两幅施工时，纵缝必须垂直相接，不应斜接。
调头处的处理：在已压成的基层机械调头时，必须延长调头距离，不能急转向，急调头。
（7）施工时现场技术人员除做好标高、铺筑厚度、平整度等控制外，在施工现场每天进行一次或2000M2取样一次，检查混合料的级配、含水量、水泥剂量和无侧限抗压强度（不小于3.0MPa）试验。
（8）每一段碾压完成，等终凝后采用保湿养生，第二天开始洒水养生。在养生期内基层始终保持湿润状态，养生期一般不少于7天。在养生期间，除洒水车外，封闭交通，若要通车，车速不超过30km/h，但严禁履带车通行。
（9）检验
a、试验员全程跟踪施工现场，及时进行含水量、压实度试验，根据规范要求制取无侧限抗压强度试块，并进行标准养生。完成碾压遍数后，立即检验压实度（即刻拿出试验结果），压实度不足要求及时补压，直至满足压实度要求为止。
b、成型后两日内完成几何尺寸的检验，包括平整度、厚度、高程、横坡度、宽度等检测项目，不合格的项目及时采取补救措施及时处理。
c、检验标准
水泥稳定基层碾压成型后，质检人员及时检测，合格后向监理工程师申请验收。经监理工程师复检，确认合格后，质检员填写检验表，报监理工程师，对该段工程进行评定签认。

水泥稳定粒料基层实测项目

　　　　　　　　　　　　　　　　　　　　　 表4
序
号
检查项目
规定值或允许偏差
检测频率
1
压实度
（%）
代表值
97
每200米每车道测2处
极 值
93
2
平整度（mm）
12
3m直尺：每200米测2处×10尺
3
纵断面高程(mm)
+5,-15
每200米测4断面
4
宽 度 (mm)
符合设计要求
每200米测4处
5
厚 度
(mm)
代表值
-10
每200米每车道测1点
极 值
-20
6
横 坡（%）
±0.5
每200米测4断面
7
强 度
符合设计要求
按JTJ071-98附录G检查
8
弯沉值（0.01mm）
不大于设计值
按JTJ071-98附录I检查
五、一些重要的质量控制
1、由于集料是水泥稳定碎石基层的主体，对强度的影响取决于集料本身的性质。所以我项目部在施工前对采用的粗、细集料均送实验室进行强度及筛分检测，严格控制集料的颗粒级配。
2、在施工过程中，严格控制好水泥稳定碎石的水泥剂量。水泥剂量太小。水泥稳定碎石的强度则不能满足承载力要求；水泥剂量太大时，既浪费材料又会使基层产生裂缝，对面层构成局部破坏。所以在施工过程中，我项目部安排专职实验员，随时进行水泥剂量的检测，发现偏离，及时进行调整。
3、考虑到含水量过大影响压实度，且造成松散、弹簧等现象，而含水量偏小，则混合料难以成型，造成混合料的物理、化学反应不充分，难以形成强度这些因素，在施工过程中，我项目部会随时根据天气温度、湿度、运距等情况，及时调整混合料的拌合含水量，确保混合料在摊铺碾压时接近或略大于最佳含水量。
4、裂缝控制
裂缝控制是水泥稳定碎石质量控制中的一大重要控制，我项目部认真查找这方面的有关经验，按照水稳施工的指导方案，综合分析产生裂缝的原因主要有以下几个方面：
（1）、含水量过大容易使混合料产生干缩，从而产生收缩裂缝，所以在施工中，严格控制混合料含水量。
（2）、压实度不够，结构中存在大孔隙的结构才有可能产生较大的收缩孔隙，也是水分的藏身之处。
（3）、施工期间重车行驶的影响。在混合料结晶结构形成后，车轮作用使结构破坏产生细微裂缝，收缩裂缝就有可能在这些地方出现。
（4）、刚度增长的影响。混合料基层的刚度随龄期的增大而增大，变形能力减少，容易因收缩而干裂。
因此，为防止水泥稳定碎石基层产生裂缝，我们在施工过程中要做到以下几点：
① 在满足设计强度的基础上限制水泥剂量；
② 在减少集料含泥量的同时，限制细集料、粉料的用量；
③ 根据施工时的气候条件限制含水量；
④ 严格按照规范及设计要求进行压实度的控制。
六、安全、环境保护措施
（1）安全
1、按照安全技术交底的要求，保护地下管线、杆线和其他构筑物。
2、汽车在卸料过程中应设专人指挥；使用摊铺机摊铺混合料时，作业范围内不得有非作业的车辆、人员；车辆、人员间必须保持一定的距离；指挥压路机作业的人员应与驾驶员协调配合，并指挥周围人员避让，指挥时严禁在压路机前倒行。
3、项目部管理人员持证上岗、进入现场挂牌。
4、施工人员着装统一。
5、易燃、易爆物品管理有制度，存放地点安全合理。
6、消防器材布设到位，标志醒目，责任制健全。
7、施工现场不许私自使用明火，动用明火要有许可证。
（2）环境保护
1、大型机械施工时，要充分考虑噪声对周围居民的危害，尽量避免在夜间施工，必要时在强噪声源附近工作的操作人员配备必要的防护用具。
2、施工现场有易造成粉尘污染的材料，必须采用蓬布遮盖，防止造成环境污染，严格控制机械产生的废气排放量。
3、工地产生的生活污水，应首先排入沉淀池，将沉淀物捞出后再排放，保护好周边环境。
4、材料堆放划分区域，对水泥、碎石等材料应堆放整齐，标识清楚，指定专人负责看管。对不同的材料依据性能采取必要的防雨、防潮、防晒、防火、防爆等措施.
5、施工机械、车辆统一停置，便于夜间看护，机械设备保持清洁。
6、施工人员要做到工完料净、脚下清。
7、对施工便道要通畅、平坦，不积水、不起泥、不扬尘，及时洒水。
8、现场运输混合料车辆必须加盖棚布，车辆离开现场不得夹带泥沙，城区内要低速慢行，防止沿途抛洒污染环境。施工现场内时速不超过5KM/h。
附件： 1、水泥稳定粒料基层原材料试验检测报告；
2、混合料试验检测报告；
工程现场管理人员表
合同段： 编号：
施工单位：陕西长城路桥建设有限公司 监理单位：陕西泾渭监理有限责任公司

工程名称
西安市泾河工业园（北区）东西八号路道路工程
桩 号
K0+000～K1+389.764
序号
姓 名
性别
学历
专业
拟担任职务
备注
1
王晓东
男
大 专
经济管理
项目经理

2
王延宏
男
大 专
公路桥梁
项目副经理

3
王 健
男
本 科
公路桥梁
技术总负责

4
杜 磊
男
本 科
公路桥梁
测量负责人

5
赵 博
男
本 科
公路桥梁
测量员

6
王 飞
男
大 专
公路桥梁
测量员

7
周 征
男
大 专
公路桥梁
检测员

8
翁建飞
男
大 专
公路桥梁
施工员

9
董喜艳
女
大 专
公路桥梁
实验员

10
杨白燕
女
大 专
公路桥梁
实验员

11
全 元
男
大 专
公路桥梁
材料员

12
杨双民
男
大 专
公路桥梁
现场施工

名称
数量
规格型号
准确度等级
制造厂
出厂日期
鉴定周期
鉴定单位
鉴定时间
全站仪
1台
SET2110
2秒
索佳
2007．6
一年
陕西省测绘仪器鉴定中心
2009．11．20
经纬仪
1台
J2－2
2秒
苏一光
2005．5
一年
同上
2009．11．20
水准仪
2台
DSZ2
±2.0MM
苏一光
2008．5
一年
同上
2009．11．20
钢卷尺
5个
JGW－502
±1.0MM
宁波长城公司
2009．11．6
一年
市技术监督局
2009．11．20
塔尺
4个
JGW－301
±5MM
南京中华
2008．5．28
一年
同上
2009．11．20
架盘天平
1个
JP－A
1g
上海力能
2008．5
一年
同上
2009．11．20
架盘天平
1个
JPA
0.1g
上海力能
2008．5
一年
同上
2009．11．20
灌砂筒
1个
Ф200

2008.6
半年
项目部
2009．11．20
案秤
1个
AGT－10
5g
上海衡器厂
2007．9
一年
同上
2009．11．20
量筒
2
100ml
±1ml
西安玻璃仪器厂
2007．6
半年
项目部
2009．11．20
量筒
1
1000ml
±1ml
西安玻璃仪器厂
2007．6
半年
项目部
2009．11．20
检验、测量和试验仪器配置表（一）
检验、测量和试验仪器配置表（二）
名称
数量
规格型号
准确度等级
制造厂
出厂日期
鉴定周期
鉴定单位
鉴定时间
量筒
2
25ml
±1ml
西安玻璃仪器厂
2007．6
半年
项目部
2009．11．20
量筒
4
10ml
±1ml
西安玻璃仪器厂
2007．6
半年
项目部
2009．11．20
锥形瓶
2
100ml

西安玻璃仪器厂
2007．6

烧杯
4
100ml

西安玻璃仪器厂
2007．6

酸式滴定管
2
100ml
±1ml
西安玻璃仪器厂
2007．6

施 工 测 量 放 线 报 验 单

工程名称：西安市泾河工业园(北区)东西八号路新建工程 编号：

致： 陕西泾渭公路监理有限责任公司高陵监理部（监理单位）

根据合同要求，我方已完成（部位） K0+000—K1+389.764段道路）工程 ， （内容）: 施工测量放样 的测量放线，经自检合格，请予以检查验收。

附件： 1、施工测量放线记录表 1份。

测量员：（签字） 承包单位：（章）：

验收人：（签字） 日期：

查验结果：

查验结论： 合格 纠错后重报

专业监理工程师
岗位证号
日期

注：本表各相关单位各存一份。
工程名称
西安市泾河工业园(北区)东西八号路新建工程
建设单位
高陵县交通局
总承包单位
陕西长城路桥建设有限公司
分包单位

经纬仪型号、等级及编号
三鼎STS780R
水准仪型号等级编号
DSZ3-C32
放线日期

天气

气温

施工放线内容
保护措施
±0.000的控制方法

轴线的控制方法

序号
检查内容
是否符合设计、规范要求
备注
1
±0.000的控制
符合

2
轴线控制
符合

3
几何尺寸控制
符合

4
保护措施
符合

放
线
记
录

施工单位参加人
监理（建设）单位参加人员
负责人
项目部质检员
专业技术人员

施工单位技术负责人

总监理工程师

施工放线验收记录
