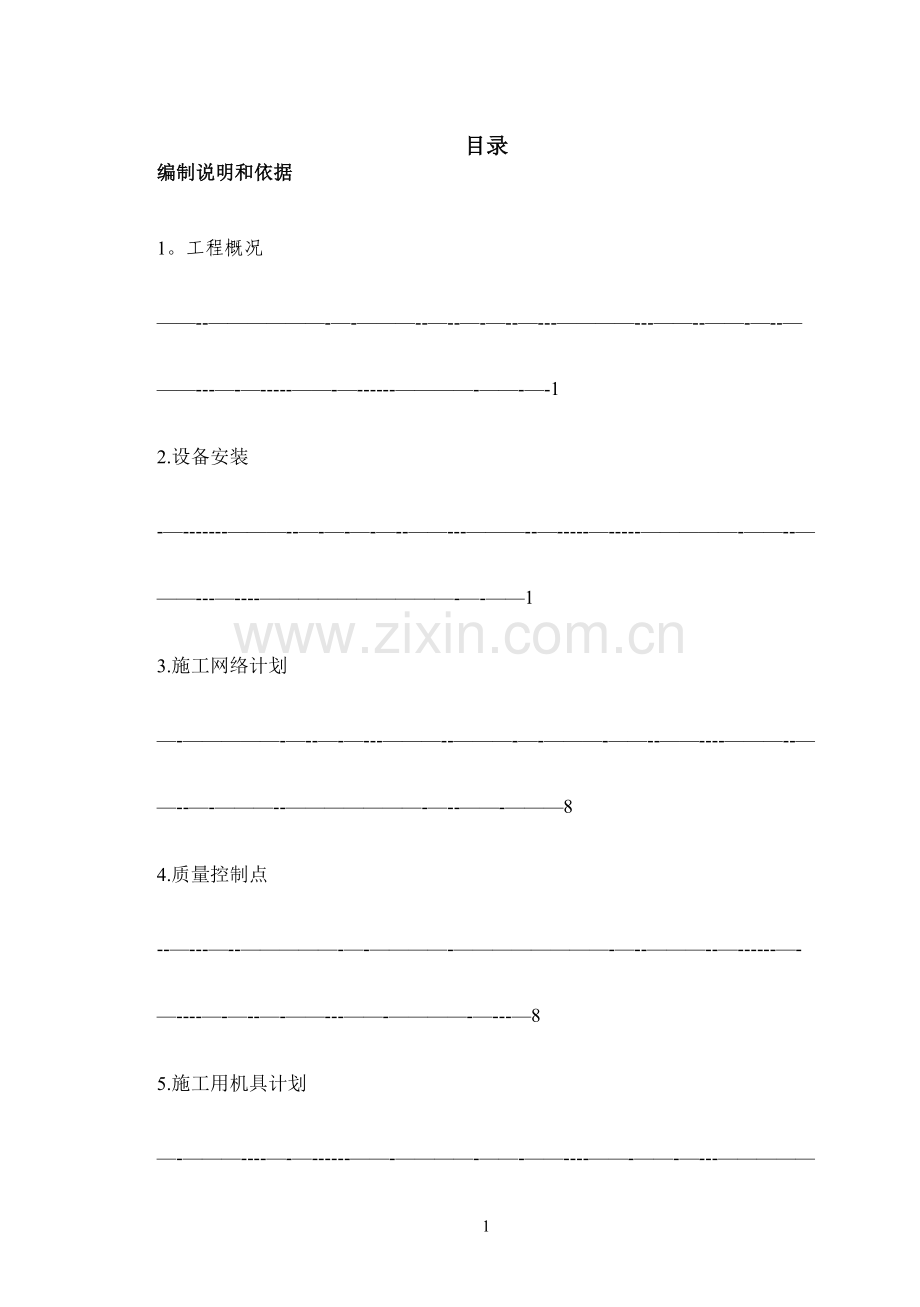

目录
编制说明和依据
1。工程概况——--——————-—-———--—--—-—--—---————---——--——-—--———---—-—-----——-—------————-——-—-1
2.设备安装-—-------———--—-—-—-—--——---———--—-----—-----—————-——--———---—----——————————-—-——1
3.施工网络计划—-—————-—--—-—---———--———-—-———-——--——----———--——--—-———--———————-—--——-———8
4.质量控制点--—---—--—————-—-————-————————-—--———--—------—-—----—-—--—-——---——-————-—---—8
5.施工用机具计划—-———----—-—------——-————-——-——----——-——-—---————————-——-———————--———-—-9

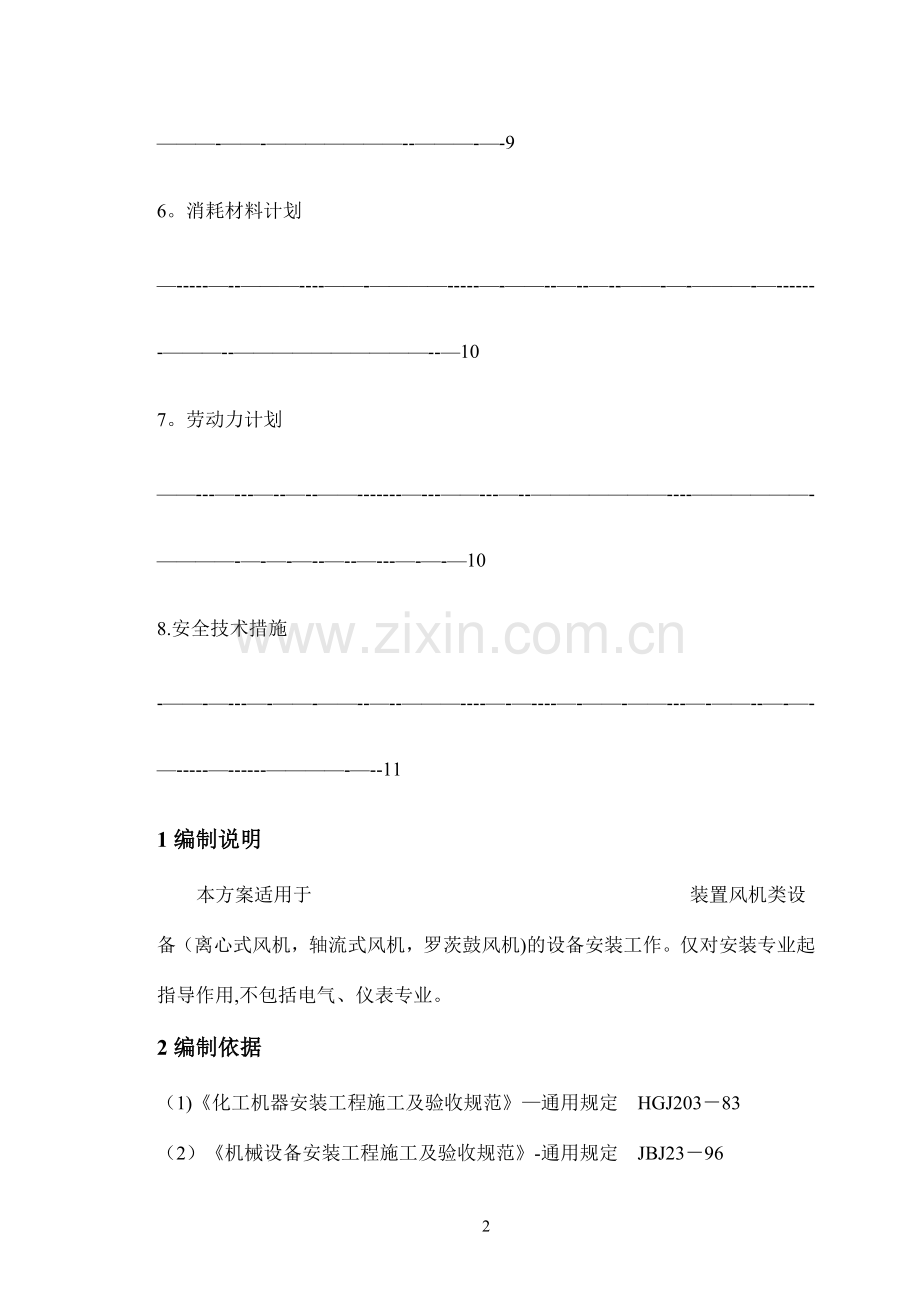

6。消耗材料计划—-----—--———----——-————-----—-——--—--—--——-—-———-—-------———--——————————--—10
7。劳动力计划——---—---—--—--——-------—---——---—--———————----——————-————-—-—-—--—--—---—-—-—10
8.安全技术措施-——-—---—-——-——--—--———----—-—----—-——-——---—-——--—-—-—-----—------————-—--11
1编制说明
本方案适用于 装置风机类设备(离心式风机,轴流式风机,罗茨鼓风机)的设备安装工作。仅对安装专业起指导作用,不包括电气、仪表专业。
2编制依据
(1)《化工机器安装工程施工及验收规范》—通用规定 HGJ203-83
(2)《机械设备安装工程施工及验收规范》-通用规定 JBJ23-96
(3)《压缩机.风机.泵安装工程施工及验收规范》 JBJ29-96
(4)《化学工业工程建设交工技术文件规定》 HG20237-94
(5)《炼油、化工施工安全规程》HGJ233—87/SHJ505—87
3
1.工程概况
1.1工程简介
工程名称:
工程地点:
工程类别:
建设单位:
设计单位:
1。2实物工程量
本装置共有风机类设备 台,其中离心式 台,轴流式 台,其它 台。
进口设备共有 台,为 国 厂制造。其它为国产设备,由 厂制造.
设备规格参数见下表:
序号
设备名称
位号
设备规格
数量
单重
安装工段
备注
1
2
3
4
5
6
7
8
9
10
1。3设备平面布置图
风机类设备主要分布在:
工段号 ,设备数 台,安装位置
工段号 ,设备数 台,安装位置
工段号 ,设备数 台,安装位置
详见设备平面布置图
2.设备安装
2.1安装前的准备工作
2.1。1技术准备
安装前应具备下列技术资料:
(1)设备的出厂合格证.
(2)设备的试运转记录,压力容器的试压报告等.
(3)随机技术图纸和安装使用说明书。
(4)机器的装箱清单。进口设备还需商检报告。
2。1.2设备开箱检验
(1)设备的开箱检验应在下列人员的共同监督下进行:
海关:商检部门 (对进口设备)
外方:制造厂代表 (对进口设备)
甲方:物资供应部门,质量监督站,甲方代表。
施工单位:物资供应部门,质监部门,技术人员,作业组.
(2)按照装箱清单核对设备的名称、型号、规格、箱号。并检查包装箱状况。
(3)对设备、另部件的外观质量进行检查,并核对数量。
(4)提交签字齐全的设备开箱检验记录.
(5)开箱后的另部件要妥善保管。暂不安装的设备应恢复包装。
2.1。3安装现场应具备的条件
(1)土建工程已基本结束,设备基础具备安装条件,基础周围场地平整。
(2)施工用水、电、气已备齐。
(3)施工用运输和消防道路畅通.
(4)安装用的起重设备具备使用条件.
2。1。4基础验收及处理
(1)基础移交时,应提交工序交接记录和基础复测记录。基础外观应标明标高、中心线等标记。
(2)对基础外观进行检查,不得有裂纹、蜂窝、空洞、露筋等现象。
(3)按土建交工图和设备安装图对基础尺寸进行复检: (单位均为毫米)
a;基础纵横轴线 ±20,标高 0,-20
b;基础上平面水平度≤5/1000,全长≤10
c;竖向偏差≤5/1000,全长≤20
d;预埋地脚螺栓标高 0-20,中心距±2
e;预留地脚螺栓孔 中心位置±10,深度 0-20,孔壁垂直度≤10
(4)需二次灌浆的基础表面应铲麻,麻点深度≥10,密度以每平方分米3-5个为宜。表面不许有油污和疏松层。放置垫铁处应铲平,水平度≤2/1000,螺栓孔内的杂物必须清理干净。
2.2安装方法
2.2.1进口设备
进口风机类设备采用整体安装法.除非外方或甲方有特殊要求,一般不作解体。说明书中无要求者一般采用垫铁安装。
说明书中内容与本方案要求不一致的,以说明书要求为准。
2.2.2国产设备
国产风机类设备不管供货状态如何,如果制造厂和甲方没有特殊要求,一般采用解体安装法和有垫铁安装。
驱动电机功率>45kw或甲方有特殊要求或怀疑电机有问题的,电机要在电气有关人员的配合下作抽芯检查。≤45kw的不作解体.电机的出厂日期大于12个月的,轴承要换油.
风机和轴承箱要全部解体、清洗、检查。
2。3安装程序
2。3。1预留螺栓孔
技术准备à基础验收à开箱检验à轴承箱安装à电机,风壳安装à一次找平找正à一次灌浆à解体清洗,组装à二次找平找正à二次灌浆à联轴节对中à工艺管道安装à联轴节复查à试车准备à单体试车à交工验收
2.3。2预埋螺栓
技术准备à基础验收à开箱检验à解体清洗à轴承箱安装à找平找正à电机风壳安装à灌浆à联轴节对中à工艺管道安装à联轴节复查à试车准备à单体试车à交工验收
整体安装设备无解体、清洗、检查、组装等项目。
2.4主要安装技术要求
2。4。1垫铁安装
垫铁应根据设备重量和地脚螺栓尺寸计算后按规范选取,垫铁表面应平整,无飞边毛刺和氧化皮。斜垫铁要成对使用,斜度以1/20为宜.
垫铁应安放在地脚螺栓两侧和其它受力集中处,地脚螺栓间距小于300毫米时,可在地脚螺栓同一侧放置一组垫铁。垫铁层数一般不超过4层,高度30~70毫米,相邻两组垫铁间距500毫米左右。
垫铁与设备底座应接触均匀,用0.05毫米塞尺检查时塞入长度不得超过垫铁长(宽)度的1/3。设备找平找正后,垫铁组应露出设备底座10~30毫米,垫铁层间要进行点焊。安装在钢架上的垫铁要与钢架焊牢。垫铁安装后24小时内要进行二次灌浆.
2。4。2地脚螺栓
地脚螺栓应垂直安装,与预留螺栓孔四周的间距不小于15毫米,且不得挨住底部。
砼强度达到75%时,可把紧地脚螺栓.把紧后,螺栓应露出螺母1。5~3个螺距。露出部分要涂油保护。把紧地脚螺栓应均匀进行,力矩按规范要求。
2。4。3找平找正
2.4.3.1离心式风机
(1)标高:标高在设备底座下面或轴心线上测量,允许偏差±5毫米。
(2)中心线位移≤5毫米
(3)水平度:水平度在轴承箱中分面上或轴的延伸端上测量,风壳水平在出风口法兰面上或机加工面上测量,风壳水平仅作为参考,以保证风壳和转子轴的对中为准。电机不考虑水平,以保证和轴承箱的对中为准。
整体安装的轴承箱:纵、横向水平允差≤0.10/1000
两半安装的轴承箱:每个轴承箱的纵向水平≤0.04/1000,横向水平≤0.08/1000
主轴的水平度:≤0.04/1000
(4)两半安装的轴承孔对主轴轴线在水平面内的对称度≤0.06毫米。可测量轴承箱与主轴两侧密封的径向间隙之差.
2。4。3。2轴流式风机
(1)标高,中心线位移要求同2。4。3。1(1)。
(2)水平度:
整体安装 水平度和垂直度在底座和风筒上测量,≤1/1000
解体安装 水平度在主轴和轴承箱中分面上测量,≤0.1/1000
两半安装的轴承箱 轴承孔对主轴线的同轴度,≤Æ0。1毫米
(3)垂直安装的风机其水平度在轮毂或减速机加工面上测量,≤0。1/1000
2.4。3。3罗茨式风机
(1)标高,中心线位移要求同2。4。3。1(1)。
(2)水平度:纵横向水平度在主轴和进排气法兰面上测量,≤0。2/1000
2.4.4解体清洗和组装
2。4.4。1离心式风机
(1)解体清洗
将机壳和轴承箱拆开,清洗转子、轴承体和轴承。转子直接装在电机轴上的风机可不拆卸。清洗用的溶液要符合有关规定。
轴承箱的冷却水管道要畅通,并进行水压试验.
调节机构应清洗洁净,转动应灵活。
(2)轴承箱组装
轴承箱组装前应进行煤油试漏。
滚动轴承轴承箱:检查轴承的轴向游隙,应符合出厂技术文件的说明。检查轴承压盖与轴承外圈的轴向间隙:固定侧≤0.10;活动侧 间隙=DL+0.15
DL=α×L×Dt 式中:L为两轴承间的距离
Dt为轴与壳体(轴承)的温度差,一般取10~15℃
α为轴的线膨胀系数(钢=12×10-6)1/℃
0。15为膨胀后的剩余轴向间隙
滑动轴承轴承箱:检查滑动轴承下瓦与轴的接触情况,接触面积≥60%,接触长度≥瓦长的80%。推力轴承与止推盘的接触面积≥70%止推面积.轴瓦与轴径向间隙为轴颈直径的2/1000~3/1000。轴瓦与压盖之间的过盈量为0。03~0.06毫米。
(3)机壳组装
机壳应以转子轴线为基准找正,组装后转子与机壳不得有碰撞、摩擦现象。
测量进风口与叶轮进口圈间隙,如下图所示:
S2
S1
轴向进入深度S1 =叶轮外径的10/1000
径向间隙S2 =叶轮外径的1.5/1000~3/1000
(外径大的取小值)四周间隙应均匀。
测量主轴与后侧板开孔的同轴度,四周间隙应均匀,不得碰刮。
2.4。4。2轴流式风机
(1)解体清洗要求同2。4.2.1。(1)。还应检查:叶片根部无损伤,紧固螺母无松动。立式机组应清洗变速箱、齿轮副、蜗轮副。
(2)轴承箱组装同2.4。2.1.(2)。
(3)机壳组装:主轴与进气室的同轴度≤φ2毫米。各叶片的安装角度应符合技术文件规定,其偏差±2°。可调叶片在关闭状态下与机壳的径向间隙应均匀,其值为转子直径的1/1000~2/1000。调节机构应灵活可靠,指示准确。
2.4.4.3罗茨式风机
(1)解体清洗
清洗齿轮箱和齿轮.转子应转动灵活,机壳内无杂物。清洗润滑油系统,保证其畅通。
(2)组装
测量齿轮副的啮合间隙,包括顶、侧间隙和啮合面积.检查两个转子之间的啮合间隙.检查测量转子与机壳(或墙板)之间的间隙,包括轴向和径向间隙。以上测量间隙应符合设备技术文件的规定。
2。4。5联轴节对中
设备技术文件给出联轴节对中要求值时,按技术文件数值调整。无具体要求时:
径向位移≤0。025毫米 轴向倾斜≤0。2/1000
端面间隙以联轴节的形式定。
皮带传动时,两皮带轮的中心平面偏移:三角带 ≤1毫米;平皮带 ≤1。5毫米
轴向倾斜(平行度)≤0.5/1000
2.4.6工艺管道安装
风管与风机的连接一般都是软连接。刚性连接时,要保证风机不受外力干扰,即无应力连接。最终连接时要用百分表监视风壳的位移.
2。5单体试运转
2.5.1单体试运转前应具备的条件
(1)主机及附属设备的就位、找平找正、检查及调整等安装工作全部结束,并有齐全的安装记录.
(2)二次灌浆达到设计强度,基础抹面工作结束。
(3)与试车有关的工艺管道和设备具备使用条件。
(4)公用工程(水、电、气)及电气仪表系统满足使用条件。
2.5.2单体试运转的准备工作
(1)旋转部件加装防护罩。
(2)风机入口加装60目的粗滤网。
(3)按规定加注合格的润滑油(脂)。
(4)调节系统静态测试合格。
(5)冷却水、润滑油系统单体试运转合格,具备使用条件。
(6)电机单试2小时合格,具备使用条件。
(7)现场必备的消防设施和防护用品备齐。
2.5.3离心式风机试车步骤
(1)盘车检查,应灵活无卡涩现象。
(2)关闭进风口,点动电动机,各部无异常现象和摩擦声响方可进行下次启动.
(3)关闭进风口,启动电动机,转速达正常后开启进风口,在0~5°的角度下小负荷运转30分钟。
(4)小负荷运转合格后,逐渐开大风门,连续运转2小时。每0。5小时记录一次下列数据: 电动机电流 其值≤额定值
各部轴承温度和电动机温度
滚动轴承温升不超过环境温度40℃,最高≤75℃
滑动轴承温度不超过环境温度35℃,最高≤65℃
电动机温度应小于轴承温度
各轴承处振动速度有效值≤6.3毫米/秒
冷却水回水温度和润滑油温度
(5)上述各测量值不超标,为单体试车合格。
(6)停止电动机,关闭进风口。冷却水系统要等轴承温度降到50℃以下时才可停止。
2。5。4轴流式风机试车步骤
(1)盘车检查,应灵活无卡涩现象。
(2)点动电动机,各部位应无异常现象。
(3)可调叶片式风机在启动前应将叶片角度调至启动角度,启动电动机,运转30分钟。轴承温升、振动无异常超标时可加载,慢慢调节风叶角度。注意电动机电流不能超过规定值。
(4)连续运转2小时,每0。5小时记录一次下列数值:
电动机电流值 应小于额定值
各轴承温度和电机温度 滚动轴承≤70℃
滑动轴承≤75℃
电动机温度应小于轴承温度
各轴承处振动速度有效值 ≤6.3毫米/秒
(5)以上各项数值不超标为单体试车合格。
(6)停止电动机,将叶片角度调至启动角度.
2。5.4罗茨式风机试车步骤
(1)盘车检查,应无卡涩现象.
(2)进、排气阀门全开,点动电动机,应无异常现象。
(3)连续运转30分钟,缓慢关闭排气阀至设计压力。调节时电流不能超过额定值。
(4)负荷试车中,不得完全关闭进排气阀,不能超负荷运行.
(5)连续运转4小时,每0。5小时记录一次下列数值:
电动机电流值 应小于额定值
各轴承温度和电动机温度 轴承温度≤95℃
润滑油温度 ≤65℃
轴承和机壳处的振动速度有效值 ≤13毫米/秒
(6)上述各参数不超标时为单体试车合格。
2。6交工文件
单体试车合格后,应在有关人员参与下办理交工手续。交工文件有:
(1)设备随机技术图纸,说明书。并注明修改部分。
(2)设计变更的有关资料.
(3)安装记录
(4)隐蔽工程记录
(5)机器拆检、组装间隙记录
(6)机器联轴器对中记录
(7)试运转记录
3。施工网络计划
技术准备
基础验收
2
0.5
开箱检验
0.5
初找平找正
一次灌浆
2
7
找平找正
1
二次灌浆
7
联轴节对中
单体试车
交工验收
3
1
1
拆检.清洗.组装
试车准备
工艺管道预制.安装
注:仅对单台中型设备编制。数字为施工用天数。
4。质量控制点
风机安装质量控制点划分如下表:
序号
工序名称
控制点等级
备注
1
基础验收
AR
2
开箱检验
AR
3
设备安装(找平找正)
CR
4
隐蔽工程
AR
5
机器拆检组装
CR
6
联轴节对中
BR
7
单体试车
AR
说明: A级为建设单位、工程监理单位、施工单位三方共检项目
B级为工程监理单位、施工单位双方共检项目
C级为施工单位自检项目
R为检查项目有记录
5。施工用工机具计划
5.1工具计划
适用于1~2个作业组.仅作为参考。见下表
施工工具计划表:
序号
名称
规格
单位
数量
备注
1
活动搬手
6” 8” 12” 15”
把
各1
2
梅花搬手
12件
套
2
3
手锤
1P 2P
把
各1
4
大锤
8P
把
2
5
螺丝刀
一字 6" 十字 6”
把
各2
6
铁皮剪子
把
1
7
布剪子
把
2
8
手钳
平头 尖嘴
把
各1
9
弹簧钳
轴用 孔用
把
各1
10
轴用抓子
L200
个
1
11
划规
个
各1
12
锉刀
6” 8” 半园
把
各1
13
什锦锉
12件
套
各1
14
钢卷尺
3。5米
把
4
15
钢板尺
150
把
2
16
5.2施工机具计划
对1~3台设备编制
施工机具计划表:
序号
名称
规格
数量
备注
1
汽车
5吨
1台
2
汽车吊
8吨
1台
3
电焊机
14KW
1台
4
千斤顶
5吨
1台
5
手拉葫芦
2吨
1台
6
5。3测量仪器计划
对1~2个作业组编制
测量仪器计划表:
序号
名称
规格
数量
备注
1
条式水平仪
0。5 L500
1只
2
0。05 L150
1只
3
百分表
0~10
3只
4
百分表架
3套
5
金属测温仪
0~200℃
1只
6
振动测量仪
0~5
1只
7
转速表
0~10000转
1只
8
游标卡尺
200
1把
9
外径千分尺
0~50
1把
10
6.消耗材料计划
只列出了名称,规格和数量现场决定.
序号
名称
规格
单位
数量
备注
1
钢板
2
钢管
3
石棉板
4
白铁皮
5
铜皮
6
密封胶
7
煤油
8
汽油
9
机油
10
大布
11
白布
12
红丹
7劳动力计划
对1台中型设备编制,见下表:
工种
需要人数
备注
钳工
2
起重工
2
电焊工
1
其它
2
8安全技术措施
8.1参加施工的人员必须熟悉本方案和有关规范的内容,施工前须经技术交底。
8。2应尊守《炼油化工施工安全规定》HGJ33-87/SHJ55-87中的有关安全规定和厂方的安全规章制度、厂纪、厂规。
8。3设备运输吊装要按起重操作规范进行。
8.4安装好和未安装的设备、另部件要妥善保管、防止因交叉作业损坏设备。
8.5设备安装好后暂不配管时,进出口要加盲板,防止异物掉入.
8.6试车现场要设警戒线,闲杂人员禁止入内。旋转部件要加装防护网,设备运转时不得进行检修工作。
8.7施工现场要配备必要的消防器材。施工用氧气乙炔瓶要相距10米以上排放。施工现场禁止吸烟。
8.8夜间施工要有足够的照明,容器内施工要用36V安全电压。
8.9冬雨季施工要有必要的防护措施。
8. 10文明施工,工完料净。
10
编制说明
1编制说明
本方案适用于离心式通风机,轴流式通风机,罗茨式风机和叶式风机的安装工作。大型离心式空压机和轴流风机不在此列。
2编制依据
除了四条外,还应增加随机技术图纸、说明书和其它有关规范等内容。
1工程概况
1.1按所列内容对工程作简要说明
1.2实物工程量表格只列10格,考虑装置的风机类设备不会超过10台,不够时可续列。
1.3设备平面布置图必须画。图上应注明设备明称、规格、位号、位置、轴线、标高及方位等参数。
2设备安装
2。1安装前的准备工作依HGJ203-83编制。
2.2。安装方法中 2。2.2电动机功率划分依电气安装规范。
2。4主要安装技术要求
2.4。1 2。4。2依HGJ203—83编制.
2.4.3找平找正 标高中心线要求依HGJ203—83编制,水平度、垂直度要求依JBJ23-96和JBJ29-96编制.
2。4。4清洗组装 依JBJ29-96编制。
2。4。5应根据每台设备的联轴节的具体形式,在工程质量单上给出找正数据要求.
2.5单体试车
2。5.1试车前的准备工作和试车时间依HGJ203—96编制。其它依JBJ29-96编制。
3质量控制点
依公司《质量控制点划分》编制。
4施工网络计划
仅对单台中型设备安装编制,设备数量增多时应乘以设备台数。
5工机具计划
5.1工具计划 只编制了常用工具,只适用于1~2个作业组使用,作业组增加时应相应增多。
5。2机具计划 针对1~3台设备编制,设备增多应相应增加.
5。3测量仪器计划 只供1~2个作业组使用,人数增多时应相应增加。
6消耗材料计划 只列出了常用的材料名称,规格和数量应根据实际情况编写.
7劳动力计划 对单台中型设备编制,具体编制时应乘以设备台数.
