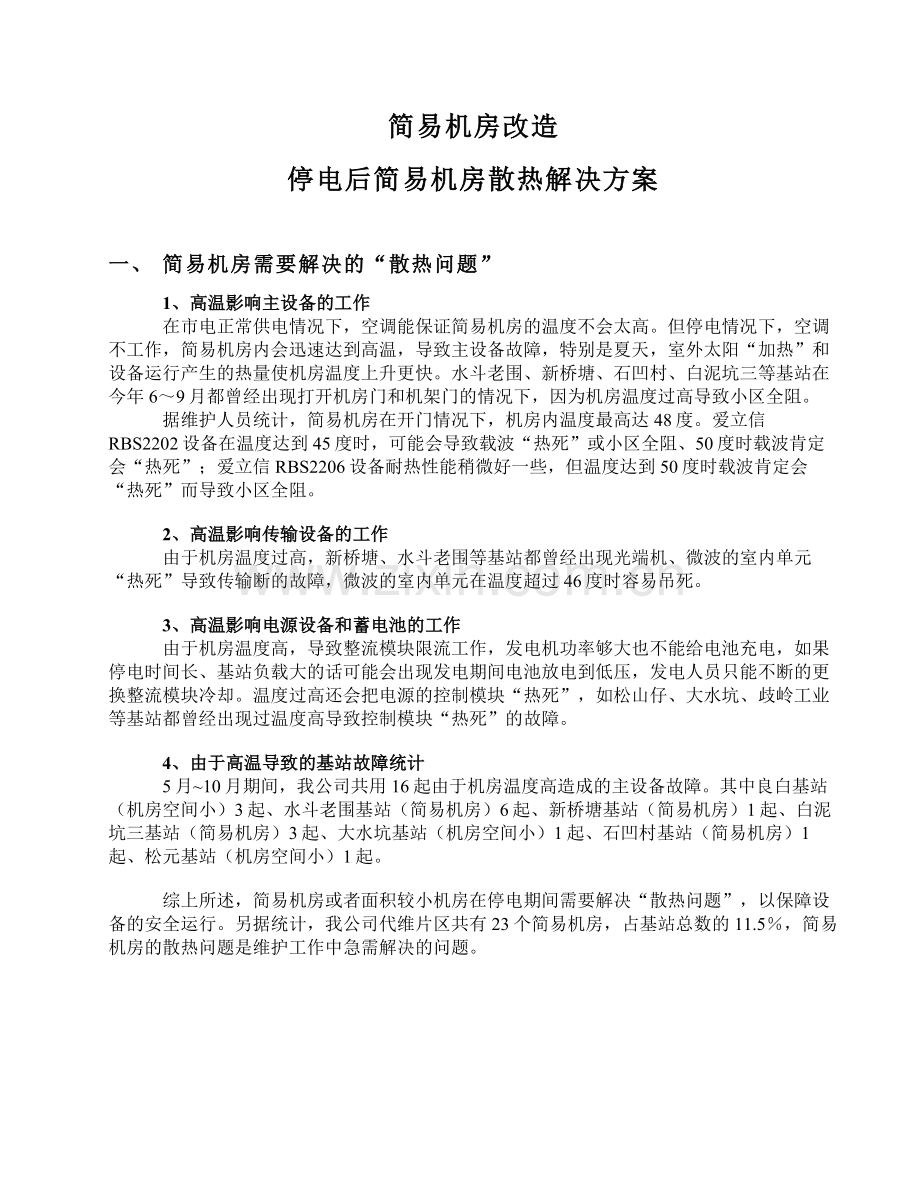

简易机房改造
停电后简易机房散热解决方案

一、 简易机房需要解决的“散热问题”
1、高温影响主设备的工作
在市电正常供电情况下，空调能保证简易机房的温度不会太高。但停电情况下，空调不工作，简易机房内会迅速达到高温，导致主设备故障，特别是夏天，室外太阳“加热”和设备运行产生的热量使机房温度上升更快。水斗老围、新桥塘、石凹村、白泥坑三等基站在今年6～9月都曾经出现打开机房门和机架门的情况下，因为机房温度过高导致小区全阻。
据维护人员统计，简易机房在开门情况下，机房内温度最高达48度。爱立信RBS2202设备在温度达到45度时，可能会导致载波“热死”或小区全阻、50度时载波肯定会“热死”；爱立信RBS2206设备耐热性能稍微好一些，但温度达到50度时载波肯定会“热死”而导致小区全阻。

2、高温影响传输设备的工作
由于机房温度过高，新桥塘、水斗老围等基站都曾经出现光端机、微波的室内单元“热死”导致传输断的故障，微波的室内单元在温度超过46度时容易吊死。

3、高温影响电源设备和蓄电池的工作
由于机房温度高，导致整流模块限流工作，发电机功率够大也不能给电池充电，如果停电时间长、基站负载大的话可能会出现发电期间电池放电到低压，发电人员只能不断的更换整流模块冷却。温度过高还会把电源的控制模块“热死”，如松山仔、大水坑、歧岭工业等基站都曾经出现过温度高导致控制模块“热死”的故障。

4、由于高温导致的基站故障统计
5月~10月期间，我公司共用16起由于机房温度高造成的主设备故障。其中良白基站（机房空间小）3起、水斗老围基站（简易机房）6起、新桥塘基站（简易机房）1起、白泥坑三基站（简易机房）3起、大水坑基站（机房空间小）1起、石凹村基站（简易机房）1起、松元基站（机房空间小）1起。

综上所述，简易机房或者面积较小机房在停电期间需要解决“散热问题”，以保障设备的安全运行。另据统计，我公司代维片区共有23个简易机房，占基站总数的11.5％，简易机房的散热问题是维护工作中急需解决的问题。

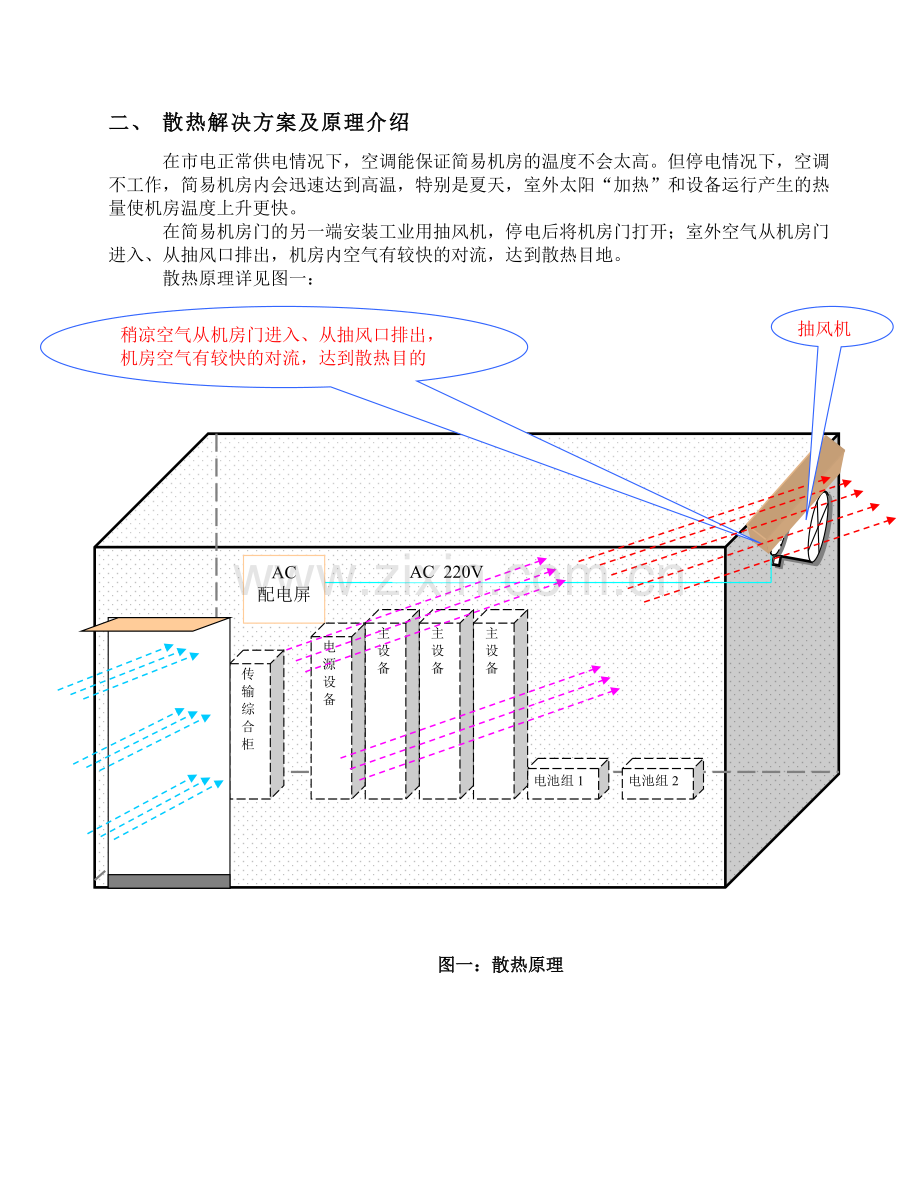

二、 散热解决方案及原理介绍
在市电正常供电情况下，空调能保证简易机房的温度不会太高。但停电情况下，空调不工作，简易机房内会迅速达到高温，特别是夏天，室外太阳“加热”和设备运行产生的热量使机房温度上升更快。
在简易机房门的另一端安装工业用抽风机，停电后将机房门打开；室外空气从机房门进入、从抽风口排出，机房内空气有较快的对流，达到散热目地。
散热原理详见图一：
抽风机
AC
配电屏
电源设备
主设备
传输综合柜
主设备
电池组1
电池组2
AC 220V
主设备
稍凉空气从机房门进入、从抽风口排出，机房空气有较快的对流，达到散热目的

图一：散热原理

三、 简易机房改造具体施工方案

1、总体介绍
安装抽风机需要对原来的机房开孔，因此机房改造由两部分组成：机房抽风系统及安装部件、防盗防水密封系统。
总体方案如图二：

抽风口需要加装防盗网、室外遮雨棚等，做好防盗密封处理

AC
配电屏
电源设备
主设备
传输综合柜
主设备
电池组1
电池组2
AC 220V
主设备
抽风机距离地面2米以上，考虑防盗要求

图二：总体介绍

2、机房抽风系统及安装部件组成

⑴抽风机：采用单相250W工业用轴流通风机，960转/分钟（rpm）、抽风量4150立方米/小时、内径410mm、安装尺寸（长*高＝500mm*345mm）；
⑵开关：利用AC屏的20A备用空气开关一个；
⑶抽风机电源线：采用3*2.5m㎡电力电缆；
⑷安装件：根据抽风机尺寸订做一套不锈钢安装件，用于固定抽风机。

3*2.5m㎡电缆
AC
配电屏
AC 220V
抽风机安装件

图三：抽风系统连接简图

3、防盗防水组件

⑴室外防水雨棚：订做一个不锈钢防水棚，安装在机房外、抽风口上端；
⑵百叶窗：安装在抽风口外墙部位，抽风机不工作时百叶窗关闭、抽风机工作时百叶窗打开；
⑶抽风口防盗网：安装在百叶窗与抽风机之间，属于隐蔽安装、室外看不到防盗网；
⑷抽风口防水处理：抽风机安装后，室外用1.2mm烤漆钢板固定百叶窗、抽风机机架空隙用防火泥封住，防止雨水进入机房。

抽风机、防盗网、百叶窗、遮雨棚依次安装，解决抽风口的防盗、防水和密封
抽风机
防盗网
百叶窗
遮雨棚

图四：抽风口防盗防水密封处理分解图
