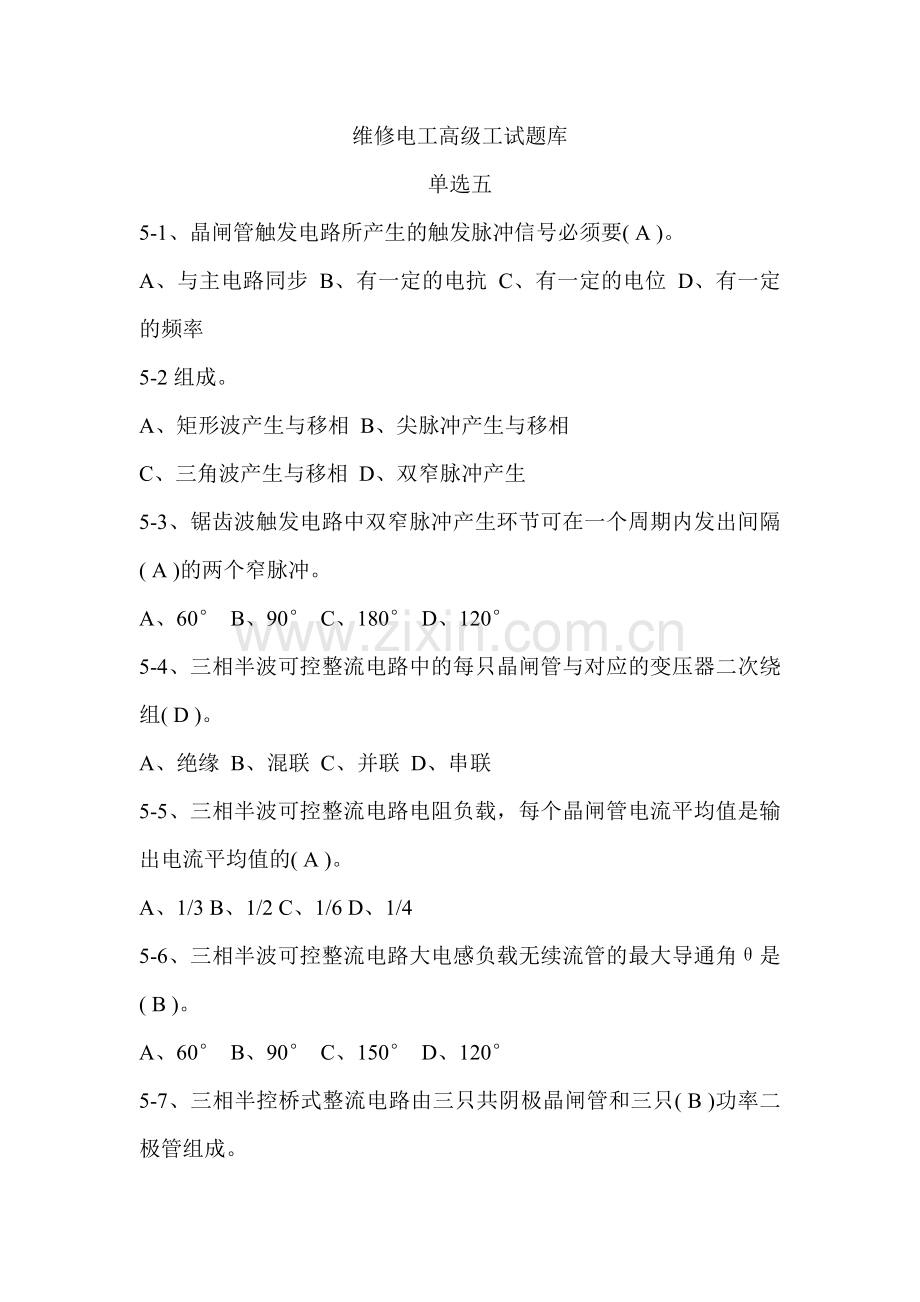

维修电工高级工试题库
单选五
5-1、晶闸管触发电路所产生的触发脉冲信号必须要( A )。
A、与主电路同步 B、有一定的电抗 C、有一定的电位 D、有一定的频率
5-2组成。
A、矩形波产生与移相 B、尖脉冲产生与移相
C、三角波产生与移相 D、双窄脉冲产生
5-3、锯齿波触发电路中双窄脉冲产生环节可在一个周期内发出间隔( A )的两个窄脉冲。
A、60° B、90° C、180° D、120°
5-4、三相半波可控整流电路中的每只晶闸管与对应的变压器二次绕组( D )。
A、绝缘 B、混联 C、并联 D、串联
5-5、三相半波可控整流电路电阻负载，每个晶闸管电流平均值是输出电流平均值的( A )。
A、1/3 B、1/2 C、1/6 D、1/4
5-6、三相半波可控整流电路大电感负载无续流管的最大导通角θ是( B )。
A、60° B、90° C、150° D、120°

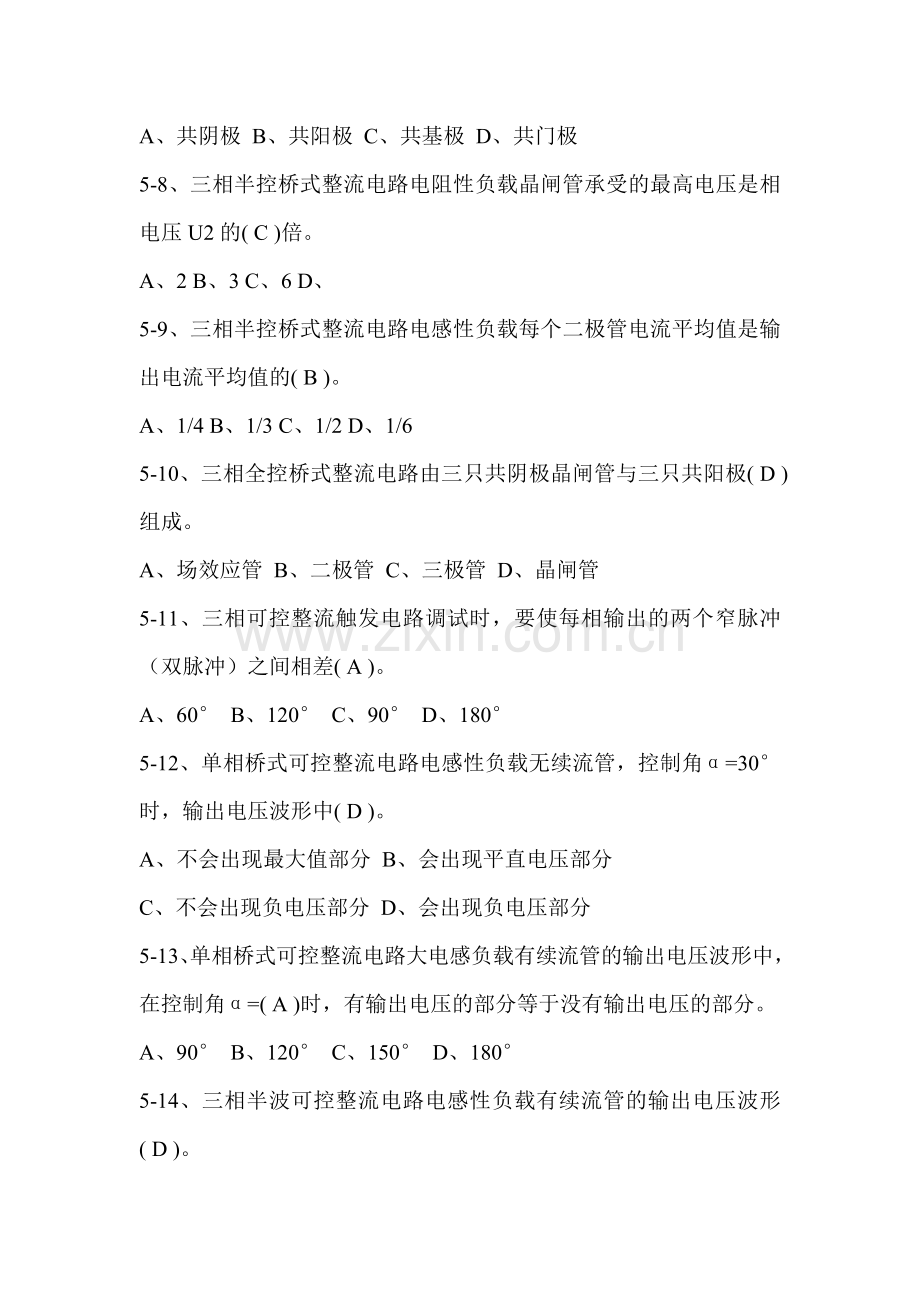

5-7、三相半控桥式整流电路由三只共阴极晶闸管和三只( B )功率二极管组成。
A、共阴极 B、共阳极 C、共基极 D、共门极
5-8、三相半控桥式整流电路电阻性负载晶闸管承受的最高电压是相电压U2的( C )倍。
A、2 B、3 C、6 D、
5-9、三相半控桥式整流电路电感性负载每个二极管电流平均值是输出电流平均值的( B )。
A、1/4 B、1/3 C、1/2 D、1/6
5-10、三相全控桥式整流电路由三只共阴极晶闸管与三只共阳极( D )组成。
A、场效应管 B、二极管 C、三极管 D、晶闸管
5-11、三相可控整流触发电路调试时，要使每相输出的两个窄脉冲（双脉冲）之间相差( A )。
A、60° B、120° C、90° D、180°
5-12、单相桥式可控整流电路电感性负载无续流管，控制角α=30°时，输出电压波形中( D )。
A、不会出现最大值部分 B、会出现平直电压部分
C、不会出现负电压部分 D、会出现负电压部分
5-13、单相桥式可控整流电路大电感负载有续流管的输出电压波形中，在控制角α=( A )时，有输出电压的部分等于没有输出电压的部分。
A、90° B、120° C、150° D、180°
5-14、三相半波可控整流电路电感性负载有续流管的输出电压波形( D )。
A、负电压部分大于正电压部分 B、正电压部分大于负电压部分
C、会出现负电压波形 D、不会出现负电压波形
5-15、三相半波可控整流电路电感性负载，控制角α增大时，输出电流波形( A )。
A、降低 B、升高 C、变宽 D、变窄
5-16、三相桥式可控整流电路电感性负载无续流管的输出电压波形，在控制角α>( D )时会出现负电压部分。
A、20° B、30° C、45° D、60°
5-17、三相桥式可控整流电路电阻性负载的输出电流波形，在控制角α>( C )时出现断续。
A、30° B、45° C、60° D、90°
5-18、KC04集成触发电路由锯齿波形成、移相控制、( C )及整形放大输出等环节组成。
A、三角波控制 B、正弦波控制 C、脉冲形成 D、偏置角形成
5-19、晶闸管触发电路所产生的触发脉冲信号必须要( D )。
A、有一定的电位 B、有一定的电抗 C、有一定的频率 D、有一定的功率
5-20、锯齿波触发电路中的锯齿波是由( D )对电容器充电以及快速放电产生的。
A、矩形波电源 B、正弦波电源 C、恒压源 D、恒流源
5-21、三相半控桥式整流电路由三只( A )晶闸管和三只共阳极功率二极管组成。
A、共阴极 B、共阳极 C、共基极 D、共门极
5-22、三相半控桥式整流电路电阻性负载每个晶闸管电流平均值是输出电流平均值的( D )。
A、1/6 B、1/4 C、1/2 D、1/3
5-23、三相半控桥式整流电路电感性负载时，控制角α的移相范围是( A )。
A、0～180° B、0～150° C、0～120° D、0～90°
5-24、三相全控桥式整流电路电阻负载，每个晶闸管的最大导通角θ是( C )。
A、60° B、90° C、120° D、150°
5-25、三相全控桥式整流电路电感性负载无续流管，控制角α大于( B )时，输出出现负压。
A、90° B、60° C、45° D、30°
5-26、三相半波可控整流电路电感性负载无续流管，输出电压平均值的计算公式是( C )。
A、Ud=1.17U2cosα （0°≤α≤30°） B、Ud=1.17U2cosα （0°≤α≤60°）
C、Ud=1.17U2cosα （0°≤α≤90°） D、Ud=1.17U2cosα （0°≤α≤120°）
5-27、三相半控桥式整流电路电感性负载有续流二极管时，若控制角α为( A )，则晶闸管电流平均值等于续流二极管电流平均值。
A、90° B、120° C、60° D、30°
5-28、三相可控整流触发电路调试时，首先要检查三相同步电压波形，再检查三相锯齿波波形，最后检查( D )。
A、同步变压器的输出波形 B、整流变压器的输出波形
C、晶闸管两端的电压波形 D、输出双脉冲的波形
5-29、单相桥式可控整流电路电阻性负载的输出电压波形中一个周期内会出现( A )个波峰。
A、2 B、1 C、4 D、3
5-30、单相桥式可控整流电路大电感负载无续流管的输出电流波形( D )。
A、只有正弦波的正半周部分 B、正电流部分大于负电流部分
C、会出现负电流部分 D、是一条近似水平线
5-31、三相半波可控整流电路电阻性负载的输出电压波形在控制角( A )的范围内连续。
A、0<α<30° B、0<α<45° C、0<α<60° D、0<α<90°
5-32、三相桥式可控整流电路电阻性负载的输出电流波形，在控制角α<( D )时连续。
A、90° B、80° C、70° D、60°
5-33、晶闸管触发电路发出触发脉冲的时刻是由同步电压来定位的，由偏置电压来调整初始相位，由( B )来实现移相。
A、脉冲电压 B、控制电压 C、触发电压 D、异步电压
5-34、KC04集成触发电路由锯齿波形成、移相控制、脉冲形成及( D )等环节组成。
A、三角波输出 B、正弦波输出 C、偏置角输出 D、整形放大输出
5-35、KC04集成触发电路一个周期内可以从1脚和15脚分别输出相位差( D )的两个窄脉冲。
A、60° B、90° C、120° D、180°
5-36、晶闸管触发电路所产生的触发脉冲信号必须要( C )。
A、有一定的频率 B、有一定的电抗 C、有一定的宽度 D、有一定的电位
5-37、锯齿波触发电路由( A )、脉冲形成与放大、强触发与输出、双窄脉冲产生等四个环节组成。
A、锯齿波产生与相位控制 B、矩形波产生与移相
C、尖脉冲产生与移相 D、三角波产生与移相
5-38、锯齿波触发电路中的锯齿波是由恒流源对( C )充电以及快速放电产生的。
A、电阻器 B、蓄电池 C、电容器 D、电抗器
5-39、三相半波可控整流电路由( A )只晶闸管组成。
A、3 B、5 C、4 D、2
5-40、三相半波可控整流电路电阻负载的控制角α移相范围是( D )。
A、0～90° B、0～100° C、0～120° D、0～150°
5-41、三相半波可控整流电路大电感负载无续流管，每个晶闸管电流平均值是输出电流平均值的( A )。
A、1/3 B、1/2 C、1/6 D、1/4
5-42、三相全控桥式整流电路电阻负载，电流连续与断续的分界点是控制角α=( B )。
A、30° B、60° C、90° D、120°
5-43、三相全控桥式整流电路电感性负载无续流管，控制角α的移相范围是( C )。
A、0～30° B、0～60° C、0～90° D、0～120°
5-44、三相半波可控整流电路电感性负载无续流管，晶闸管电流有效值是输出电流平均值的( B )倍。
A、0.333 B、0.577 C、0.707 D、0.9
5-45、三相全控桥式整流电路电感性负载无续流管，输出电压平均值的计算公式是( B )。
A、Ud=1.17U2cosα （0°≤α≤90°） B、Ud=2.34U2cosα （0°≤α≤90°）
C、Ud=0.45U2cosα （0°≤α≤90°） D、Ud=0.9U2cosα （0°≤α≤90°）
5-46、三相可控整流触发电路调试时，首先要检查三相同步电压波形，再检查( C )，最后检查输出双脉冲的波形。
A、整流变压器的输出波形 B、同步变压器的输出波形
C、三相锯齿波波形 D、晶闸管两端的电压波形
5-47、三相半波可控整流电路电阻性负载的输出电压波形在控制角( B )时出现断续。
A、α>45° B、α>30° C、α>90° D、α>60°
5-48、三相半波可控整流电路电感性负载的输出电流波形( D )。
A、控制角α>30°时出现断续 B、正电流部分大于负电流部分
C、与输出电压波形相似 D、是一条近似的水平线
5-49、三相桥式可控整流电路电阻性负载的输出电压波形在控制角α<( A )时连续。
A、60° B、70° C、80° D、90°
5-50、三相桥式可控整流电路电感性负载，控制角α增大时，输出电流波形( A )。
A、降低 B、升高 C、变宽 D、变窄
5-51、晶闸管触发电路的同步主要是解决两个问题：一是如何保证各晶闸管的( A )一致，二是如何保证同步电压相位的相适应。
A、控制角 B、同步角 C、功率角 D、偏置角
5-52、KC04集成触发电路由( A )、移相控制、脉冲形成及整形放大输出等环节组成。
A、锯齿波形成 B、三角波形成 C、控制角形成 D、偏置角形成
5-53、KC04集成触发电路在3脚与4脚之间的外接电容器C1上形成( C )。
A、正弦波 B、三角波 C、锯齿波 D、方波
5-54、三相全控桥式整流电路电感性负载无续流管，晶闸管电流有效值是输出电流平均值的( D )倍。
A、1.414 B、1.732 C、0.707 D、0.577
5-55、三相可控整流触发电路调试时，要使每相输出的两个窄脉冲（双脉冲）之间相差( A )。
A、60° B、120° C、90° D、180°
5-56、单相桥式可控整流电路大电感负载无续流管的输出电流波形( B )。
A、始终在横坐标的下方 B、始终在横坐标的上方
C、会出现负电流部分 D、正电流部分大于负电流部分
5-57、三相半波可控整流电路电感性负载有续流管的输出电压波形( D )。
A、负电压部分大于正电压部分 B、正电压部分大于负电压部分
C、会出现负电压波形 D、不会出现负电压波形
5-58、三相桥式可控整流电路电阻性负载的输出电压波形在控制角α>( B )时出现断续。
A、30° B、60° C、45° D、50°
5-59、三相桥式可控整流电路电阻性负载的输出电流波形，在控制角α>( C )时出现断续。
A、30° B、45° C、60° D、90°
5-60、晶闸管触发电路发出触发脉冲的时刻是由( D )来定位的，由偏置电压来调整初始相位，由控制电压来实现移相。
A、脉冲电压 B、触发电压 C、异步电压 D、同步电压
5-61、KC04集成触发电路由锯齿波形成、移相控制、( C )及整形放大输出等环节组成。
A、三角波控制 B、正弦波控制 C、脉冲形成 D、偏置角形成
5-62、KC04集成触发电路中11脚和12脚上所接的R8、C2决定输出脉冲的( A )。
A、宽度 B、高度 C、斜率 D、频率
5-63、晶闸管触发电路所产生的触发脉冲信号必须要（ B ）。
A、有一定的电抗 B、有一定的移相范围
C、有一定的点位 D、有一定的频率
5-64、锯齿波触发电路由锯齿波产生与相位控制、脉冲形成与放大、（ C ）、双窄脉冲产生等四个环节组成。
A、矩形波产生与移相 B、尖脉冲产生与移相
C、强触发与输出 D、三角波产生与移相
5-65、锯齿波触发电路中调节恒流源对电容器的充电电流，可以调节（ B ）。
A、锯齿波的周期 B、锯齿波的斜率
C、锯齿波的幅值 D、锯齿波的相位
5-66、三相半波可控整流电路中的三只晶闸管在电路上（ C ）。
A、绝缘 B、混联 C、并联 D、串联
5-67、三相半波可控整流电路电阻负载，保证电流连续的最大控制角α是（ B ）。
A、20° B、30° C 、60° D、90°
5-68、三相半波可控整流电路大电感负载有续流管的控制角α移相范围是（ B ）。
A、0~120° B、0~150° C、0~90° D、60°
5-69、三相半控桥式整流电路由三只共阴极晶闸管和三只（ B ）功率二极管组成。
A、共阴极 B、共阳极 C、共基极 D、共门极
5-70、三相半控桥式整流电路电阻性负载时，每个晶闸管的最大导通角θ是（ B ）。
A、150° B、120° C、90° D、60°
5-71、三相半控桥式整流电路电感性负载晶闸管承受的最高电压时相电压U2的( C )倍。
A、2 B、 C、6 D、
5-72、三相全控桥式整流电路需要（ B ）路触发信号。
A、3 B、6 C、2 D、4
5-73、三相可控整流触发电路调试时，要使三相锯齿波的波形高度一致，斜率相同，相位互差（ B ）。
A、60° B、120° C、90° D、180°
5-74、单相半波可控整流电路电阻性负载一个周期内输入电压波形的最大导通角是（ C ）。
A、90° B、120° C、180° D、240°
5-75、单相桥式可控整流电路大电感负载无续流管的输出电流波形（ B ）。
A、始终在横坐标的下方 B、始终在横坐标的上方
C、会出现负电流部分 D、正电流部分大于负电流部分
5-76、三相半波可控整流电路电阻性负载无续流管的输出电压波形在控制角（ C ）时出现负电压部分。
A、α>60° B、α>45° C、α>30° D、α>90°
5-77、三相半波可控整流电路电阻性负载的输出电流波形在控制角α<（ B ）时连续。
A、60° B、30° C、45° D、90°
5-78、三相桥式可控整流电路电阻性负载的输出电压波形，在控制角α=（ C ）时，有电压输出部分等于无电压输出部分。
A、30° B、60° C、90° D、120°
5-79、KC04集成触发电路由锯齿波形成、（ B ）、脉冲形成及整形放大输出等环节组成。
A、三角波控制 B、移相控制 C、方波控制 D、偏置角形成
5-80、KC04集成触发电路一个周期内可以从1脚和15脚分别输出相位差（ D ）的两个窄脉冲。
A、60° B、90° C、120° D、180°
5-81、在晶闸管逻辑无环流可逆调速系统中，为抑制自然环流，采用( D )。
A、α=β配合控制方式 B、电枢回路设置电抗器
C、限制βmin和αmin D、电枢回路设置电阻器
5-82、晶闸管整流装置的调试顺序应为( B )。
A、定初始相位、测相序、空升电压、空载特性测试
B、测相序、定初始相位、空升电压、空载特性测试
C、测相序、空升电压、定初始相位、空载特性测试
D、测相序、空升电压、空载特性测试、定初始相位、
5-83、晶闸管—电动机调速系统的主回路电流断续时，开环机械特性( A )
A、变软 B、变硬 C、不变 D、电动机停止
5-84、软启动器启动完成后，旁路接触器刚动作就跳闸。故障原因可能是( D )。
A、启动参数不合适 B、晶闸管模块故障 C、启动控制方式不当
D、旁路接触器与软启动器的接线相序不一致。
5-85、软启动器采用内三角接法时，电动机额定电流应按相电流设置，这时( A )。
A、容量提高、有三次谐波 B、容量提高、无三次谐波
C、容量不变、有三次谐波 D、容量减小、无三次谐波
5-86、在交流调压调速系统中，目前广泛采用( D )来调节交流电压。
A、晶闸管周波控制 B、定子回路串饱和电抗器
C、定子回路加自耦变压器 D、晶闸管相位控制
5-87、交流调压调速系统对( A )较适宜。
A、风机类负载 B、恒转矩负载
C、长期运行于低速的负载 D、龙门刨床
5-89、电网电压正常情况下，启动过程中软启动器“欠电压保护” 动作。此故障原因不可能是( D )。
A、“欠电压保护”动作整定值设定不正确 B、减轻电流限幅值
C、电压取样电路故障 D、晶闸管模块故障
5-90、一台软启动器可控制三台电动机（ C ）的启动操作，但软停车的功能、电机过载保护功能均不能使用。
A、串联后 B、混联后 C、不分先后 D、分时先后
5-91、三相半控Y形调压电路可以简化线路，降低成本。但电路中（ C ），将产生与电动机基波转矩相反的转矩，是电动机输出转矩减小，效率减低，仅用于小容量调速系统。
A、无奇次谐波有偶次谐波 B、有偶次谐波
C、有奇次谐波外还有偶次谐波 D、有奇次谐波无偶次谐波
5-92、交流调压调速系统的调速范围不大，调速引起的损耗（ B ）。
A、 随转速的升高而增大 B、随转速的降低而增大
C、随转速的降低而减小 D、与转速的变化无关
5-93、软启动器接通主电源后，虽处于待机状态，但电机有嗡嗡响。此故障不可能的原因是( C )。
A、晶闸管短路故障 B、旁路接触器有触点粘连
C、触发电路故障 D、启动线路接线错误
5-94、软启动器进行启动操作后，电动机运转，但长时间达不到额定值。此故障原因不可能是( B )。
A、启动参数不合适 B、启动线路接线错误
C、启动控制方式不当 D、晶闸管模块故障
5-95、软启动器启动完成后，旁路接触器刚动作就跳闸。故障原因可能是( B )。
A、启动电流过大 B、旁路接触器接线相序不对
C、启动转矩过大 D、电动机过载
