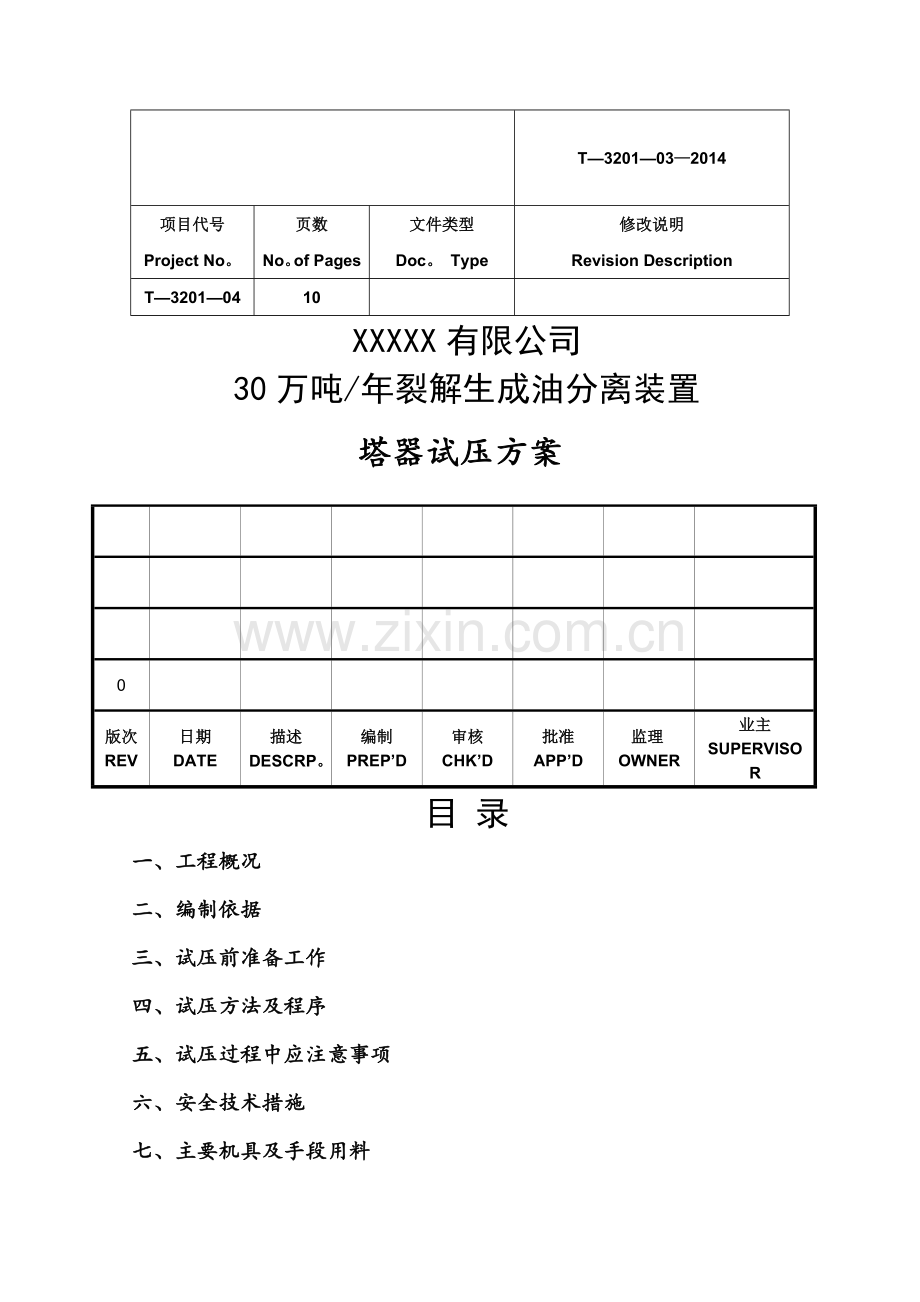

塔器试压方案

T—3201—03—2014
项目代号
Project No。
页数
No。of Pages
文件类型
Doc。 Type
修改说明
Revision Description
T—3201—04
10

XXXXX有限公司
30万吨/年裂解生成油分离装置
塔器试压方案

0

版次
REV
日期
DATE
描述
DESCRP。
编制
PREP’D
审核
CHK’D
批准
APP’D
监理OWNER
业主
SUPERVISOR
目 录
一、工程概况
二、编制依据
三、试压前准备工作
四、试压方法及程序
五、试压过程中应注意事项
六、安全技术措施
七、主要机具及手段用料
八、劳动力组织
附件一
附件二

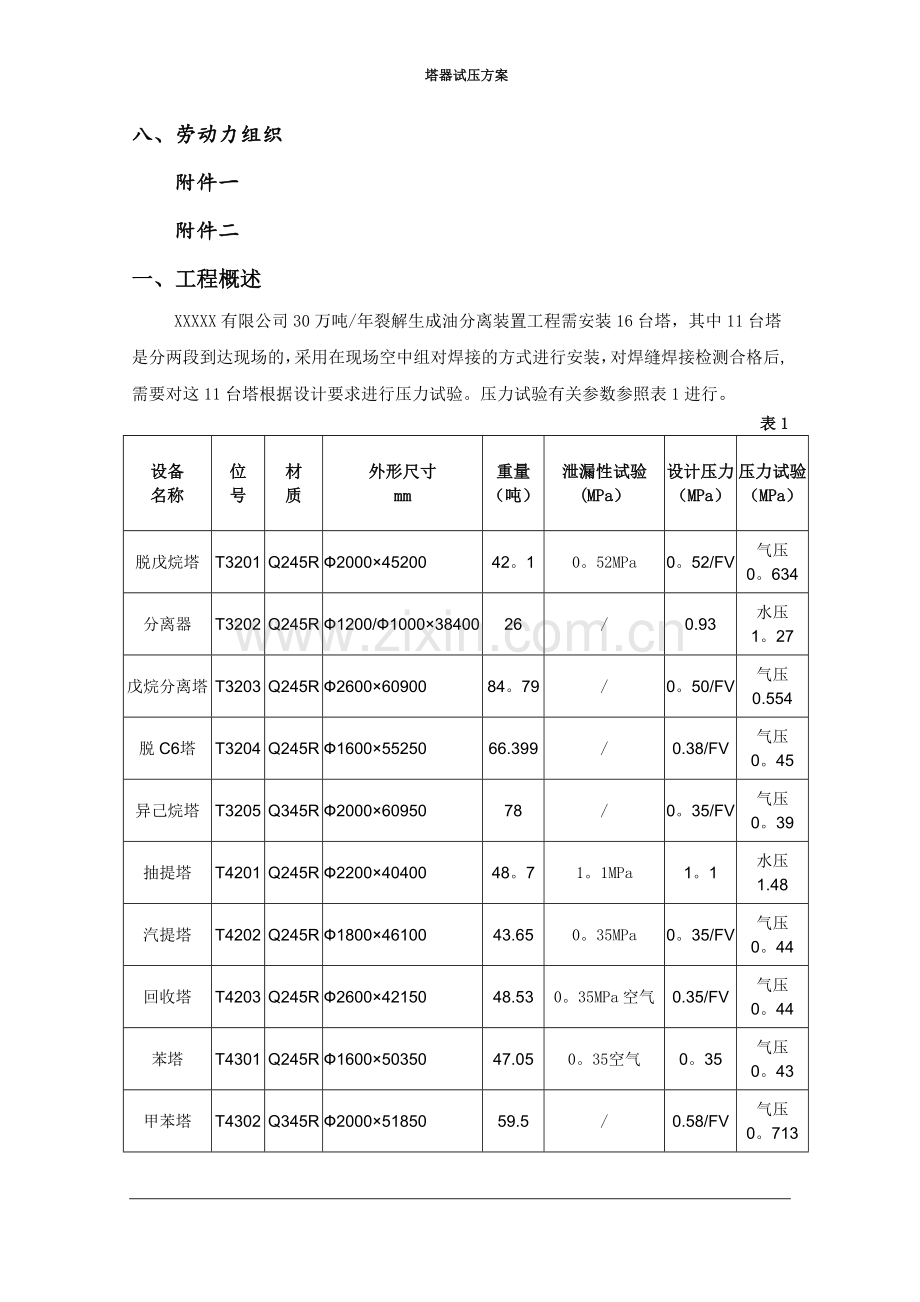

一、工程概述
XXXXX有限公司30万吨/年裂解生成油分离装置工程需安装16台塔，其中11台塔是分两段到达现场的，采用在现场空中组对焊接的方式进行安装，对焊缝焊接检测合格后,需要对这11台塔根据设计要求进行压力试验。压力试验有关参数参照表1进行。
表1
设备
名称
位
号
材
质
外形尺寸
mm
重量
（吨）
泄漏性试验(MPa）
设计压力
（MPa）
压力试验
（MPa）
脱戊烷塔
T3201
Q245R
Ф2000×45200
42。1
0。52MPa
0。52/FV
气压
0。634
分离器
T3202
Q245R
Ф1200/Ф1000×38400
26
/
0.93
水压
1。27
戊烷分离塔
T3203
Q245R
Ф2600×60900
84。79
/
0。50/FV
气压
0.554
脱C6塔
T3204
Q245R
Ф1600×55250
66.399
/
0.38/FV
气压
0。45
异己烷塔
T3205
Q345R
Ф2000×60950
78
/
0。35/FV
气压
0。39
抽提塔
T4201
Q245R
Ф2200×40400
48。7
1。1MPa
1。1
水压
1.48
汽提塔
T4202
Q245R
Ф1800×46100
43.65
0。35MPa
0。35/FV
气压
0。44
回收塔
T4203
Q245R
Ф2600×42150
48.53
0。35MPa空气
0.35/FV
气压
0。44
苯塔
T4301
Q245R
Ф1600×50350
47.05
0。35空气
0。35
气压
0。43
甲苯塔
T4302
Q345R
Ф2000×51850
59.5
/
0.58/FV
气压
0。713
二甲苯塔
T4303
Q345R
Ф1400×53600
53.5
/
0。35
气压
0。4
二、编制依据
1。《压力容器安全技术监察规程》
2.《钢制压力容器》GB150。1～4—2011
3。《钢制塔式容器》JB/T4710-2005
4。《化工塔类设备施工验收规范》HGJ211-85
5。《石油化工钢储罐地机与基础施工及验收规范》SH3528-2005
6。《石油化工施工安全技术规程》SH3505-1999
7.塔的制造图纸
三、试压前准备工作
1.设备焊接工作全部完成并经检验合格.
2.试压系统内应进行的各种无损检验全部结束,并检验合格。
3。试压方案已经批准。
4。负责试压的技术和联络工作的人员已经确定.
5。试压班组成立，并已对有关人员进行技术交底和安全教育。
6.试压用各种机具备齐。
7。试压用的压力表已校验合格，压力表精度为1.5级，数量满足需要.
8.基础二次灌浆达到强度要求。
9。安装盲板、封闭人孔、接临时管、拆除或隔离仪表元件。
10.设备试压的水源和气源已落实。利用厂区内的消防水，安装一道临时管道延伸至各塔体，水源的氯离子含量不超过25mg/L，排水方式排到指定区域或管网;气源利用甲方生产区内富余的空压机，输送管道利用已安装好的气管，再临时安装一道气源管延伸到各塔体进气口。
11。压力试验前，应进行外观检查，检查容器外形，焊缝及管件附件是否符合图样要求；并检查容器内部，是否清洁无异物，经检查人员确认并做好封闭记录。
四、试压方法及程序
整个试压过程应严格按GB150.4—2011《钢制压力容器》中水压试验和气压试验的有关规定执行。
1、 水压试验
1。1试压充水时设备顶部应设排气口（可利用设备顶部的接管口为排气口），充水时应排尽设备内的空气。
1。2试验时应装设不少于两块压力表，压力表装设在塔的最高处与最低处,且避免安设在加压装置的出口管路附件。压力表须经校验，其精度不低于1.6级,量程为最大被测压力的1。5—2倍.
1.3充水试压时，T6105、T6302，T6303水温不得小于5℃,其它塔器不得低于15℃;若环境温度低于15℃时,应采取相应措施,引用生产区内的热水提高试压的水温。试验进程中应保持设备外表面干燥。
1。4试验时，待塔壁温度与试验用水温度接近时,压力缓慢上升，当压力升至设计压力时，停压检查，确认无泄漏后继续升压至试验压力.
1.5当升至试验压力时，应保持30分钟，然后将压力降至设计压力,保持30分钟进行全面检查，以无渗漏和试压过程中无异常响声及可见变形为合格。
1。6试验时，到达最高压力时，用照相机拍摄压力表读数，以便保存。
1.7塔在试压过程中,不得对受压部位进行任何修理,发现的缺陷要在卸压后消除,消除后再重新试压.
1。8试验完毕后，应将水排尽。
1。9水压试验过程中应通知相关单位对基础沉降进行观察，沉降观察进行的阶段分为：
（1）充水前；（2）充水到设备高度的1/3时；(3）充水到设备高度的2/3时；(4）充满水时；（5)充满水24小时后;（6)放水后1。10水压试压合格后，立即会同甲方或其他单位及时签字确认。
2、气压实验
2.1试验所用气体为干燥洁净的空气。
2。2气压试验要编制安全措施,并派专人进行现场监督.
2.3试验压力和强度校核应按规定进行。
2.4试验时应装设不少于两块压力表，压力表装设在塔的最高处与最低处，且避免安设在加压装置的出口管路附件。压力表须经校验，其精度不低于1.6级，量程为最大被测压力的1。5—2倍。
2。5试验时应先缓慢升压至规定试验压力的10%，保压足够时间，并且对所有焊接接头和连接部位进行初次检查；如无泄漏再继续升压至规定试验压力的50％；再次对所有焊接接头和连接部位进行检查，如无异常现象，其后按规定试验压力的10％逐级升压,直到试验压力,稳压30分钟后；降至设计压力,保压30分钟进行检查，检查期间压力应保持不变.
2。6气压试验过程中,容器无异常声响，经肥皂液检查无漏气，无可见变形方为合格。
2。7试压合格后，立即会同甲方或其他单位进行签字确认.
五、试压过程中应注意事项
试压除严格执行相关标准、规范和安全规程外，还应特别注意以下几点:
1、 试验前所有设备口与设备相连的管道仔细检查盲板是否封堵、紧固件是否齐全。
2、 压力试验时应控制升压速度、严禁超压。
3、 设备水压试验的试验压力以最高点的压力表读数为准,但最低点的压力不得超过设备的受压元件及内件的承载能力。
4、 设备充气、上水前，有关准备工作必须经试压负责人检查确认无误后，方可进行对设备充气、上水，严禁未经许可班组自行充气、上水。
5、 试压过程中，出现问题应及时解决。
6、 试压合格后,排气、排水应先开放空，然后再排放.
7、 试压时不准开启的阀门必须挂警告牌，防止被人误操作,影响试压或造成危险。
六、安全技术措施
1、对所有参加压力试验的人员进行安全教育，使他们熟悉上述压力试验的安全内容。
2、进入现场必须穿戴好劳动保护用品，高处作业系挂好安全带且安全带要高挂低用.
3、有良好的通讯设备，确保试压过程中塔顶与地面的及时联络。
4、设备充水或放水过程中，确保设备内部与大气充分连通，以防抽瘪设备。
5、检查接管法兰时，应站在管侧，不能面对法兰站立检查。不得带压补漏.试压过程中不能对设备部件进行击打和带压紧固螺栓。
6、施工场地要有良好的排水设施，排水时保证工地无积水，压力试验用水设专人负责。
7、试验区域应设置警戒线并有明显标识，试压区域5m范围内无关人员严禁入内,并派专人进行看守。
8、试验时的加压点，各压力表应设专人监护，严防系统超压.
9、用电设备应有漏电保护开关，接地良好，确保用电安全。
10、其他未尽事宜执行SH3505—1999《石油化工施工安全技术规程》。
七、主要机具及手段用料
表2
序号
名称
规格
数量
备注
1
压力表
0-2。5Mpa，1.6级
2块
检验合格
2
压力表
0-1。6Mpa，1。6级
2块
检验合格
3
压力表
0-1。0Mpa，1。6级
4块
检验合格
4
钢管
φ108*6 20＃
200m

5
钢管
φ32＊3 20＃
200m

6
钢板
Q235B δ=14mm
9m2

7
钢板
Q235B δ=20mm
9m2

8
消防水带
Φ100
80 m
上水、排水用
9
气泵
0-2.0Mpa
1台

10
试压泵
0—2.5Mpa
1台

11
橡胶垫片
各种规格
若干

12
截止阀
DN100 PN2.5
6个

13
截止阀
DN25 PN2.5
4个

14
对讲机

2部

八、劳动力组织
表3
序号
负责项目
负责人
备注
1
总指挥

项目经理
2
技术负责人

总工程师
3
检查员

安装工程师
4
电工

5
上压力表监视人

6
下压力表监视人

7
沉降观测专检员

检验责任工程师
8
充、放水负责人

9
焊接

10
联络员

安装负责人
附件一
压力试验质量控制程序图
产品组装记录报告

通知特种检测所监督检验人员
压力试验准备
1． 检查产品外观质量合格
2． 检查检验检测资料完整、正确
检查试验设备
配备符合要求的压力表
检查试验场地
压力试验
1. 试验介质为水或空气
2. 试验温度符合要求
3. 按规定程序试压、保压检查
压力试验后
1. 清理设备内部水渍
2. 审查试压报告
3. 监督检验人员签字确认
文件和产品质量档案

附件二
耐压试验报告
项目名称
容器名称:XXX塔
容器编号：XXX-XX
压力表精度等级

压力表量程

压力表检定日期

压力表编号

压力表表盘直径

试验介质

设备型号

环境温度（℃）

介质温度（℃）

设计要求
压力试验
曲 线
保压时间
保压时间
P
试验压力
设计压力
T

MPa
MPa
min min
实 际
压力试验
曲 线
保压时间
保压时间
P
试验压力
设计压力
T

MPa
MPa

结论
本产品经 Mpa试验,无渗漏；无可见的异常变形；无异常响声；试验结论合格。
监检单位
建设单位
施工单位
代表：
年 月 日
代表：
年 月 日
代表：
年 月 日
