产品图样和技术文件编号管理办法
1。 目的
1.1 为规范本公司产品设计管理,便于技术文件资料的标识、使用、表明技术文件和图样的不同类型和不同性质;
1。2 编号管理方法被有效地运用。
2。 范围
本公司所有的技术文件及图样，包括自行设计的产品图纸、零部件图纸、自行编写的技术条件、安装使用说明书、试制鉴定大纲、工艺文件,作业指导书等的编号.
3. 参考资料
JB/DQZ0133。9-1985 电工产品图样及技术文件编制导则 产品图样及技术文件十进位分类编号法
4. 编号方法
4。1 图样和文件组成的形式
图样和文件的组成方式有两种:基本代号系统和补充代号系统。
4。1。1 基本代号系统：它由以下三部分组成，它适用于单一类型的产品或组成部分的图样或文件编号
a。企业代号
b。特征代号
c。序号
基本代号系统排列顺序如下：
XXX X 。 X X X 。 XXXX
序号
组
类 特征代号
部
级 特征代号
企业代号
4。1。2 补充代号系统：它由基本代号系统加上类型序号组成，它适用于具有多个类型的产品或组成部分的图样或文件编号

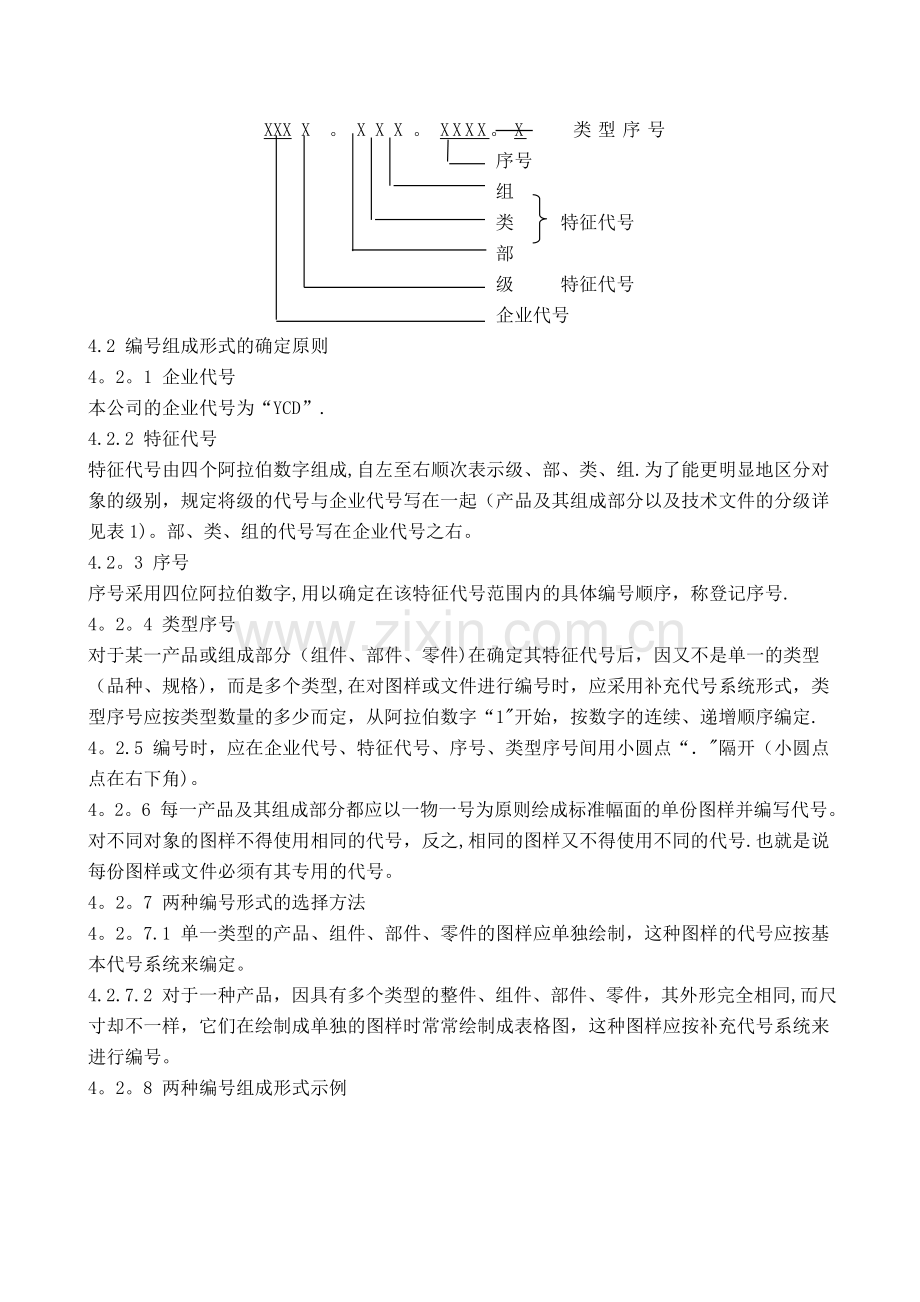

补充代号系统排列顺序如下

XXX X 。 X X X 。 XXXX。X 类型序号
序号
组
类 特征代号
部
级 特征代号
企业代号
4.2 编号组成形式的确定原则
4。2。1 企业代号
本公司的企业代号为“YCD”.
4.2.2 特征代号
特征代号由四个阿拉伯数字组成,自左至右顺次表示级、部、类、组.为了能更明显地区分对象的级别，规定将级的代号与企业代号写在一起（产品及其组成部分以及技术文件的分级详见表1)。部、类、组的代号写在企业代号之右。
4.2。3 序号
序号采用四位阿拉伯数字,用以确定在该特征代号范围内的具体编号顺序，称登记序号.
4。2。4 类型序号
对于某一产品或组成部分（组件、部件、零件)在确定其特征代号后，因又不是单一的类型（品种、规格)，而是多个类型,在对图样或文件进行编号时，应采用补充代号系统形式，类型序号应按类型数量的多少而定，从阿拉伯数字“1"开始，按数字的连续、递增顺序编定.
4。2.5 编号时，应在企业代号、特征代号、序号、类型序号间用小圆点“．"隔开（小圆点点在右下角)。
4。2。6 每一产品及其组成部分都应以一物一号为原则绘成标准幅面的单份图样并编写代号。对不同对象的图样不得使用相同的代号，反之,相同的图样又不得使用不同的代号.也就是说每份图样或文件必须有其专用的代号。
4。2。7 两种编号形式的选择方法
4。2。7.1 单一类型的产品、组件、部件、零件的图样应单独绘制，这种图样的代号应按基本代号系统来编定。
4.2.7.2 对于一种产品，因具有多个类型的整件、组件、部件、零件，其外形完全相同,而尺寸却不一样，它们在绘制成单独的图样时常常绘制成表格图，这种图样应按补充代号系统来进行编号。
4。2。8 两种编号组成形式示例

级
内容
级
内容
0
设计文件
5
部件，浇注体
1
产品
6
组（部件）

8
零件
表1
4。2。8.1 基本代号系统编号形式
某一产品零件绝缘筒的编号如下:
YCD 8 . 7 7 0 . 1234

序号
组（绝缘筒)
类（成形的电气绝缘件) 特征代号
部（绝缘件）
级(零件） 特征代号
企业代号
4.2.8。2 补充代号系统编号形式
某一产品零件密封垫圈的编号如下：
YCD 8. 370.1111。1～8
类型序号
序号
组（密封垫圈）
类(密封） 特征代号
部（保护)
级（零件） 特征代号
企业代号
4。2.9 绘制表格式图样时其编号应遵循的规则
4.2。9。1 多类型的产品（整件）、组件、部件、零件，其外形相同，尺寸不同,为避免单独绘制图样的繁琐,可把它们绘制成一张图样，图样代号则按补充代号系统进行编定.
4.2。9。2 零件图表格图中，每种零件都必须以完整的代号和该零件的特征数据或说明一起列在图样上的类型表格中，零件的代号按补充代号系统编定。类型表中零件代号的类型序号由阿拉伯数“1”开始，按数字连续、递增顺序由上至下逐一编定,如表2示例。而整个一张图样的代号则按补充编号系统以本方法的第4。2.8.2条的编号形式进行编号。采用这种编号方式时,图样的代号由第一个零件的代号（包括类型代号）加上范围符号“～”,再加上末一个零件的类型序号所组成的复合代号。如表2中零件图编号应为YCD8。771。0002。1~3。类型序号数字应具有连续递增性。
表2 类型表

代号
尺寸
备注
a
b
l
0RD8。711.0002。1
48
37
83

0RD8。711。0002.1
52
46
92

0RD8。711.0002。1
64
56
102

4。2。9。3 绘制零件图时,当标题栏内填写的有关内容(如重量或材料），随零件的不同而改变时，可将该图绘制成表格图，将不同的内容列在类型表的空格中,而在标题栏内的相应空格中填写“见表"。在类型表中填写不同的内容时,应编定不同代号与之相对应，代号为补充代号形式。
4.2.9.4 当产品整件、组件、部件存在多个类型时，在绘制装配图时，应绘制表格式图样,它的每一类型必须有一个代号，代号编定按补充代号形式.其方法与绘成表格式的零件图样相同.在表格式装配图的明细栏中，应将该装配的各组成部分的序号，依递增顺序完全填入，而代号、名称、数量及其它数据等，只需列入类型表格中,但类型表格中可变部分的序号应与图样明细栏中的序号一致.可变部分所对应的代号按表1的格式进行编定.
4。2。10 对于象图样目录、明细表、文件目录、标准件汇总表、外购外协件汇总表、铭牌数据表这类文件的编号则应在产品代号后面加上说明其文件性质的尾注号来表示.这些文件的性质与其对应的尾注号祥见表3。
表 3
序号
文件名称
尾注号
序号
文件名称
尾注号
1
图样目录
TM
7
通（借）用件汇总表
TY
2
明细表
MX
8
产品特征值重要度分级表
CZ
3
文件目录
WM
9
计算单
JD
4
外购件汇总表
WG
10
外形尺寸图
WT
5
标准件汇总表
BZ
11
名牌数据表
MP
6
技术条件
JT
12

4。3 零部件名称的确定原则
部件或零件的名称应按照它们的特征或用途来确定。但通用性很大的零部件，其名称应按其特征确定。例如：起导电作用的双头螺栓，应叫双头螺栓而不叫导电杆。
4。4 产品、部件、零件和技术文件的特征代号应按表4的规定来确定.

表4
序号
文件及图样名称
图号
序号
文件及图样名称
图号
1
试验大纲
YCDO.124。XXXX
28
夹件
YCD8.123.XXXX
2
鉴定大纲
YCDO.192。XXXX
29
撑条
YCD8。132.XXXX
3
安装使用说明书
YCDO.461.XXXX
30
板(接线)
YCD8。156。XXXX
4
技术条件
YCDO.517。XXXX
31
弹簧
YCD8。283.XXXX
5
工艺文件
YCDO.970。XXXX
32
一次导体
YCD8。510.XXXX
6
作业指导书
YCDO。976.XXXX
33
导电排
YCD8。511.XXXX
7
电压互感器总装图
YCD1。752。XXXX
34
二次护盒
YCD8。810。XXXX
8
电流互感器总装图
YCD1。768。XXXX
35
嵌件
YCD8。910。XXXX
9
组合互感器总装图
YCD1。797。XXXX
36
接地片
YCD8。577。XXXX
10
绝缘子浇注体
YCD5。021.XXXX
37
叠片铁芯
YCD8.640。XXXX
11
套管浇注体
YCD5。022。XXXX
38
卷铁芯
YCD8.643。XXXX
12
触头盒浇注体
YCD5。023。XXXX
39
绝缘垫圈
YCD8.711。XXXX
13
氧化锌避雷器
YCD5。024.XXXX
40
绕组间绝缘
YCD8.750。XXXX
14
夹件装配
YCD5。070。XXXX
41
层间绝缘
YCD8。751.XXXX
15
线圈支持
YCD5。106。XXXX
42
绝缘衬垫
YCD8.754。XXXX
16
悬架、调节架
YCD5。127。XXXX
43
绝缘筒
YCD8.770。XXXX
17
工装工具
YCD5。480.XXXX
44
绝缘套管
YCD8。775。XXXX
18
铁芯装配
YCD5.641。XXXX
45
静电屏
YCD8。790。XXXX
19
器身
YCD5。648。XXXX
46
包装盒、包装箱
YCD8。832。XXXX
20
电压互感器浇注体
YCD5.754。XXXX
47
铭牌
YCD8.860。XXXX
21
电流互感器浇注体
YCD5.755。XXXX
48
接地牌
YCD8。864。XXXX
22
绕组(无铁心）
YCD6。600。XXXX
49
螺柱
YCD8。931。XXXX
23
绕组(有铁心）
YCD6.610。XXXX
50
螺母
YCD8。948。XXXX
24
底座\底板
YCD8.022.XXXX
51

25
支架
YCD8。043.XXXX
52

26
固定架
YCD8。100。XXXX
53

27
安装板
YCD8.062。XXXX
54

5.程序

产品、部件、零件和技术文件的代号发给和登记应按下述规定进行。
5．1设计人员在绘制产品图样和编写技术文件时应参照表4的要求正确选择特征代号并按本方法的规定来编定图样和技术文件的代号。
5。2 在给产品图样或设计文件编号时,若表4中没有规定的特征代号可供选择而需另行确定时，设计人员应与标准化人员相互协商，并参照JB/DQZ0133.9—1985的规定选择合适的特征代号来编定图样或技术文件的代号。
5。3 设计人员在编定产品图样和技术文件代号时,应对所有确立的代号占用的序号进行登记。技术部应准备一本专用的产品图样和技术文件代号登记本，并指定专人保管。
批准/日期： 审核/日期： 编制/日期：
