组网技术与网络工程实验报告.doc

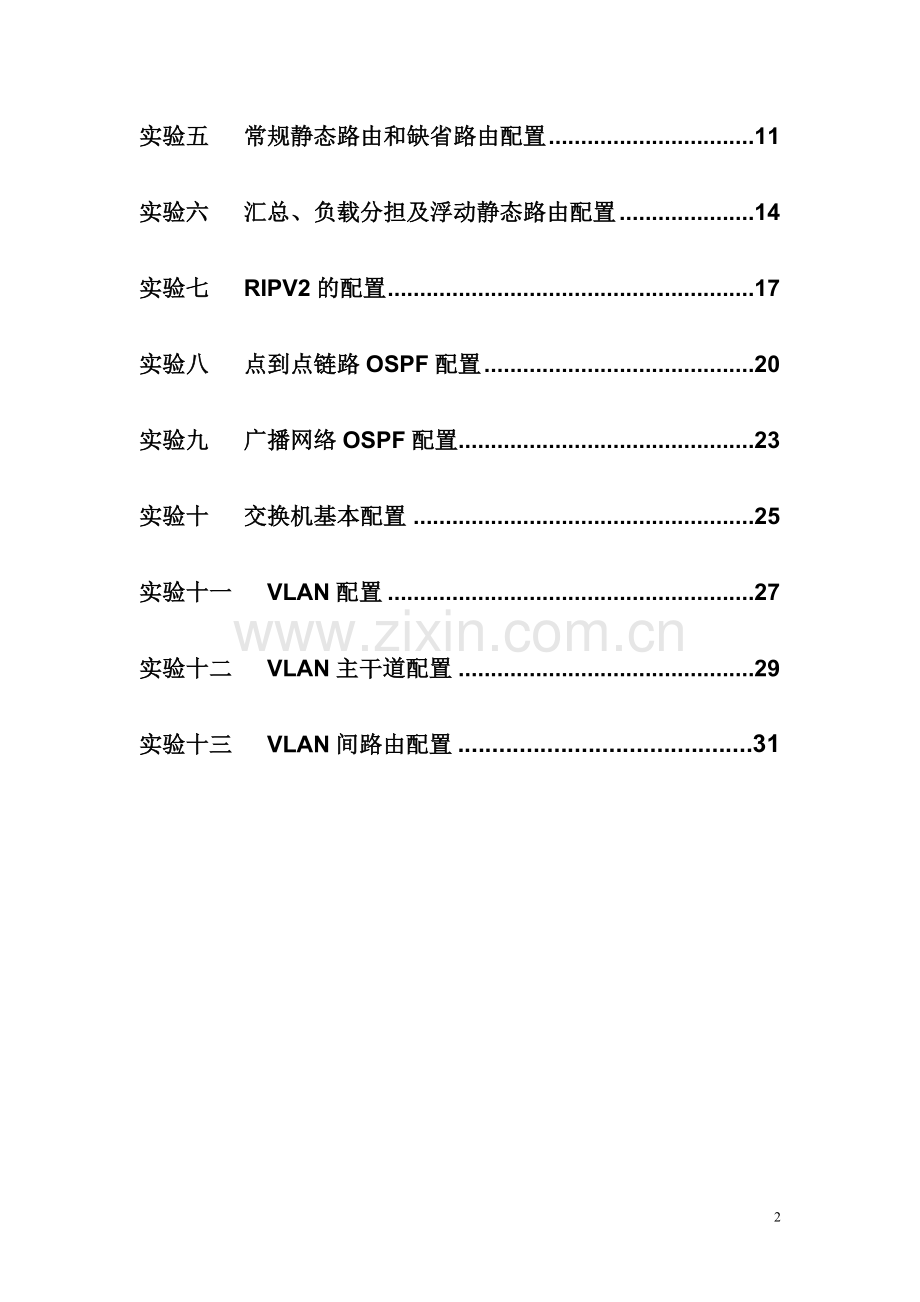

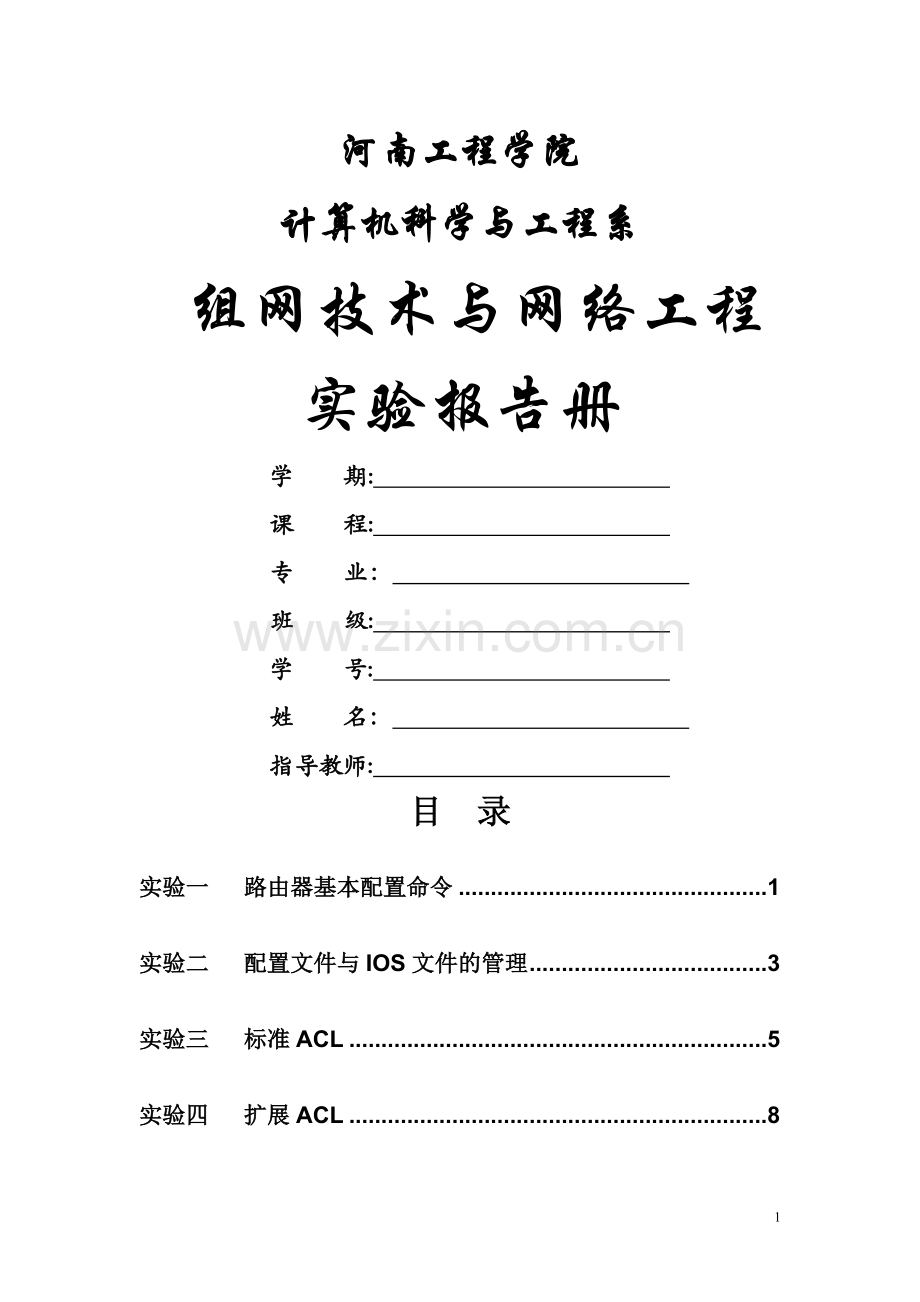

河南工程学院计算机科学与工程系 组网技术与网络工程实验报告册学 期: 课 程: 专 业： 班 级: 学 号: 姓 名： 指导教师: 目 录实验一 路由器基本配置命令1实验二 配置文件与IOS文件的管理3实验三 标准ACL5实验四 扩展ACL8实验五 常规静态路由和缺省路由配置11实验六 汇总、负载分担及浮动静态路由配置14实验七 RIPV2的配置17实验八 点到点链路OSPF配置20实验九 广播网络OSPF配置23实验十 交换机基本配置25实验十一 VLAN配置27实验十二 VLAN主干道配置29实验十三 VLAN间路由配置3113实验一 路由器基本配置命令一、实验学时： 2学时二、实验目的1. 认识路由器的软件和硬件组成；2. 掌握对路由器进行初始配置的步骤和方法；3. 掌握常用IOS配置命令的用法.三、实验任务练习常用IOS配置命令的用法。四、实验设备PC终端一台，路由器模拟软件DynamipsGUI一套,路由器一台。五、实验环境 实验环境如图1所示.图1 实验环境六、实验步骤1. 按照图1所示设计、编写DynamipsGUI 所需要的.NET文件。2. 通过DynamipsGUI运行编写好的.NET网络拓扑文件。3. 通过Telnet客户端程序连接到模拟路由器的控制台。4. 练习常用的路由器配置命令。5. 将PC机与真实路由器相连,将上述命令再练习一下，试比较一下在模拟器上的命令与真实路由器上的命令的异同。七、思考题1.PC机与路由器相连时所使用的双绞线是直通线还是交叉线？2.路由器由哪些软件和硬件组成？3。本实验用到了哪些配置模式？实验二 配置文件与IOS文件的管理一、实验学时： 2学时二、实验目的1. 掌握利用TFTP服务器对路由器的IOS映像文件管理的方法;2. 掌握利用TFTP服务器对路由器的配置文件管理的方法。三、实验任务利用Telnet程序对路由器的IOS映像文件和配置文件进行管理。四、实验设备PC终端一台，路由器模拟软件DynamipsGUI一套,路由器一台.五、实验环境 实验环境如图2所示.图2 实验环境五、实验步骤1. 按照图2所示设计、编写DynamipsGUI 所需要的。NET文件.2. 通过DynamipsGUI运行编写好的。NET网络拓扑文件。3. 通过Telnet客户端程序连接到模拟路由器的控制台.4. 按照图2所示配置相应的IP地址、子网掩码等参数。5. 在PC机上安装TFTP服务器软件并启动该软件.6. 练习备份路由器IOS的操作命令。7. 练习备份路由器配置文件的命令。8. 将PC机与真实路由器相连，将上述命令再练习一下，试比较一下在模拟器上的命令与真实路由器上的命令的异同.五、思考题1.写出备份路由器IOS的操作命令清单。2。写出备份路由器配置文件的操作命令清单。实验三 标准ACL一、实验学时： 2学时二、实验目的1. 掌握标准ACL的配置方法;2. 掌握标准命名ACL的配置方法.三、实验任务1. 配置标准ACL使得某子网中只有指定工作站可以访问其他子网；2. 配置标准命名ACL使得某子网中只有指定工作站可以访问其他子网。四、实验设备PC终端一台,路由器模拟软件DynamipsGUI一套，路由器两台。五、实验环境 实验环境如图3所示。图3 实验环境五、实验步骤1. 按照图3所示设计、编写DynamipsGUI 所需要的。NET文件.2. 通过DynamipsGUI运行编写好的。NET网络拓扑文件。3. 配置路由器基本参数。4. 按照图3所示配置路由器和各工作站相应的IP地址、子网掩码等参数,配置路由器A的串行接口serial0/0接口时钟频率为64000.5. 使用ping命令测试PC终端和路由器A之间、路由器A和路由器B之间的连通性。6. 配置路由器上的标准ACL,使得子网192。168.0。0/24中只有192。168.0.1可以访问子网192.168.1.0/24，禁止其他通信量。7. 测试、检查配置好的ACL.8. 改用标准命名ACL实现本实验要求。9. 将PC机与真实路由器相连，将上述命令再练习一下。五、思考题1.写出标准ACL的概念和工作原理.2.写出配置标准ACL的步骤及相关命令。3。写出标准ACL的的访问表号范围.实验四 扩展ACL一、实验学时: 2学时二、实验目的1. 掌握扩展ACL的配置方法;2. 掌握扩展命名ACL的配置方法.三、实验任务1. 配置扩展ACL对跨网段的ICMP协议数据进行限制;2. 配置扩展ACL对流入、流出路由器的不同类型服务数据加以限制。四、实验设备PC终端一台，路由器模拟软件DynamipsGUI一套，路由器两台。五、实验环境 实验环境如图4所示。图4 实验环境五、实验步骤1. 按照图4所示设计、编写DynamipsGUI 所需要的。NET文件。2. 通过DynamipsGUI运行编写好的.NET网络拓扑文件。3. 配置路由器基本参数。4. 按照图4所示配置路由器和各工作站相应的IP地址、子网掩码等参数,配置路由器A的串行接口serial0/0接口时钟频率为64000.5. 使用ping命令测试PC终端和路由器A之间、路由器A和路由器B之间的连通性。6. 在路由器B的全局配置模式下添加默认路由命令：ip route 0.0。0.0 0.0。0.0 192。168.1.1。7. 在PC终端上测试以HTTP方式、Telnet方式访问路由器B。8. 配置扩展ACL 使得PC终端无法ping通路由器B，允许其他通信量.9. 测试、检查配置好的ACL。10. 配置扩展ACL 使得PC终端无法访问路由器B上运行的WWW服务，允许其他通信量.11. 测试、检查配置好的ACL.12. 改用扩展命名ACL实现本实验要求。13. 将PC机与真实路由器相连，将上述命令再练习一下。五、思考题1.写出扩展ACL的不同于标准ACL的特点。2。写出配置扩展ACL的步骤及相关命令。3.写出扩展ACL的的访问表号范围。实验五 常规静态路由和缺省路由配置一、实验学时： 2学时二、实验目的1. 掌握常规静态路由的配置方法；2. 掌握缺省路由的配置方法。三、实验任务1. 配置两台路由器上的静态路由实现网络的互通;2. 配置两台路由器上的缺省路由实现网络的互通。四、实验设备PC终端一台，路由器模拟软件DynamipsGUI一套，路由器两台。五、实验环境 实验环境如图5所示.图5 实验环境五、实验步骤1. 按照图5所示设计、编写DynamipsGUI 所需要的。NET文件。2. 通过DynamipsGUI运行编写好的。NET网络拓扑文件。3. 配置路由器基本参数。4. 按照图5所示配置路由器和各工作站相应的IP地址、子网掩码等参数，配置路由器A的串行接口serial0/0接口时钟频率为64000。5. 使用ping命令测试PC终端和路由器A之间、路由器A和路由器B之间的连通性。6. 配置路由器A和路由器B上的静态路由。7. 测试各结点之间的连通性。8. 配置路由器B上的缺省路由，使其指向路由器A（注意删除路由器B上的静态路由配置）。9. 检查路由器A和路由器B的路由表。10. 检查路由器A和路由器B的运行配置文件内容。11. 将PC机与真实路由器相连，将上述命令再练习一下。五、思考题1.静态路由有哪些特点?2.写出配置静态路由的步骤及相关命令。3. 写出配置缺省路由的步骤及相关命令.实验六 汇总、负载分担及浮动静态路由配置一、实验学时: 2学时二、实验目的1. 掌握汇总静态路由的配置方法；2. 掌握负载分担静态路由的配置方法；3. 掌握浮动静态路由配置的配置方法。三、实验任务1. 配置两台路由器上的汇总静态路由、负载分担静态路由、浮动静态路由；2. 验证两台路由器上的汇总静态路由、负载分担静态路由、浮动静态路由.四、实验设备PC终端一台，路由器模拟软件DynamipsGUI一套，路由器两台。五、实验环境 实验环境如图6所示。图6 实验环境五、实验步骤1. 按照图6所示设计、编写DynamipsGUI 所需要的。NET文件。2. 通过DynamipsGUI运行编写好的。NET网络拓扑文件。3. 配置路由器基本参数.4. 按照图6所示配置路由器和各工作站相应的IP地址、子网掩码等参数，配置路由器A的串行接口serial0/0接口时钟频率为64000。5. 使用ping命令测试PC终端和路由器A之间、路由器A和路由器B之间的连通性。6. 配置路由器A和路由器B上的负载分担静态路由（注意汇总路由的使用)。7. 检查路由器A和路由器B的路由表.8. 测试负载分担的效果。9. 配置路由器A和路由器B上的浮动静态路由（注意汇总路由的使用)。10. 检查路由器A和路由器B的路由表。11. 测试浮动静态路由配置的效果。12. 将PC机与真实路由器相连，将上述命令再练习一下。五、思考题1。配置汇总静态路由的前提是什么？2.写出配置负载分担静态路由的步骤及相关命令。3。 写出配置浮动静态路由的步骤及相关命令.实验七 RIPv2的配置一、实验学时： 2学时二、实验目的掌握RIPv2动态路由协议的配置、诊断方法。三、实验任务1. 配置RIPv2路由协议；2. 对RIPv2进行版本控制;3. 观察RIPv2负载分担效果；4. 配置RIPv2手工汇总;5. 配置RIPv2明文认证；6. 配置RIPv2密文认证。四、实验设备PC终端一台,路由器模拟软件DynamipsGUI一套,路由器两台。五、实验环境 实验环境如图7所示。图7 实验环境五、实验步骤1. 按照图7所示设计、编写DynamipsGUI 所需要的.NET文件。2. 通过DynamipsGUI运行编写好的。NET网络拓扑文件。3. 配置路由器基本参数.4. 按照图7所示配置路由器和各工作站相应的IP地址、子网掩码等参数，配置路由器A的串行接口serial0/0接口时钟频率为64000。5. 使用ping命令测试PC终端和路由器A之间、路由器A和路由器B之间的连通性。6. 配置路由器A和路由器B上RIP协议。7. 检查路由器A和路由器B的路由表.8. 测试各节点之间的连通性。9. 在路由器B上打开对RIP的诊断,使用shutdown和no shutdown命令关闭、开启串行接口serial 1/0。观察RIP诊断的输出.10. 观察RIP负载分担的效果.11. 对路由器A和B上的RIP协议进行版本控制,观察配置效果。12. 配置路由器B上的手工汇总，观察配置效果。13. 配置路由器A和B之间的RIPv2明文认证,观察配置效果。14. 配置路由器A和B之间的RIPv2密文认证，观察配置效果。五、思考题1。RIP动态路由协议有哪些特点?2。 RIPv1和RIPv2有何异同？.3. 写出本实验中的步骤及相关命令。实验八 点到点链路OSPF配置一、实验学时： 2学时二、实验目的掌握点到点链路OSPF的配置方法。三、实验任务配置点到点链路上OSPF，对运行中的OSPF进行诊断。四、实验设备PC终端一台,路由器模拟软件DynamipsGUI一套，路由器三台。五、实验环境 实验环境如图8所示。图8 实验环境五、实验步骤1. 按照图8所示设计、编写DynamipsGUI 所需要的。NET文件.2. 通过DynamipsGUI运行编写好的。NET网络拓扑文件。3. 配置路由器基本参数。4. 按照图所8示配置路由器和各工作站相应的IP地址、子网掩码等参数，配置路由器B的串行接口serial1/0、serial1/1、路由器C的串行接口serial1/0接口时钟频率为64000。5. 使用ping命令测试路由器之间的连通性。6. 配置路由器A、B、C上的OSPF协议（假设三个路由器都处于区域0）。7. 测试各网络之间的连通性。8. 对OSPF的运行进行诊断，观察诊断输出.9. 启用路由器A、B、C上的OSPF明文认证，进行诊断，观察诊断输出。10. 启用路由器A、B、C上的OSPF密文认证，进行诊断，观察诊断输出。五、思考题1。OSPF与RIP相比有哪些区别？2。 写出5种类型OSPF数据报的名称和作用。3。 写出本实验中的步骤及相关命令。实验九 广播网络OSPF配置一、实验学时： 2学时二、实验目的掌握广播网络OSPF的配置方法。三、实验任务配置广播网络上的OSPF，调整路由器的DR/BDR/DROTHER角色对运行中的OSPF进行诊断。四、实验设备PC终端一台，路由器模拟软件DynamipsGUI一套，路由器三台。五、实验环境 实验环境如图9所示.图9 实验环境五、实验步骤1. 按照图9所示设计、编写DynamipsGUI 所需要的.NET文件。2. 通过DynamipsGUI运行编写好的。NET网络拓扑文件.3. 配置路由器基本参数.4. 按照图所9示配置路由器和各工作站相应的IP地址、子网掩码等参数。5. 使用ping命令测试路由器之间的连通性。6. 配置路由器A、B、C上的OSPF协议（假设三个路由器都处于区域0）。7. 测试各网络之间的连通性。8. 对OSPF的运行进行诊断，观察诊断输出。9. 调整路由器A、B、C上的DR/BDR/DROTHER角色,检查调整效果。五、思考题1.DR、BDR及DROTHER这三种角色有哪些不同?2。 写出本实验中的步骤及相关命令。实验十 交换机基本配置一、实验学时： 2学时二、实验目的1. 掌握交换机基本配置的步骤和方法；2. 掌握查看和测试交换机基本配置的步骤和方法。三、实验任务配置交换机的基本参数，检查交换机的基本参数配置。四、实验设备PC终端一台，路由器模拟软件DynamipsGUI一套，交换机一台。五、实验环境 实验环境如图10所示.图10 实验环境五、实验步骤1. 按照图10所示设计、编写DynamipsGUI 所需要的。NET文件.2. 通过DynamipsGUI运行编写好的。NET网络拓扑文件。3. 配置交换机主机名(SwitchA）、加密使能密码(S1)、虚拟终端密码（S2）及超时时间(5分钟）、禁止名称解析服务。4. 按照图10所示配置PC终端IP地址等参数以及交换机相关参数。5. 配置交换机端口速率为100Mb/s、端口为全双工方式。6. 通过Telnet方式登录到交换机。7. 检查交换机运行配置文件内容。8. 检查交换机启动配置文件内容。9. 检查VLAN1的参数及配置。10. 检查端口fastethernet 1/0的状态及参数。11. 检查交换机MAC地址表的内容。12. 将PC机接真实交换机上，将实验重新做一遍，比较一下异同.五、思考题1。交换机有哪几种数据转发模式？2. 写出本实验中的步骤及相关命令。实验十一 VLAN配置一、实验学时： 2学时二、实验目的1. 掌握交换机上创建VLAN的方法；2. 掌握交换机上分配静态VLAN成员方法。三、实验任务1. 配置两个VLAN：VLAN2和VLAN3并为其分配静态成员；2. 测试VLAN分配成果。四、实验设备PC终端一台，路由器模拟软件DynamipsGUI一套,交换机一台，路由器四台。五、实验环境 实验环境如图11所示.图11 实验环境五、实验步骤1. 按照图11所示设计、编写DynamipsGUI 所需要的。NET文件。2. 通过DynamipsGUI运行编写好的.NET网络拓扑文件。3. 配置交换机基本参数。4. 在交换机A上创建两个VLAN：VLAN2和VLAN3。5. 将交换机A上的端口F1/1、F1/2分配成VLAN2的成员，将交换机A上的端口F1/3、F1/4分配成VLAN3的成员.6. 按照图11所示配置各路由器IP地址、子网掩码信息。7. 测试同一VLAN内工作站的连通性。8. 测试不同VLAN间工作站的连通性。9. 检查交换机上的VLAN相关信息。10. 将PC机接真实交换机上，将实验重新做一遍，比较一下异同。五、思考题1.VLAN成员分配可以采用哪几种方式？各有什么特点？2. 写出本实验中的步骤及相关命令。实验十二 VLAN主干道配置一、实验学时： 2学时二、实验目的掌握交换机上创建交换机间的主干道,实现多VLAN的运输。三、实验任务1. 在两个交换机上分别创建两个VLAN：VLAN2和VLAN3并为其分配静态成员；2. 创建两个交换机上的主干道：测试主干道的工作情况.四、实验设备PC终端一台,路由器模拟软件DynamipsGUI一套,交换机两台，路由器四台。五、实验环境 实验环境如图12所示.图12 实验环境五、实验步骤1. 按照图12所示设计、编写DynamipsGUI 所需要的。NET文件。2. 通过DynamipsGUI运行编写好的.NET网络拓扑文件。3. 配置交换机基本参数。4. 在交换机A和交换机B上分别创建两个VLAN：VLAN2和VLAN3.5. 将各交换机上的端口F1/1分配成VLAN2的成员，将各交换机上的端口F1/2分配成VLAN3的成员。6. 按照图12所示配置各路由器IP地址、子网掩码信息.7. 将交换机A和交换机B的端口F1/15设置为干道接口。8. 测试同一VLAN内工作站的连通性9. 测试不同VLAN间工作站的连通性。10. 检查交换机上的VLAN相关信息。11. 检查交换机上的主干道相关信息.12. 将真实设备进行互联，将实验重新做一遍，比较一下异同。五、思考题1。VLAN中继协议有哪几种?各有什么特点？2. 写出本实验中的步骤及相关命令.实验十三 VLAN间路由配置一、实验学时： 2学时二、实验目的掌握利用路由器快速以太网子接口以及802.1Q封装实现VLAN间路由的方法.三、实验任务1. 配置两个VLAN：VLAN2和VLAN3并为其分配静态成员；2. 配置路由器快速以太网子接口上的802.1Q封装实现VLAN间路由;3. 测试VLAN间的连通性。四、实验设备PC终端一台，路由器模拟软件DynamipsGUI一套，交换机一台，路由器两台。五、实验环境 实验环境如图13所示。这里采用一台路由器B来模拟接入交换机A的另一台PC终端。图13 实验环境五、实验步骤1. 按照图13所示设计、编写DynamipsGUI 所需要的。NET文件。2. 通过DynamipsGUI运行编写好的.NET网络拓扑文件。3. 配置路由器、交换机的基本参数。4. 在交换机A上创建两个VLAN：VLAN2和VLAN3。5. 将交换机A上的端口F1/1分配成VLAN2的成员,将交换机A上的端口F1/2分配成VLAN3的成员。6. 按照图13所示配置PC终端的IP地址、子网掩码等信息。7. 按照图13所示配置路由器B的接口F0/0的IP地址、子网掩码等信息，同时配置下一跳指向192。168。3。1的默认路由以模拟默认网关。8. 将交换机A的端口F1/15设置为干道接口.9. 按照图13所示配置路由器A的快速以太网接口F0/0，建立相应VLAN的子接口并封装802.1Q协议。10. 测试不同VLAN间工作站的连通性。11. 将真实设备进行互联，将实验重新做一遍,比较一下异同.五、思考题1。实现VLAN间路由的方法有哪几种？各有什么特点？2. 写出本实验中的步骤及相关命令。
